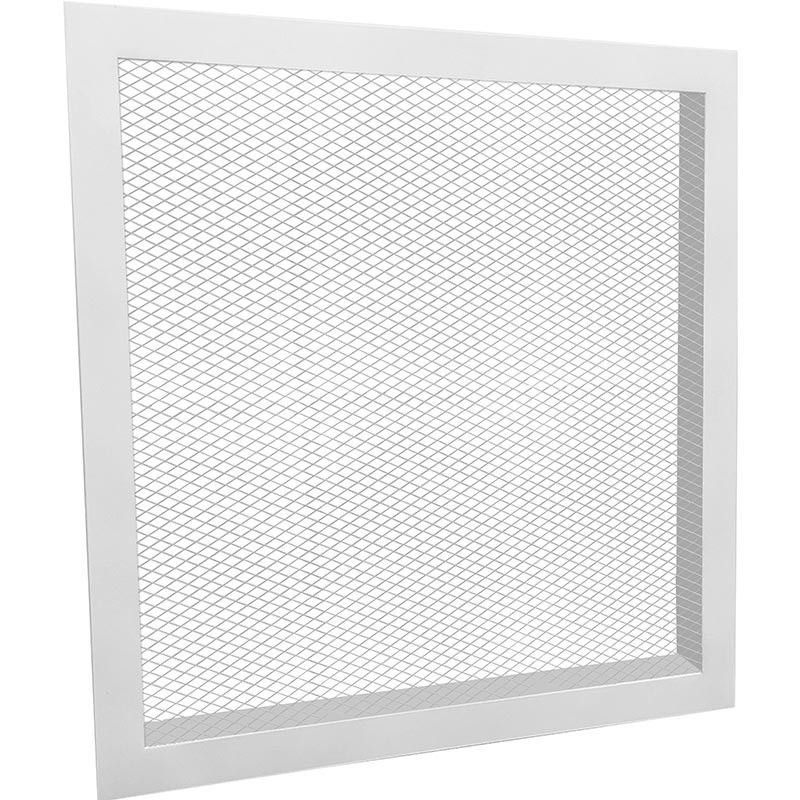

Сетчатая вентиляционная решётка РС AIRS применяется в приточно-вытяжной вентиляции для защиты воздуховодов от попадания посторонних предметов при сохранении хорошей пропускной способности воздуха.
- Материал: алюминиевый профиль АД31, защитная сетка
- Покрытие: полимерно-порошковое окрашивание, любой цвет по каталогу RAL Classic (по умолчанию белый — RAL 9016)

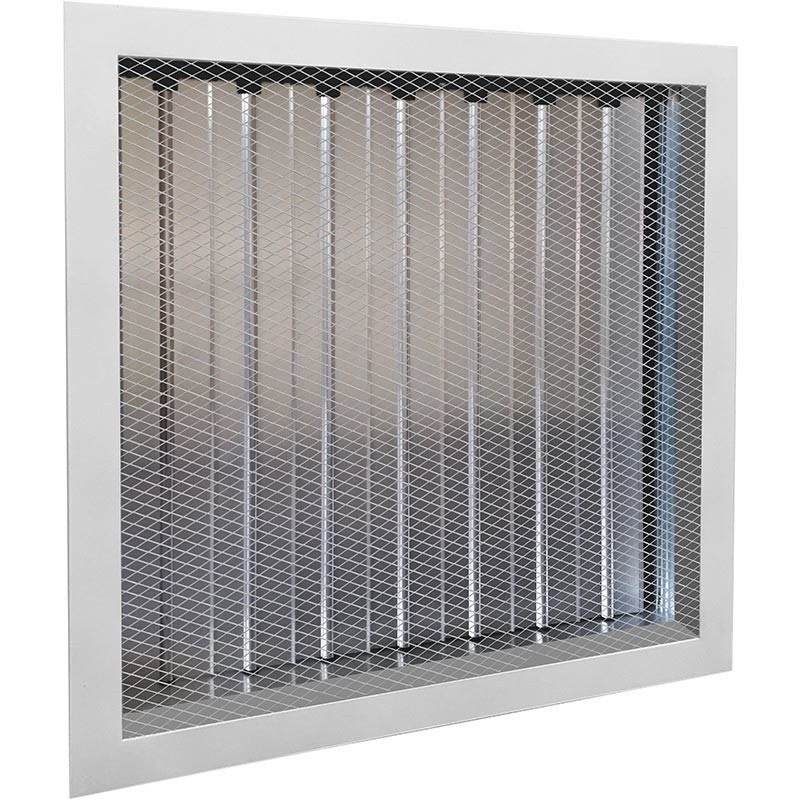

- Доп. комплектация: клапан расхода воздуха (модель РС-Р)

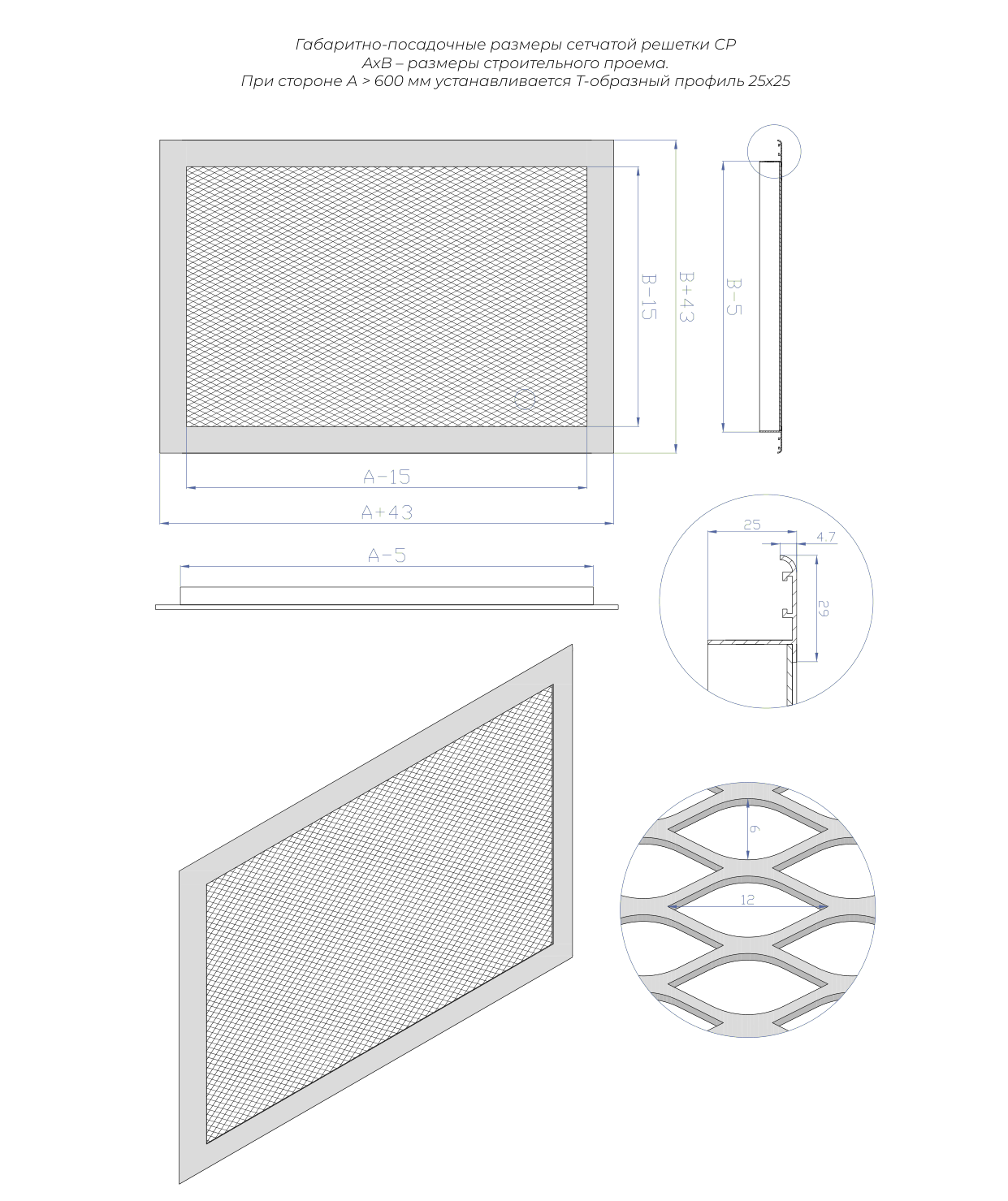

Чертёж и габаритные размеры РС:

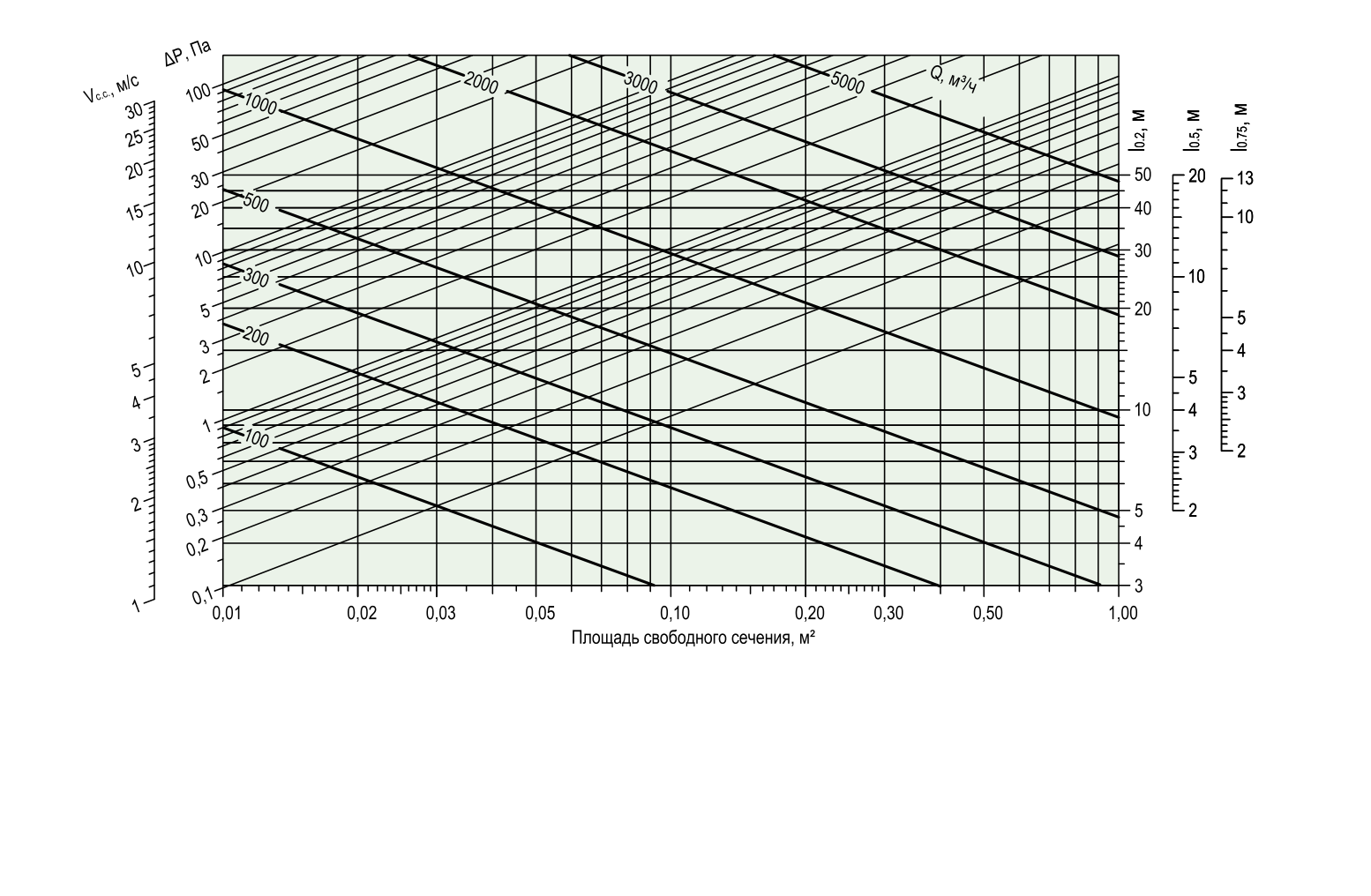

Диаграмма для подбора типоразмера и определения аэродинамических характеристик РС:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 200×200 | 0.0252 | 0.27 |
| 250×250 | 0.0406 | 0.34 |
| 300×300 | 0.0597 | 0.42 |
| 350×350 | 0.0825 | 0.5 |
| 400×400 | 0.1089 | 0.58 |
| 450×450 | 0.1391 | 0.67 |
| 500×500 | 0.1729 | 0.76 |
| 550×550 | 0.2104 | 0.86 |
| 600×600 | 0.2515 | 0.97 |
| 650×650 | 0.2964 | 1.07 |
| 700×700 | 0.3449 | 1.19 |
| 750×750 | 0.3971 | 1.31 |
| 800×800 | 0.4529 | 1.43 |
| 850×850 | 0.5125 | 1.56 |
| 900×900 | 0.5757 | 1.7 |
| 950×950 | 0.6426 | 1.83 |
| 1000×1000 | 0.7131 | 1.98 |
| 1100×1100 | 0.8653 | 2.28 |
| 1200×1200 | 1.0321 | 2.61 |

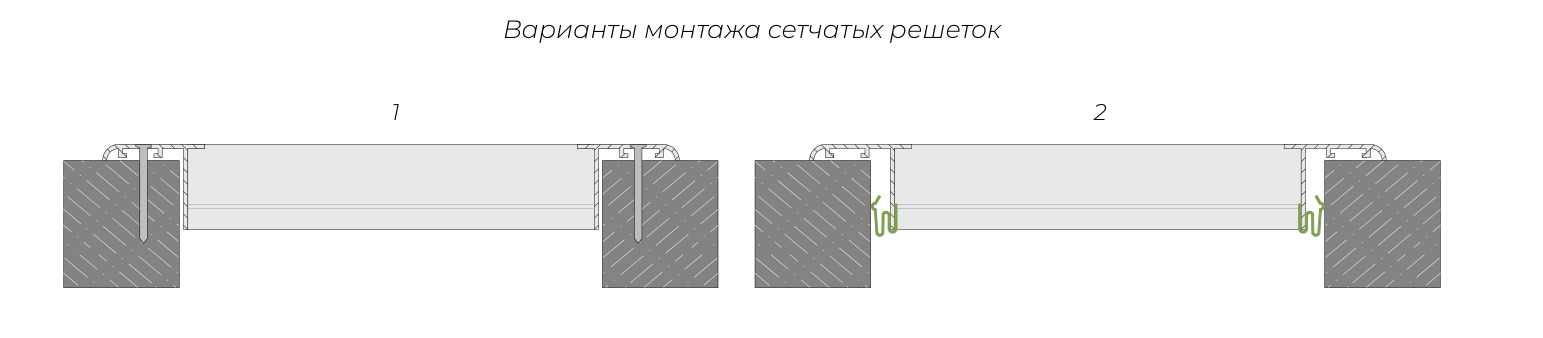

Варианты монтажа решётки РС:
- Крепление саморезами (О)
- С помощью пружинной защёлки (П) — для решёток с клапаном расхода воздуха не применяется
РС - 300×500 - RAL 9016 - П
| РС | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
