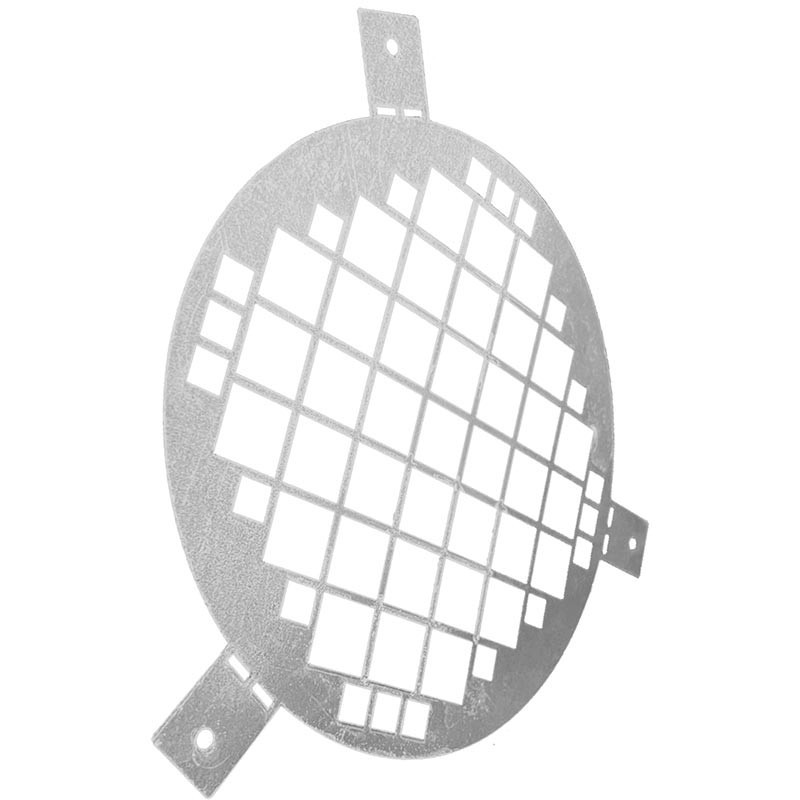

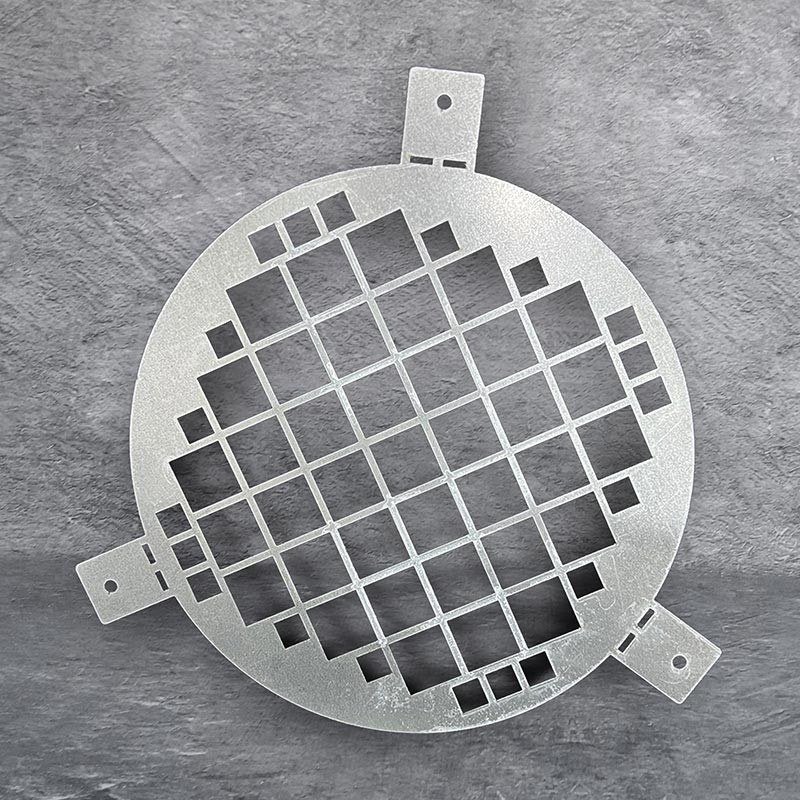

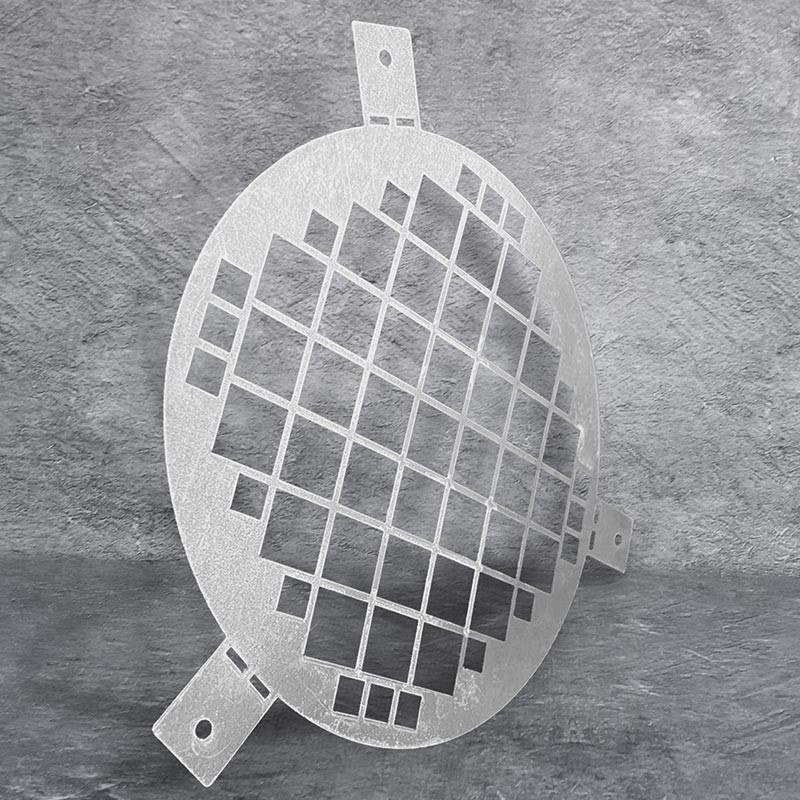

Оцинкованная решётка ФСК-БСК AIRS круглого сечения предназначена для установки на канальные вентиляторы и другие элементы вентиляционной системы для защиты от несанкционированного доступа, механического воздействия и попадания посторонних предметов.
Подобрать размер ФСК-БСК
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Оцинкованная решётка ФСК-БСК AIRS круглого сечения предназначена для установки на канальные вентиляторы и другие элементы вентиляционной системы для защиты от несанкционированного доступа, механического воздействия и попадания посторонних предметов.
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: по умолчанию без покрытия; по запросу — порошковая эмаль, любой цвет RAL Classic
Диаметры: Ø100 – Ø1100 мм (рекомендуемый максимум)
Монтаж: саморезами через лицевую рамку

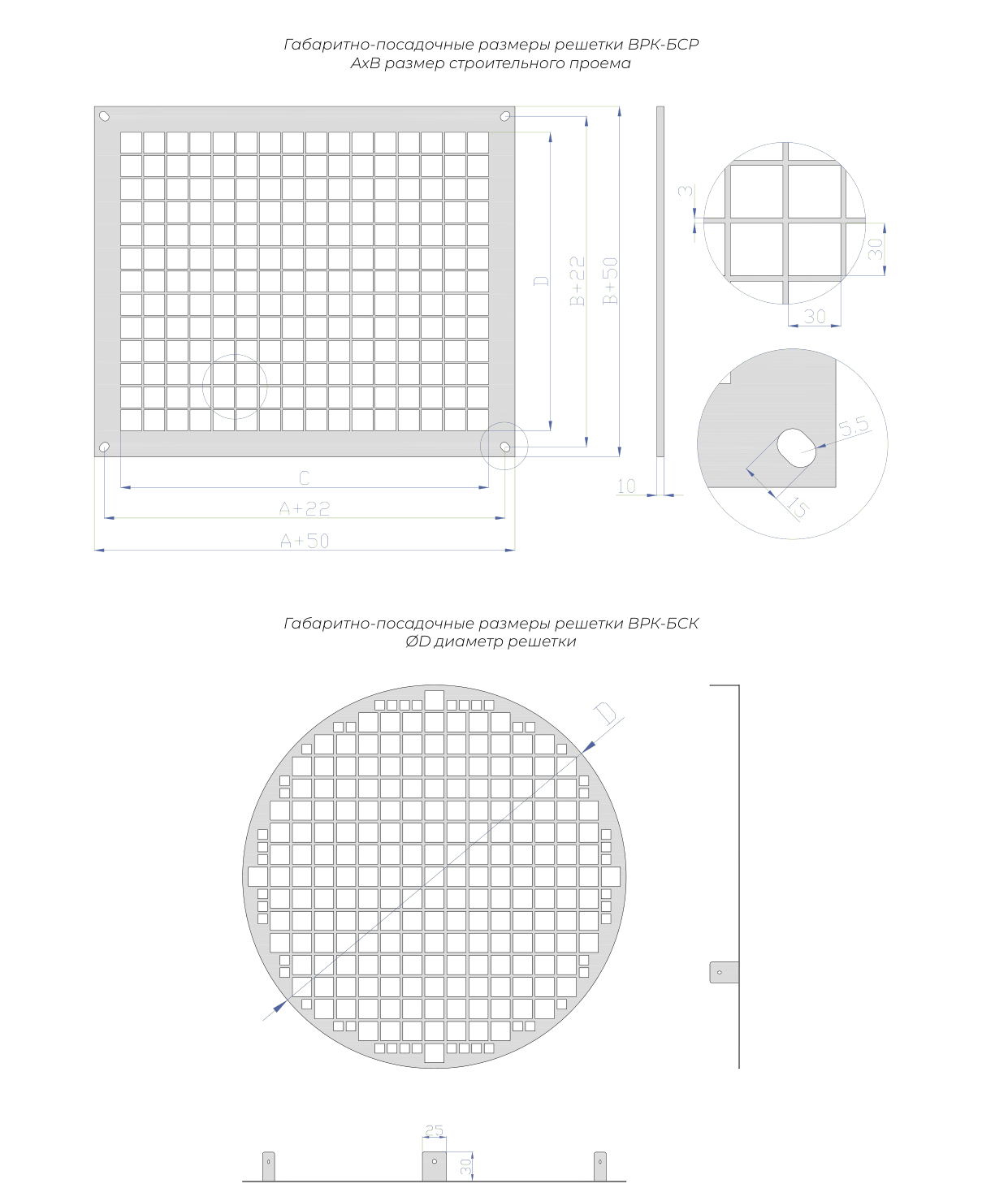

Чертёж и габаритные размеры ФСК-БСК:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным диаметрам:
Диаметр D, мм
Fс.с., м²
Масса, кг
Ø100
0.021
0.04
Ø125
0.032
0.06
Ø160
0.053
0.07
Ø200
0.083
0.11
Ø250
0.13
0.14
Ø300
0.187
0.21
Ø315
0.206
0.21
Ø355
0.261
0.23
Ø400
0.332
0.31
Ø500
0.518
0.42
Ø630
0.823
0.55
Монтаж решеток ФСК-БСР, ФСК-БСК осуществляется с помощью саморезов через лицевую рамку решетки. По умолчанию решетки поставляются с крепежными отверстиями без саморезов.
ФСК-БСК - Ø315 - RAL 9016
ФСК-БСК
Тип решётки: круглого сечения
Ø315
Диаметр, мм
RAL 9016
Покрытие: по умолчанию без покрытия, любой цвет по шкале RAL по запросу
