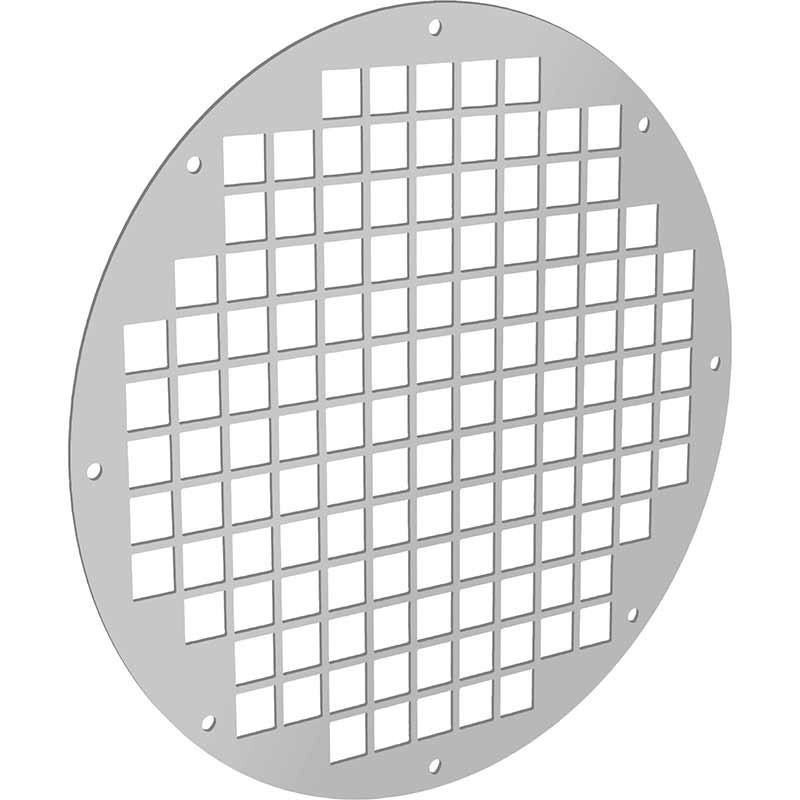

Решётка ВОР-ФВК110 AIRS круглого сечения предназначена для установки на противопожарные клапаны, воздуховоды и стены. Защищает от несанкционированного доступа, механического воздействия и попадания посторонних предметов.
Подобрать размер ВОР-ФВК110
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Решётка ВОР-ФВК110 AIRS круглого сечения предназначена для установки на противопожарные клапаны, воздуховоды и стены. Защищает от несанкционированного доступа, механического воздействия и попадания посторонних предметов.
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: по умолчанию без покрытия; по запросу — порошковая эмаль, любой цвет RAL Classic
Диаметры: Ø100 – Ø1000 мм
Применение: противопожарные клапаны, воздуховоды, стены
Чертёж и габаритные размеры ВОР-ФВК110:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным диаметрам:
Диаметр D, мм
Fс.с., м²
Масса, кг
Ø100
0.005
0.08
Ø125
0.007
0.1
Ø140
0.009
0.12
Ø150
0.01
0.13
Ø160
0.012
0.14
Ø180
0.016
0.16
Ø200
0.02
0.18
Ø225
0.025
0.2
Ø250
0.031
0.24
Ø280
0.04
0.28
Ø315
0.055
0.3
Ø355
0.075
0.33
Ø400
0.082
0.46
Ø450
0.115
0.48
Ø500
0.135
0.6
Ø560
0.157
0.76
Ø630
0.233
0.77
Ø710
0.28
1.0
Ø800
0.354
1.2
Ø900
0.492
1.4
Ø1000
0.566
1.7

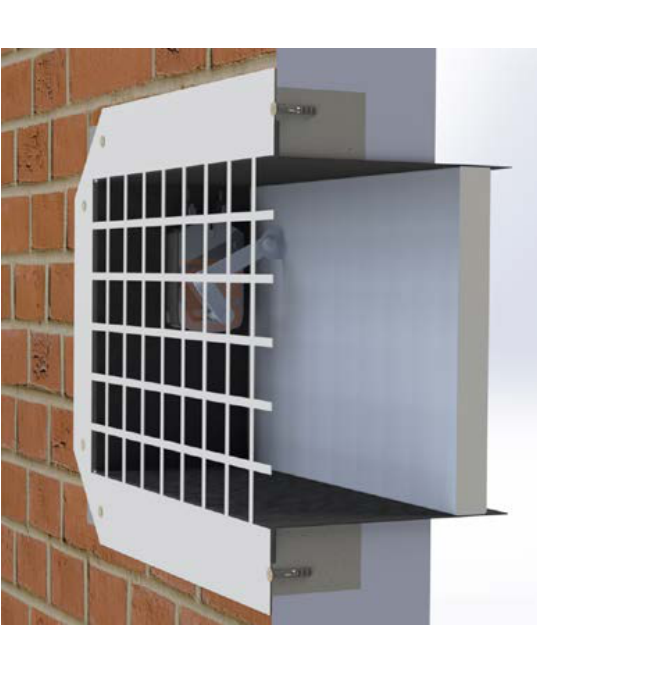

Монтаж решетки ВОР-ФВК110
ВОР-ФВК110 - Ø315 - RAL 9016
ВОР-ФВК110
Тип решётки
Ø315
Диаметр, мм
RAL 9016
Покрытие: по умолчанию без покрытия, любой цвет по шкале RAL по запросу
