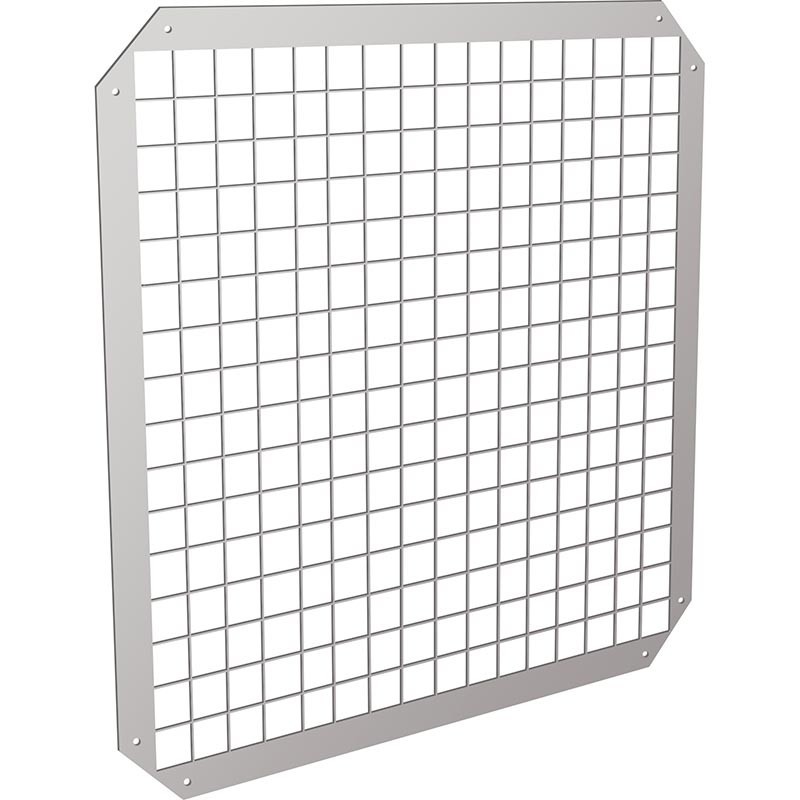

Решётка ВОР-ФВП110 AIRS прямоугольного сечения предназначена для установки на противопожарные клапаны, воздуховоды и стены в системах противодымной вентиляции. Защищает от несанкционированного доступа и попадания посторонних предметов.
Подобрать размер ВОР-ФВП110
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Описание
Характеристики
Чертежи и размеры
Таблицы
Варианты монтажа
Пример заказа
Решётка ВОР-ФВП110 AIRS прямоугольного сечения предназначена для установки на противопожарные клапаны, воздуховоды и стены в системах противодымной вентиляции. Защищает от несанкционированного доступа и попадания посторонних предметов.
Материал: оцинкованный листовой металлопрокат 0,9 мм
Покрытие: по умолчанию без покрытия; по запросу — порошковая эмаль, любой цвет RAL Classic
Типоразмеры: 100×100 – 1250×1250 мм
Применение: системы противодымной вентиляции, противопожарные клапаны

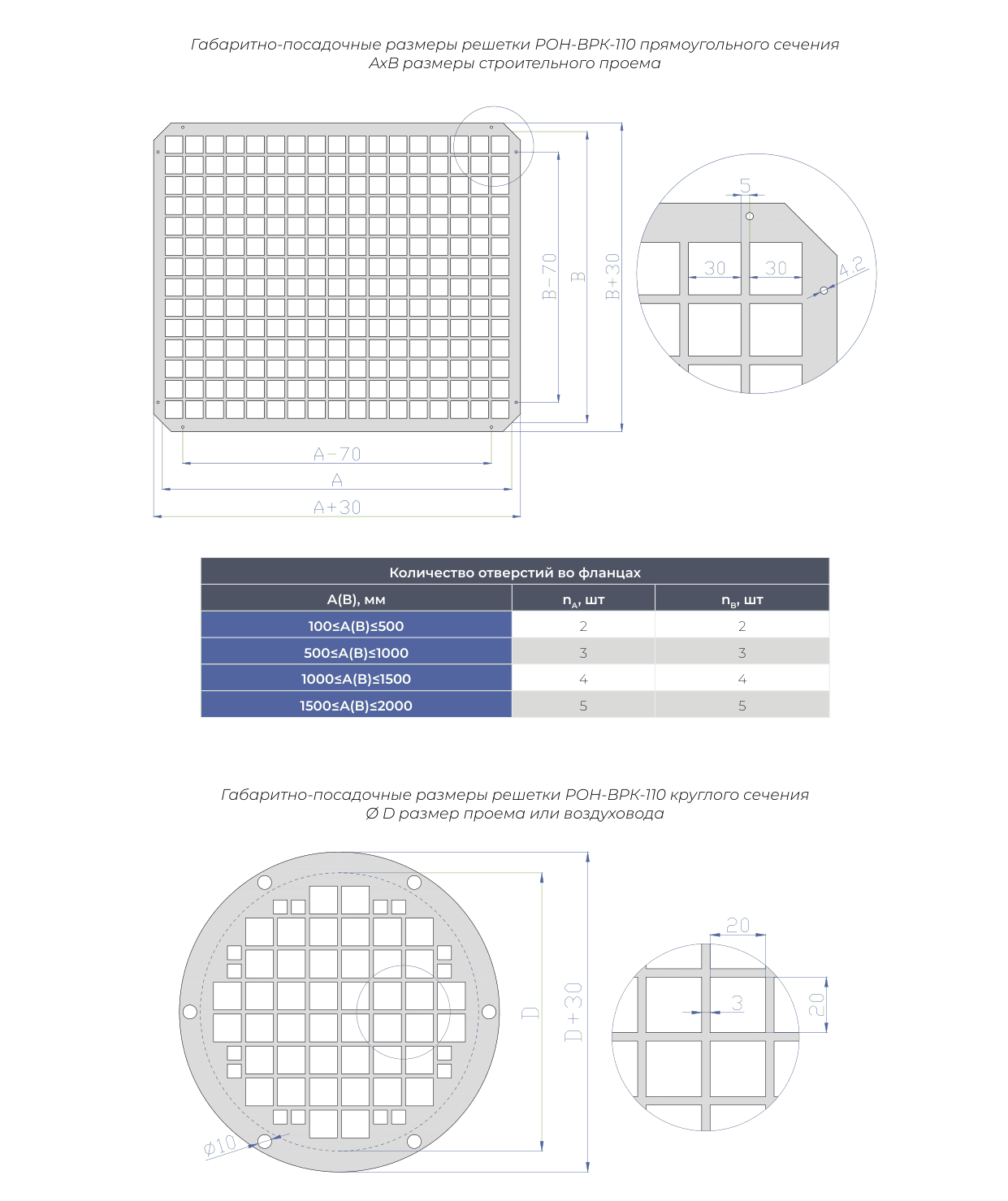

Чертёж и габаритные размеры ВОР-ФВП110:
Площадь свободного сечения (Fс.с.) и теоретическая масса (m) по стандартным типоразмерам:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.0036
0.09
150×150
0.0144
0.13
200×200
0.0225
0.22
250×250
0.0441
0.24
300×300
0.0576
0.36
350×350
0.09
0.39
400×400
0.1089
0.54
500×500
0.1764
0.74
600×600
0.2601
0.97
700×700
0.36
1.23
800×800
0.4356
1.8
900×900
0.5625
2.14
1000×1000
0.7056
2.52
1100×1100
0.8649
2.92
1200×1200
1.0404
3.35
1250×1250
1.1025
3.8

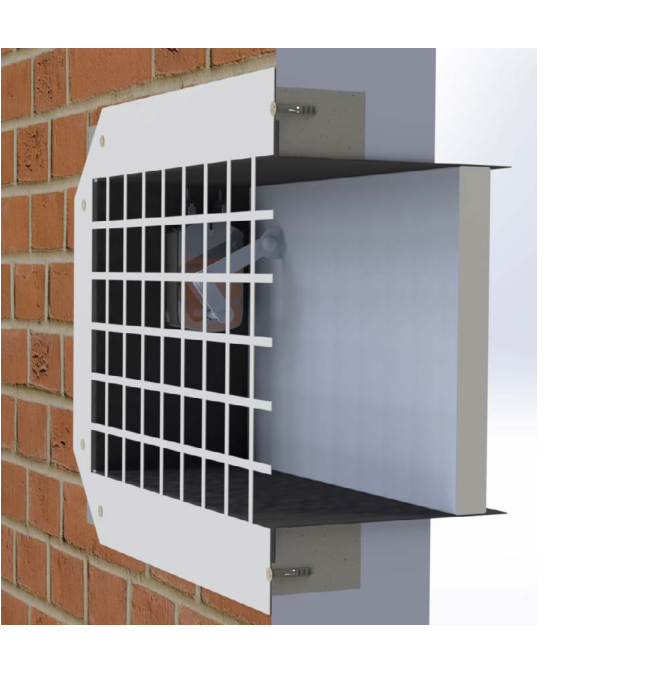

Монтаж решетки ВОР-ФВП110
ВОР-ФВП110 - 300×500 - RAL 9016
ВОР-ФВП110
Тип решётки
300×500
Размеры строительного проёма, мм
RAL 9016
Покрытие: по умолчанию без покрытия, любой цвет по шкале RAL по запросу
