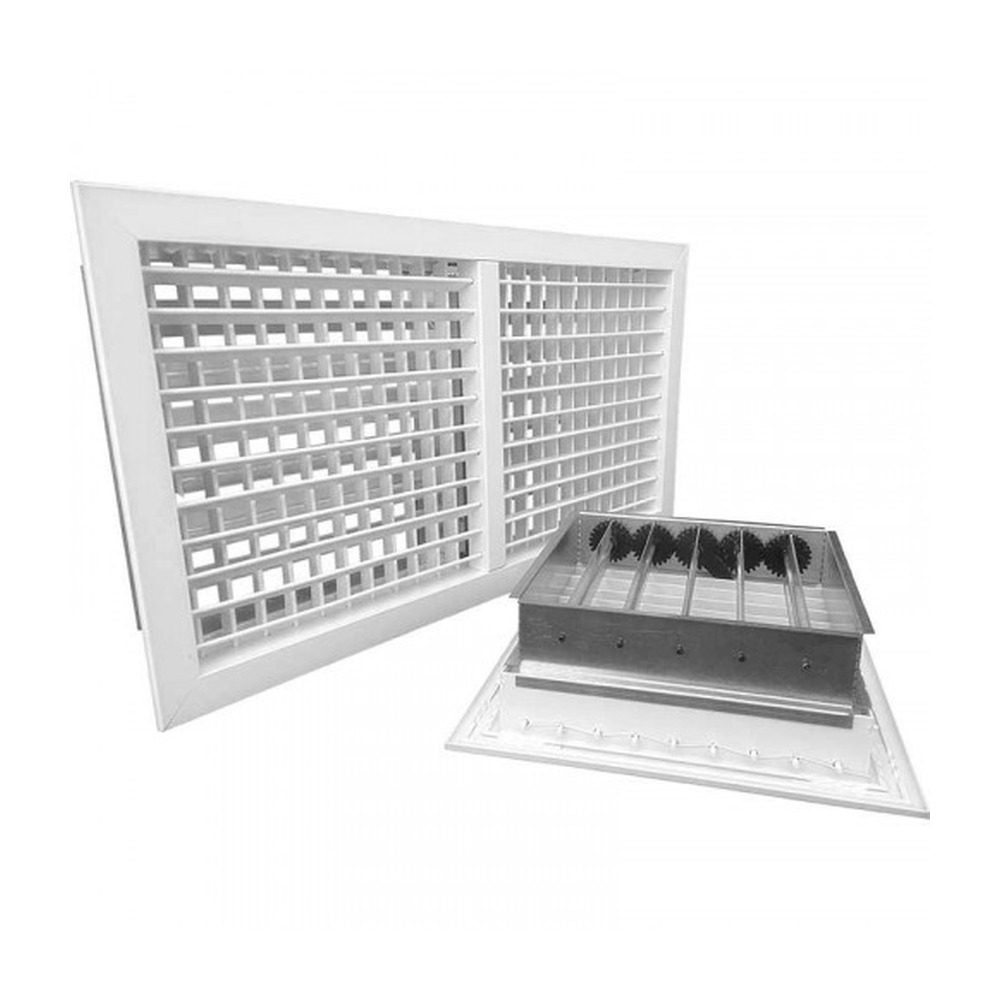

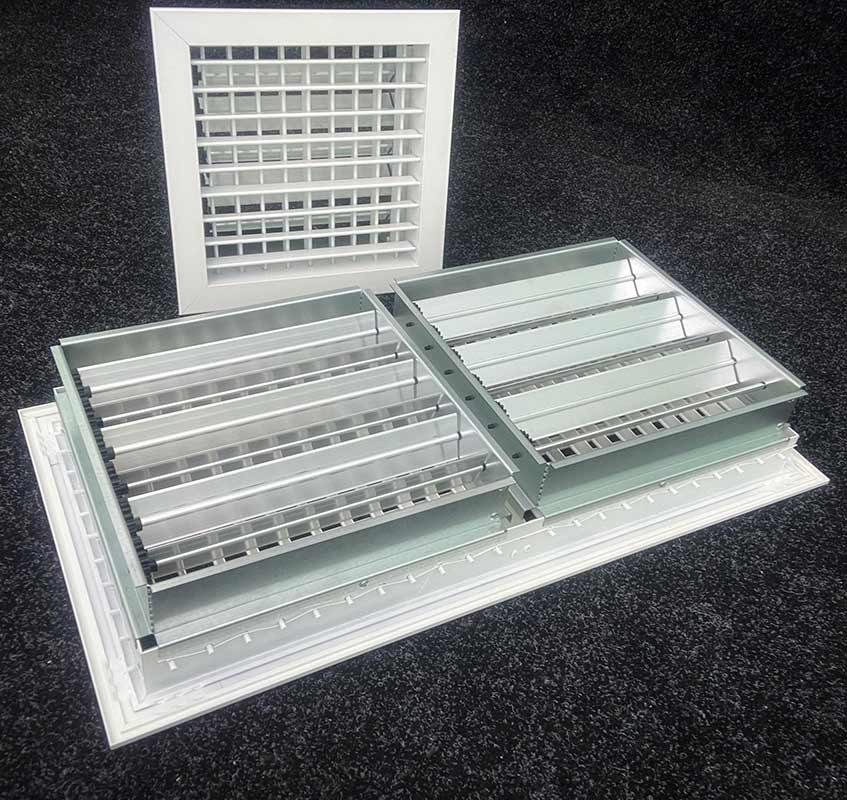

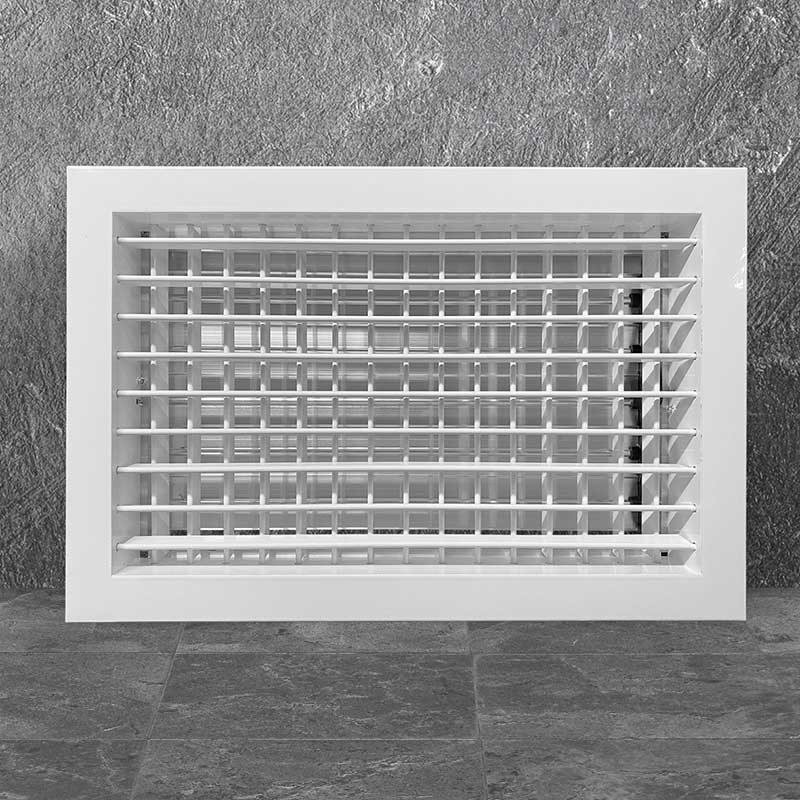

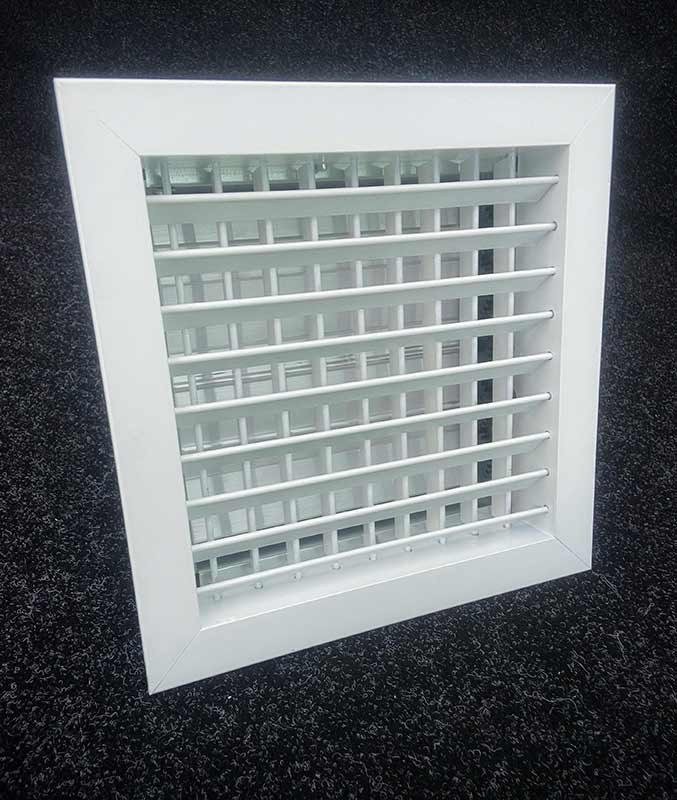

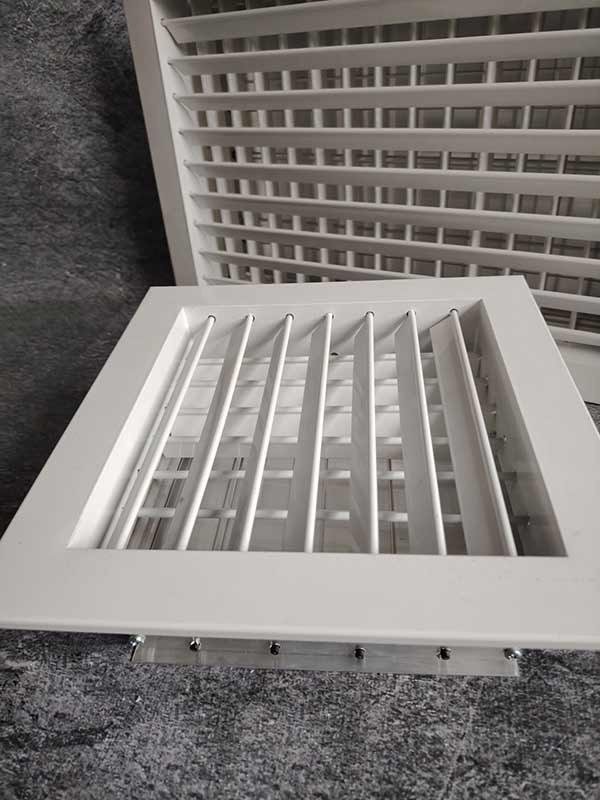

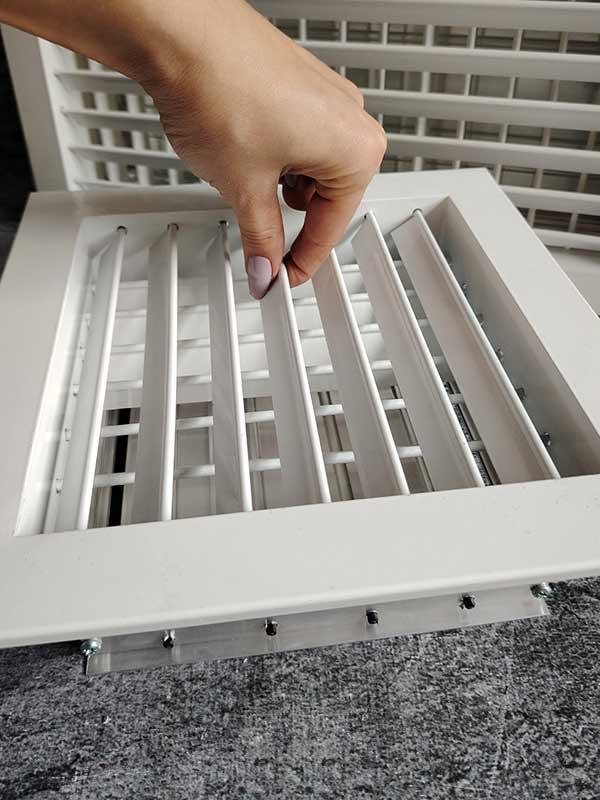

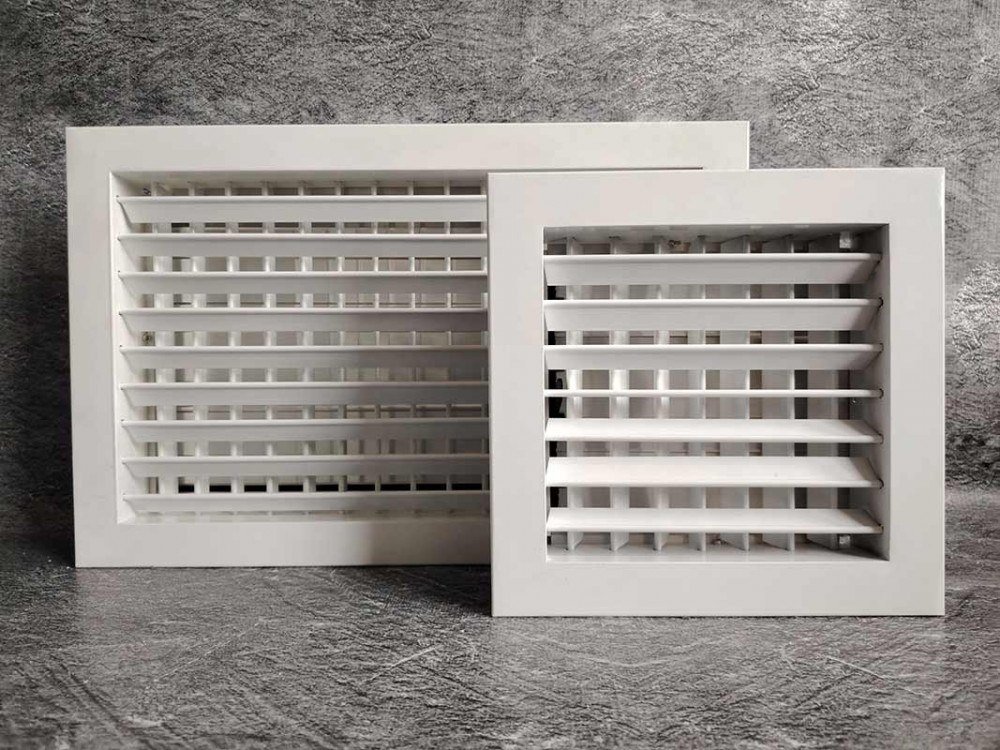

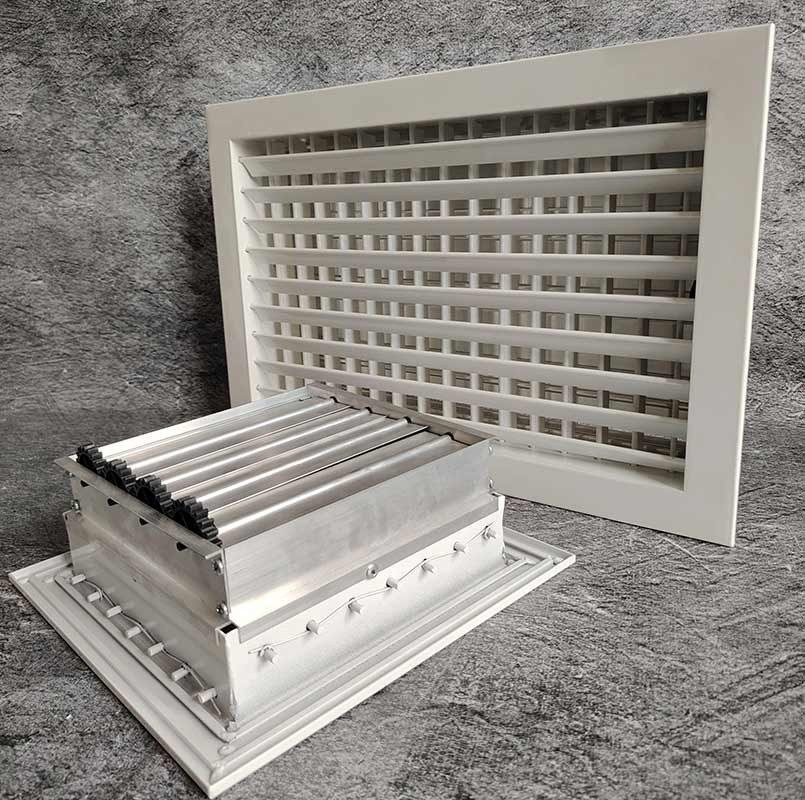

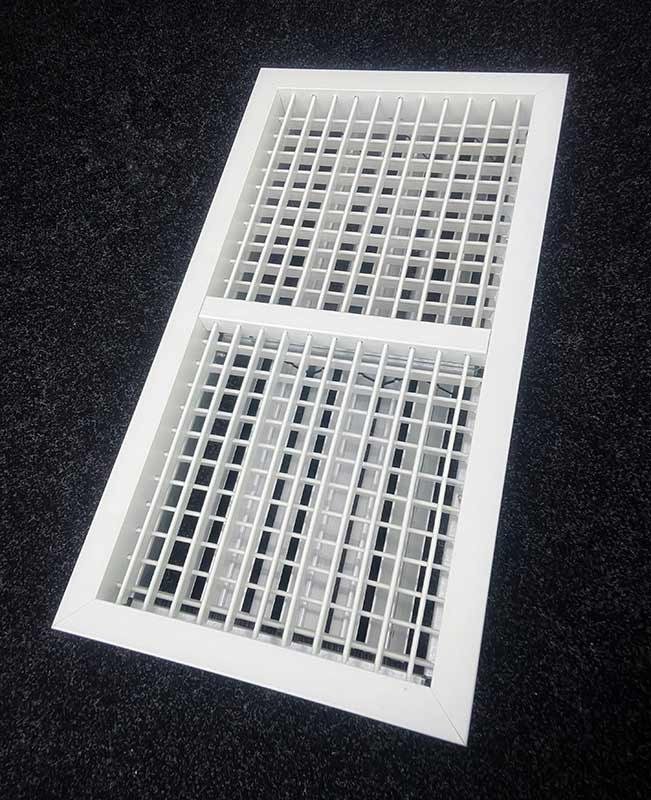

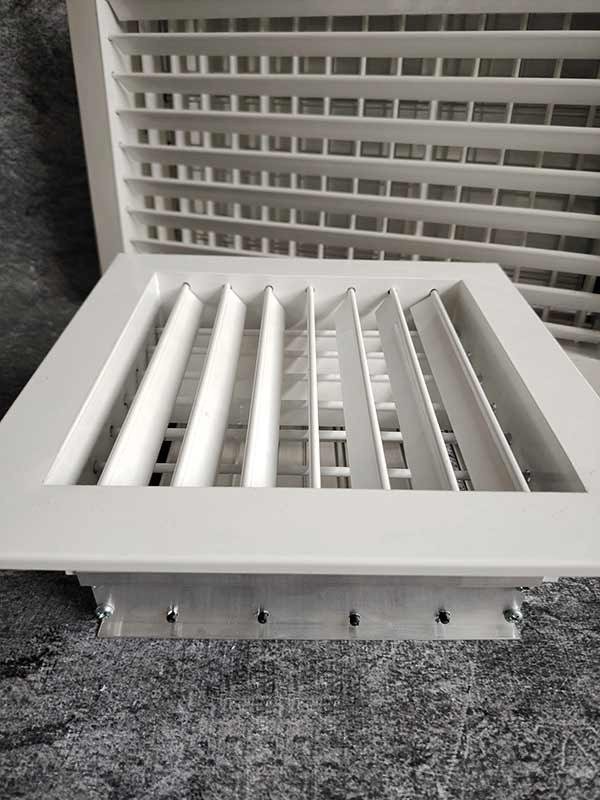

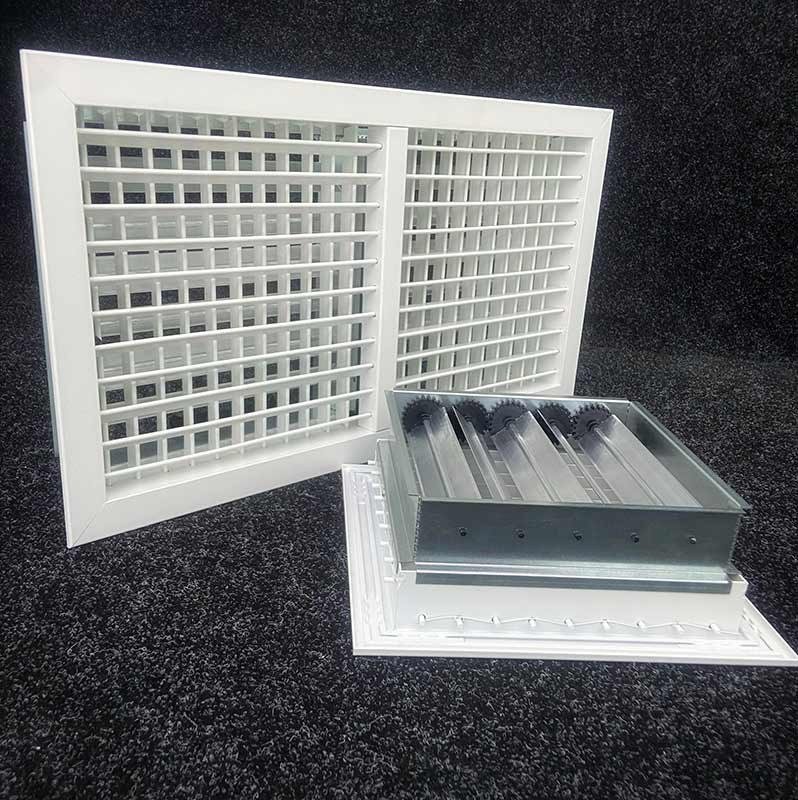

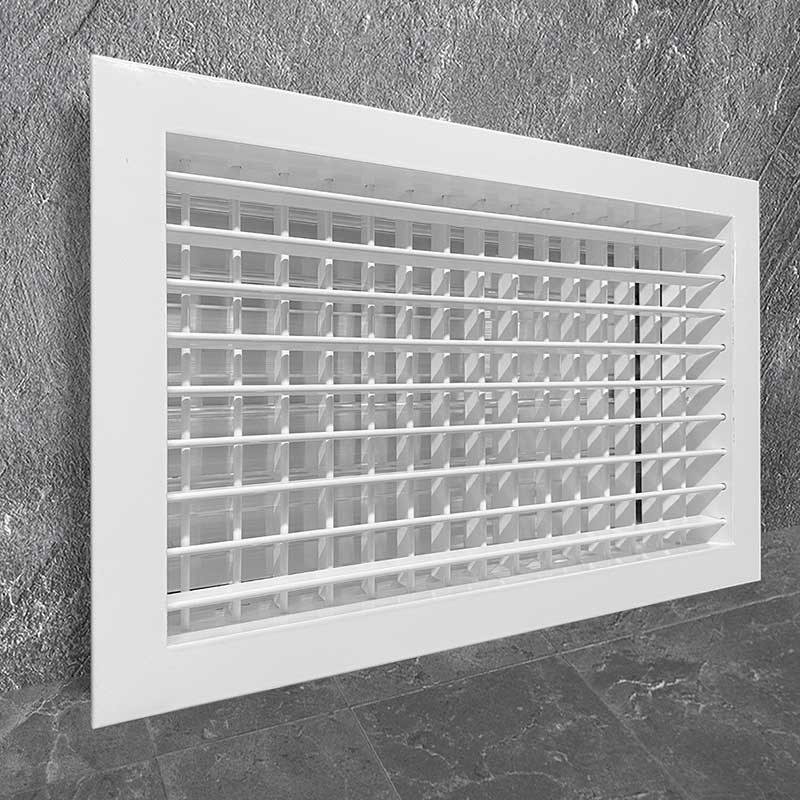

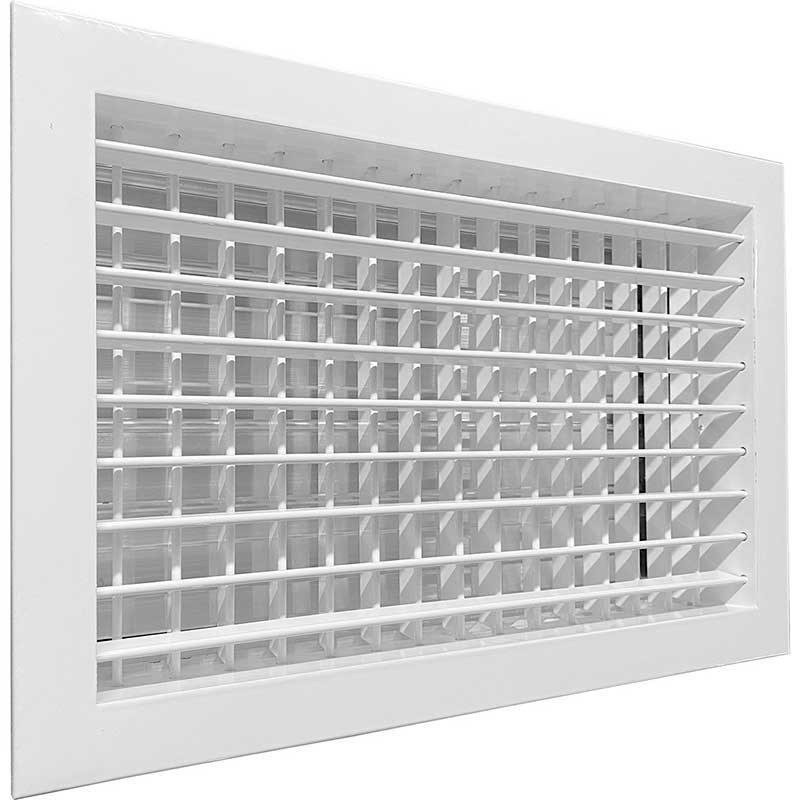

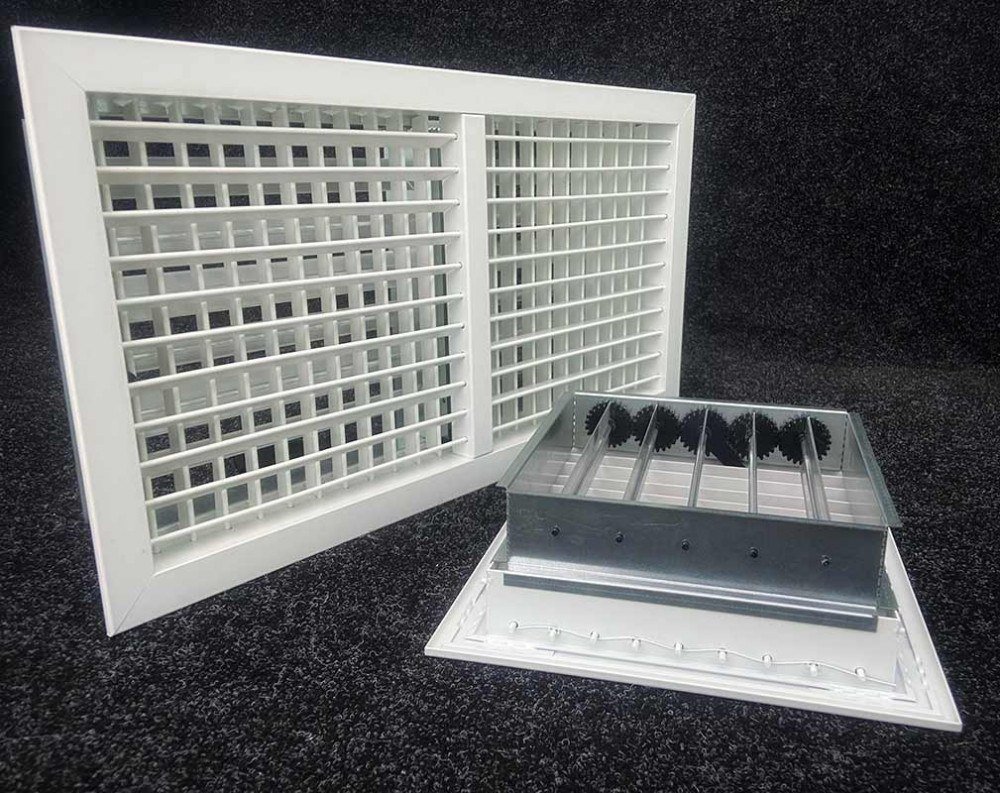

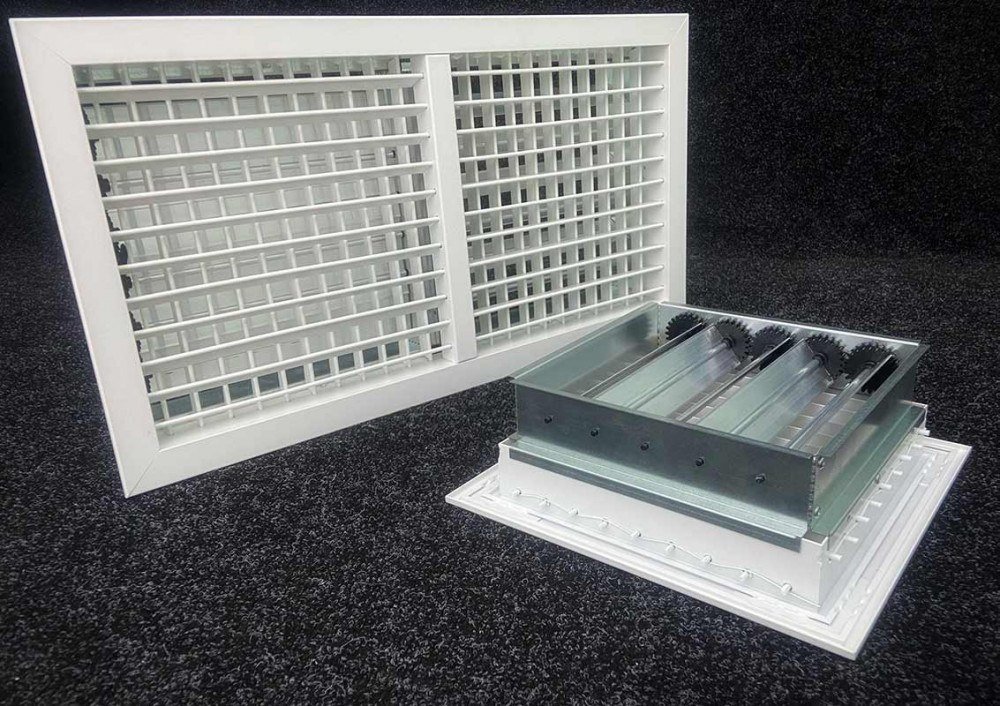

Регулируемая решётка ДВР-Р со встроенным клапаном AIRS. ДВР-Р — двухрядная решётка ДВР со встроенным клапаном расхода воздуха, объединяющая полный контроль направления потока с регулировкой его объёма.
Подобрать размер ДВР-Р
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
ДВР-Р — двухрядная решётка ДВР со встроенным клапаном расхода воздуха, объединяющая полный контроль направления потока с регулировкой его объёма.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх/вниз и влево/вправо
Количество рядов жалюзи: два ряда
Корпус: прямоугольный

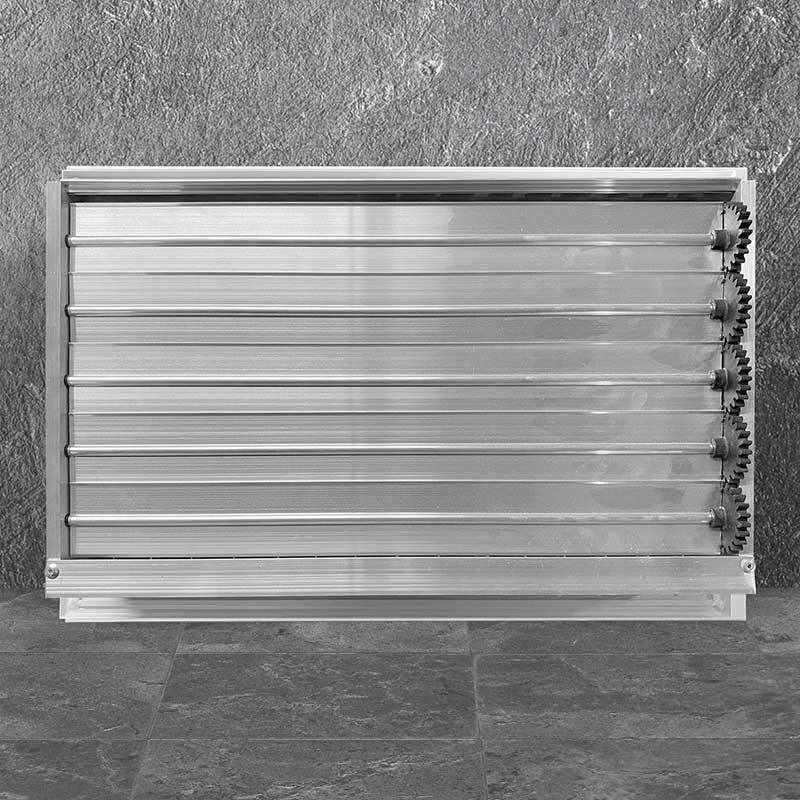

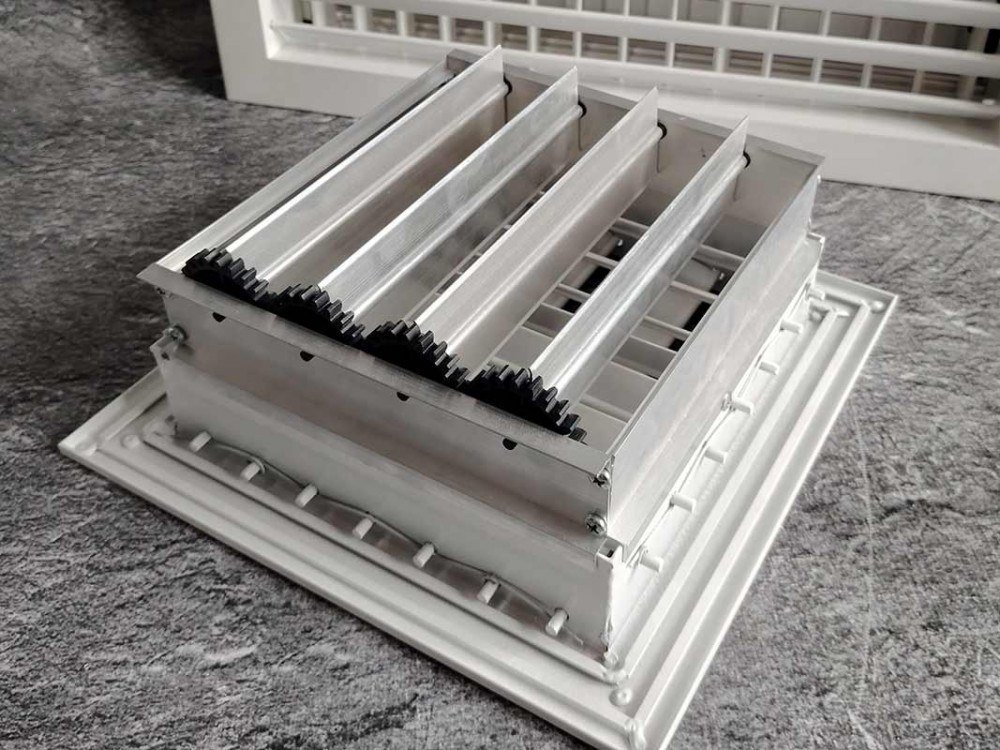

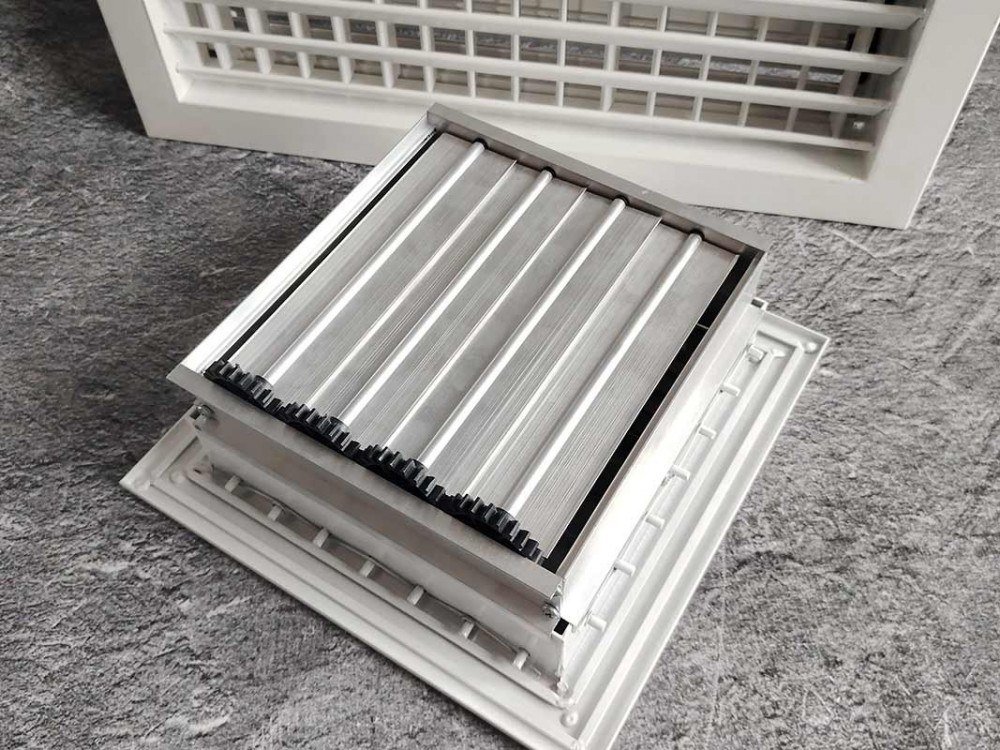

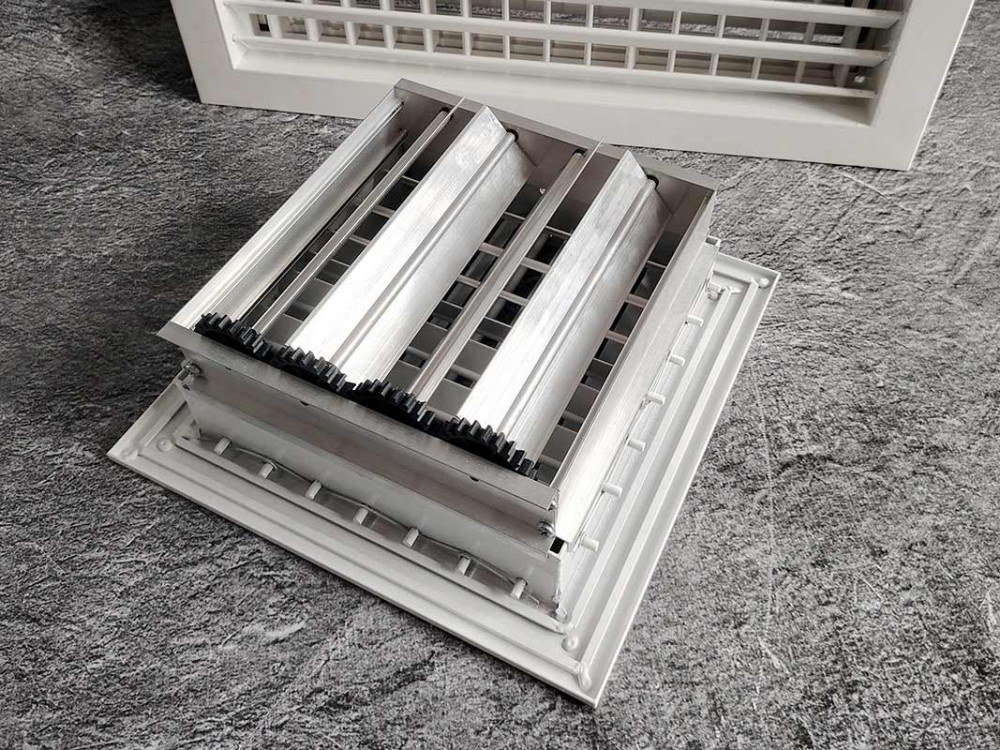

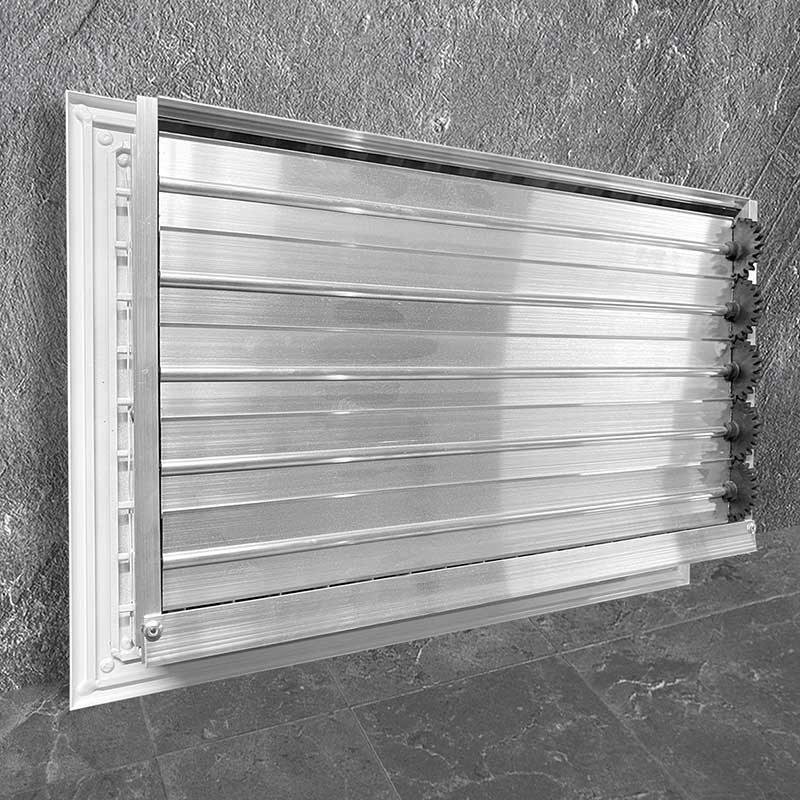

Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

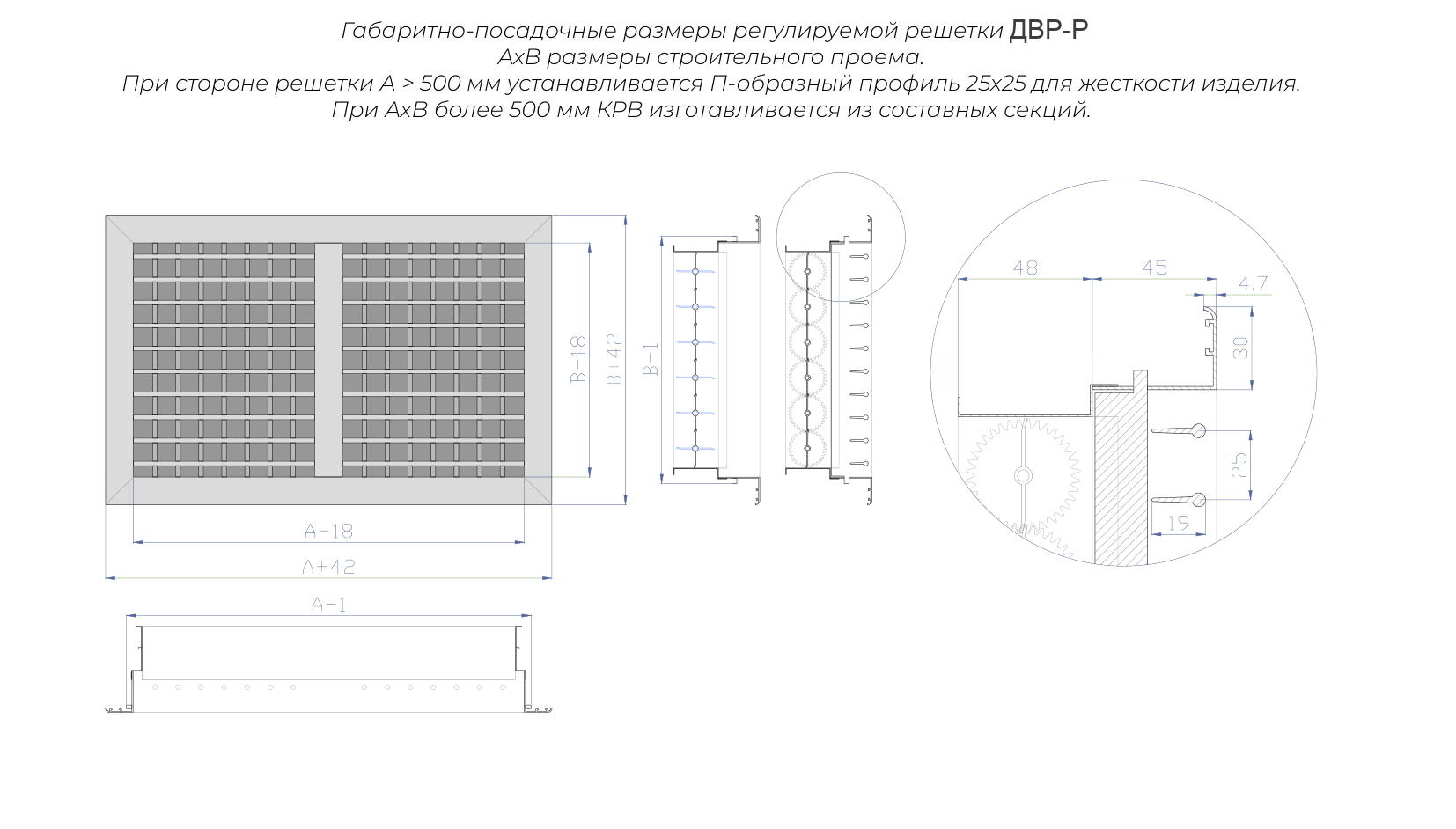

Чертёж и габаритные размеры ДВР-Р:

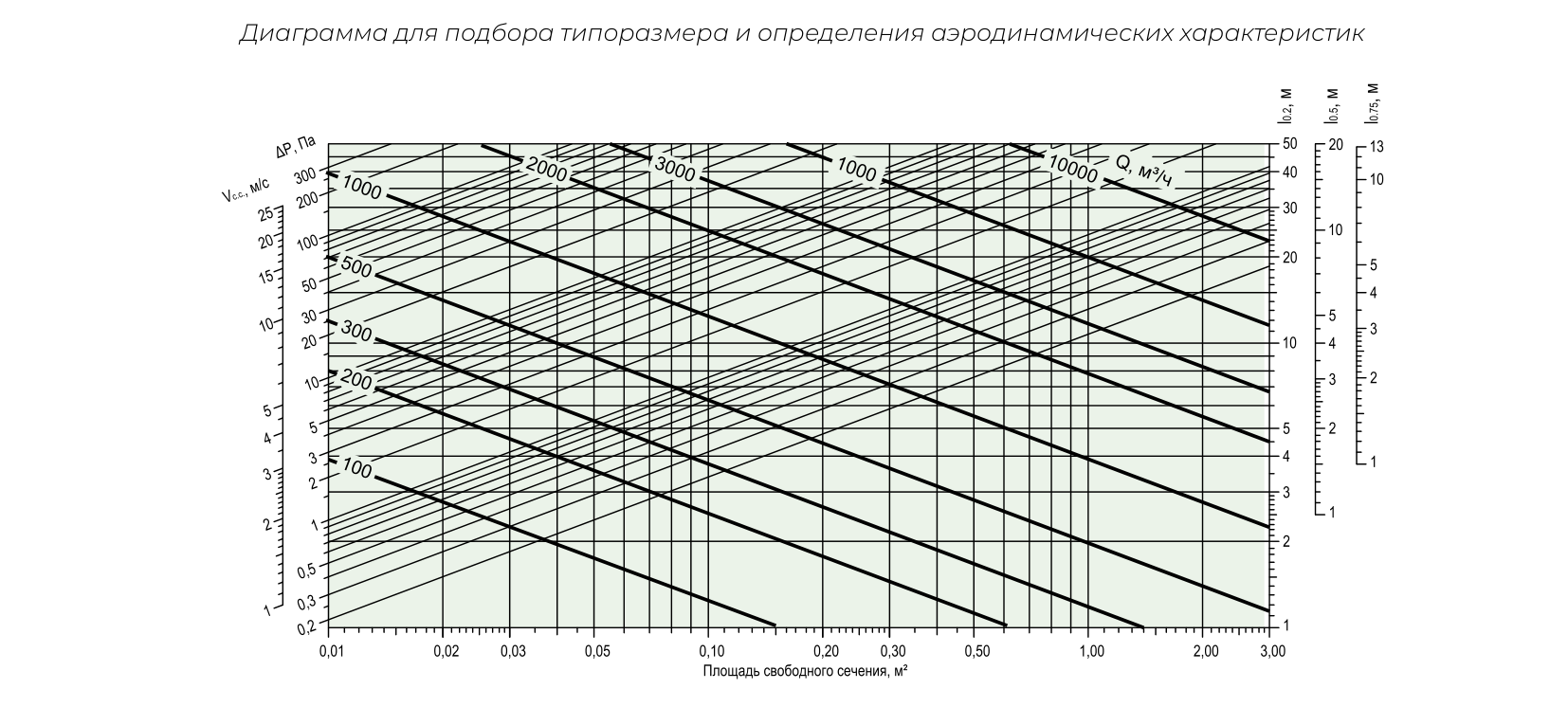

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ДВР-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ДВР-Р:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.006
0.42
150×150
0.013
0.68
200×200
0.023
0.98
250×250
0.036
1.33
400×400
0.093
2.71
500×500
0.145
3.92
600×600
0.209
5.34
700×700
0.284
6.87
800×800
0.371
8.71
900×900
0.470
10.62
1000×1000
0.580
12.88
1100×1100
0.702
15.35
1200×1200
0.835
17.85
1300×1300
0.980
20.74
1400×1400
1.137
23.62
1500×1500
1.305
26.93
1600×1600
1.485
30.45
1700×1700
1.676
33.92
1800×1800
1.879
37.86
1900×1900
2.094
41.71
2000×2000
2.320
46.07

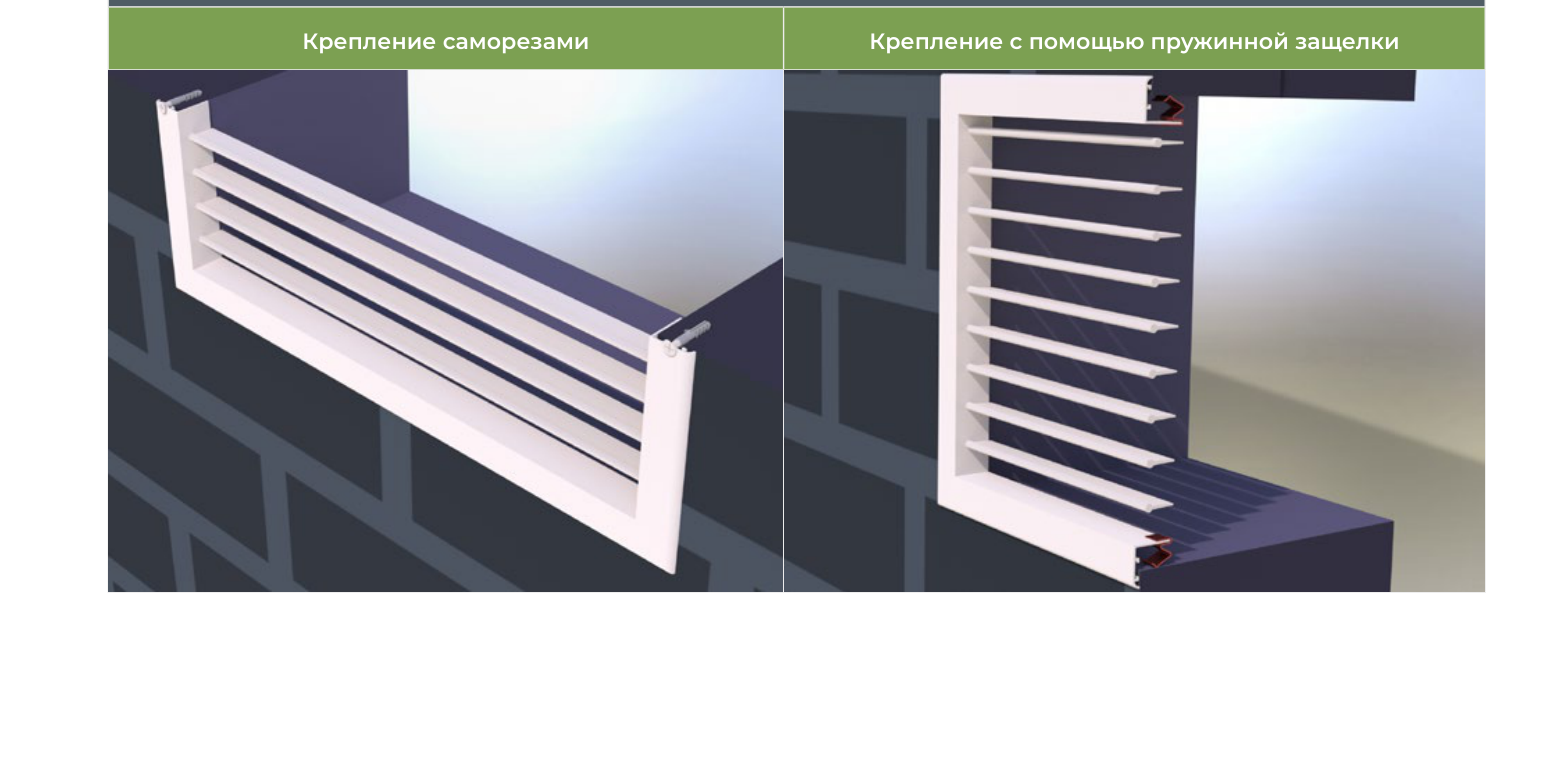

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ДВР-Р - 300×500 - RAL 9016 - П
ДВР-Р
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
