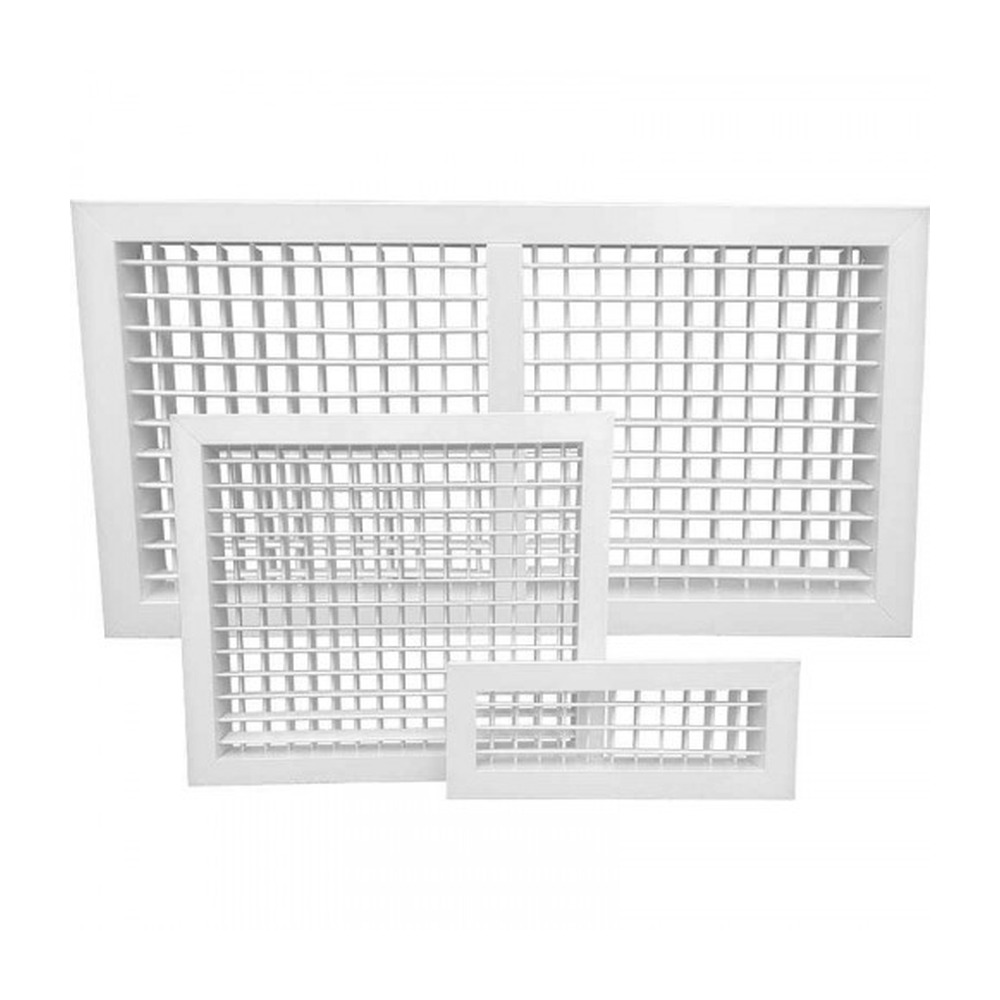

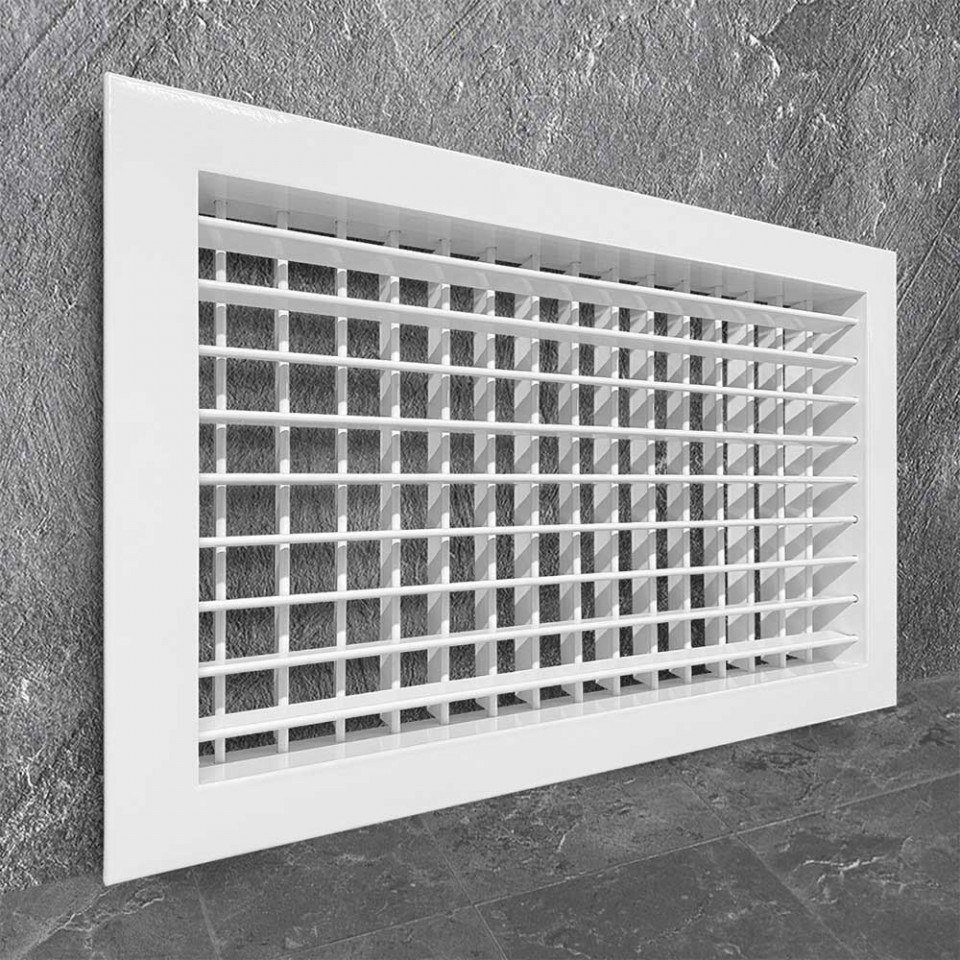

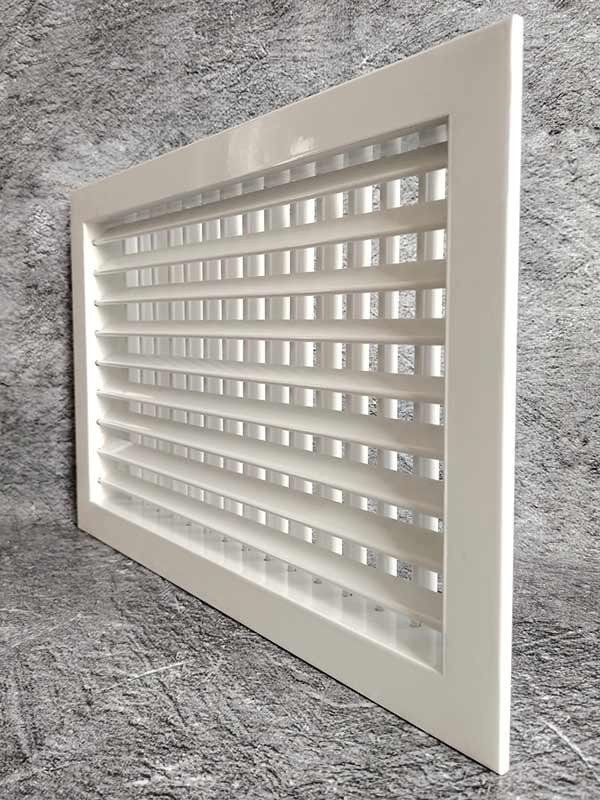

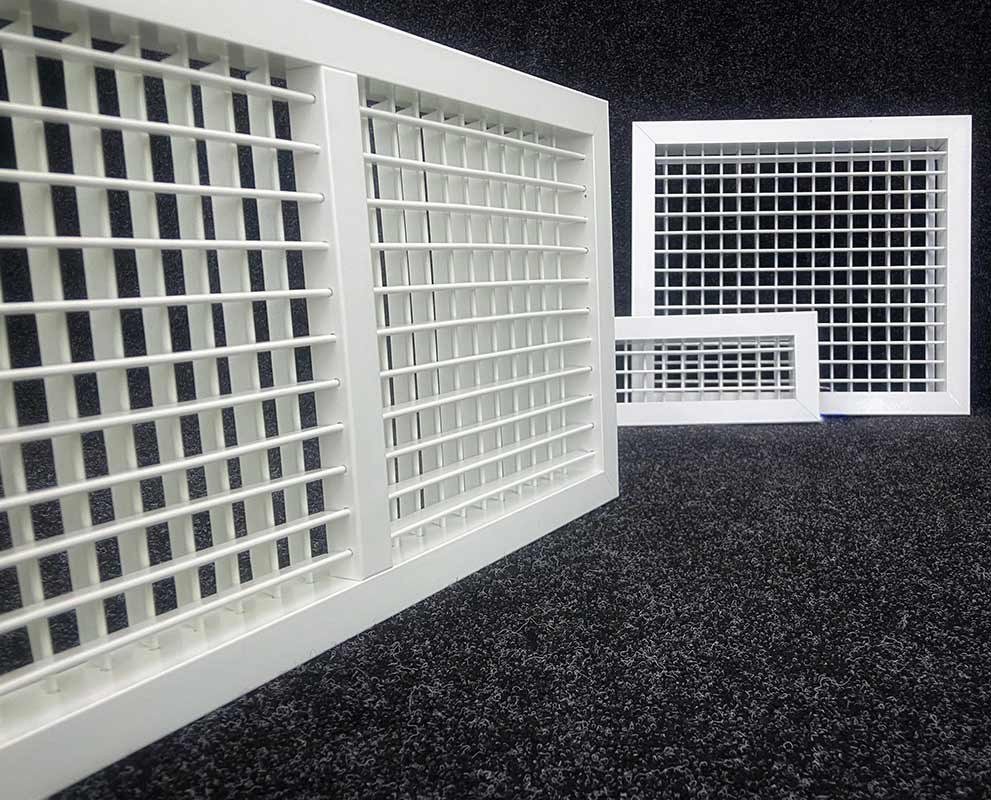

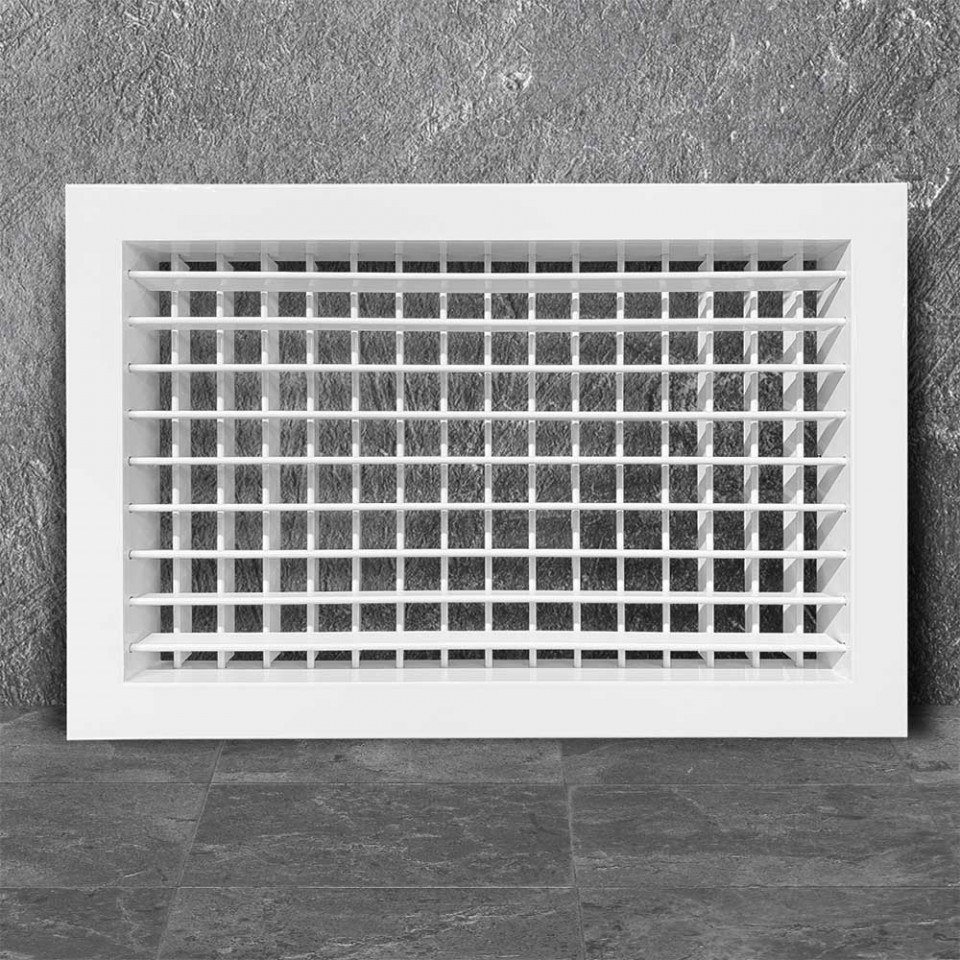

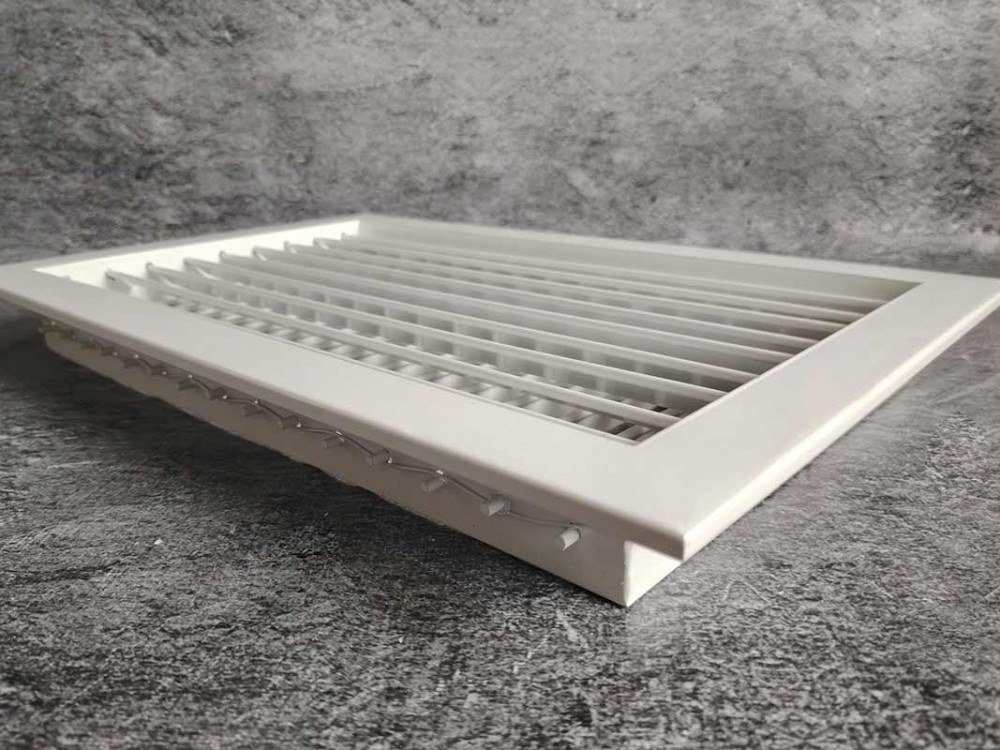

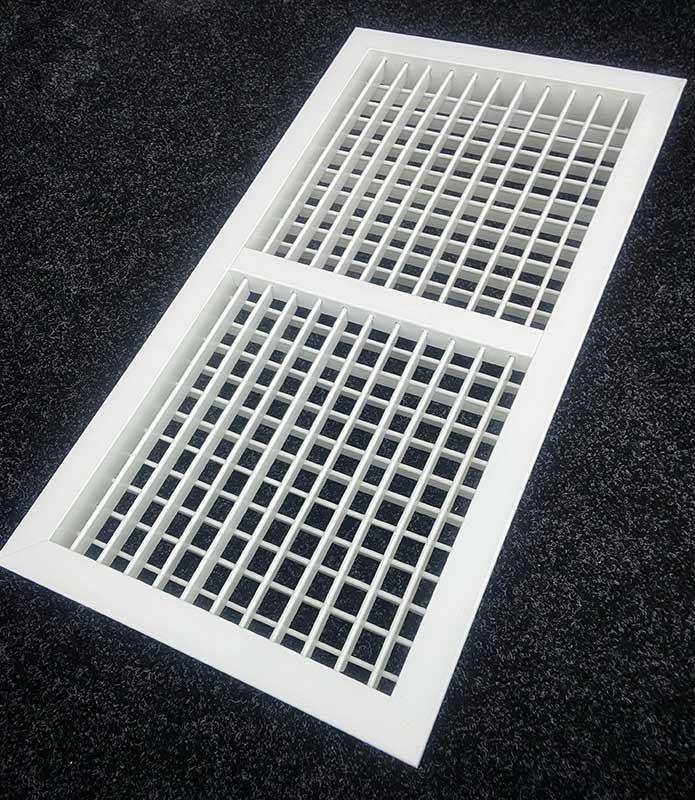

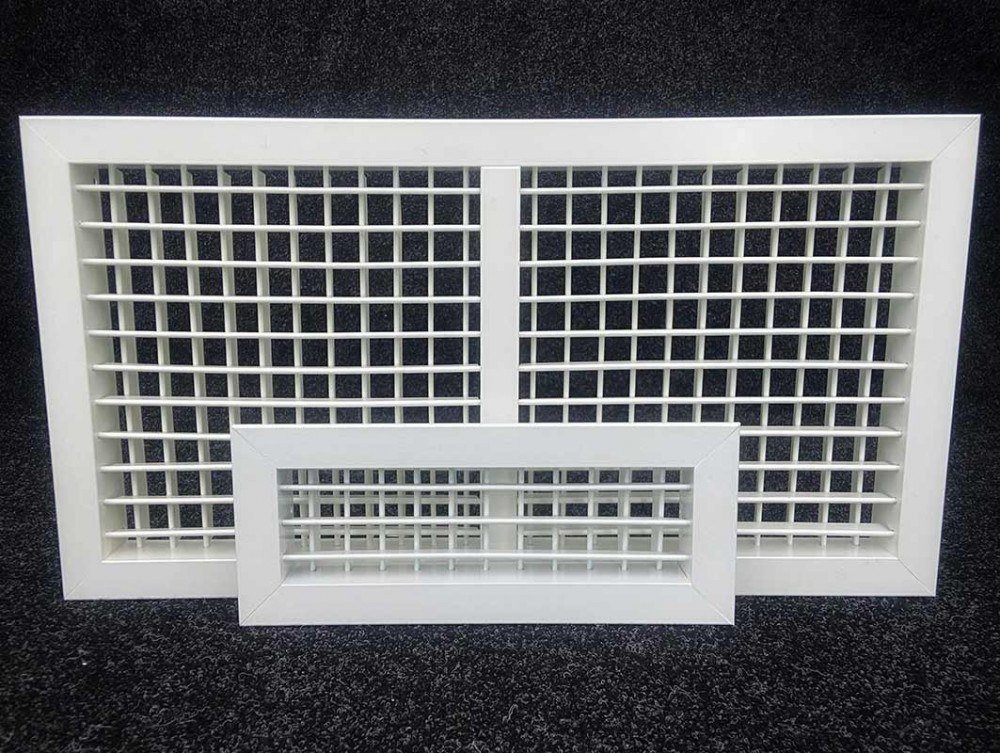

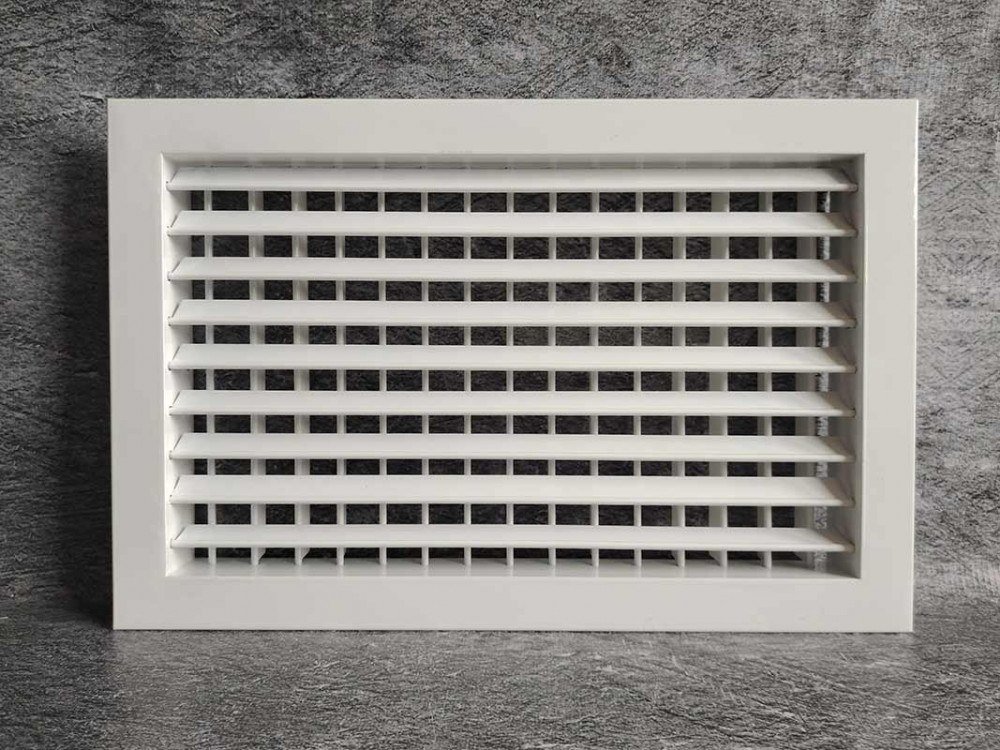

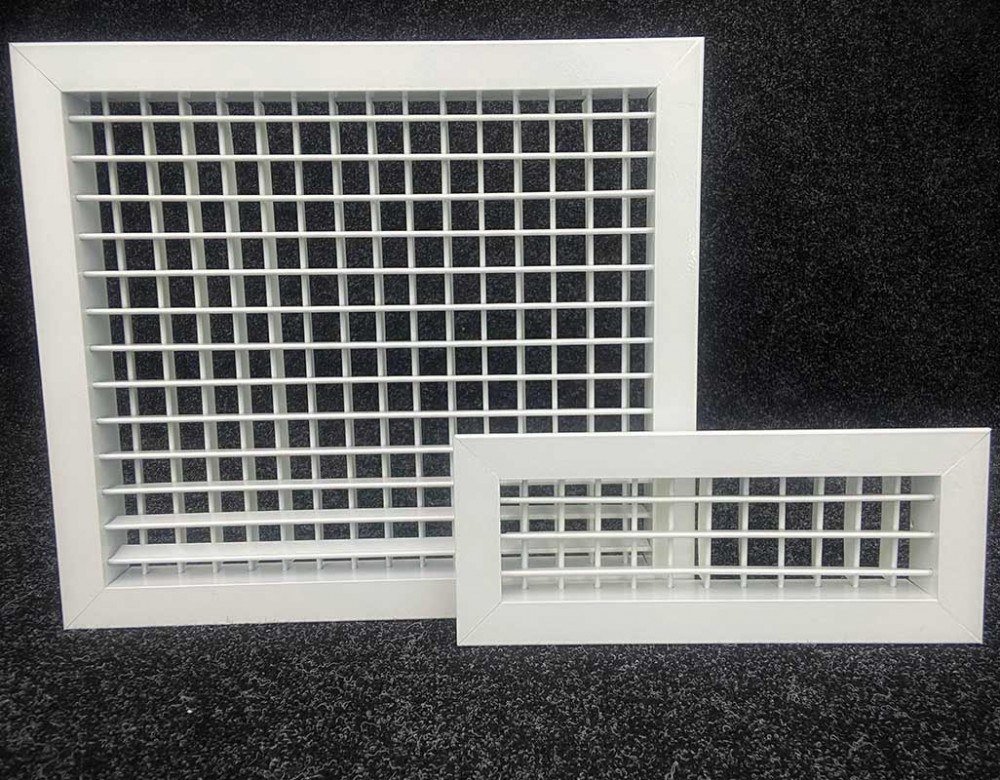

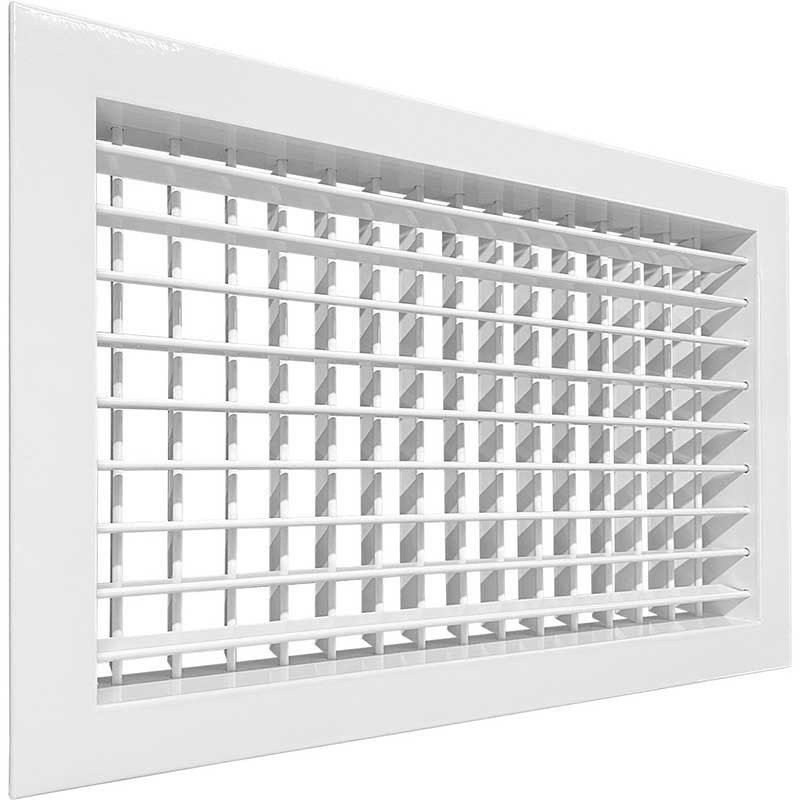

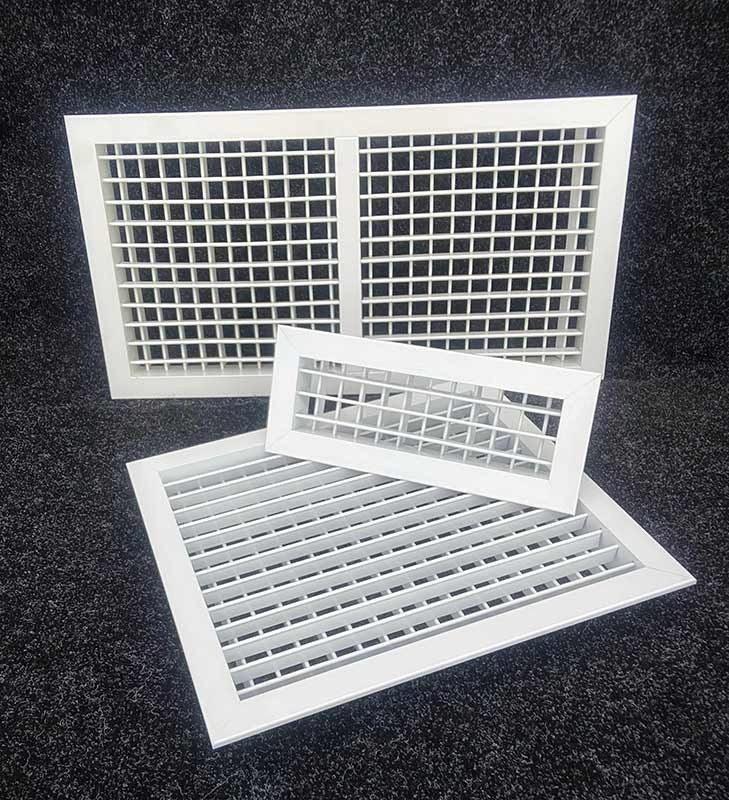

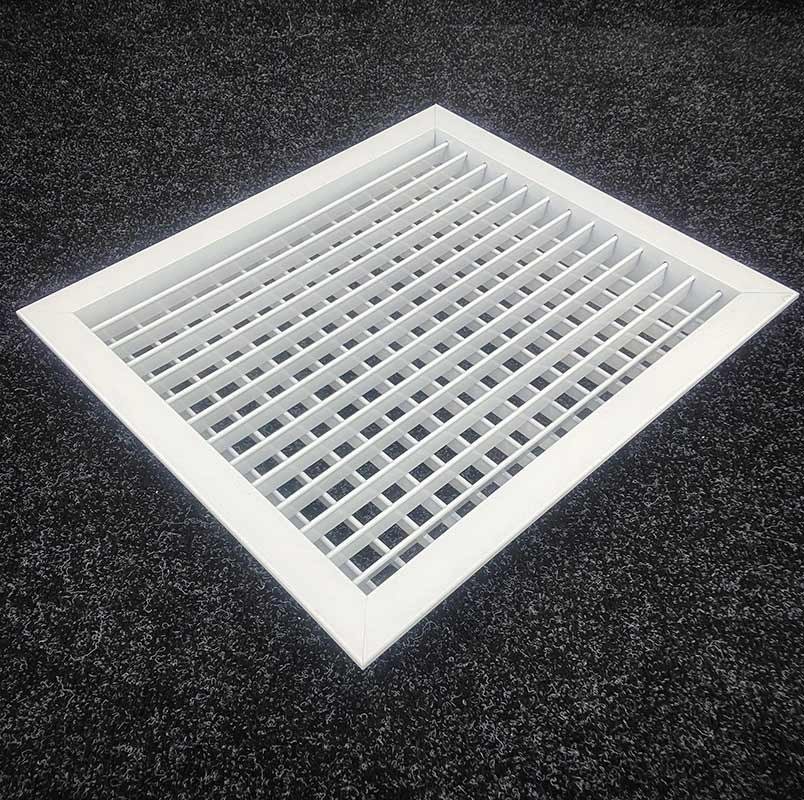

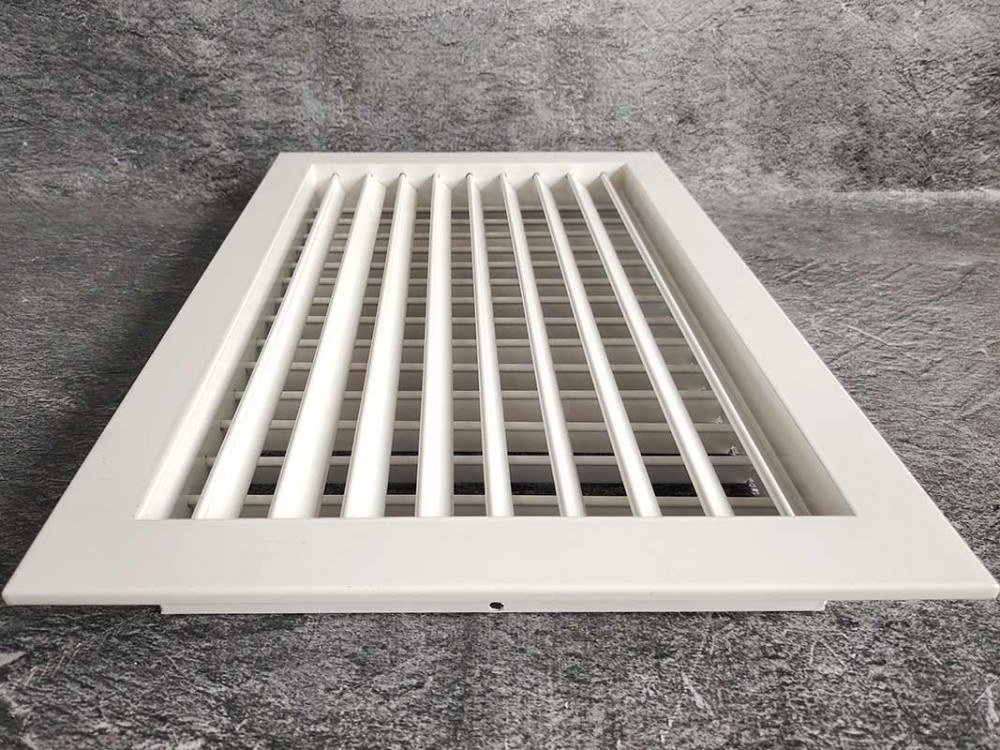

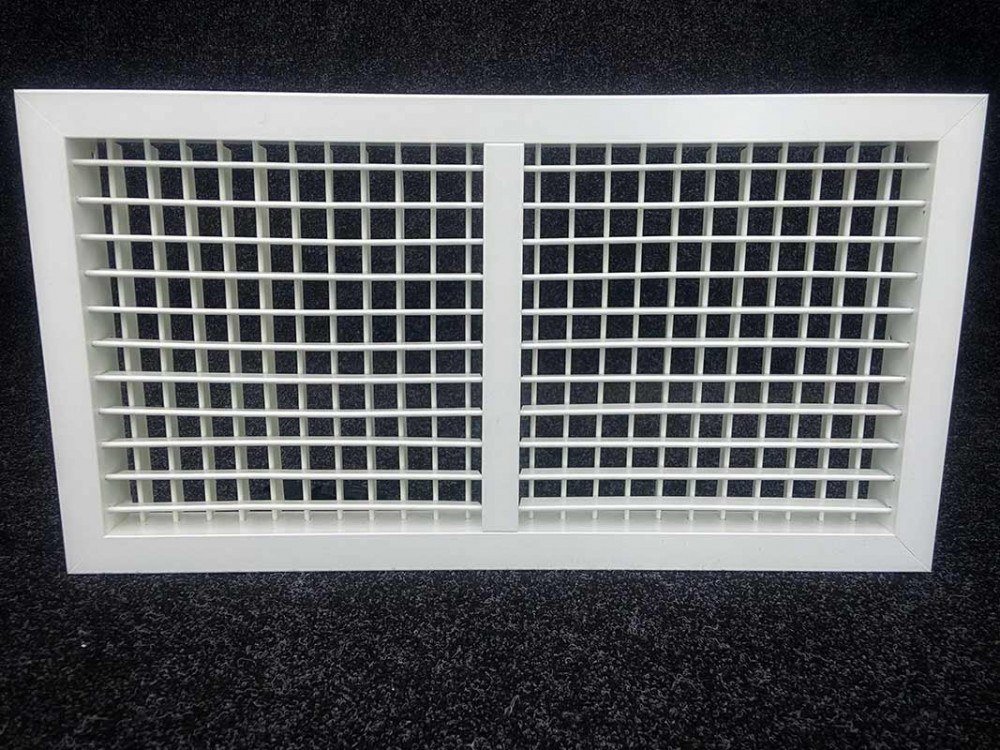

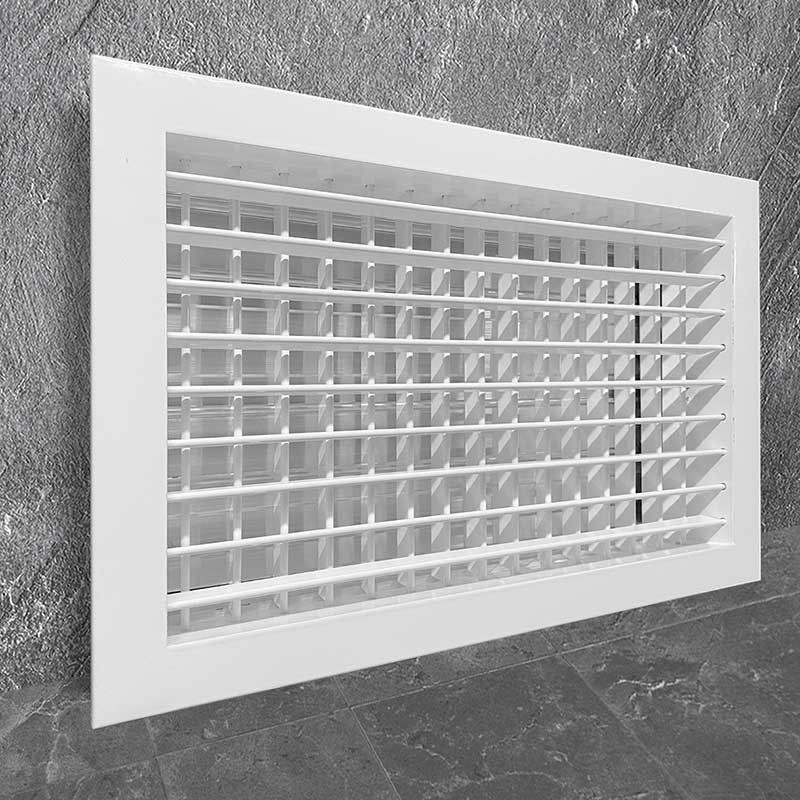

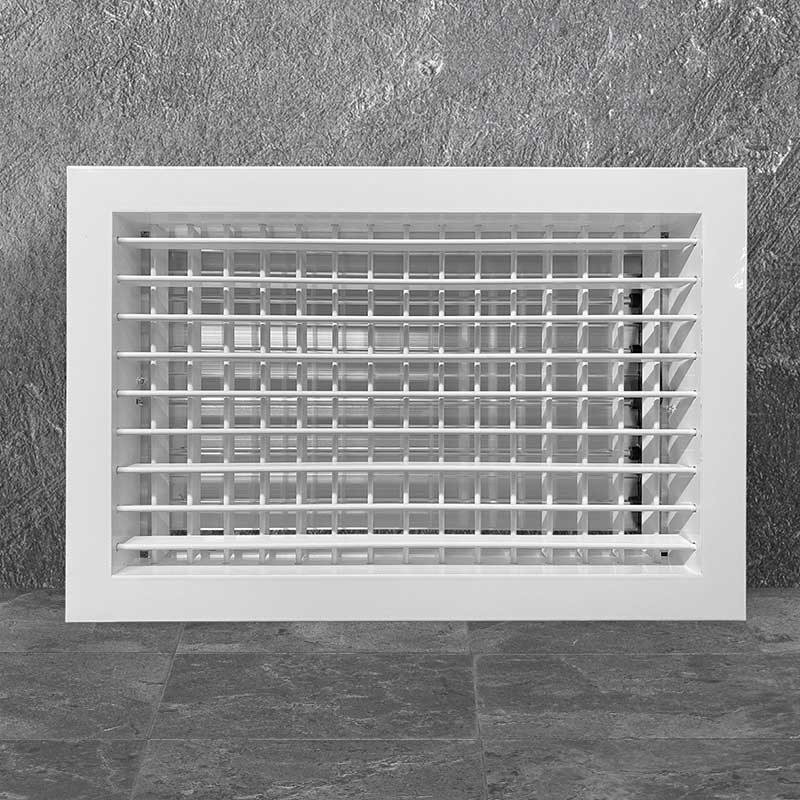

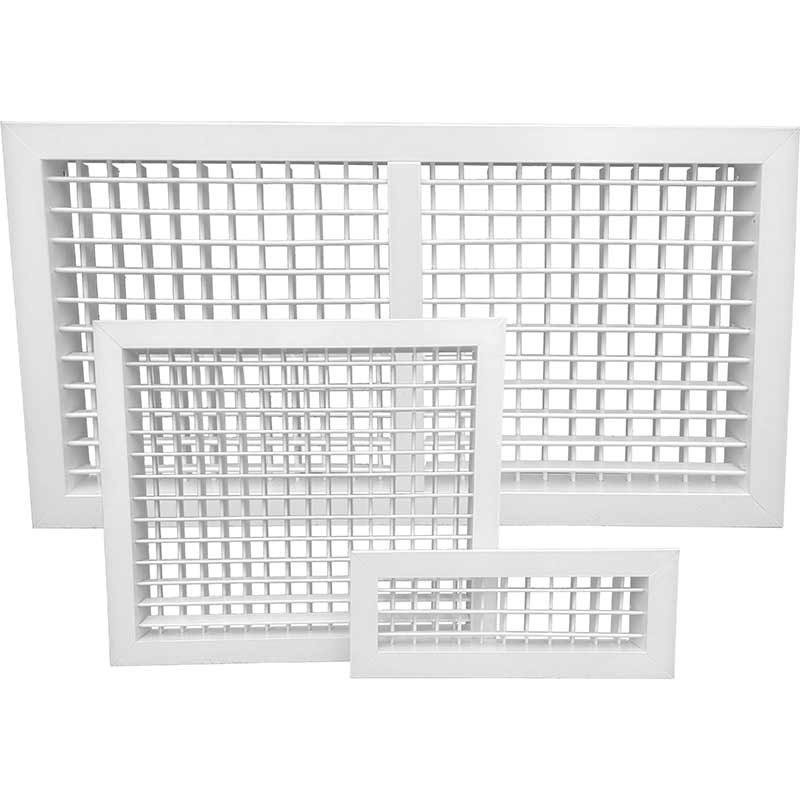

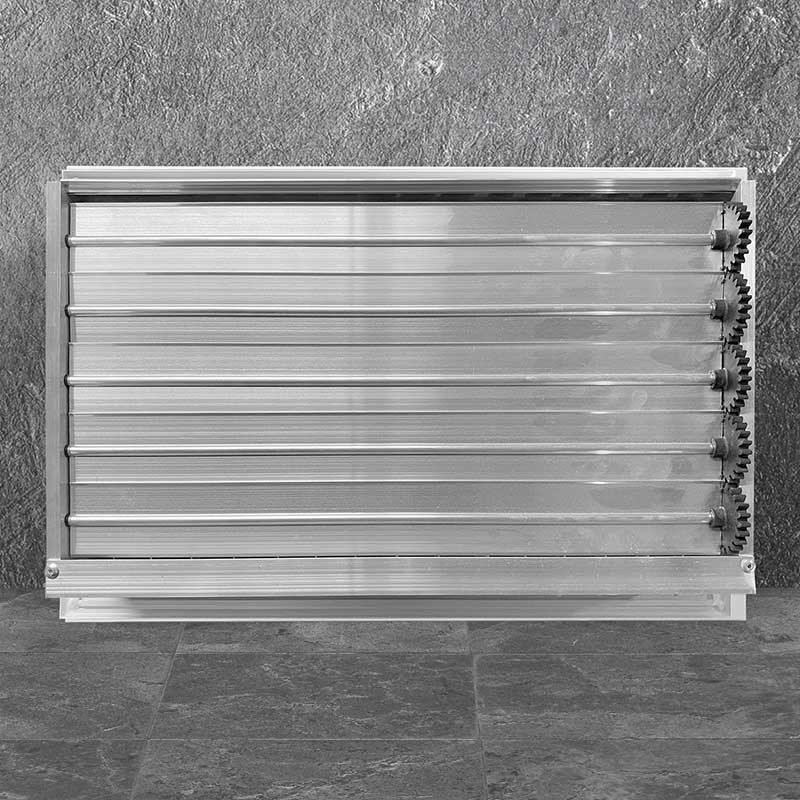

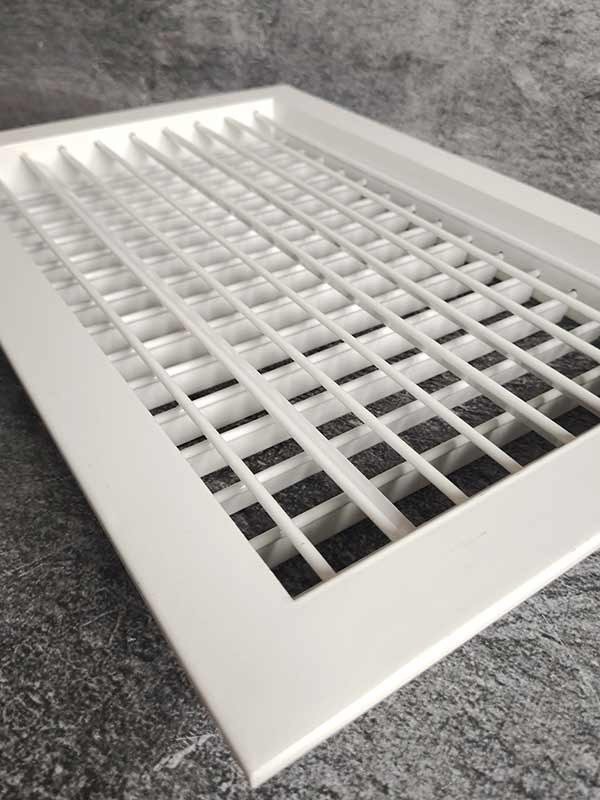

Двухрядная регулируемая решётка ДВР AIRS. Двухрядная решётка ДВР сочетает два независимых ряда жалюзи — горизontальный и вертикальный, поэтому позволяет не только направлять поток вверх-вниз и влево-вправо, но и сужать или расширять струю воздуха, точно адресуя её в нужную зону помещения.
Подобрать размер ДВР
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Дополнительная комплектация
отсутствует

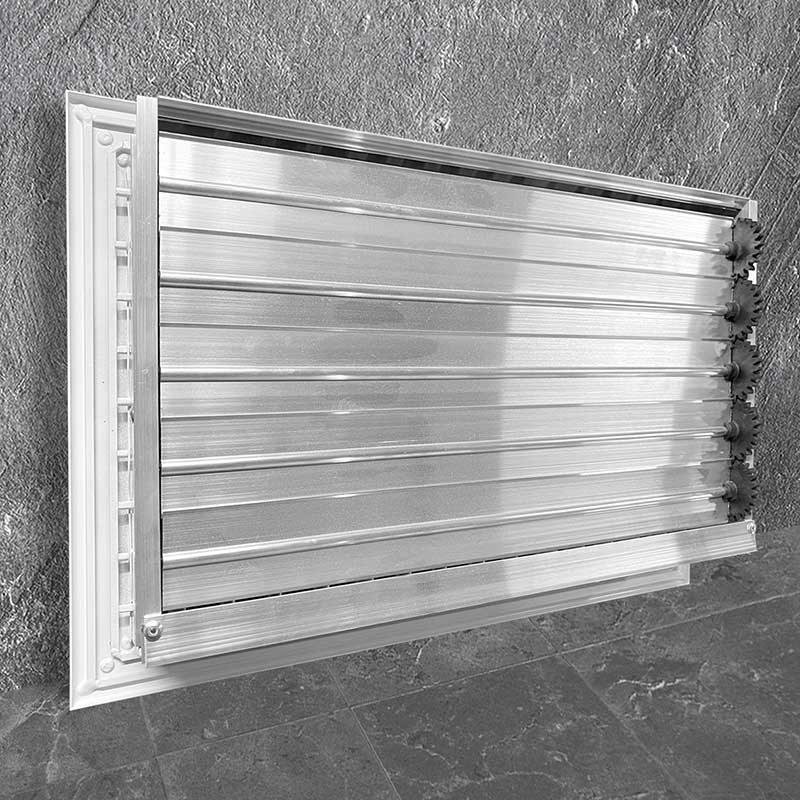

регулятор потока воздуха (РП)
G3
G4
M5
F7
F9
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

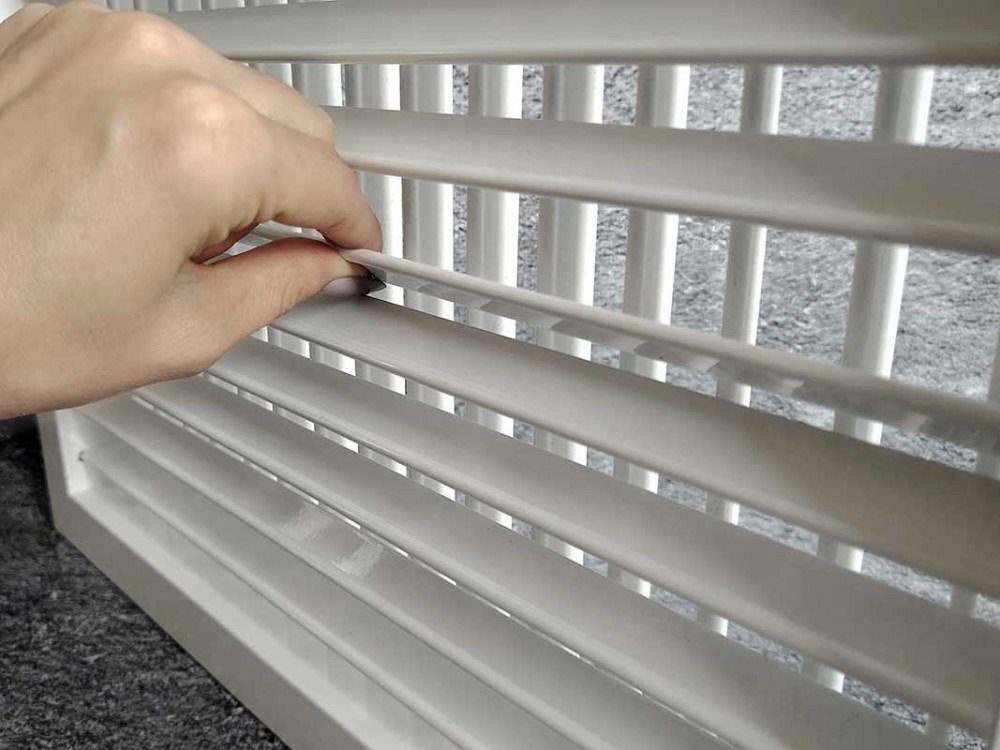

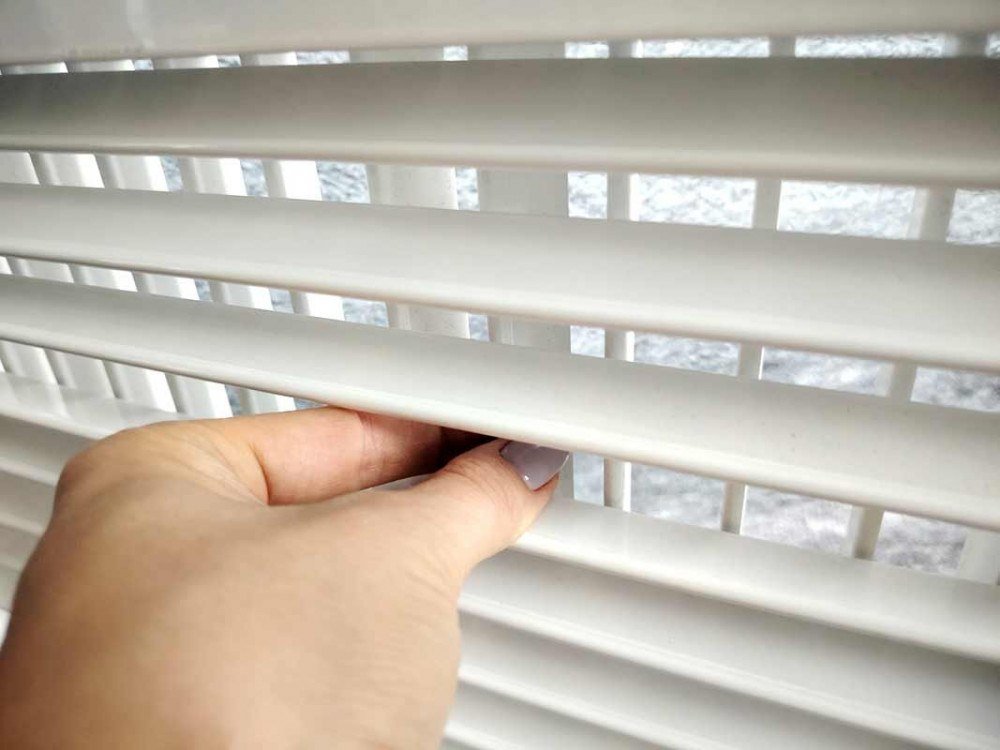

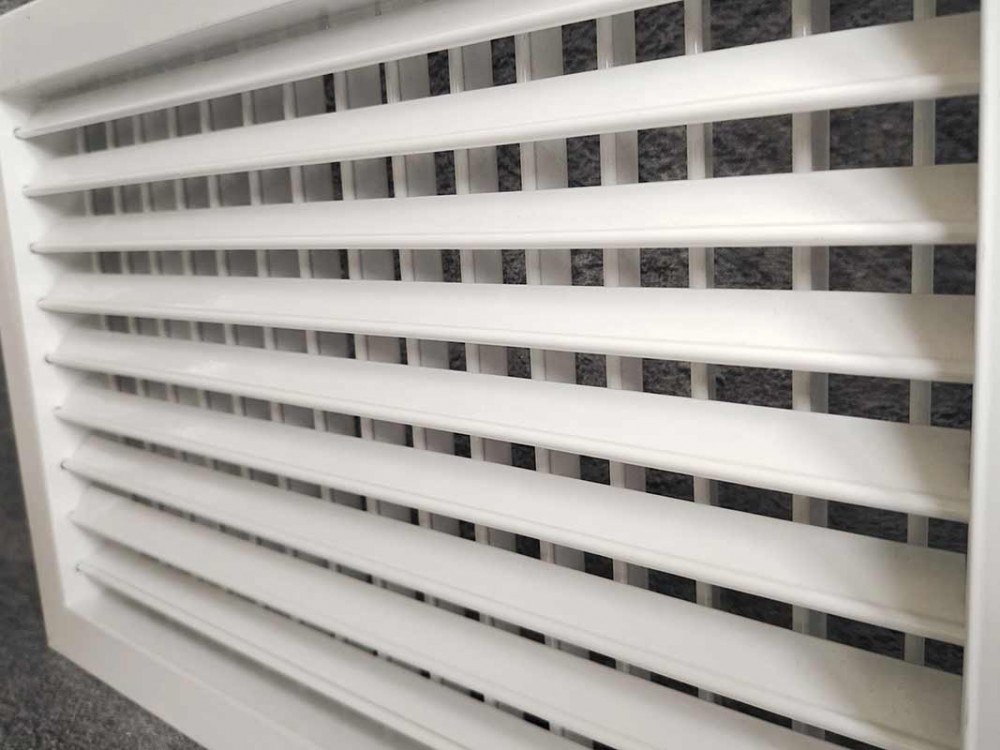

Двухрядная решётка ДВР сочетает два независимых ряда жалюзи — горизontальный и вертикальный, поэтому позволяет не только направлять поток вверх-вниз и влево-вправо, но и сужать или расширять струю воздуха, точно адресуя её в нужную зону помещения.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх/вниз и влево/вправо
Количество рядов жалюзи: два ряда
Корпус: прямоугольный
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

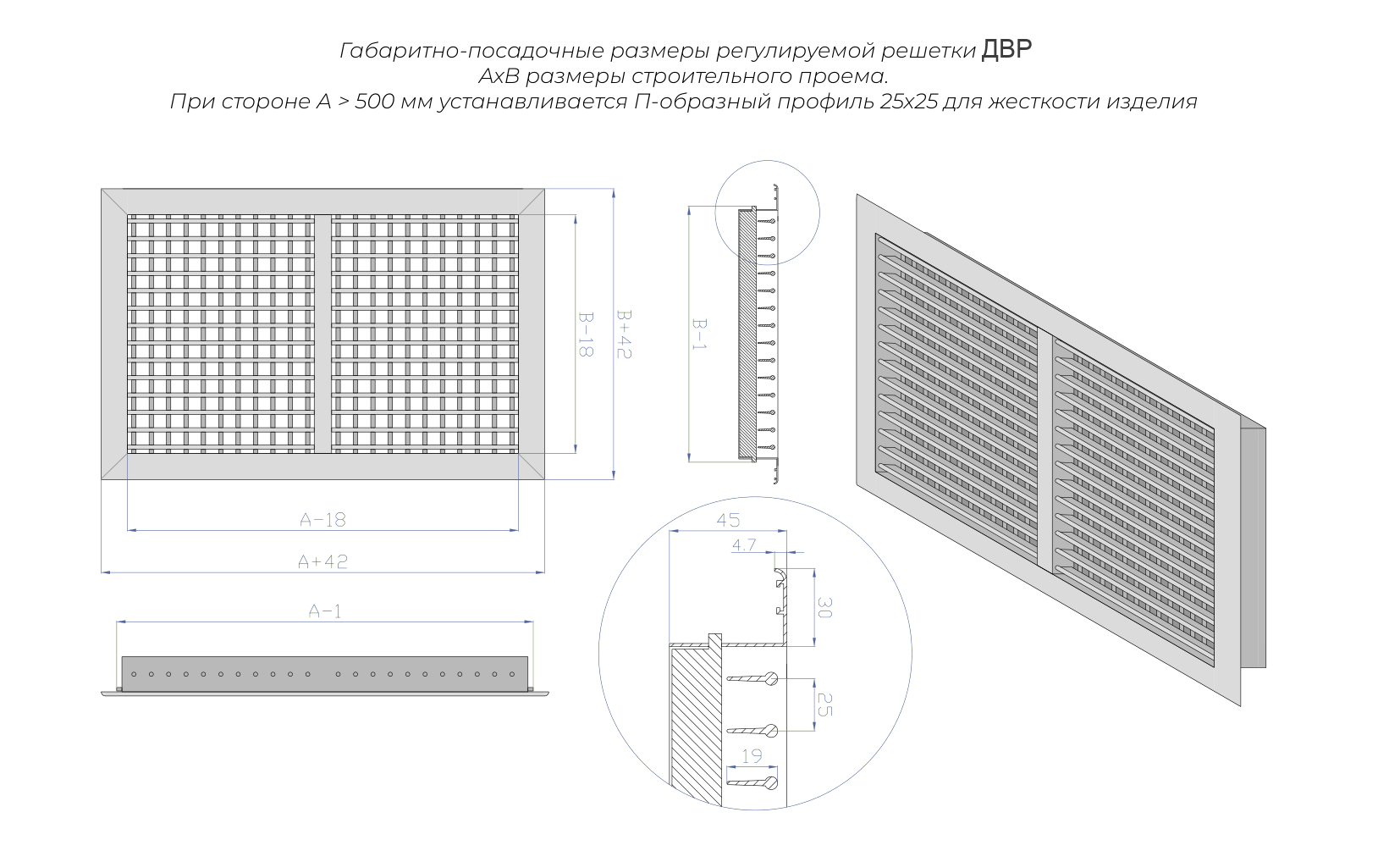

Чертёж и габаритные размеры ДВР:

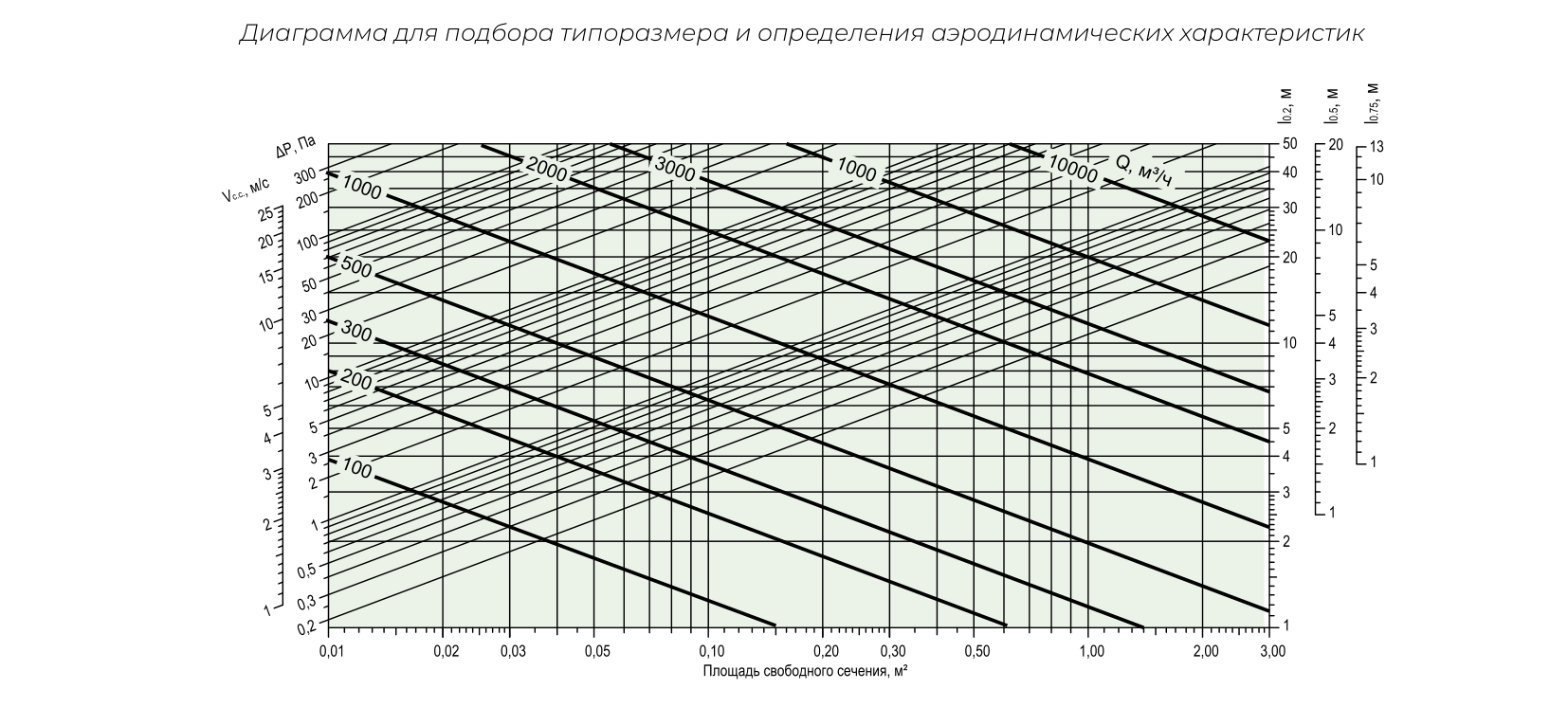

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ДВР:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ДВР:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.006
0.21
150×150
0.014
0.34
200×200
0.025
0.49
250×250
0.039
0.68
400×400
0.101
1.40
500×500
0.158
2.04
600×600
0.227
2.78
700×700
0.309
3.65
800×800
0.403
4.63
900×900
0.510
5.73
1000×1000
0.630
6.94
1100×1100
0.762
8.27
1200×1200
0.907
9.72
1300×1300
1.065
11.28
1400×1400
1.235
12.97
1500×1500
1.418
14.77
1600×1600
1.613
16.68
1700×1700
1.821
18.71
1800×1800
2.041
20.86
1900×1900
2.274
23.13
2000×2000
2.520
25.51

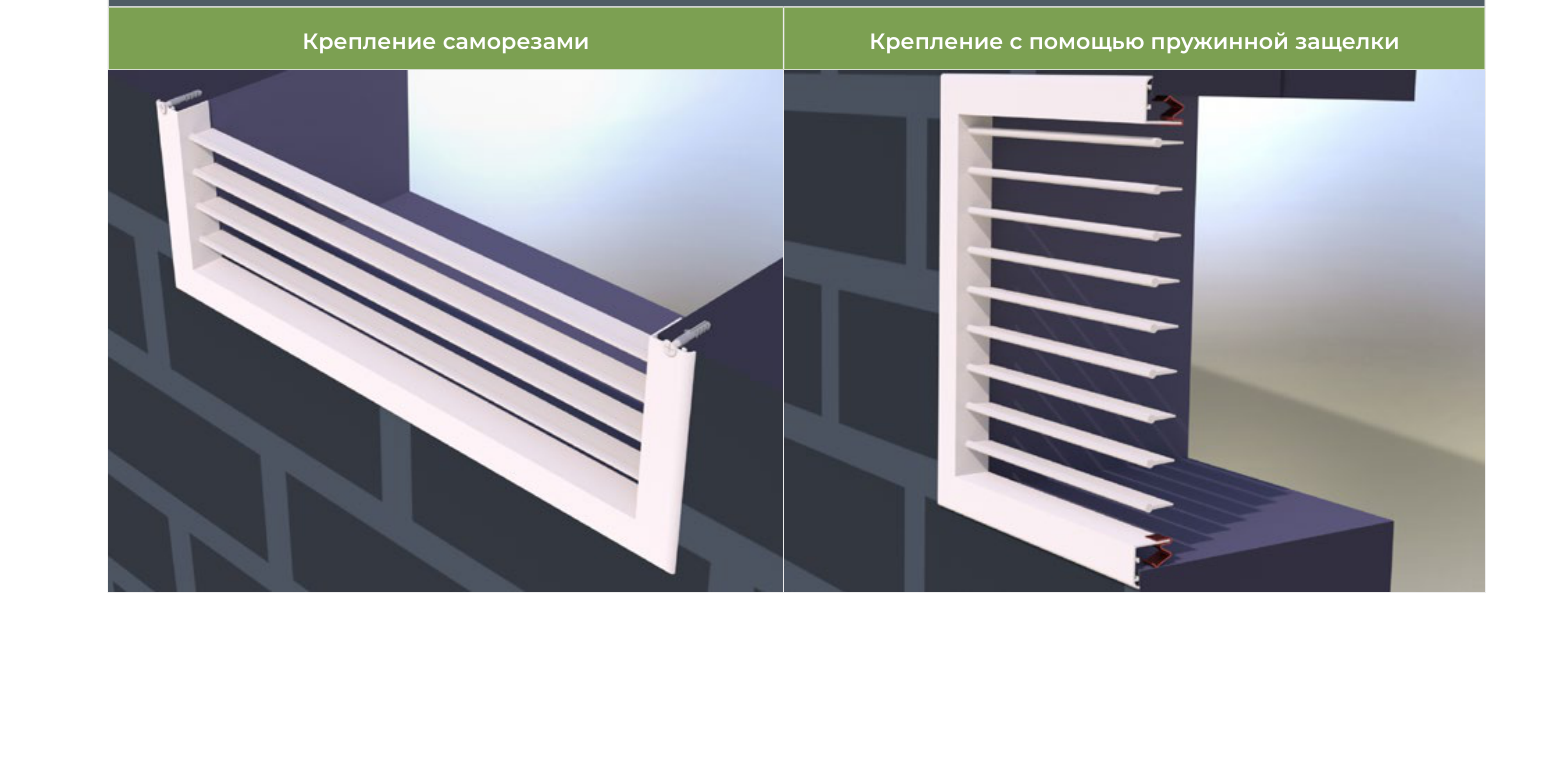

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ДВР - 300×500 - RAL 9016 - П
ДВР
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
