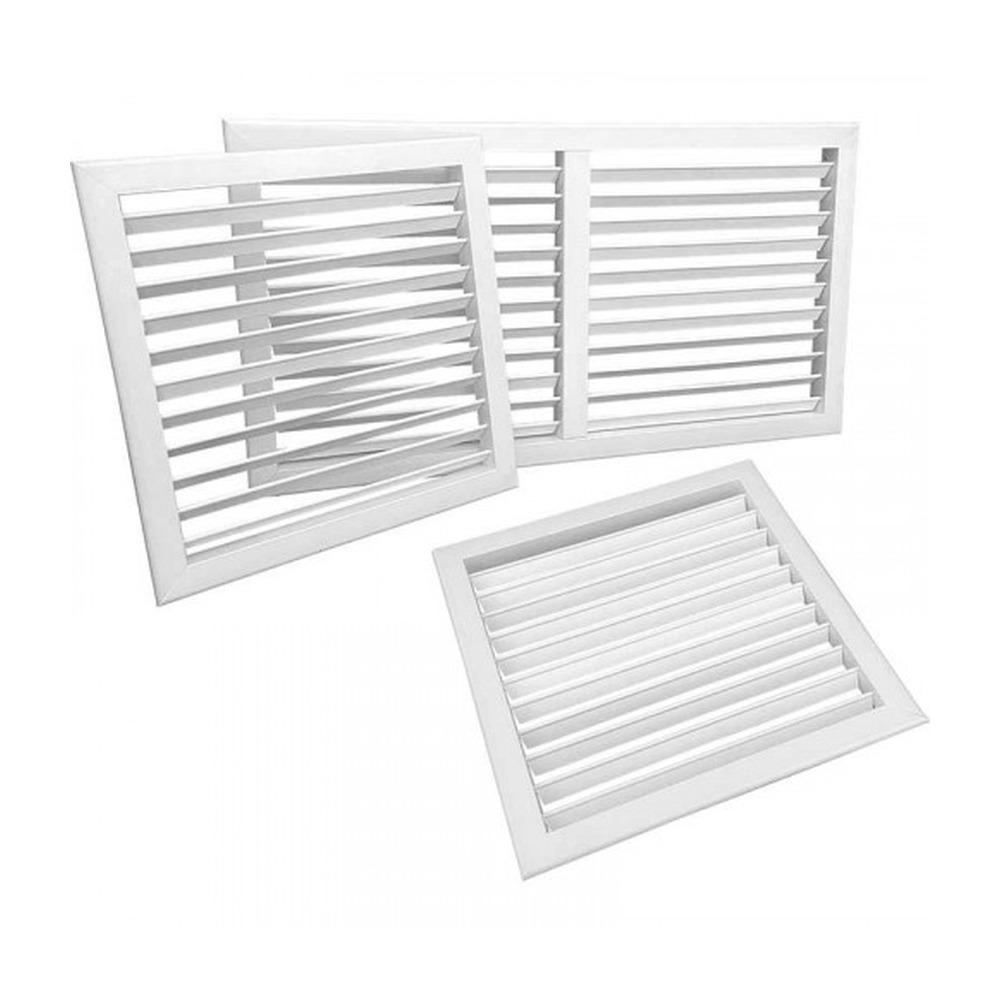

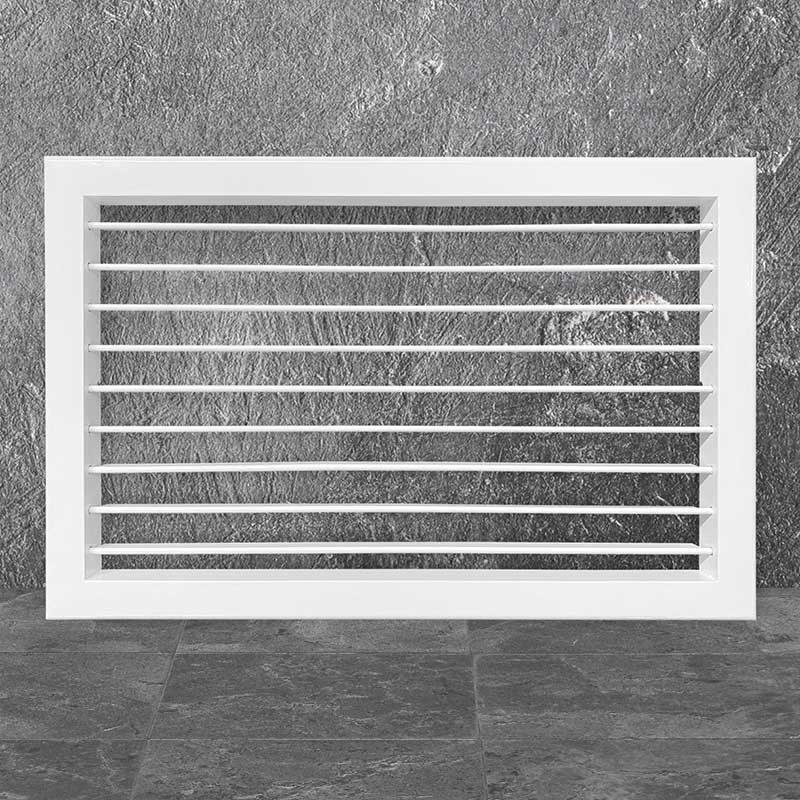

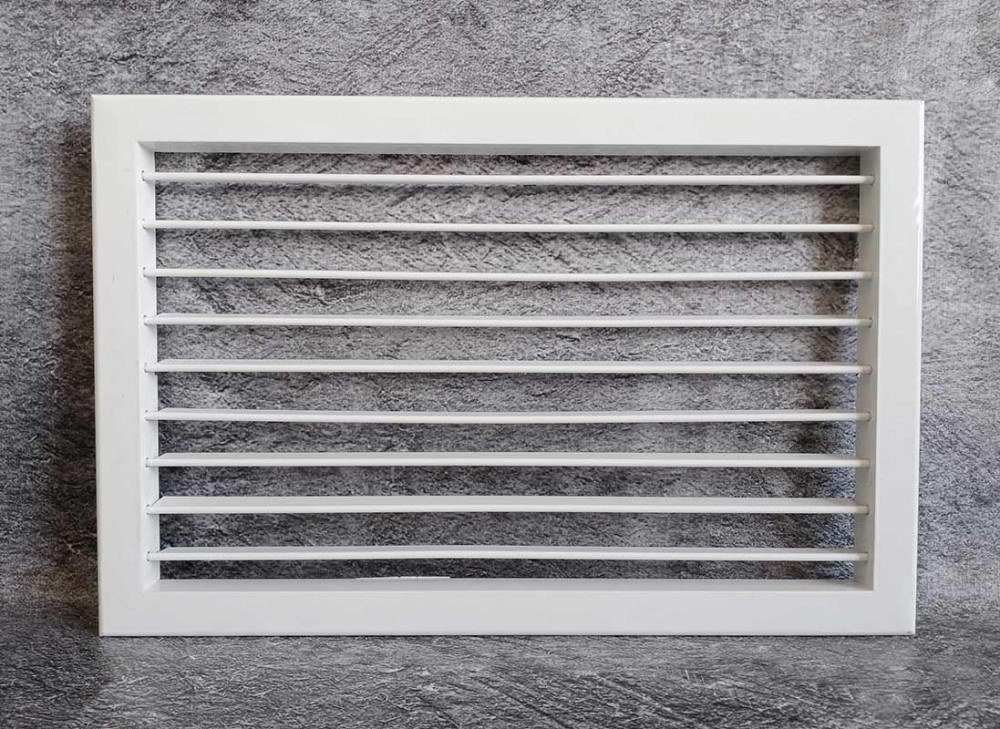

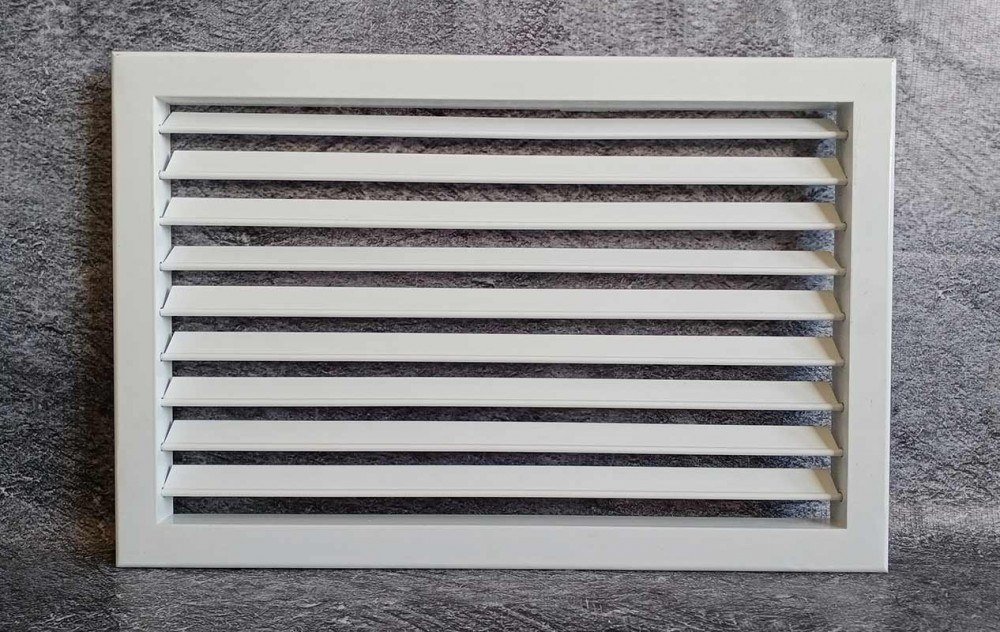

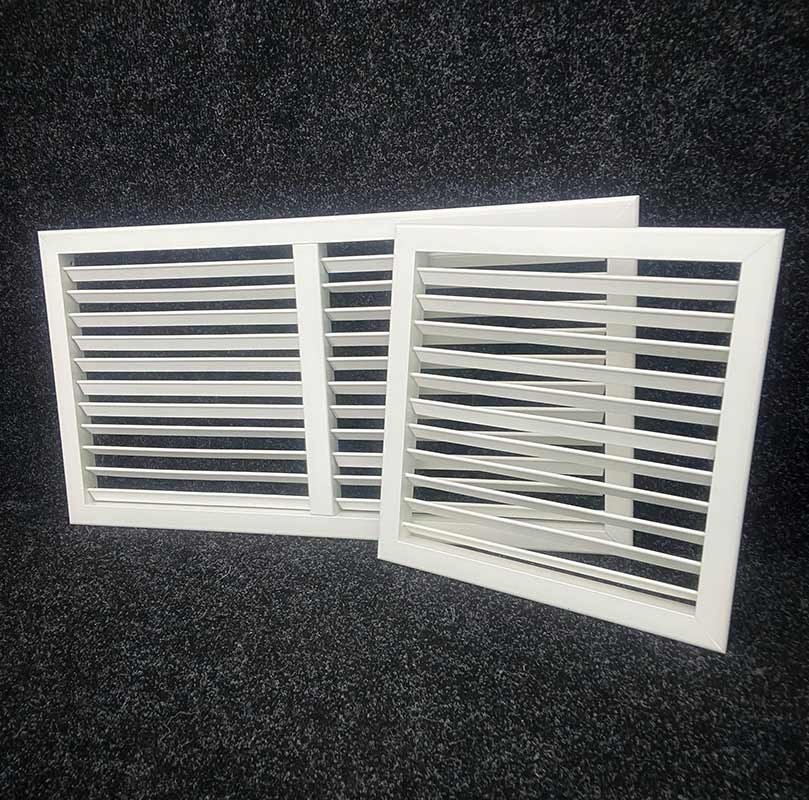

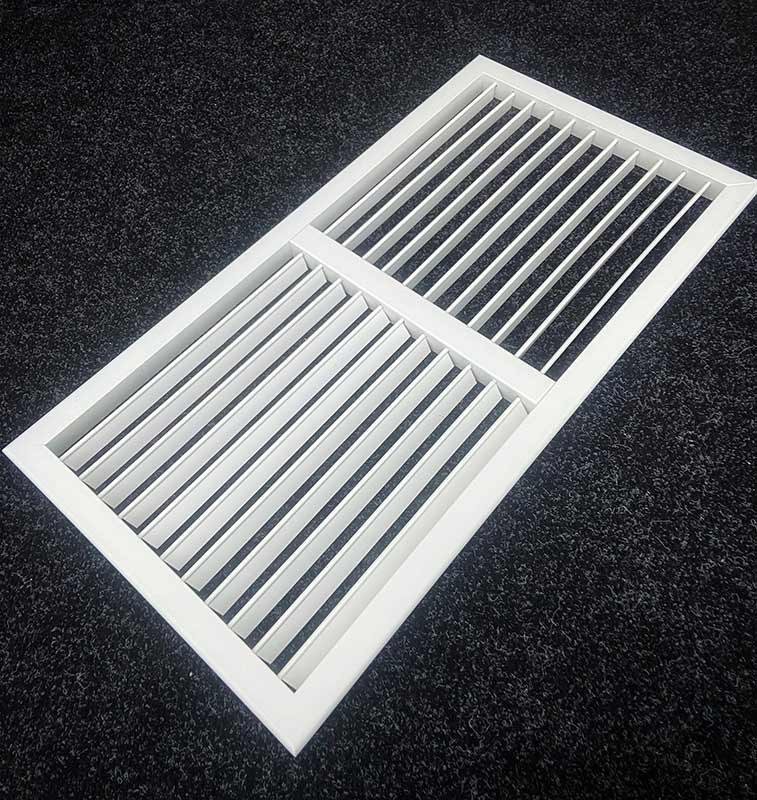

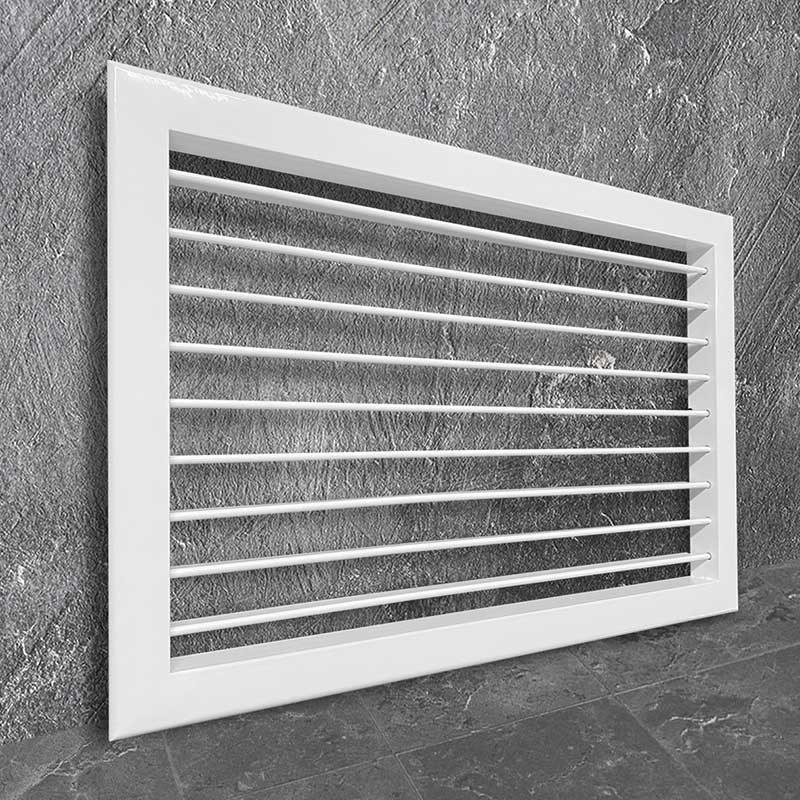

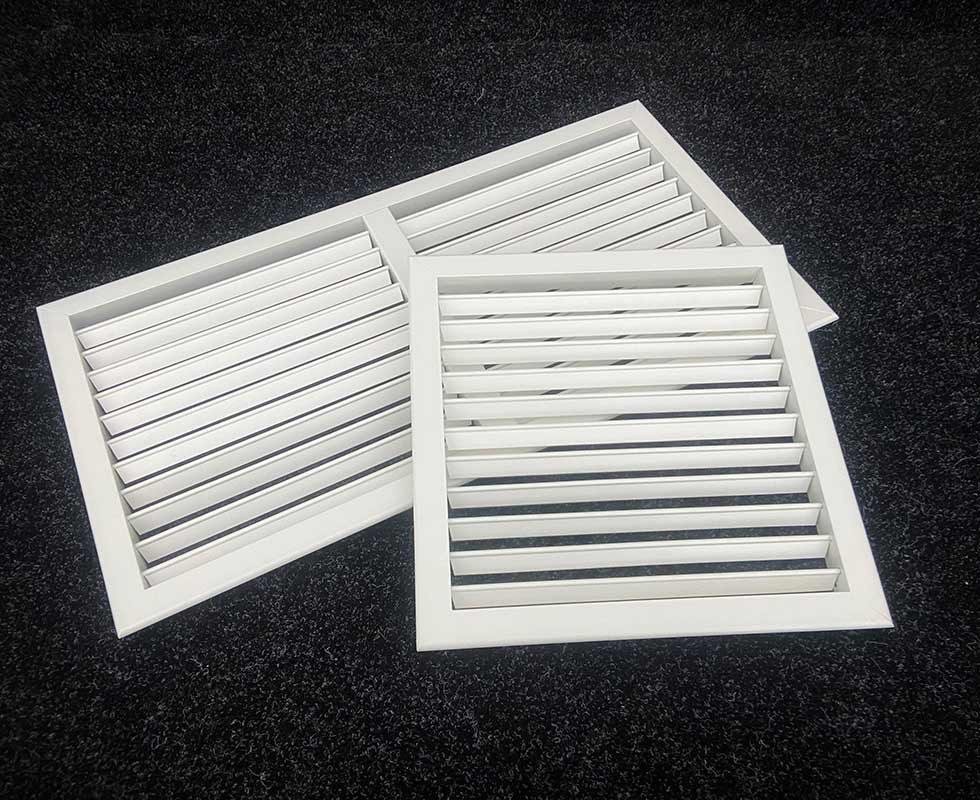

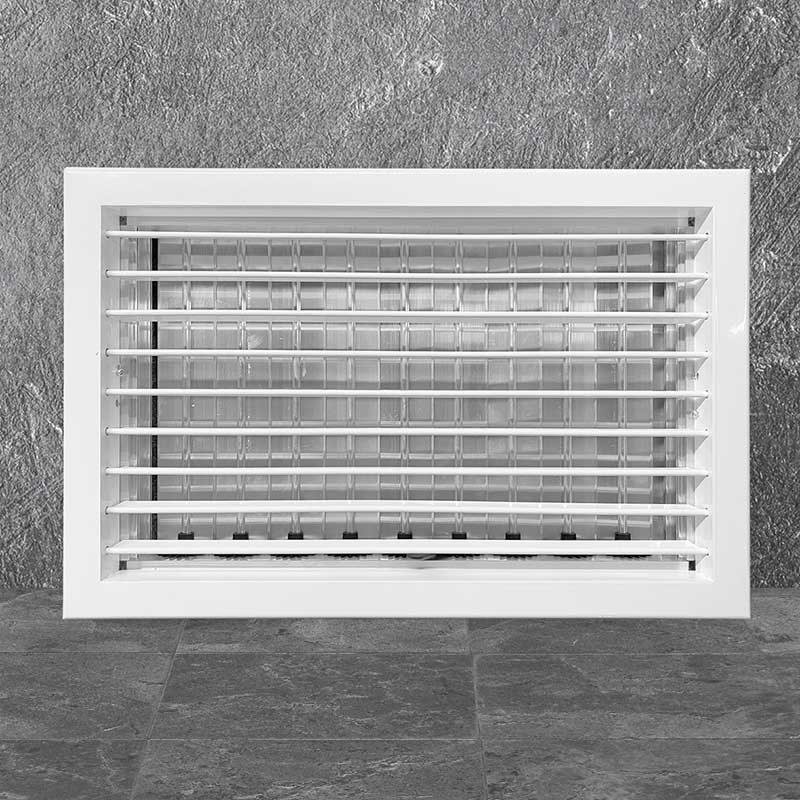

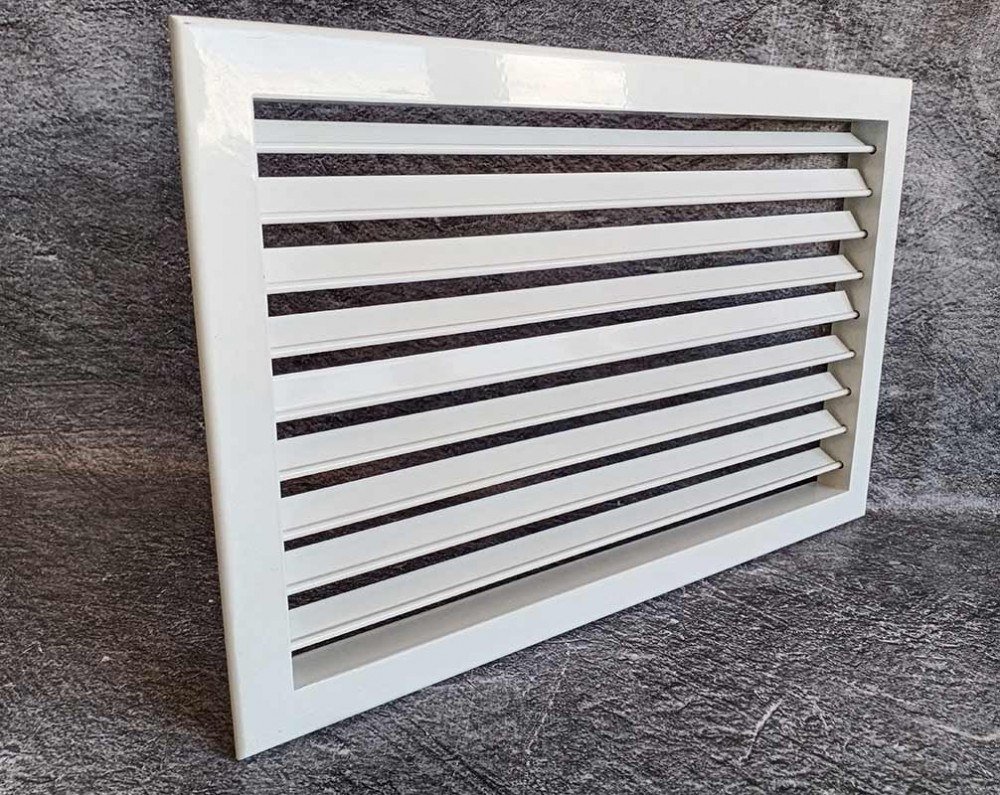

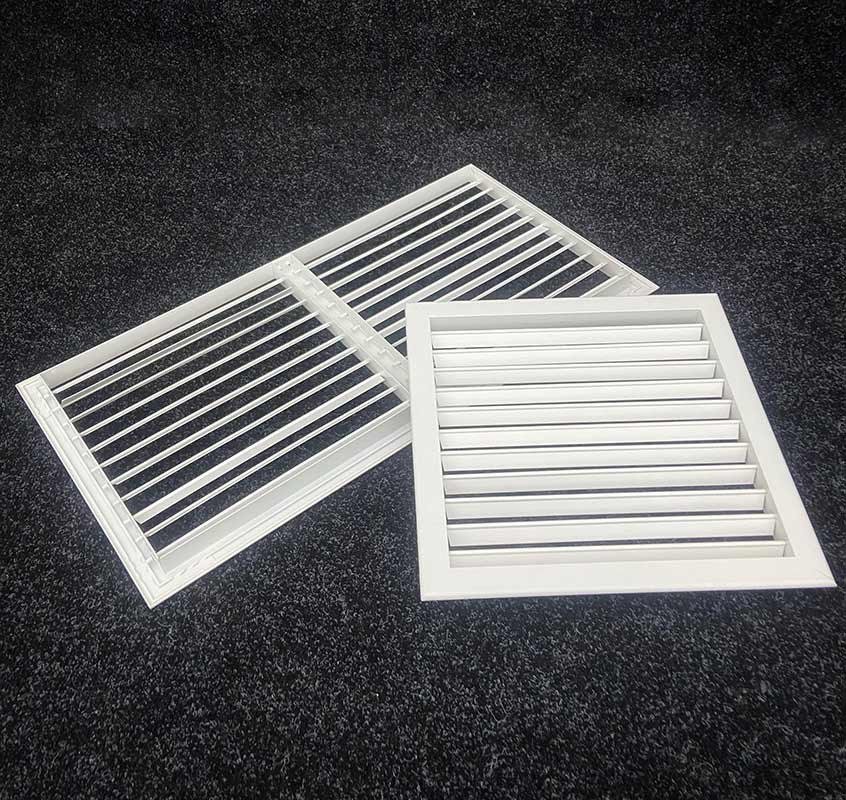

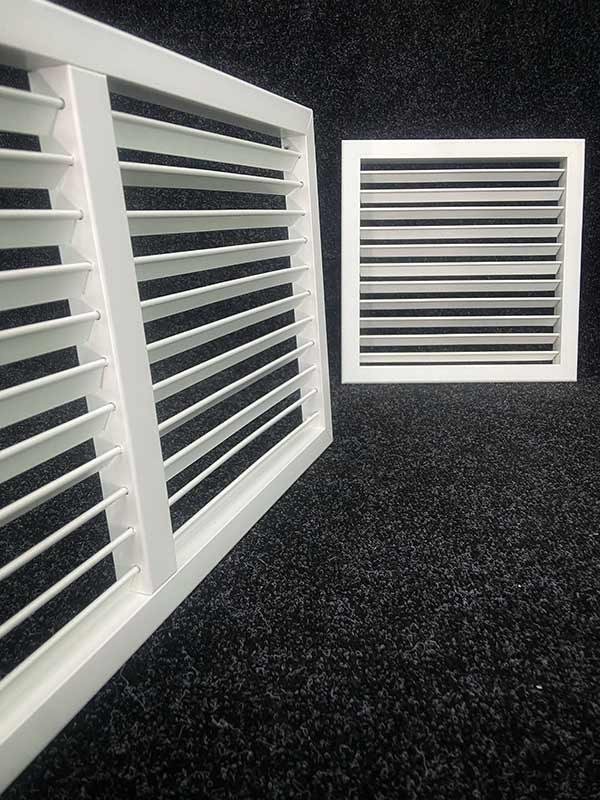

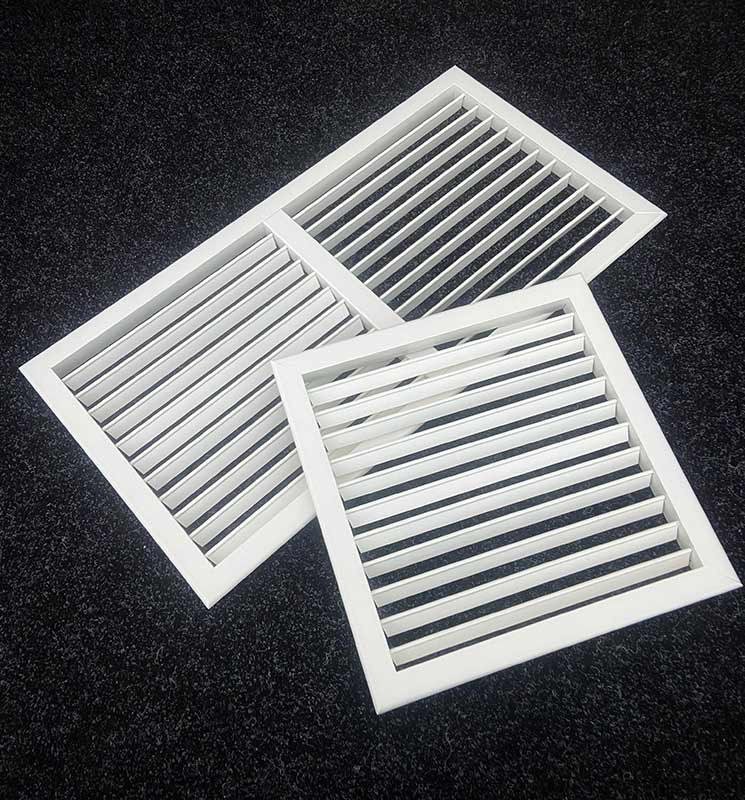

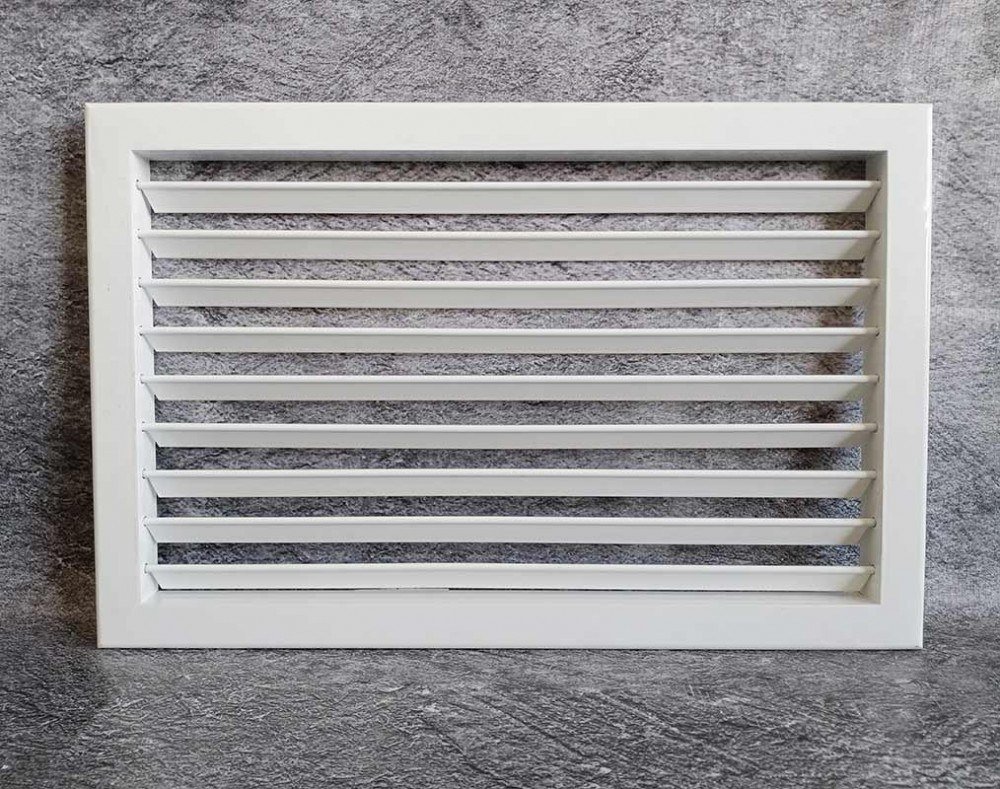

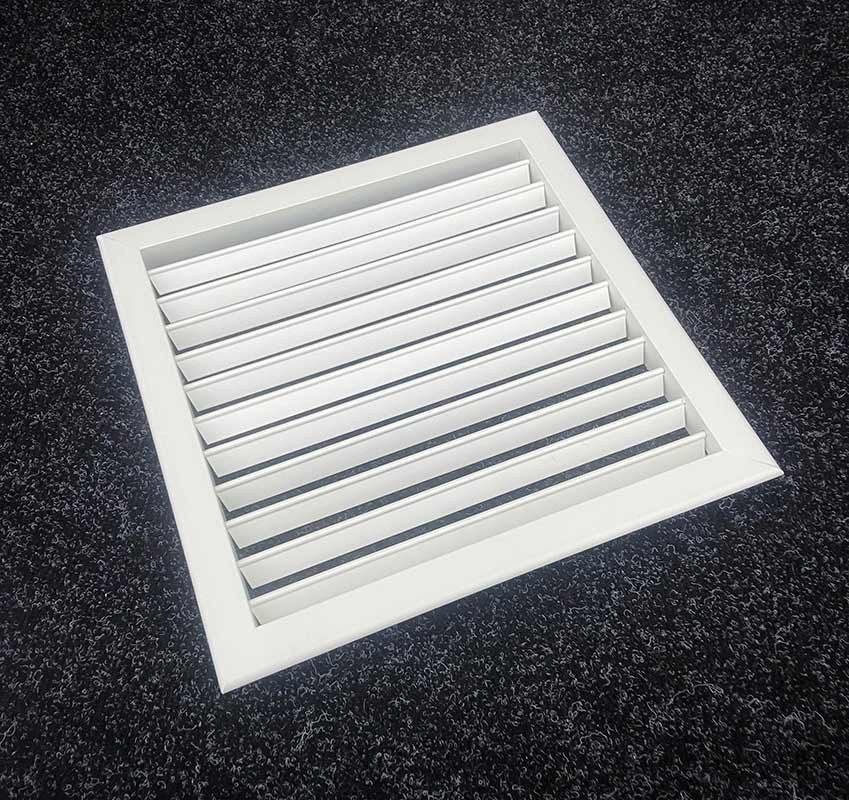

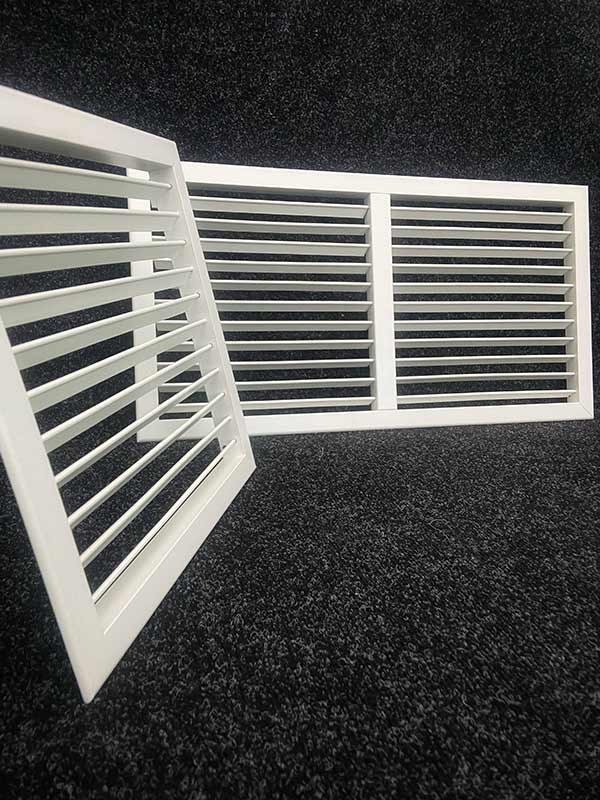

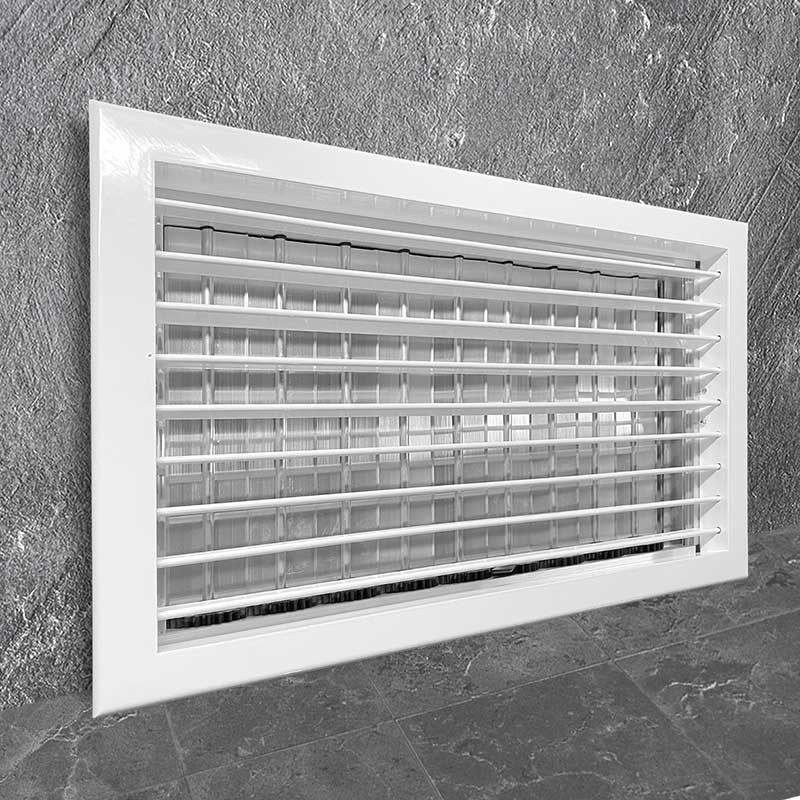

Однорядная регулируемая решётка ОГР AIRS. Однорядная регулируемая решётка ОГР устанавливается в прямоугольные вентиляционные каналы и строительные проёмы приточно-вытяжных систем и систем кондиционирования.
Подобрать размер ОГР
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Дополнительная комплектация
отсутствует

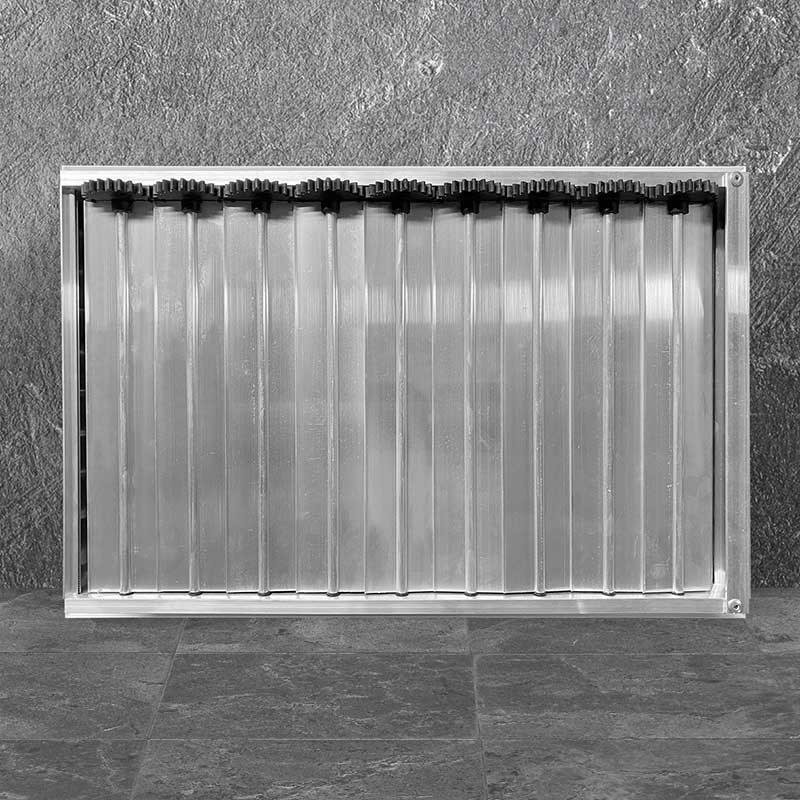

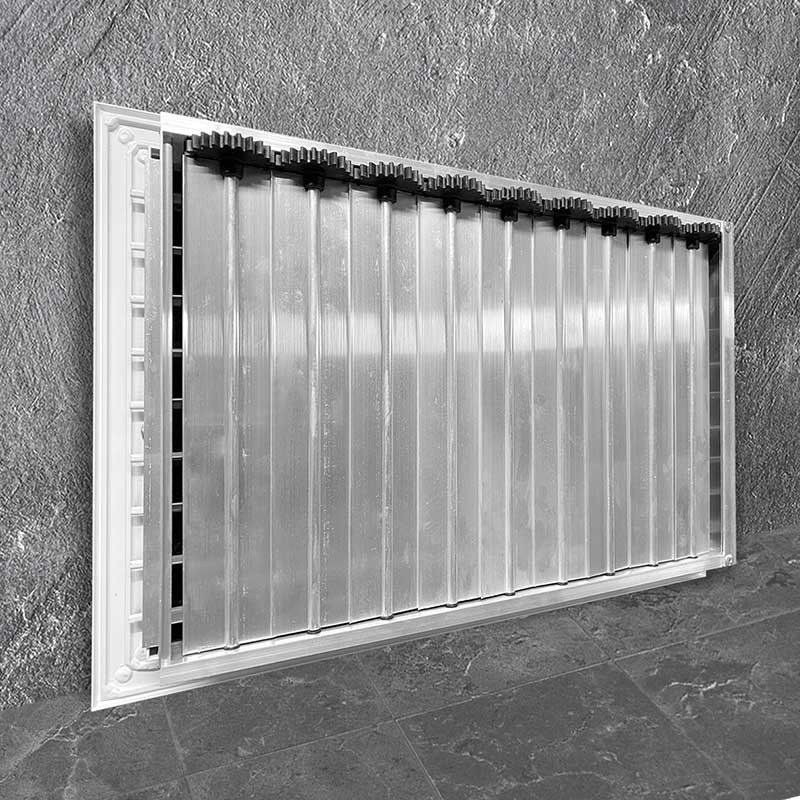

регулятор потока воздуха (РП)
G3
G4
M5
F7
F9
Монтажная рама
отсутствует

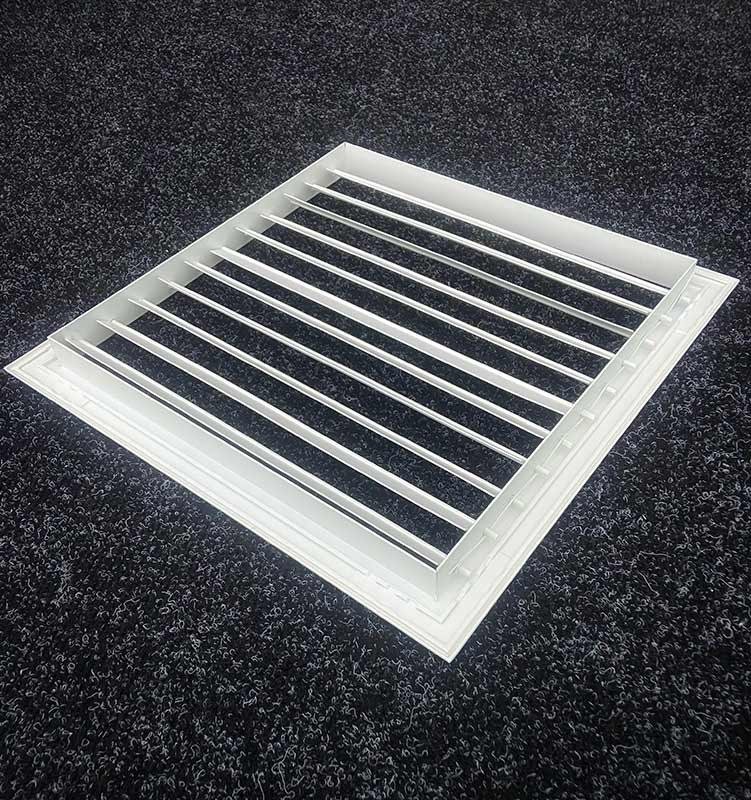

монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Однорядная регулируемая решётка ОГР устанавливается в прямоугольные вентиляционные каналы и строительные проёмы приточно-вытяжных систем и систем кондиционирования. Горизontальные каплевидные жалюзи поворачиваются синхронно и позволяют направлять воздушный поток вверх или вниз, регулируя его раздачу по помещению.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх и вниз
Количество рядов жалюзи: один ряд
Корпус: прямоугольный
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

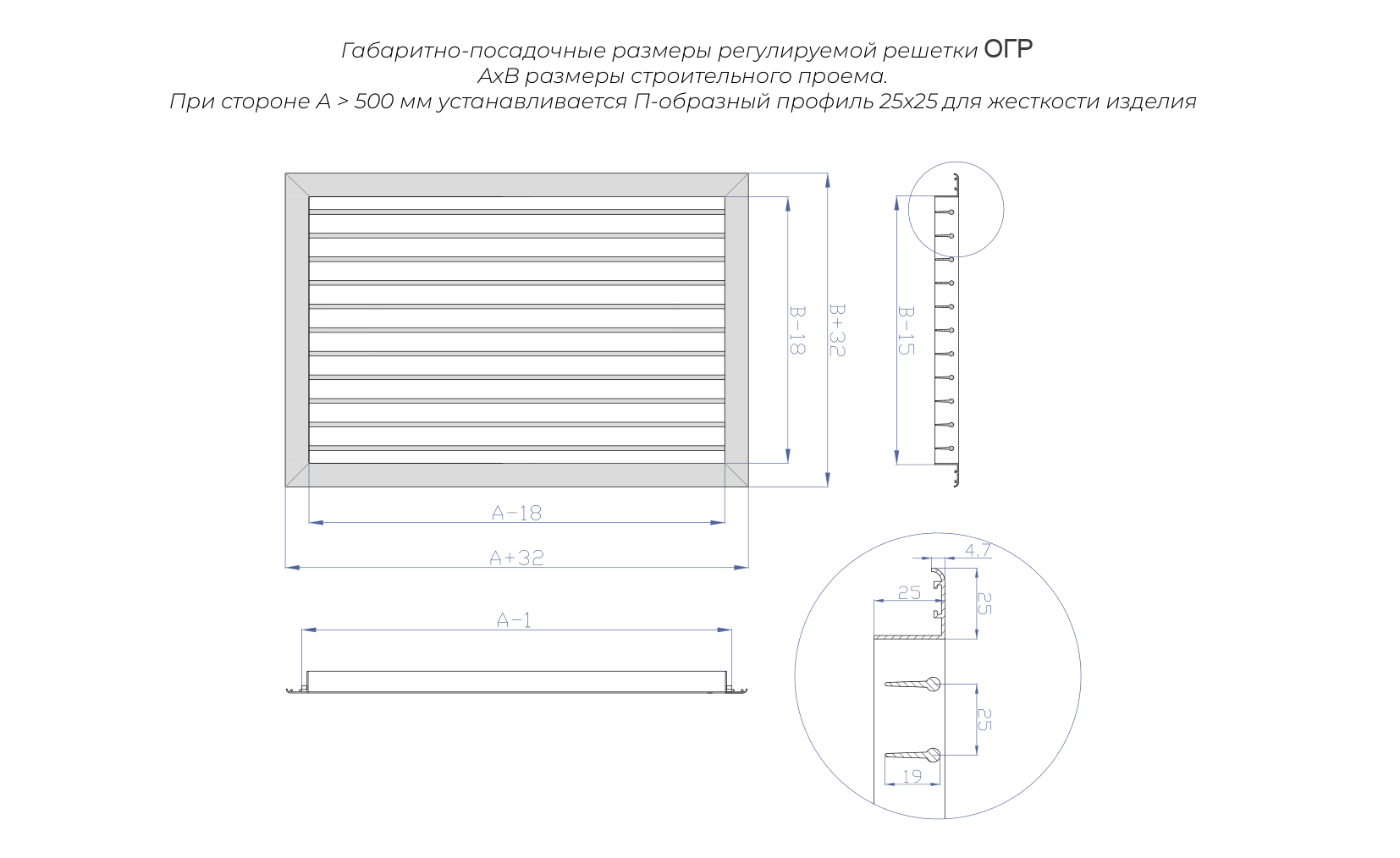

Чертёж и габаритные размеры ОГР:

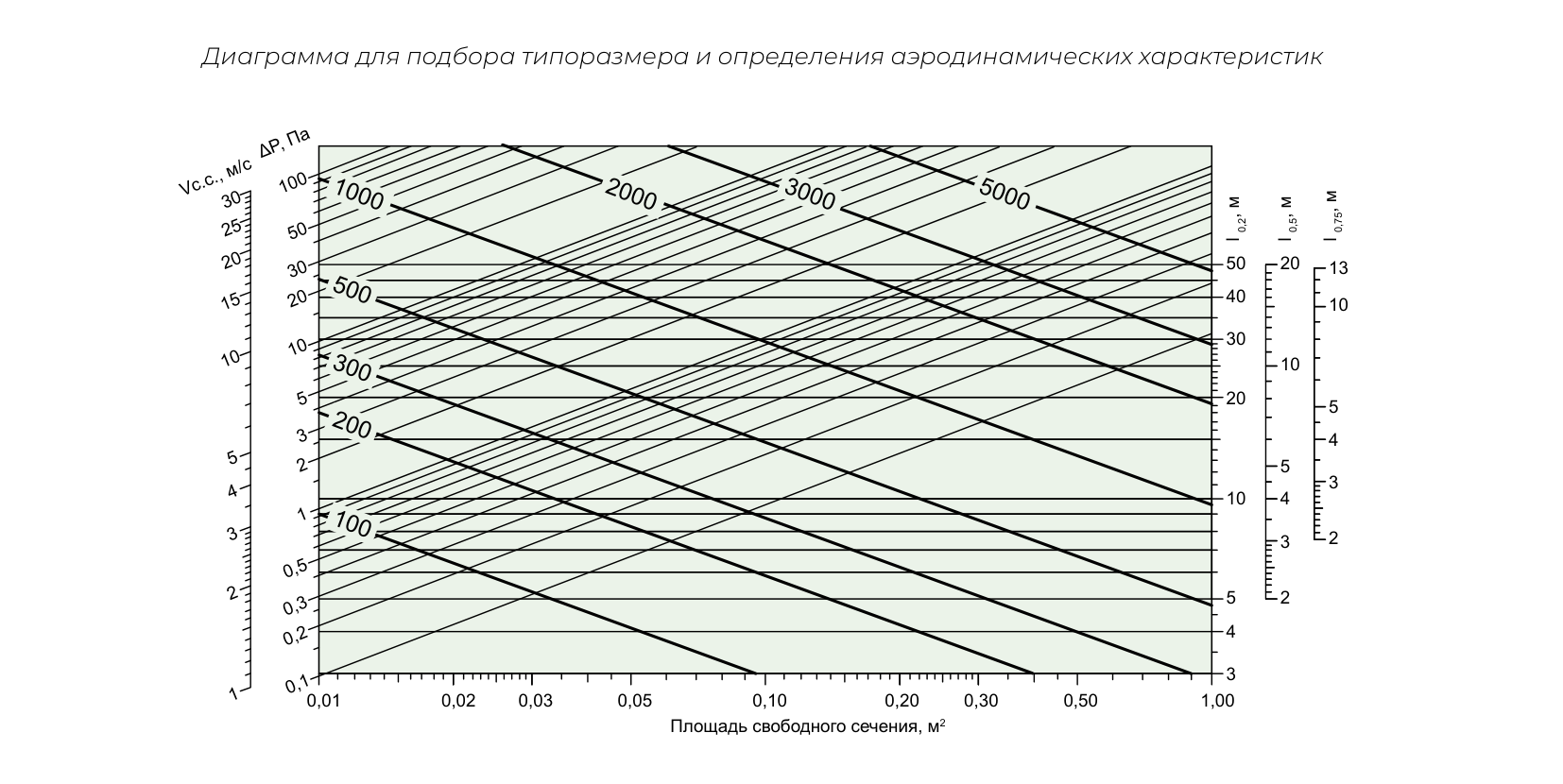

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГР:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГР:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.12
150×150
0.018
0.19
200×200
0.032
0.28
250×250
0.049
0.38
400×400
0.126
0.76
500×500
0.198
1.10
600×600
0.284
1.49
700×700
0.387
1.94
800×800
0.506
2.44
900×900
0.640
3.01
1000×1000
0.790
3.63
1100×1100
0.956
4.31
1200×1200
1.138
5.05
1300×1300
1.335
5.85
1400×1400
1.548
6.71
1500×1500
1.778
7.62
1600×1600
2.022
8.60

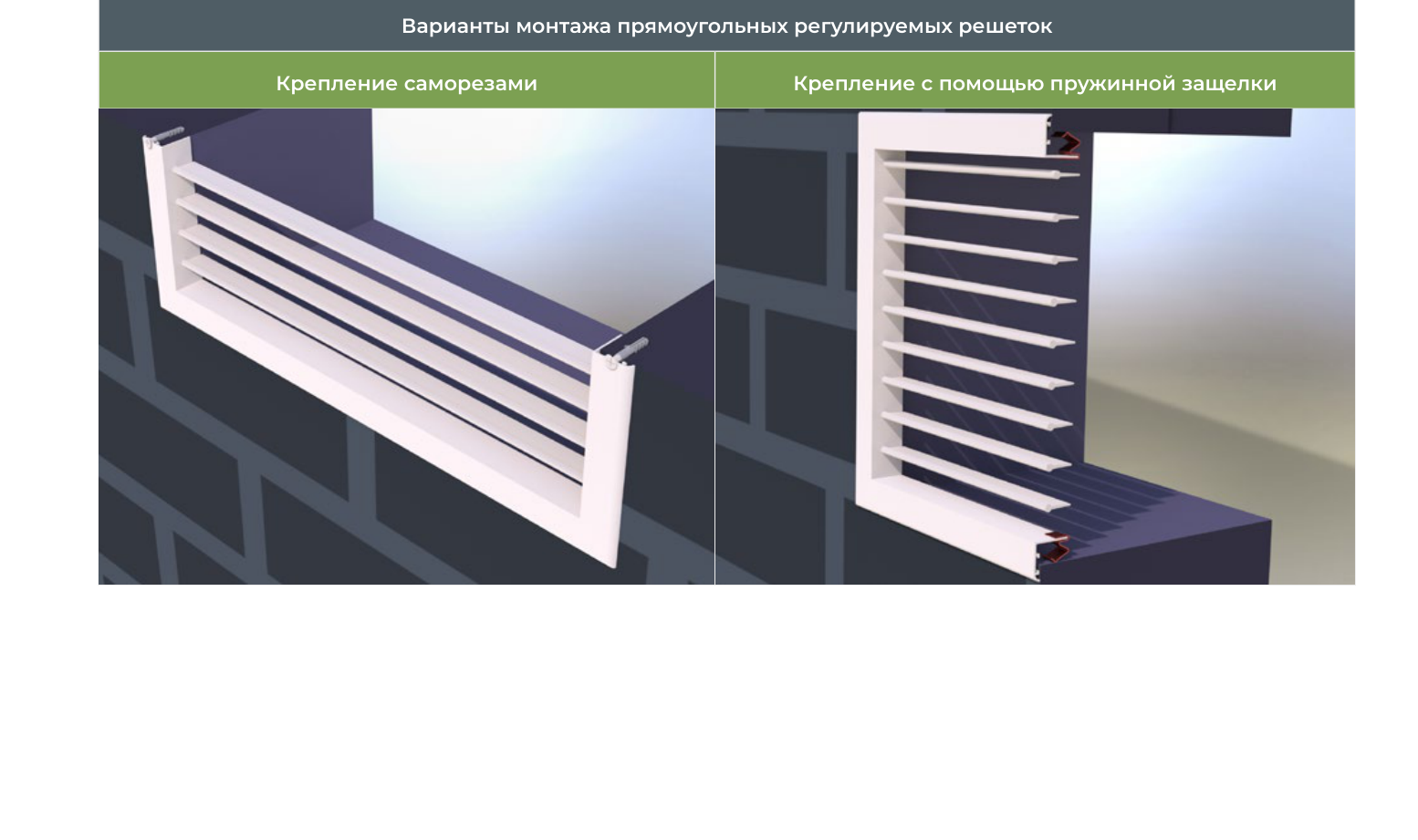

Схема монтажа решётки ОГР:
ОГР - 300×500 - RAL 9016 - П
ОГР
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
