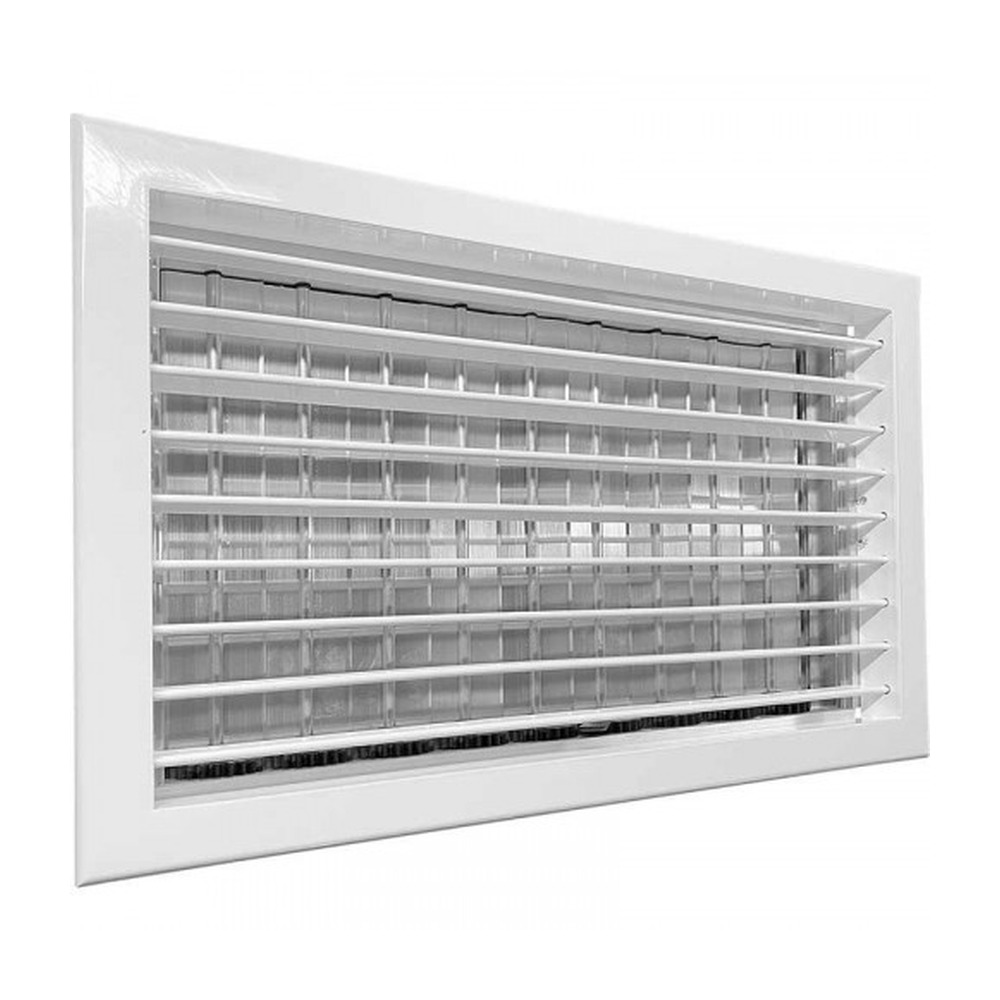

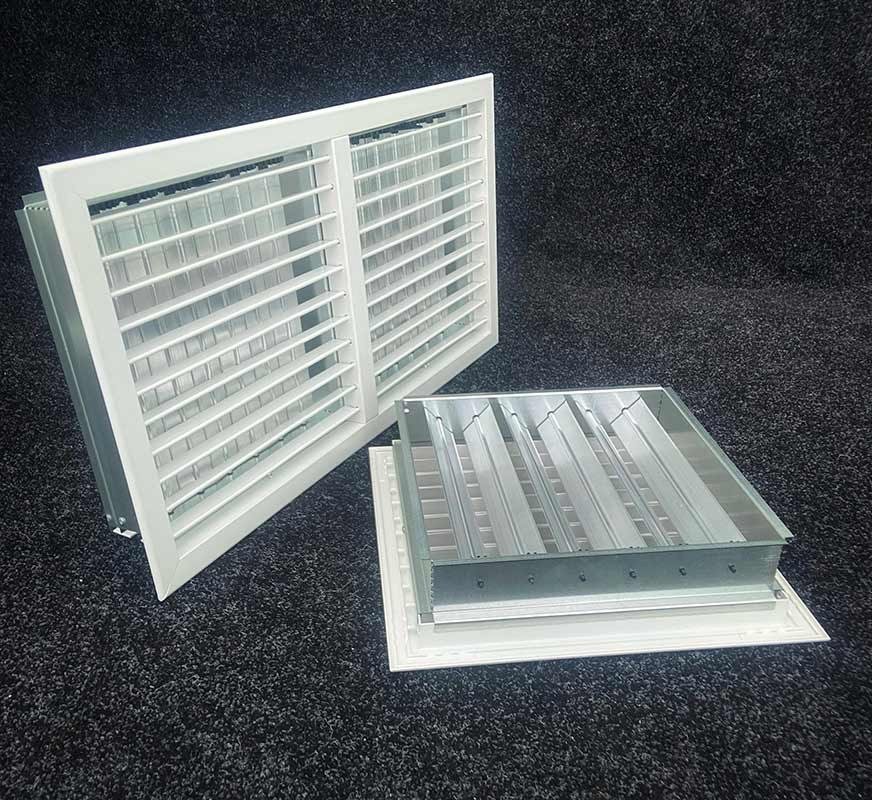

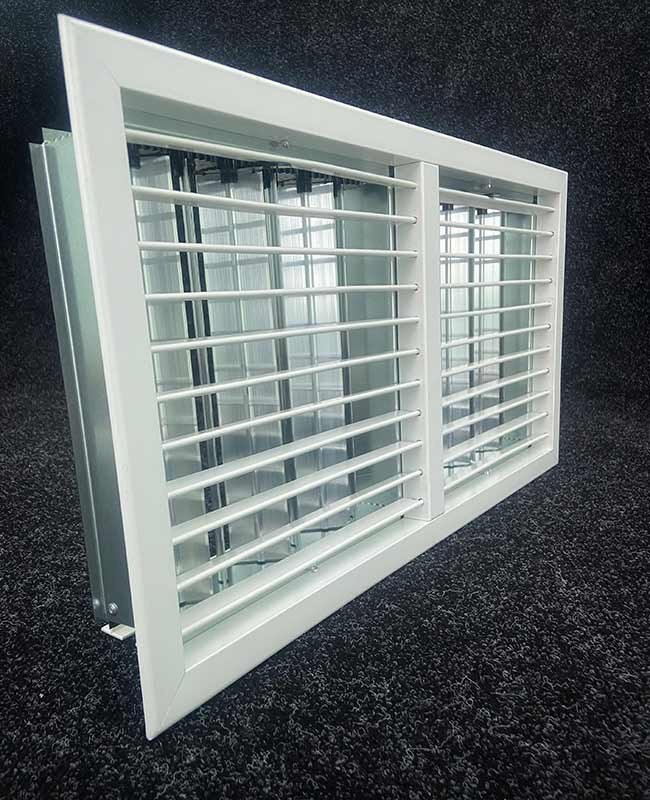

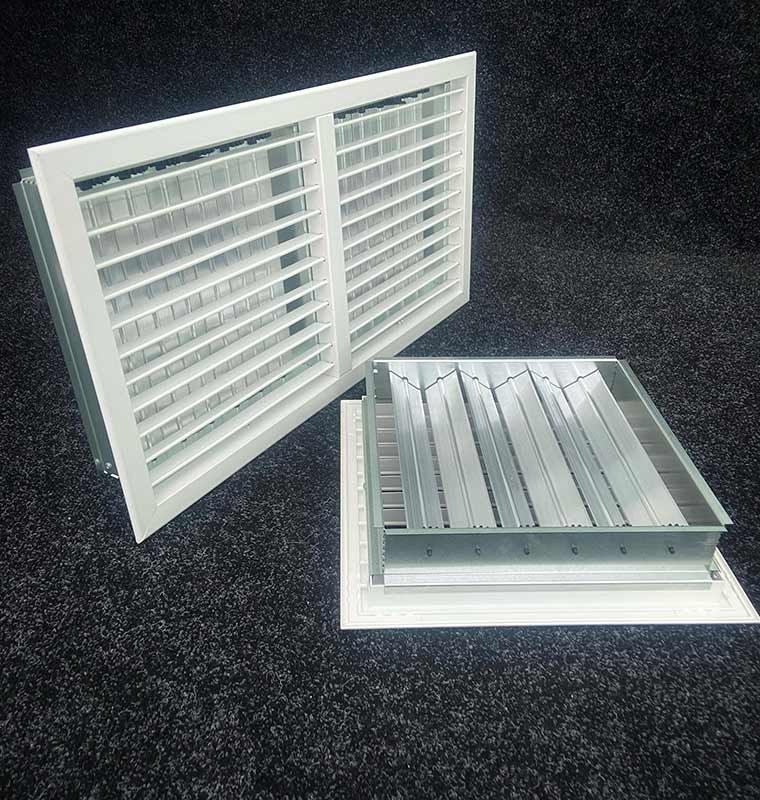

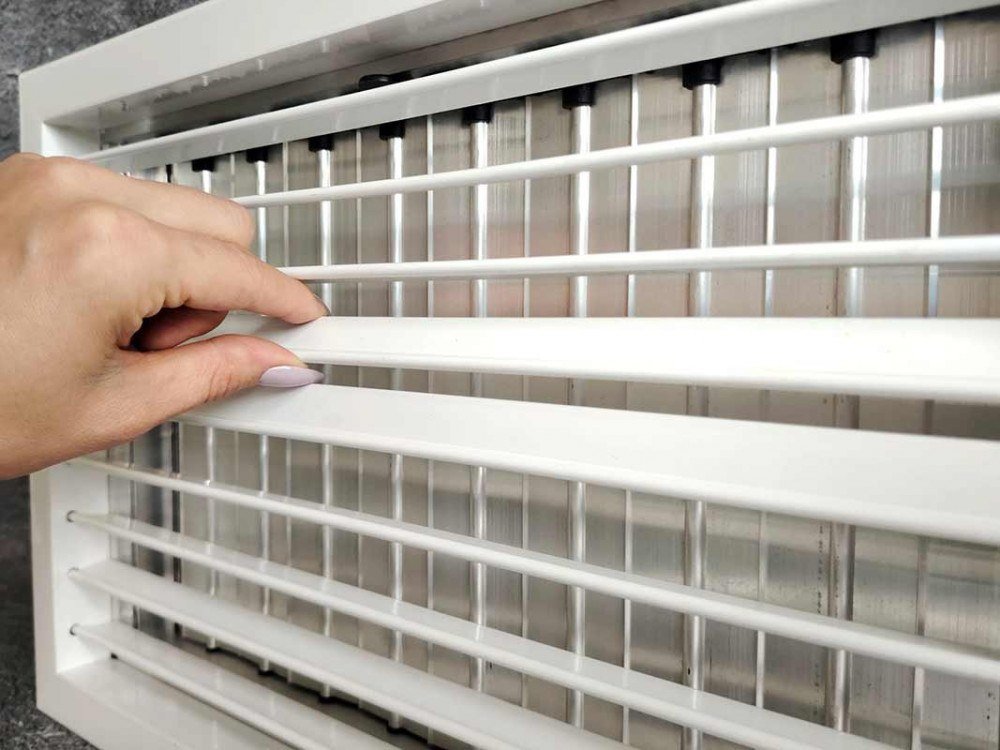

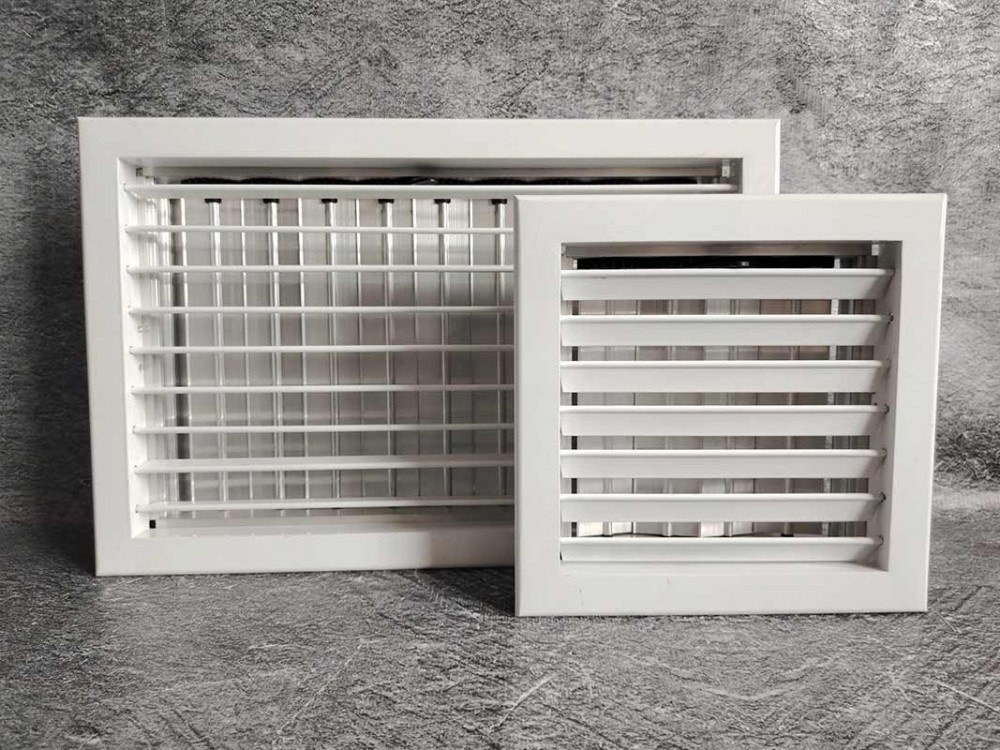

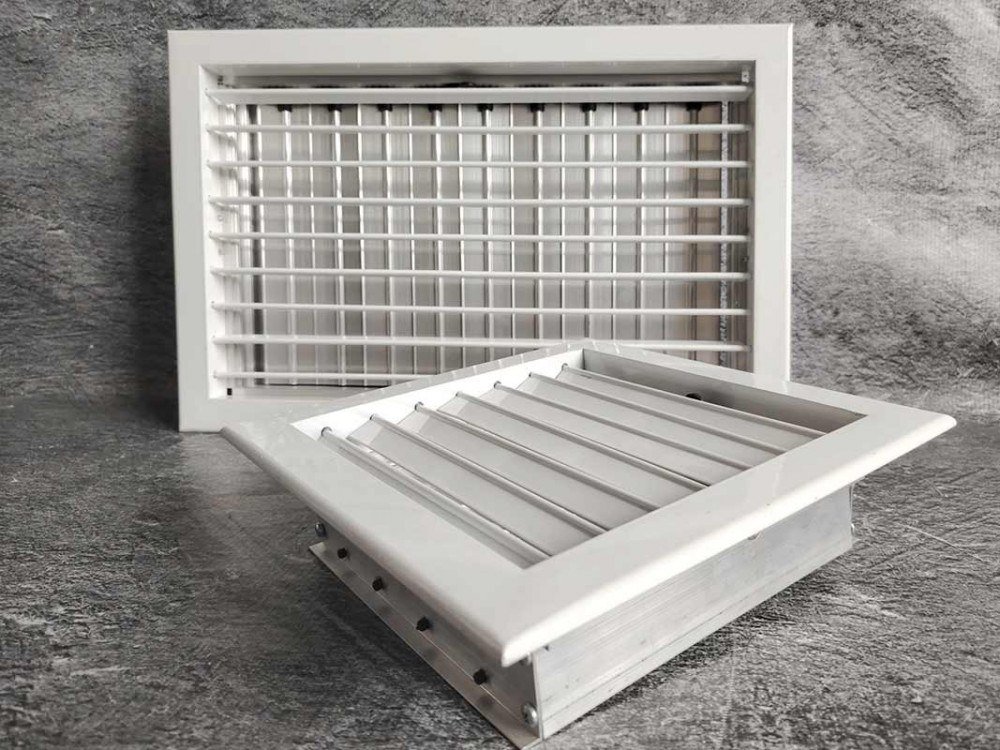

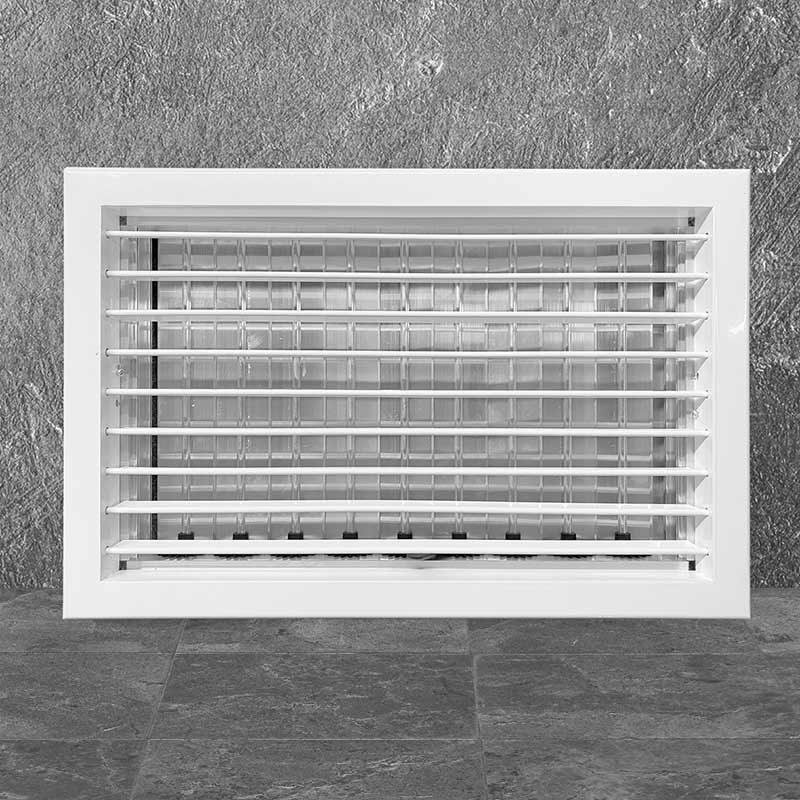

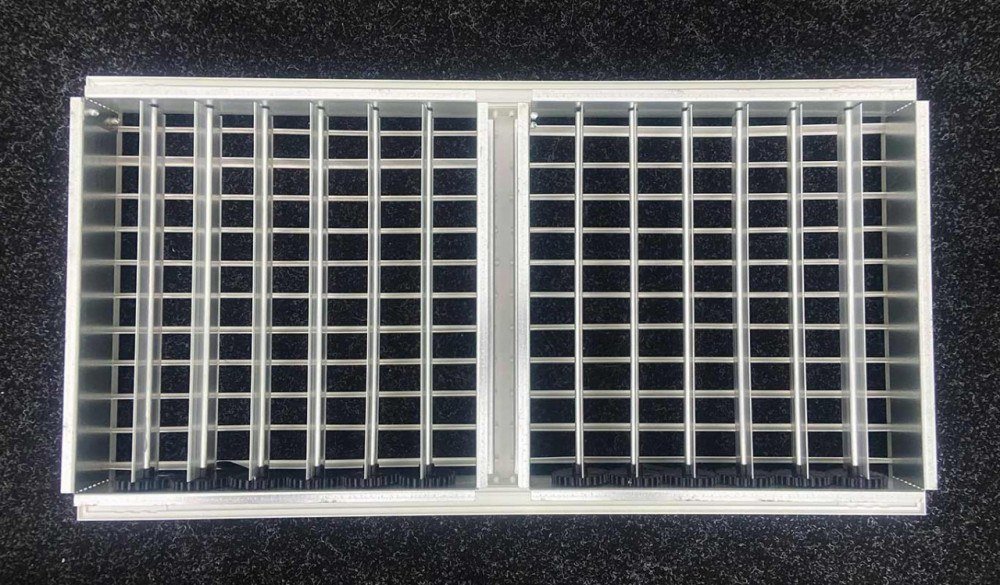

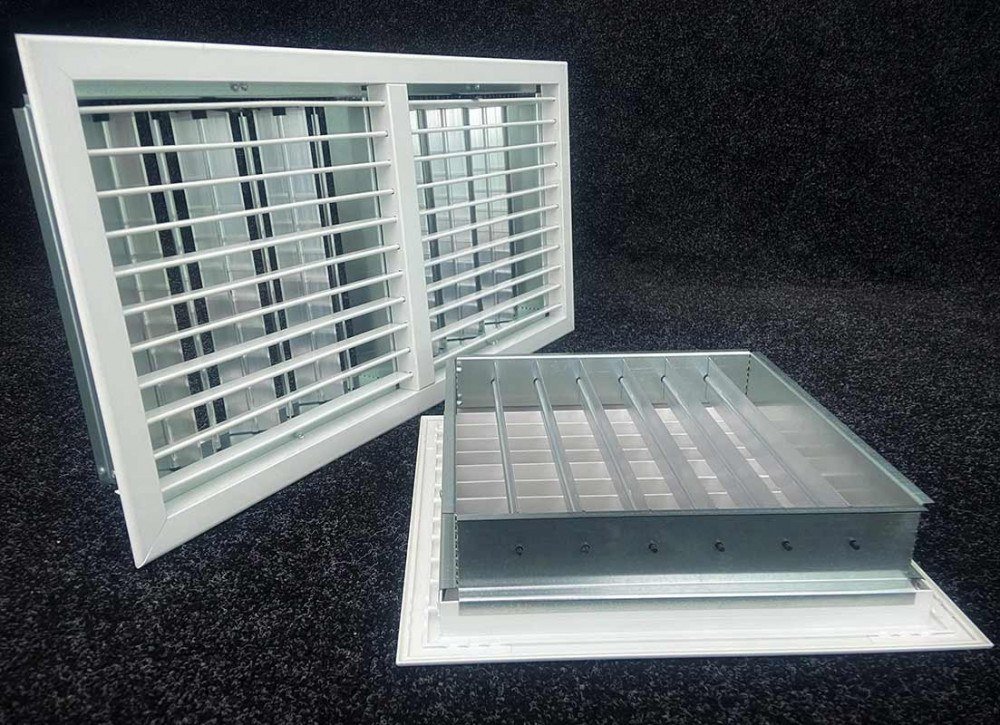

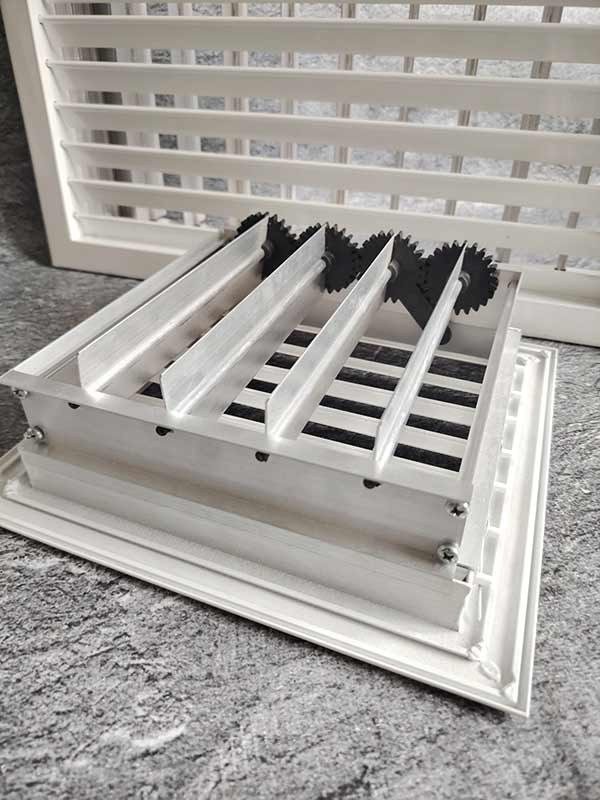

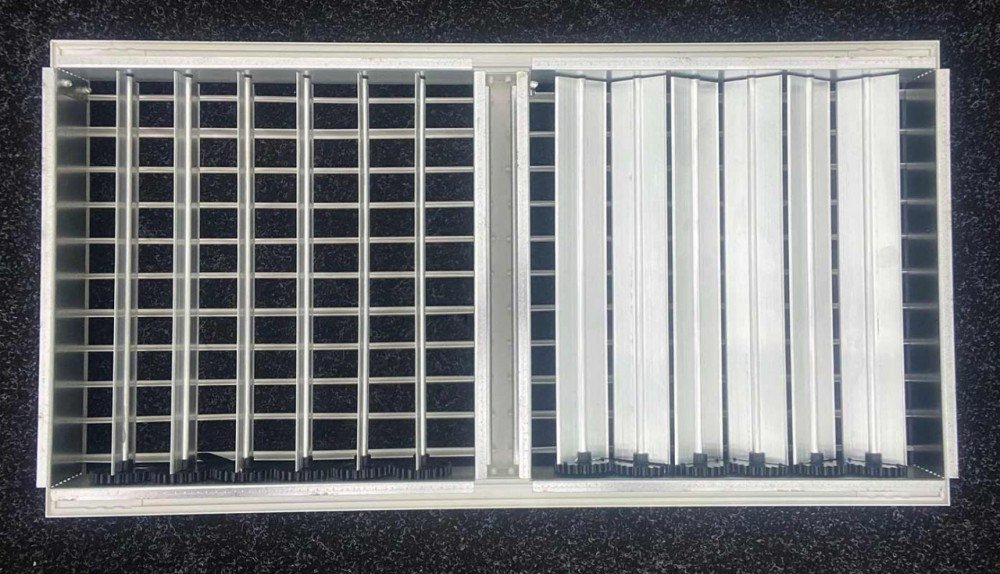

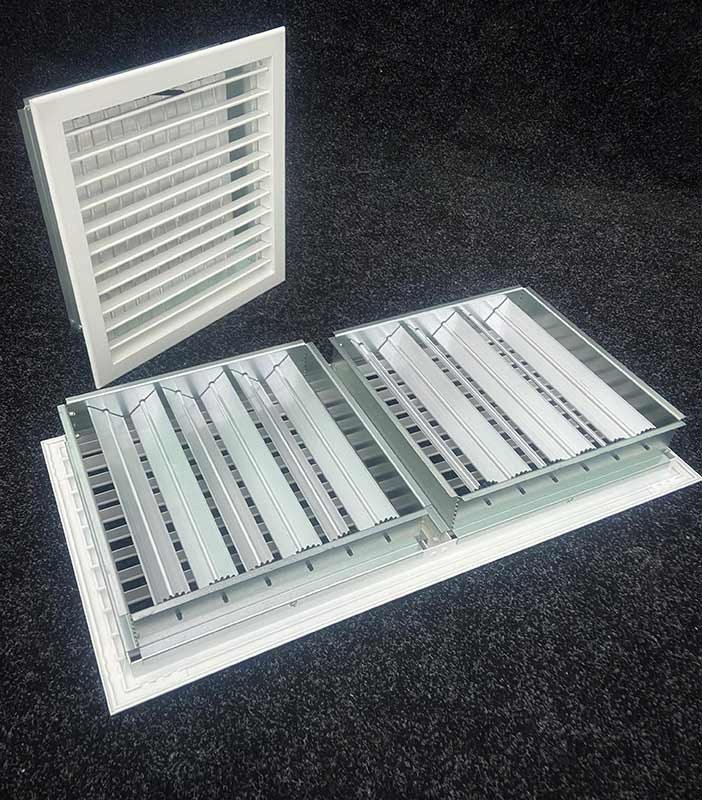

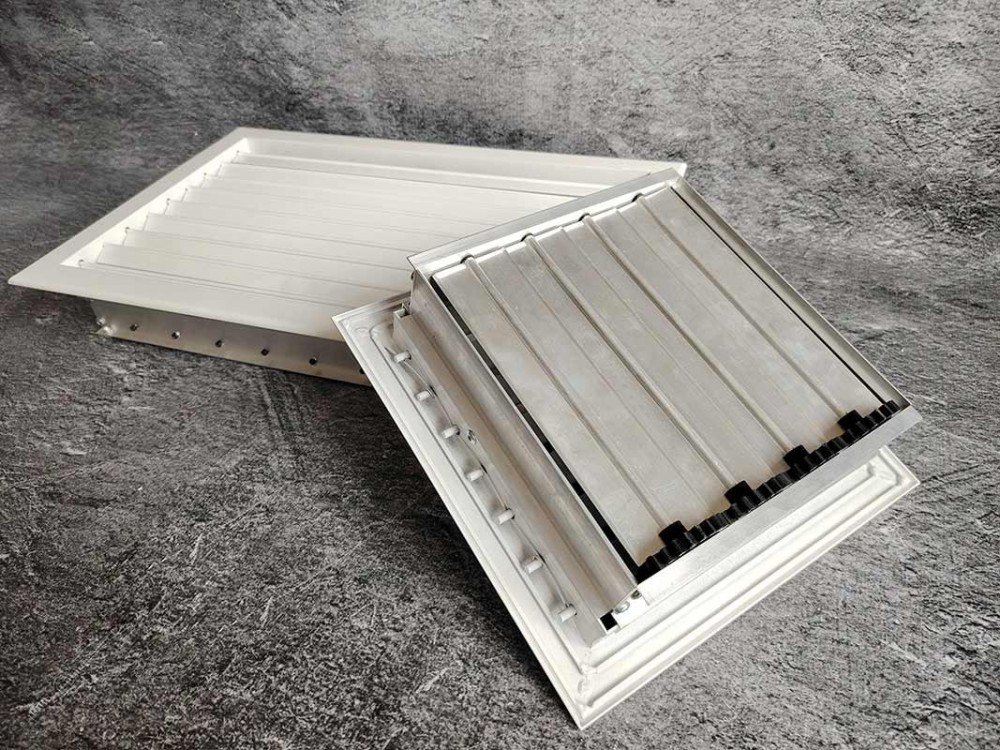

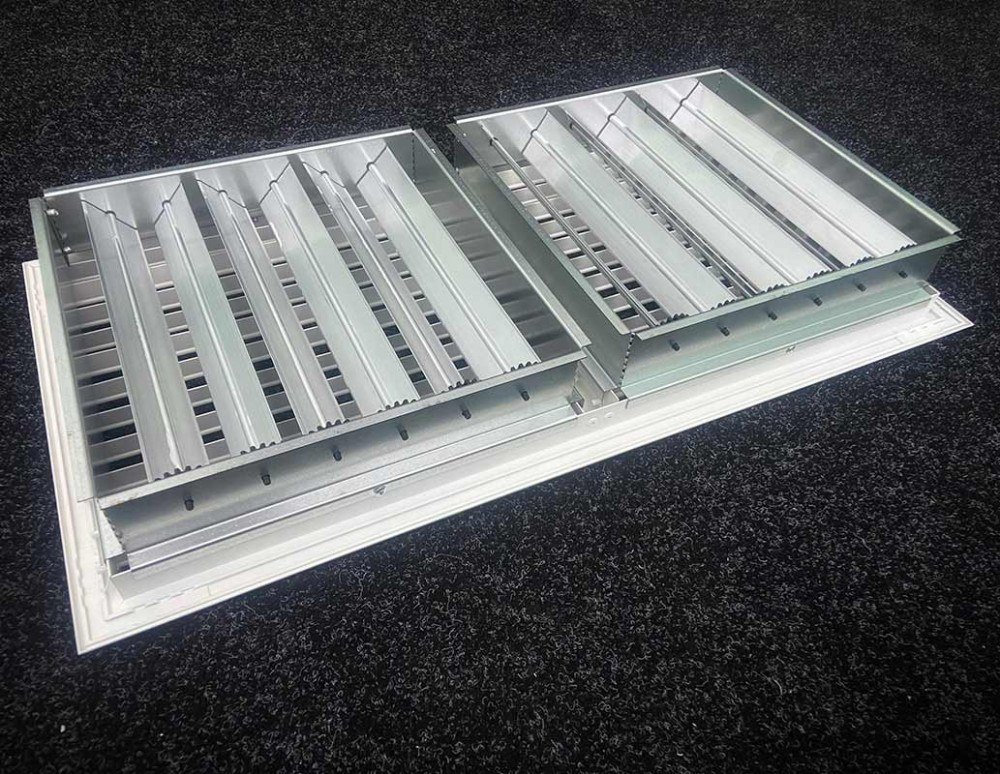

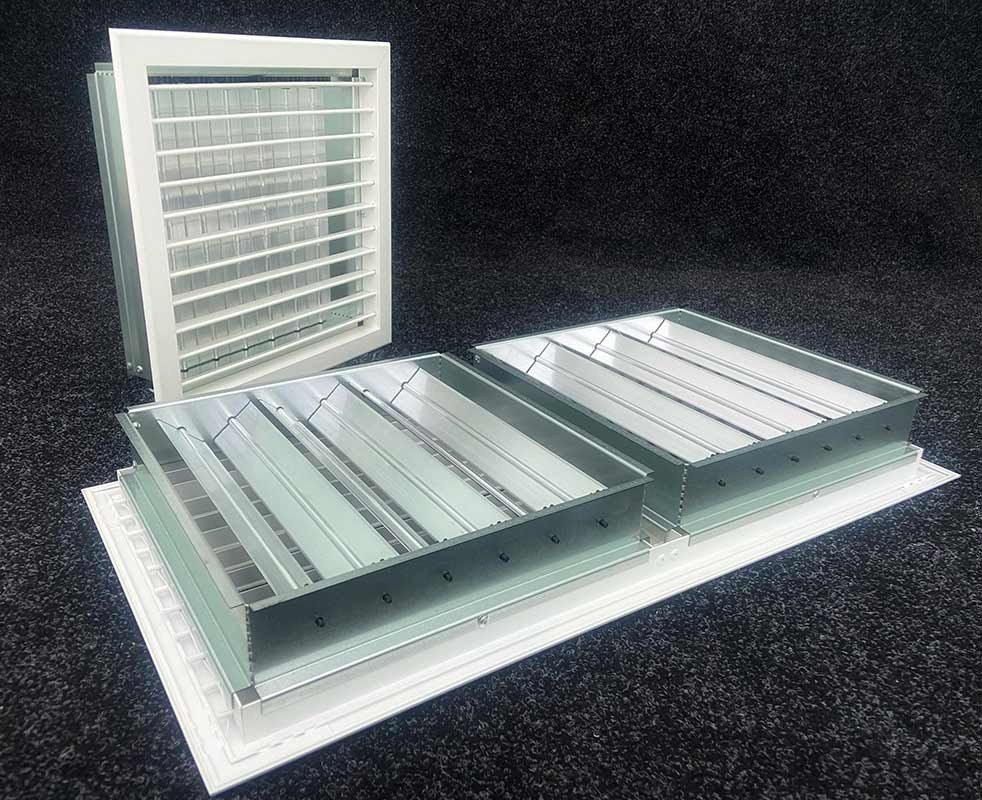

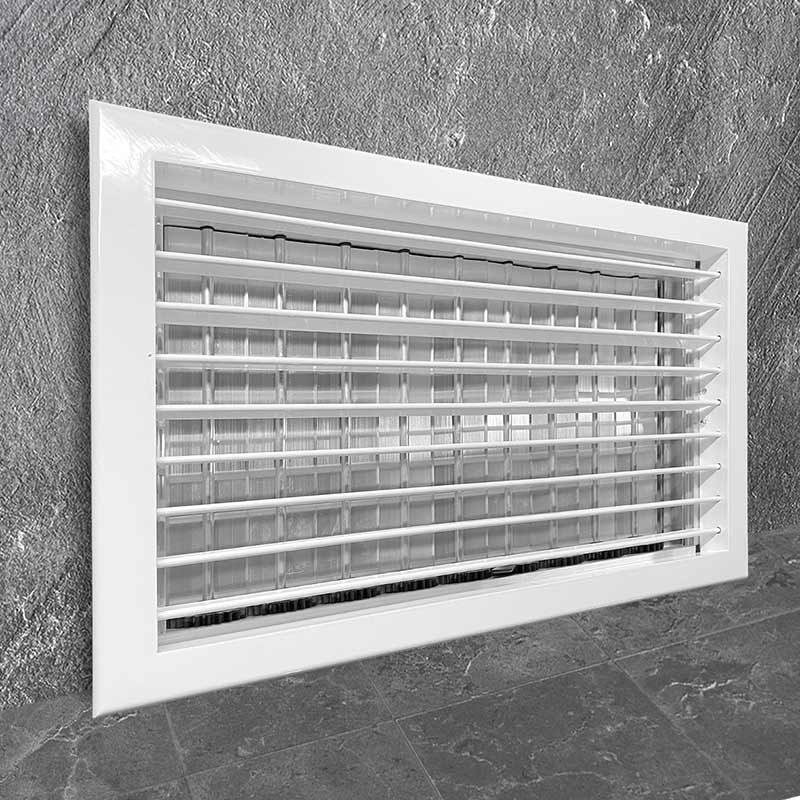

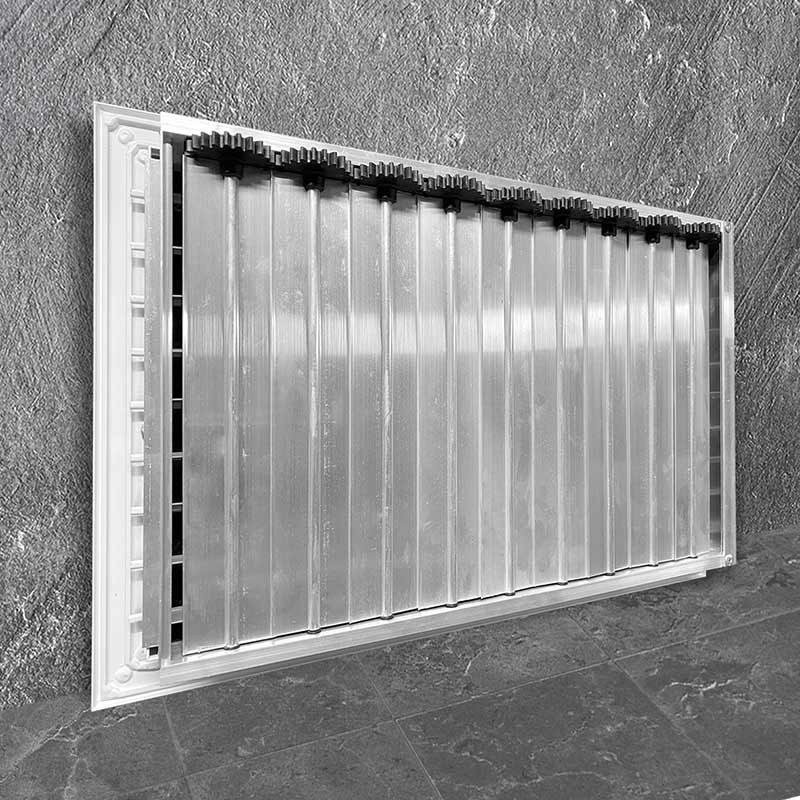

Регулируемая решётка ОГР-Р со встроенным клапаном AIRS. Решётка ОГР-Р конструктивно повторяет ОГР, но дополнительно оснащена встроенным клапаном расхода воздуха (КРВ) сразу за жалюзийной решёткой.
Подобрать размер ОГР-Р
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

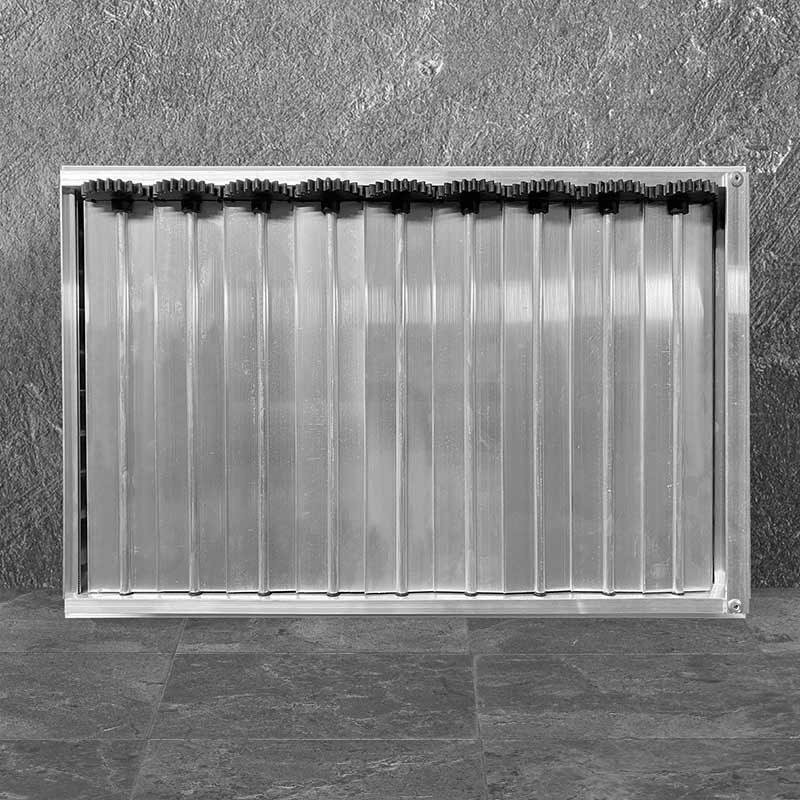

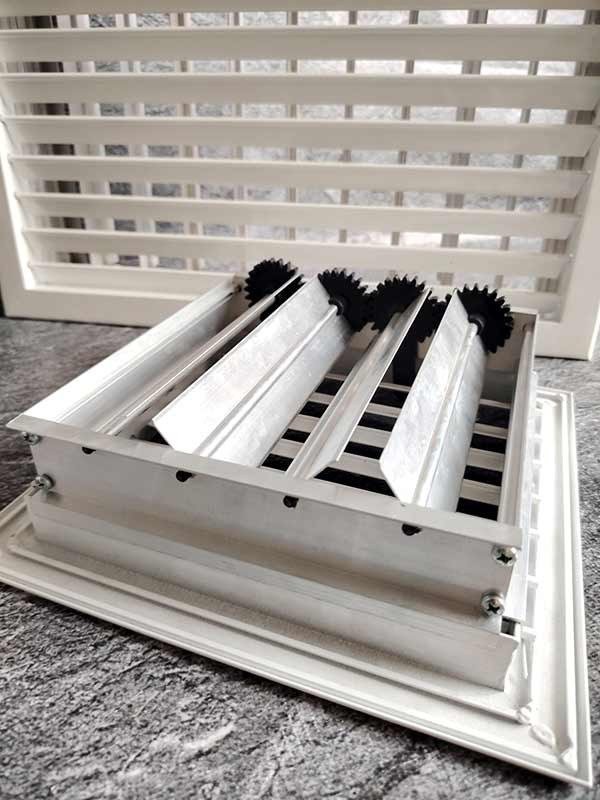

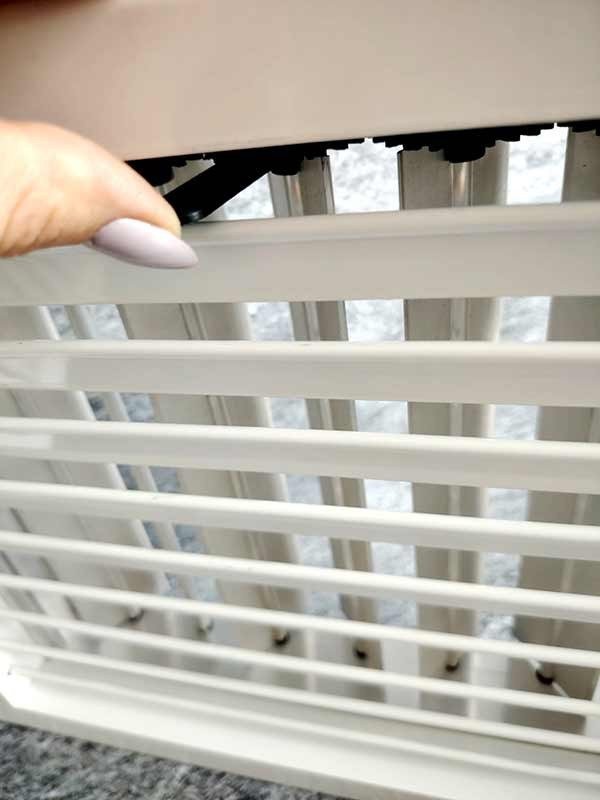

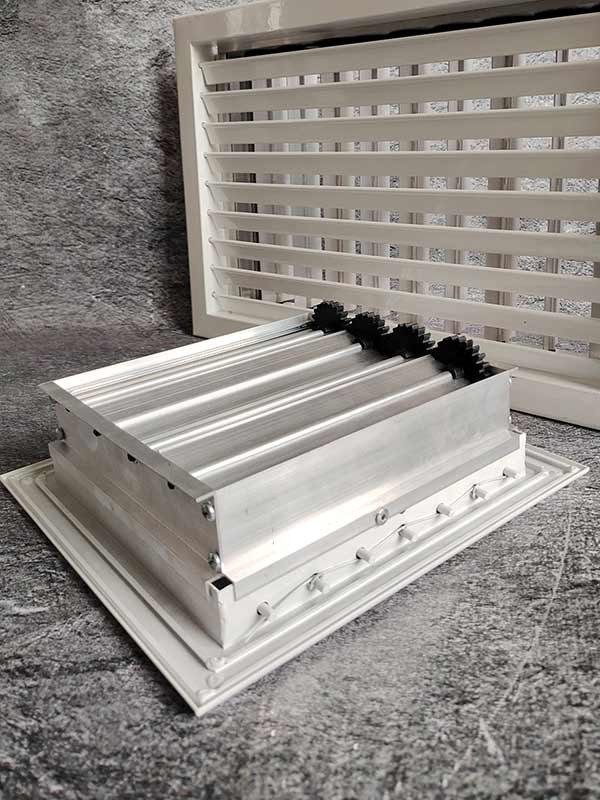

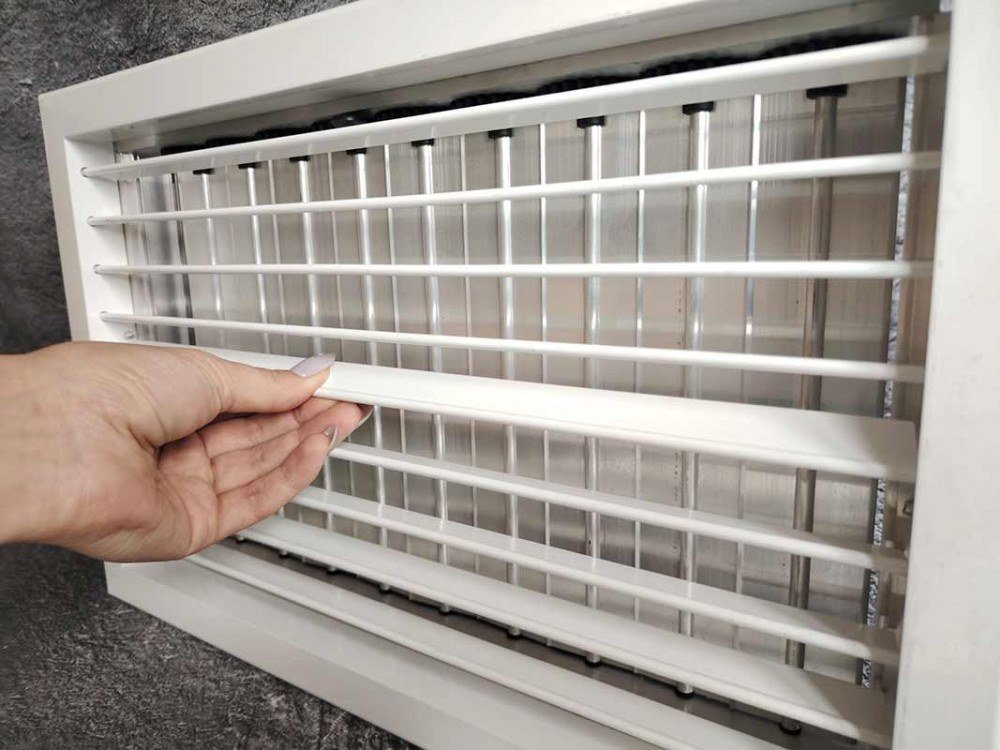

Решётка ОГР-Р конструктивно повторяет ОГР, но дополнительно оснащена встроенным клапаном расхода воздуха (КРВ) сразу за жалюзийной решёткой. Это позволяет не только менять направление потока, но и плавно регулировать его объём одной ручкой, без установки отдельного клапана в канале.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх и вниз
Количество рядов жалюзи: один ряд
Корпус: прямоугольный
Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

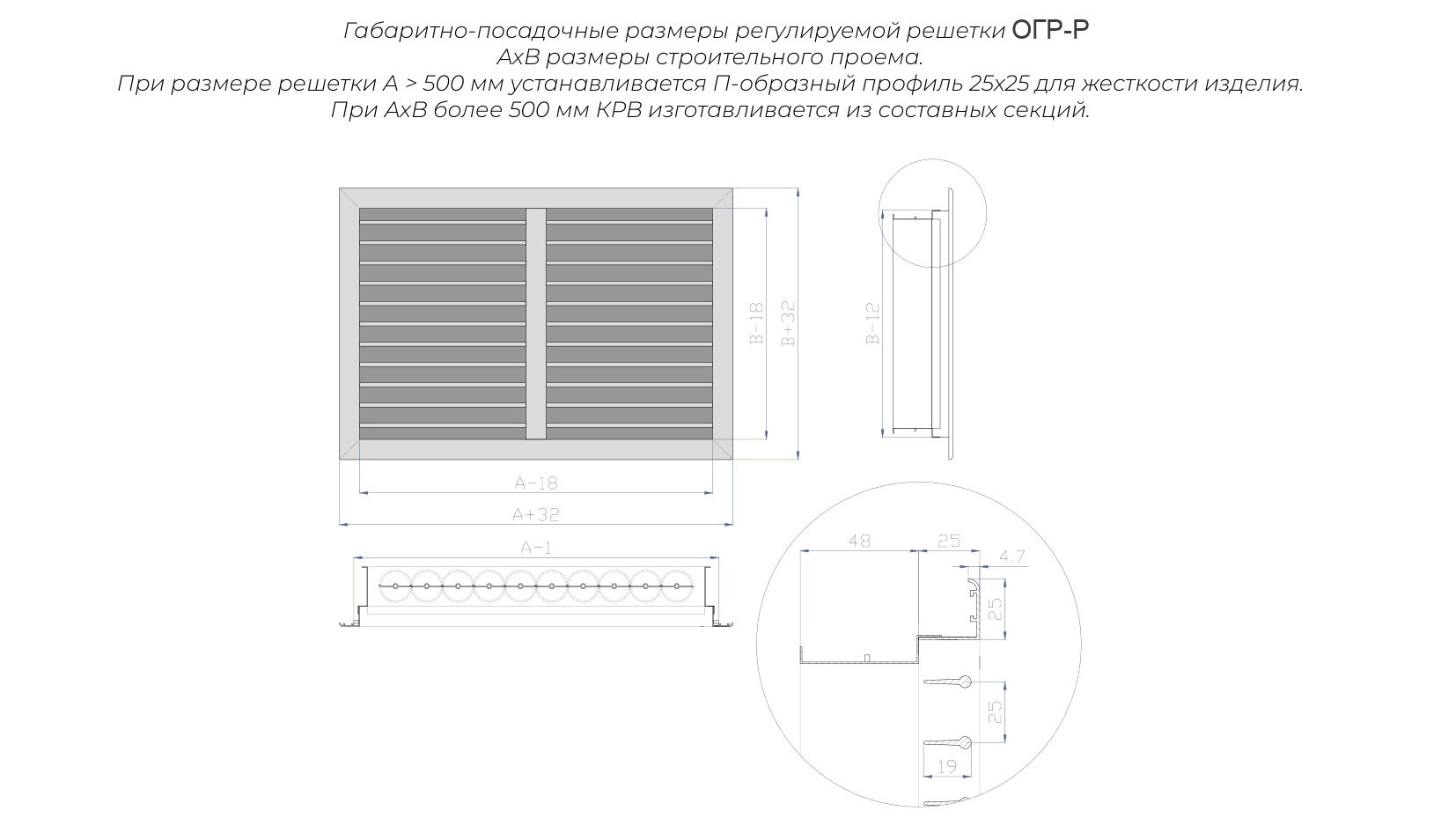

Чертёж и габаритные размеры ОГР-Р:

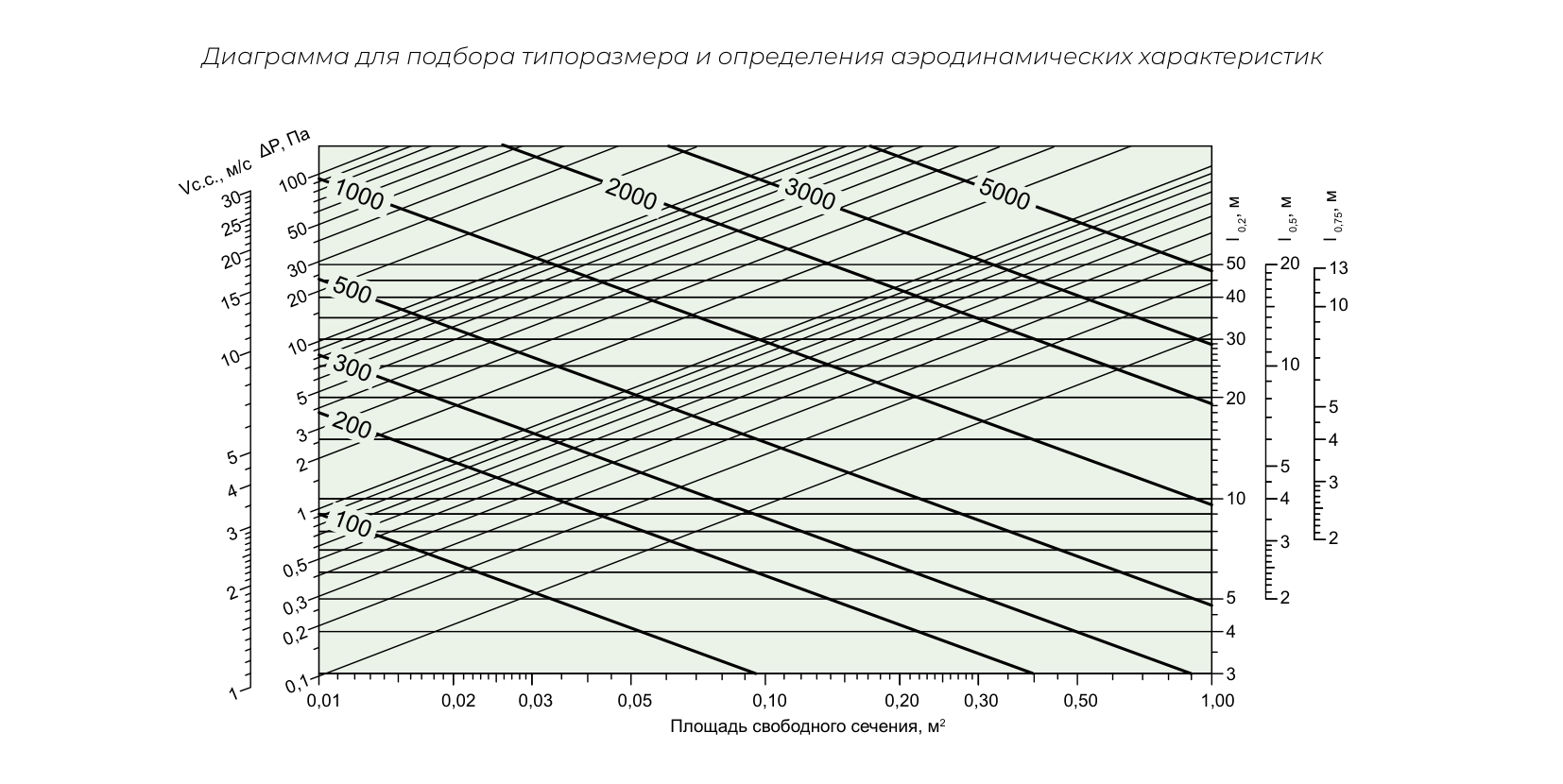

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГР-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГР-Р:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.33
150×150
0.017
0.53
200×200
0.031
0.77
250×250
0.048
1.03
400×400
0.123
2.07
500×500
0.193
2.98
600×600
0.277
4.05
700×700
0.377
5.16
800×800
0.493
6.52
900×900
0.624
7.90
1000×1000
0.770
9.57
1100×1100
0.932
11.39
1200×1200
1.109
13.18
1300×1300
1.301
15.31
1400×1400
1.509
17.36
1500×1500
1.733
19.79
1600×1600
1.971
22.37

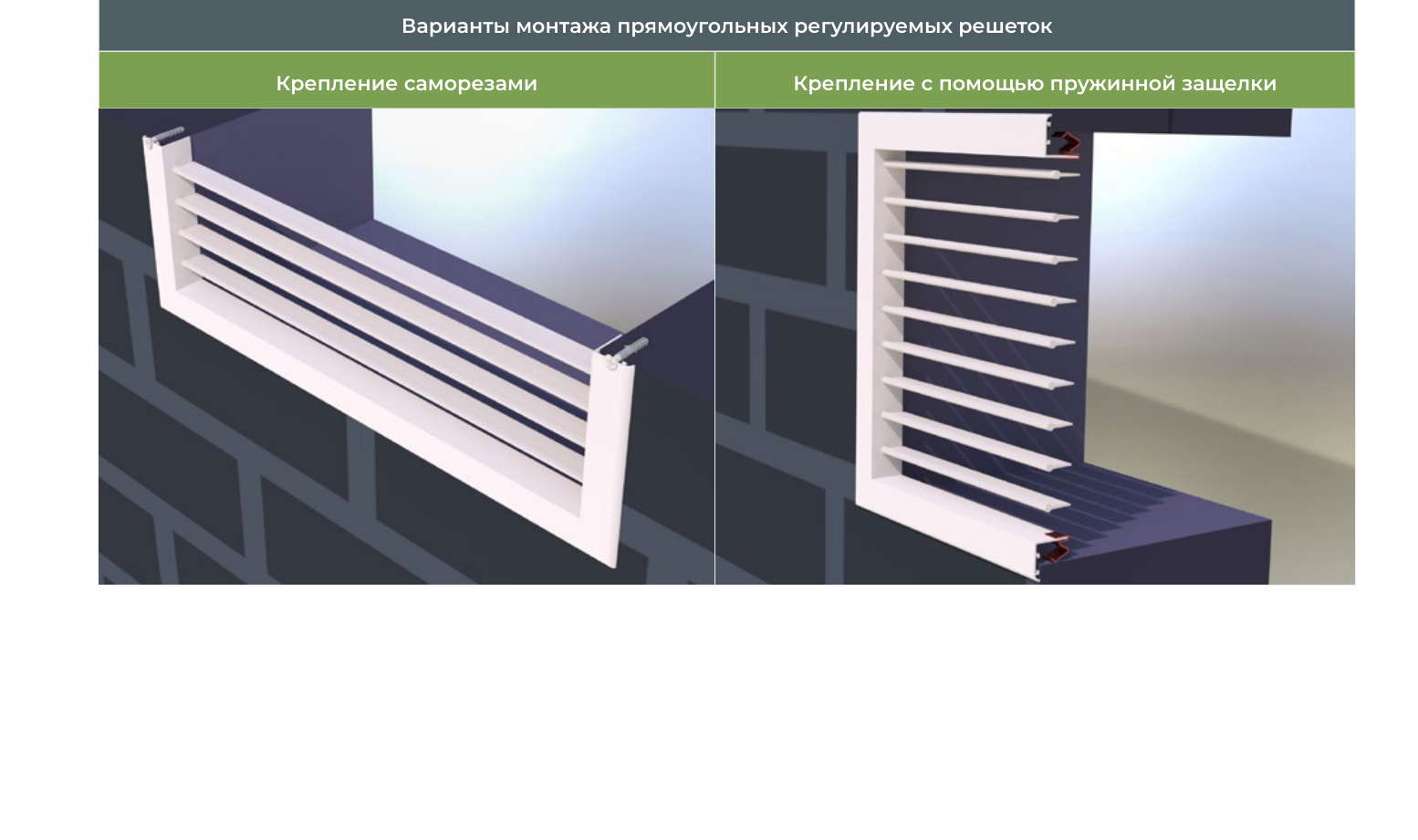

Схема монтажа решётки Регулируемая решётка ОГР-Р со встроенным клапаном:
ОГР-Р - 300×500 - RAL 9016 - П
ОГР-Р
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
