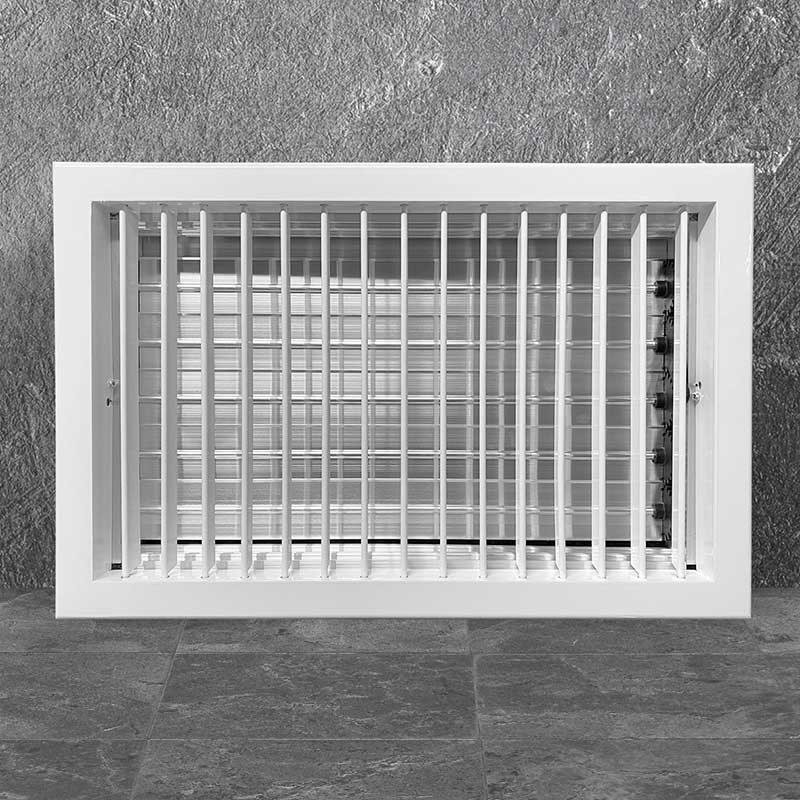

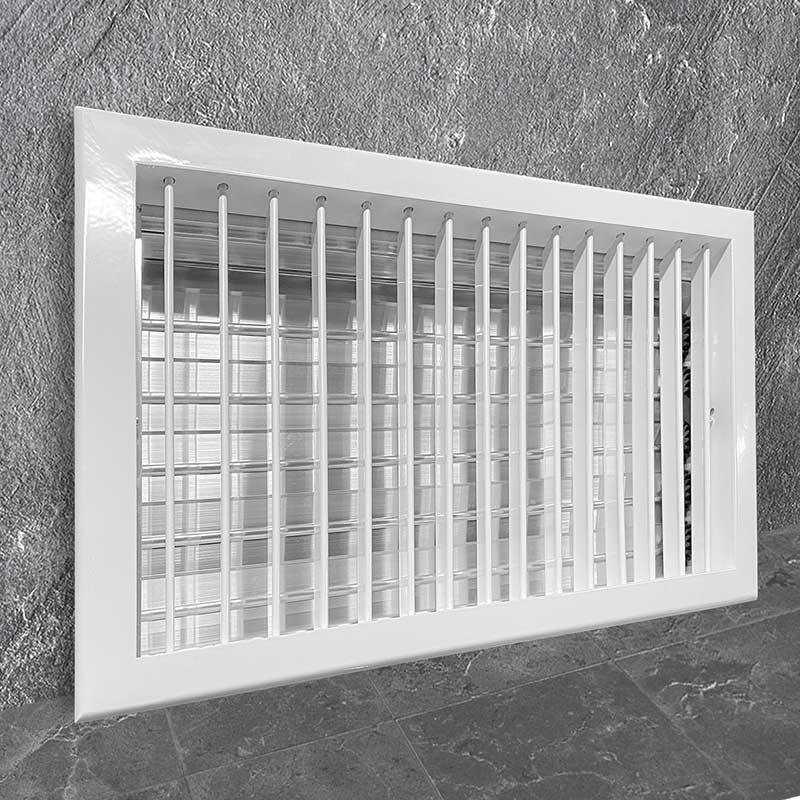

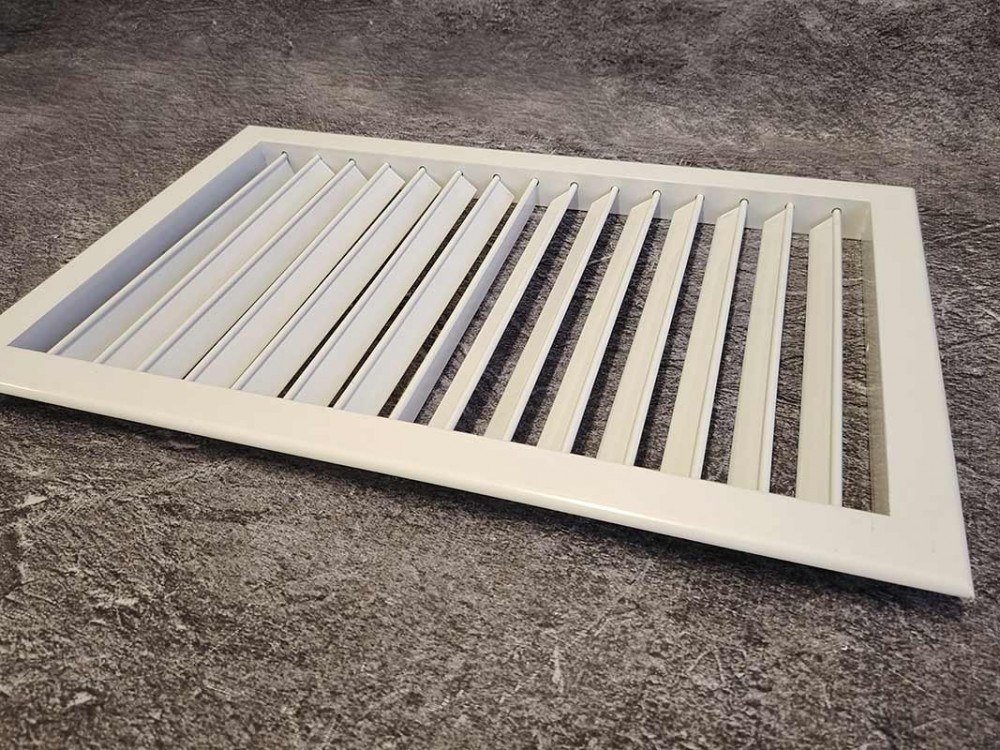

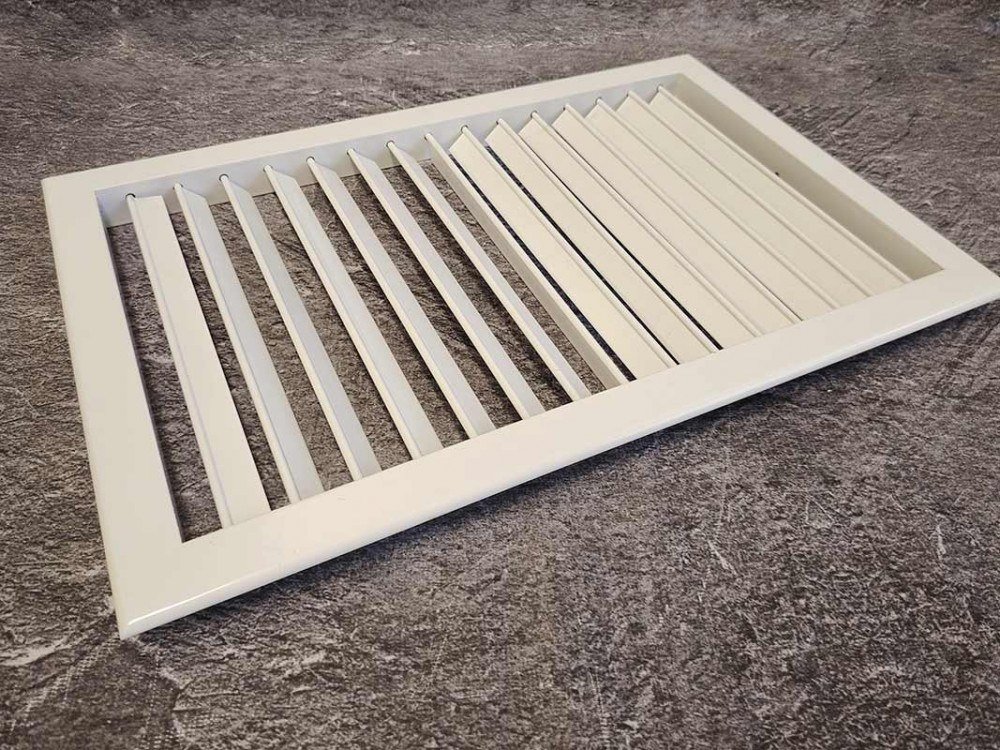

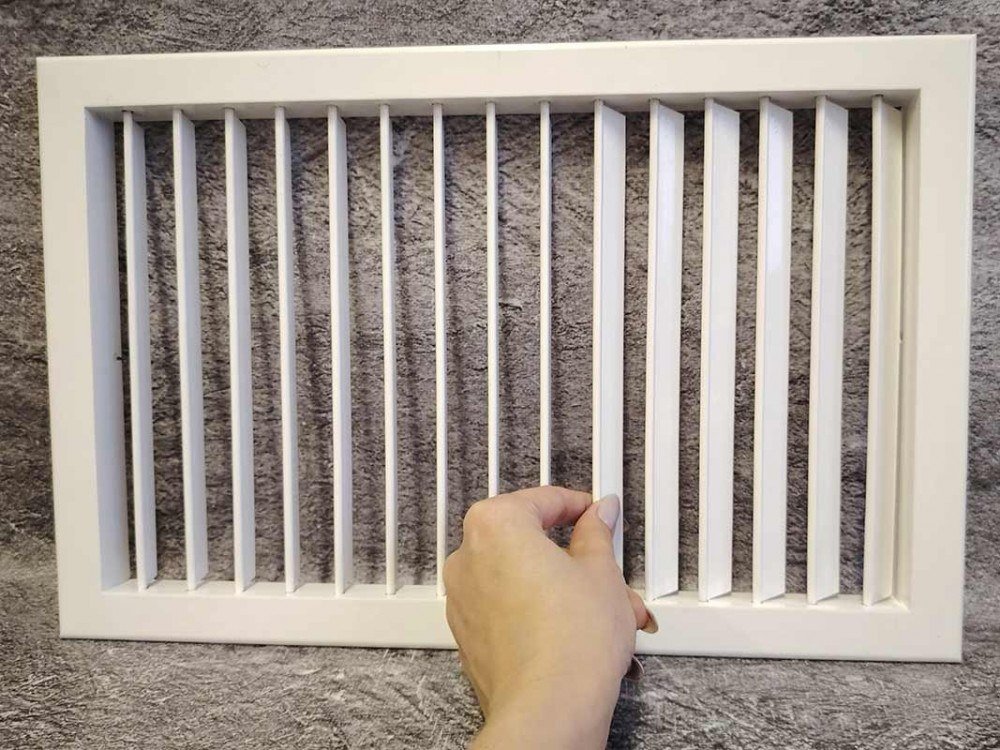

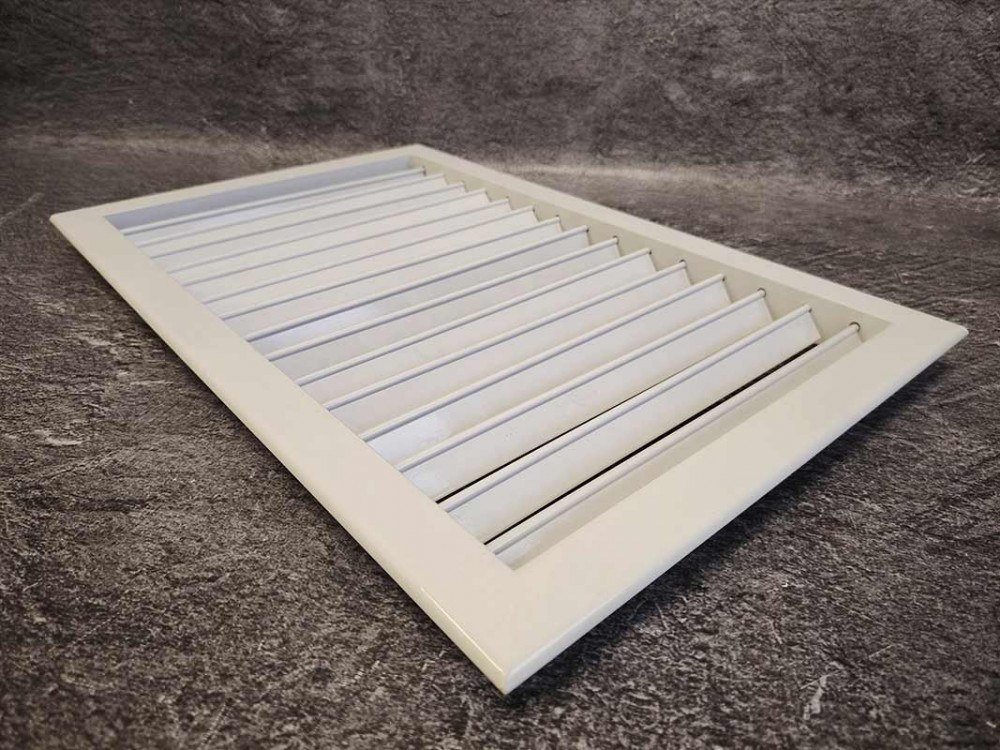

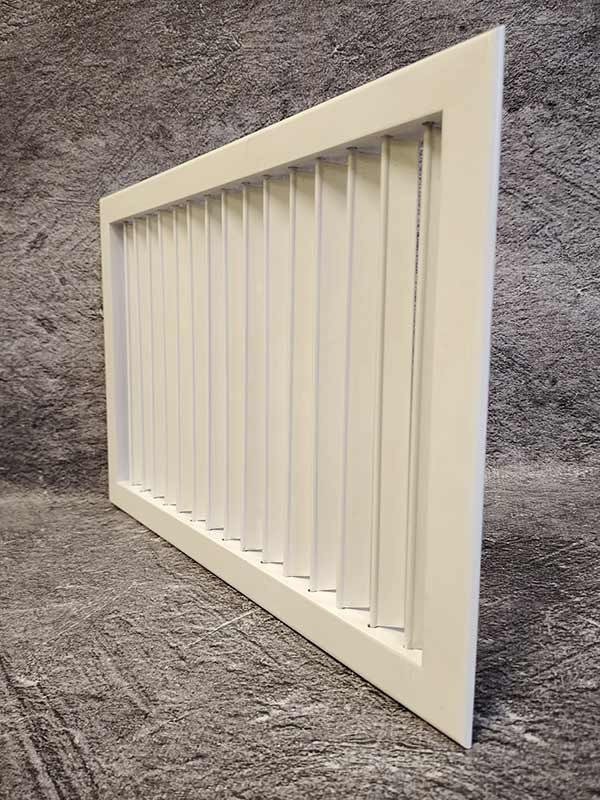

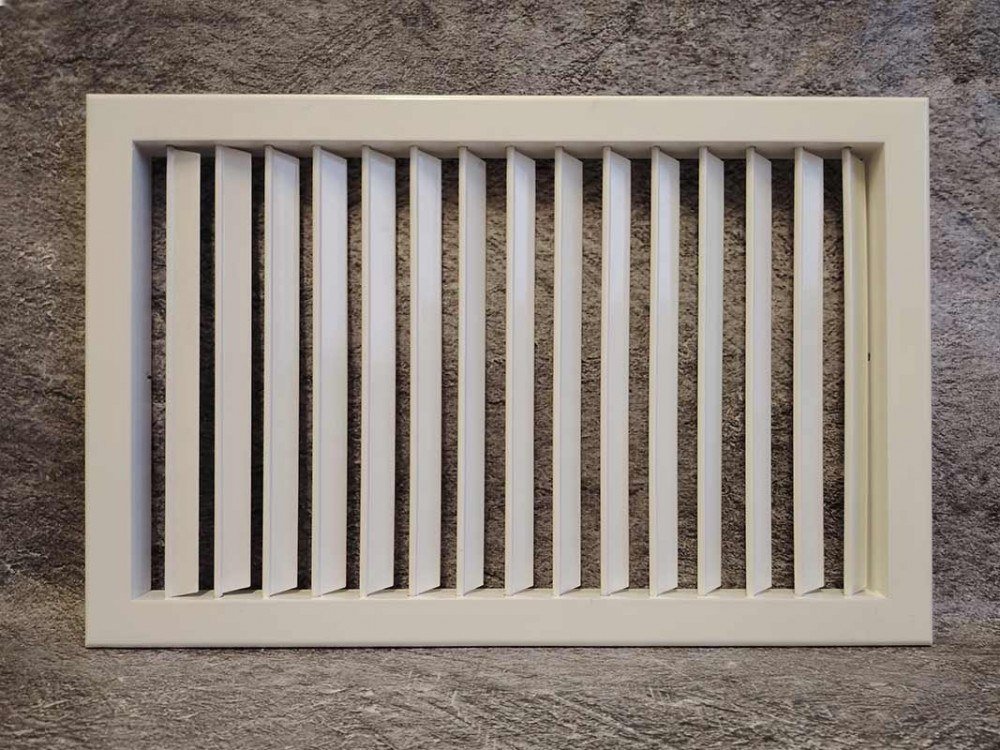

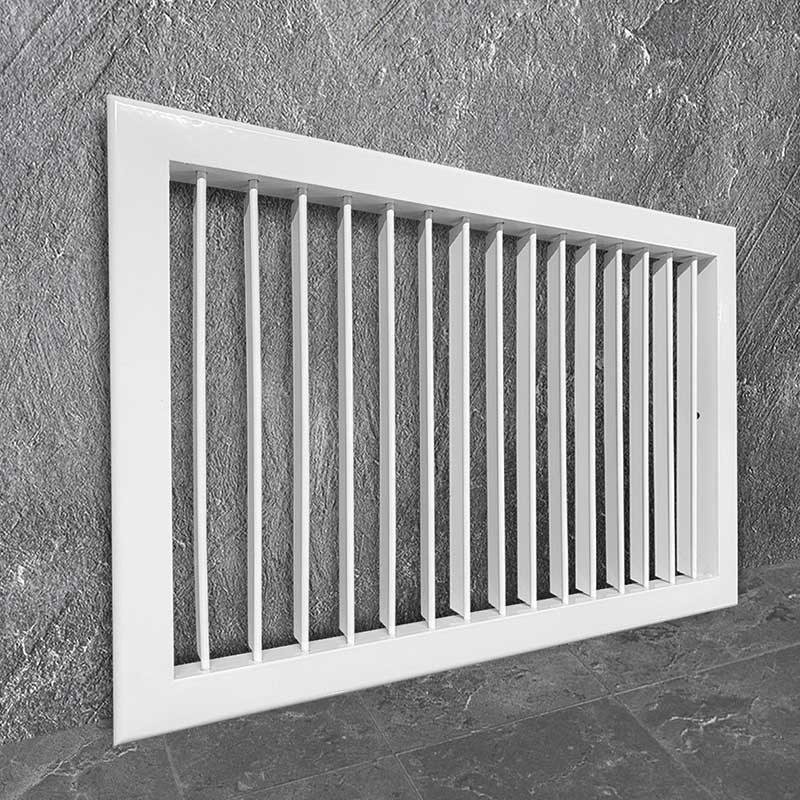

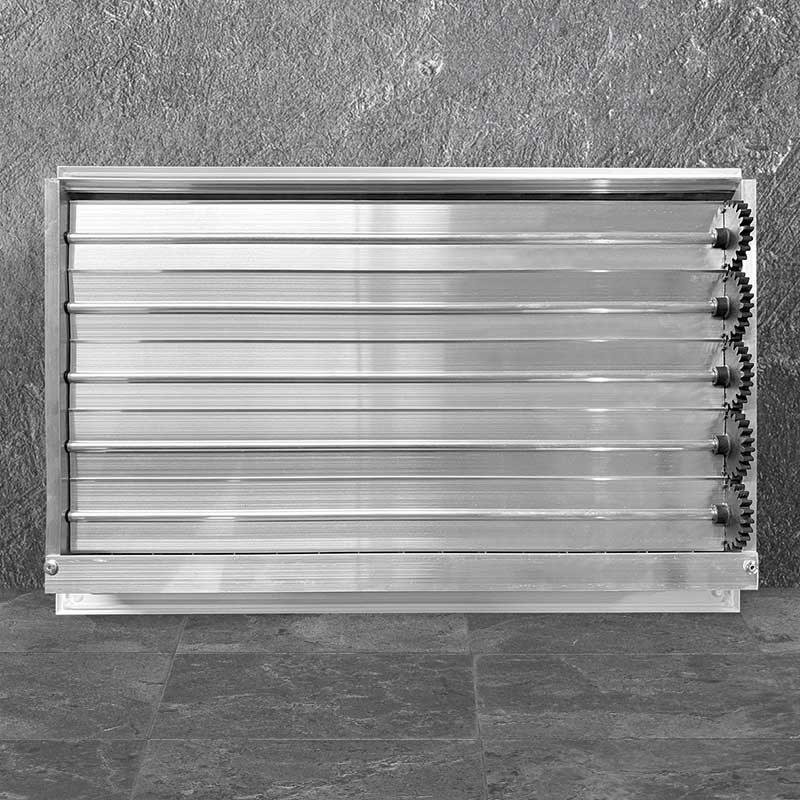

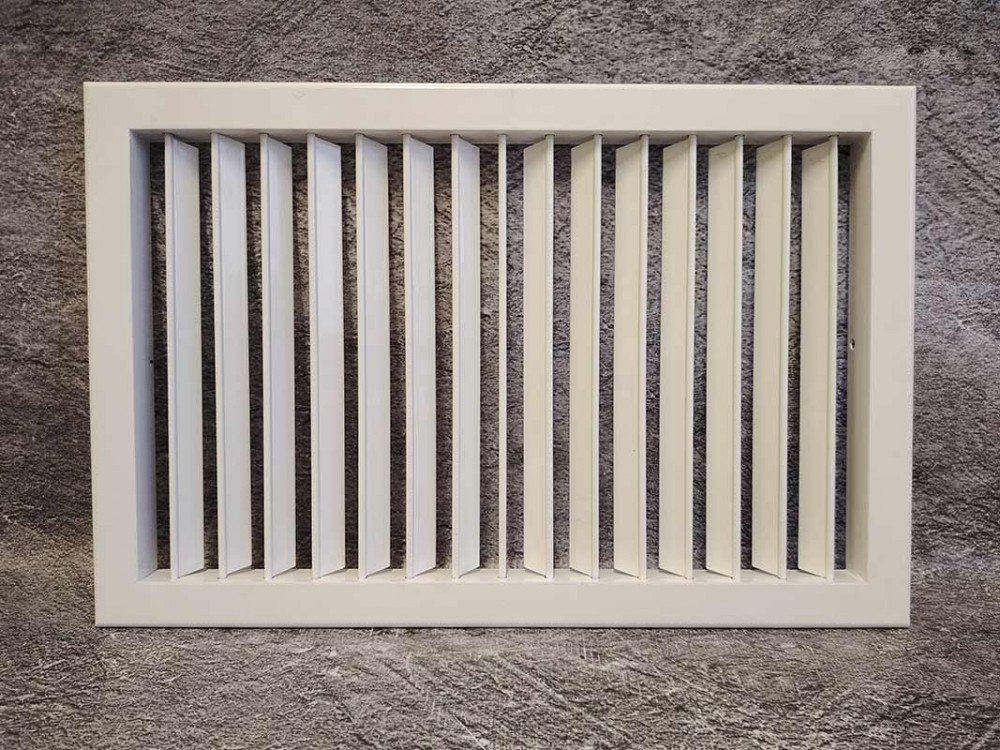

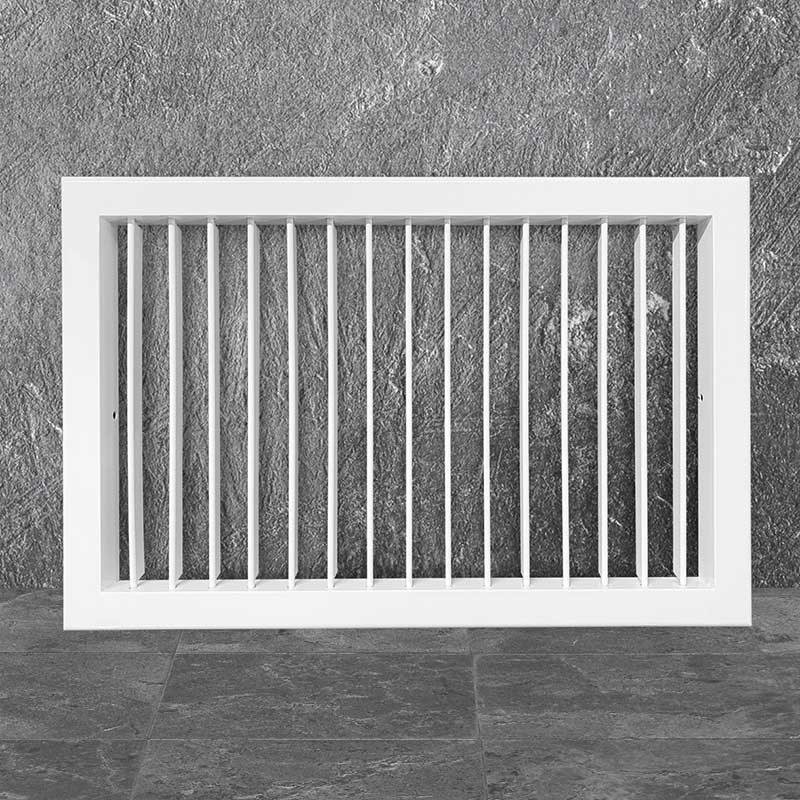

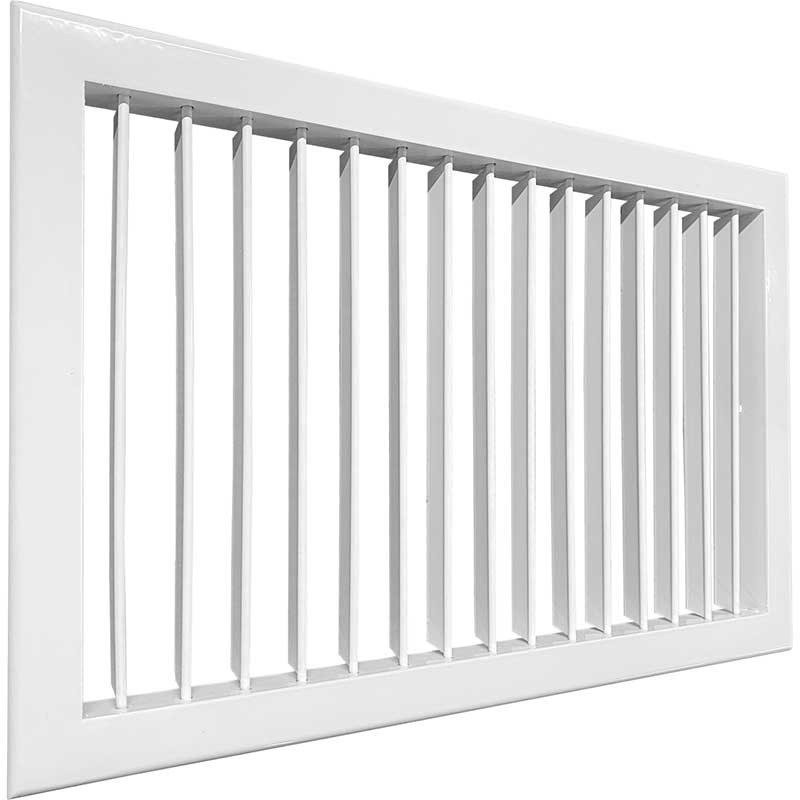

Однорядная регулируемая решётка ОГР-В с вертикальными жалюзи AIRS. Решётка ОГР-В — вертикальная версия ОГР: жалюзи расположены вертикально и разворачивают воздушный поток влево или вправо.
Подобрать размер ОГР-В
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Дополнительная комплектация
отсутствует

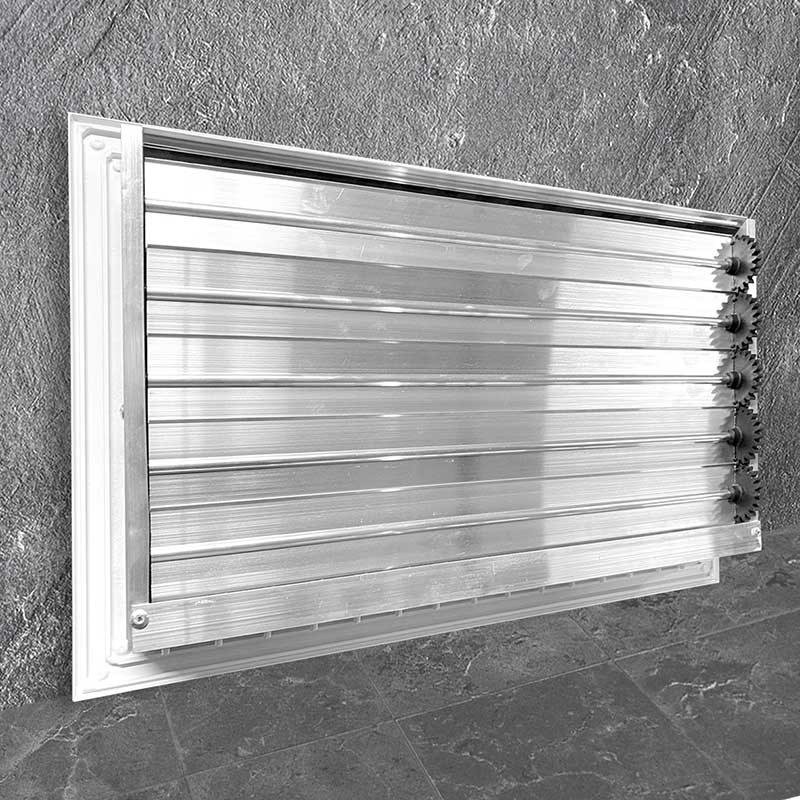

регулятор потока воздуха (РП)
G3
G4
M5
F7
F9
Монтажная рама
отсутствует
монтажная рама (МР)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
Решётка ОГР-В — вертикальная версия ОГР: жалюзи расположены вертикально и разворачивают воздушный поток влево или вправо. Применяется там, где нужно направить воздух вдоль стены или в сторону от рабочих зон.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: влево и вправо
Количество рядов жалюзи: один ряд
Корпус: прямоугольный
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

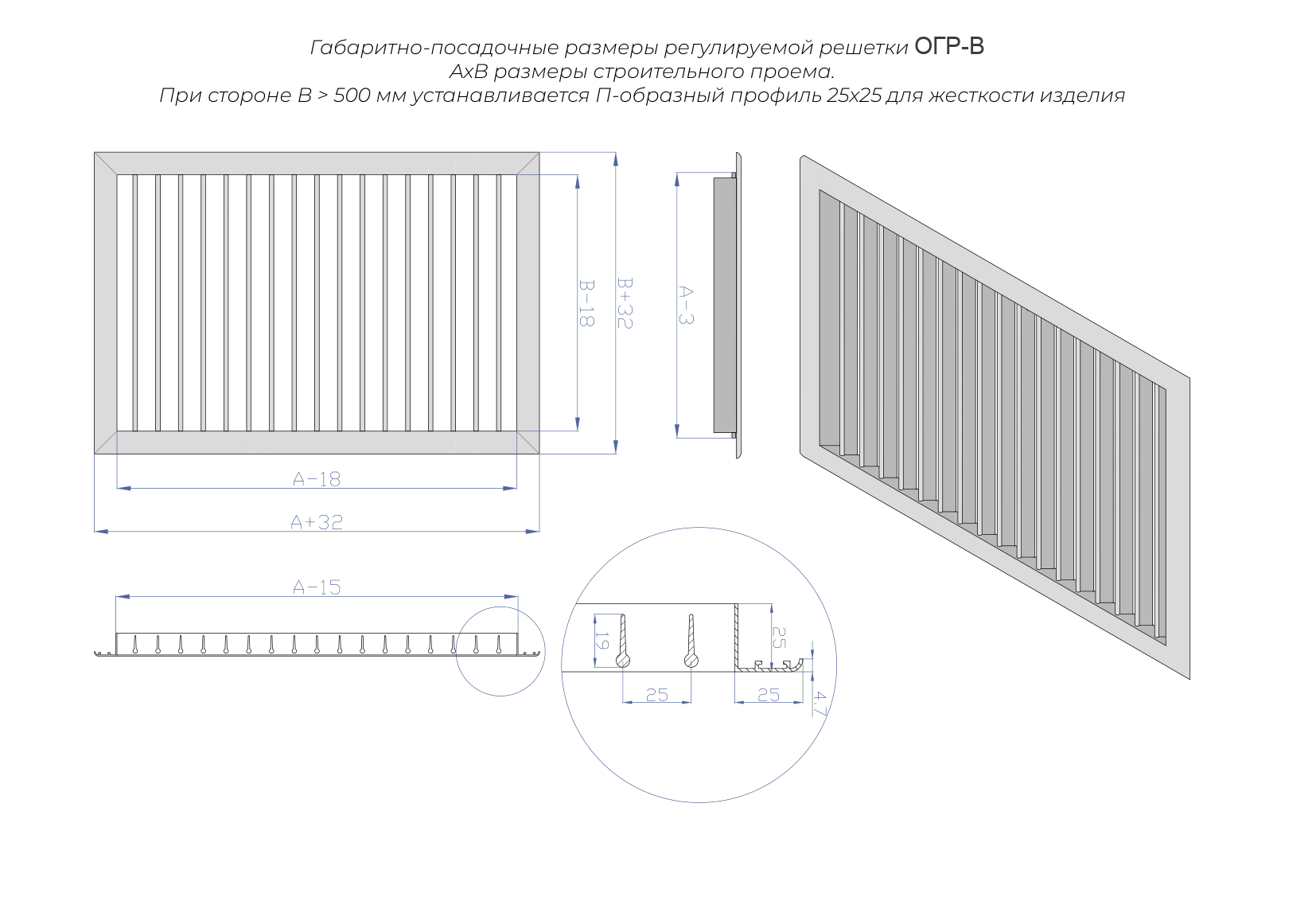

Чертёж и габаритные размеры ОГР-В:

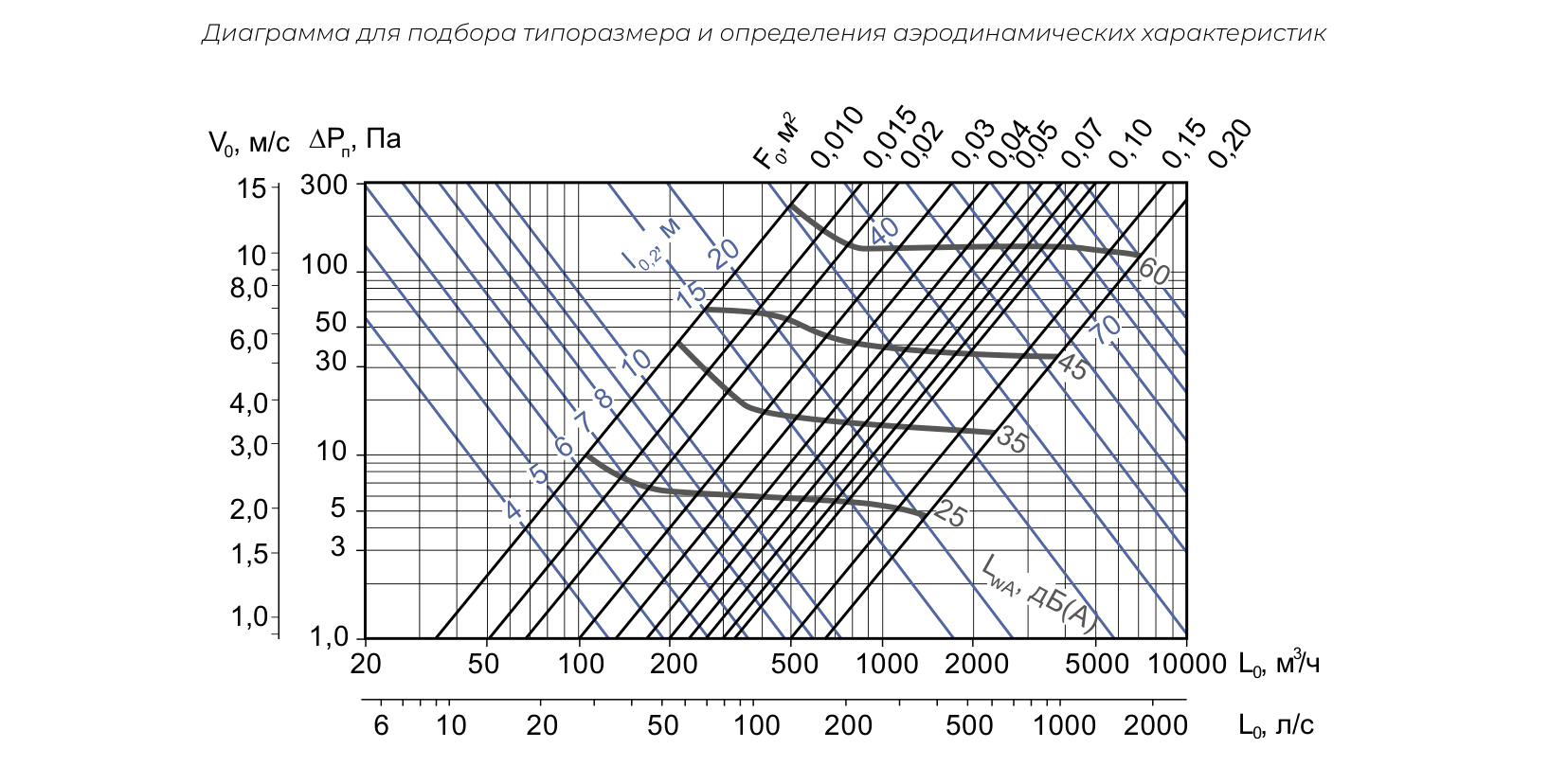

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГР-В:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГР-В:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.12
150×150
0.018
0.19
200×200
0.032
0.28
250×250
0.049
0.38
400×400
0.126
0.76
500×500
0.198
1.10
600×600
0.284
1.49
700×700
0.387
1.94
800×800
0.506
2.44
900×900
0.640
3.01
1000×1000
0.790
3.63
1100×1100
0.956
4.31
1200×1200
1.138
5.05
1300×1300
1.335
5.85
1400×1400
1.548
6.71
1500×1500
1.778
7.62
1600×1600
2.022
8.60

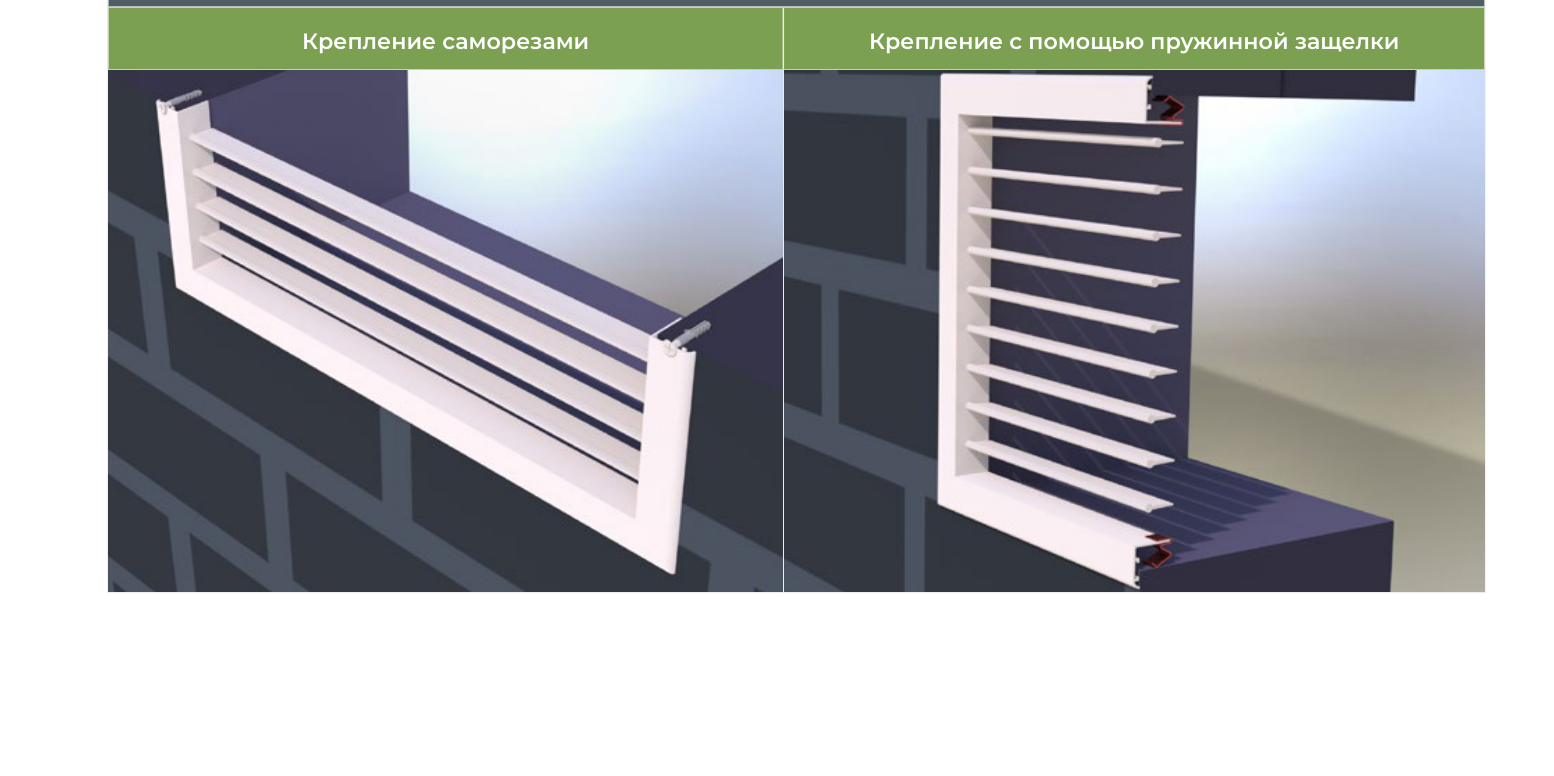

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ОГР-В - 300×500 - RAL 9016 - П
ОГР-В
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
