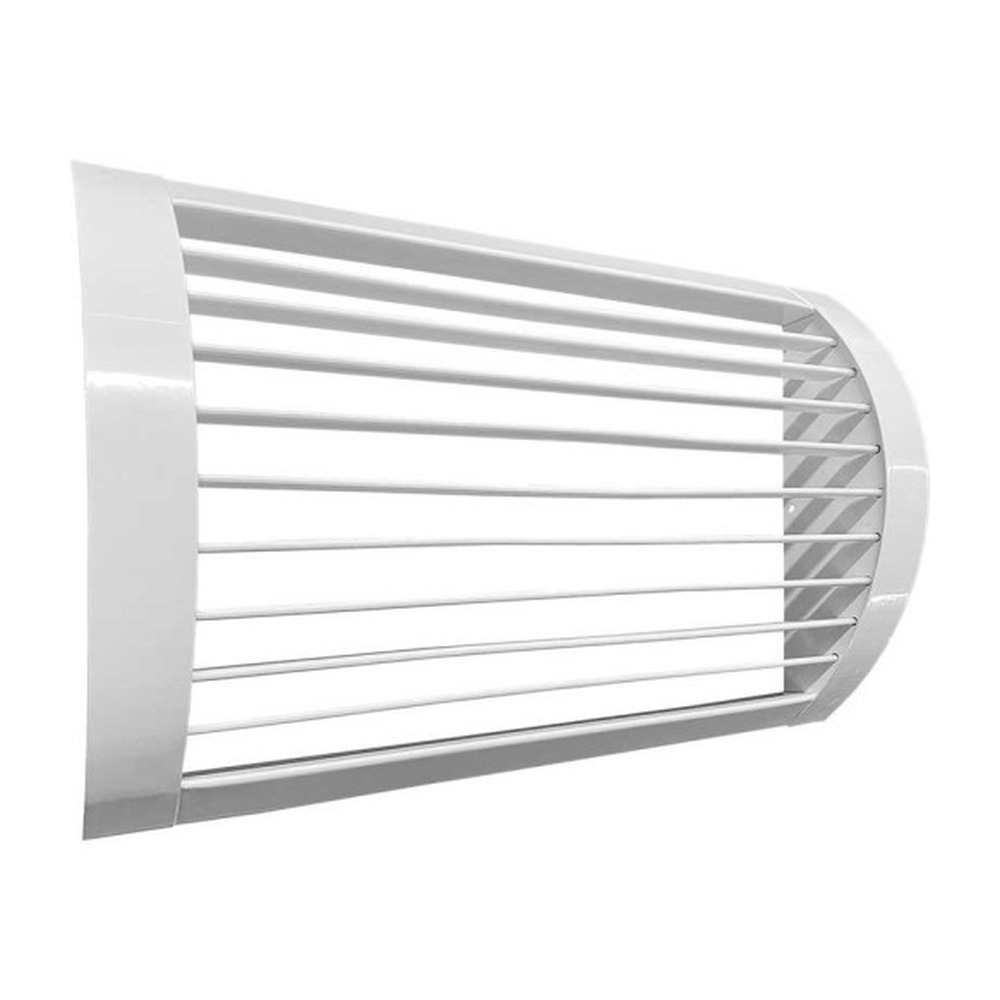

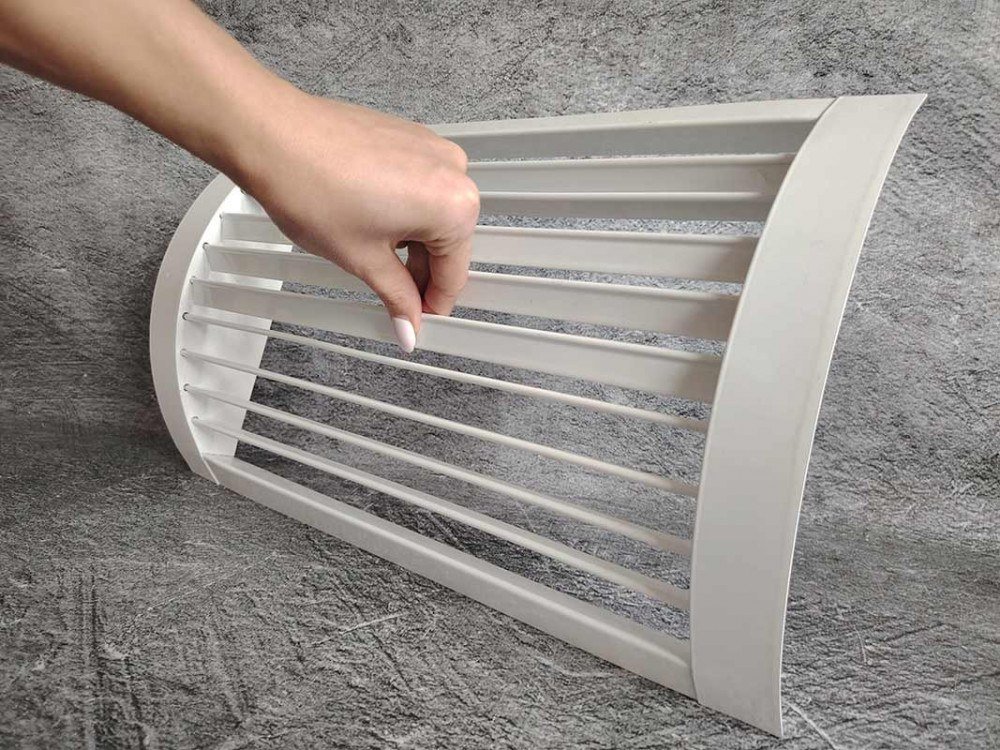

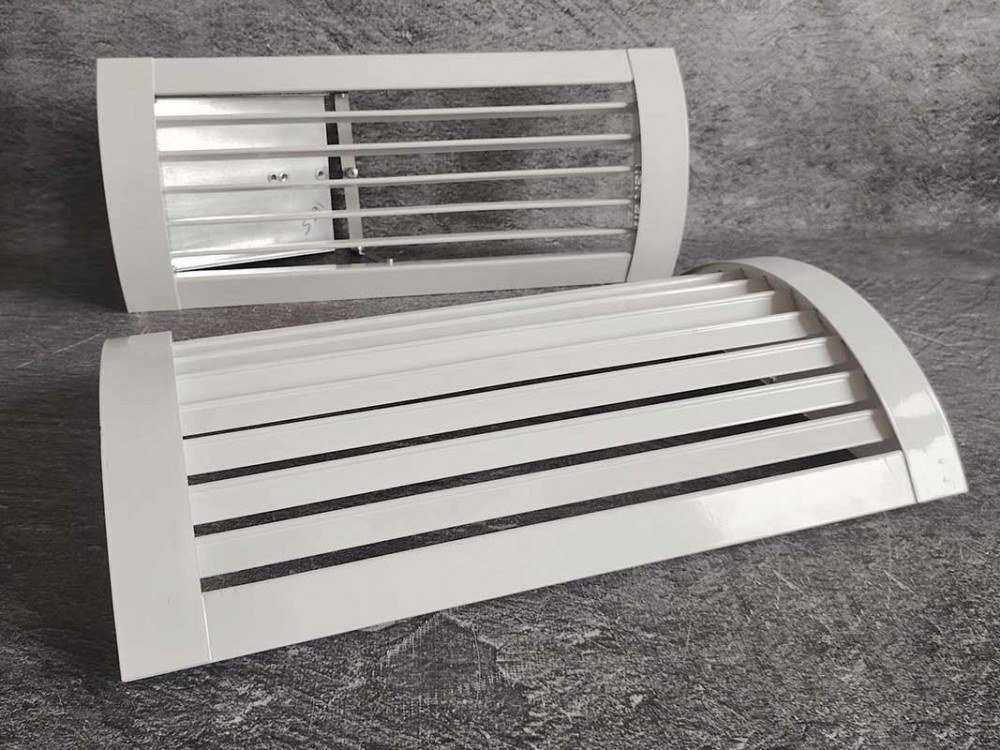

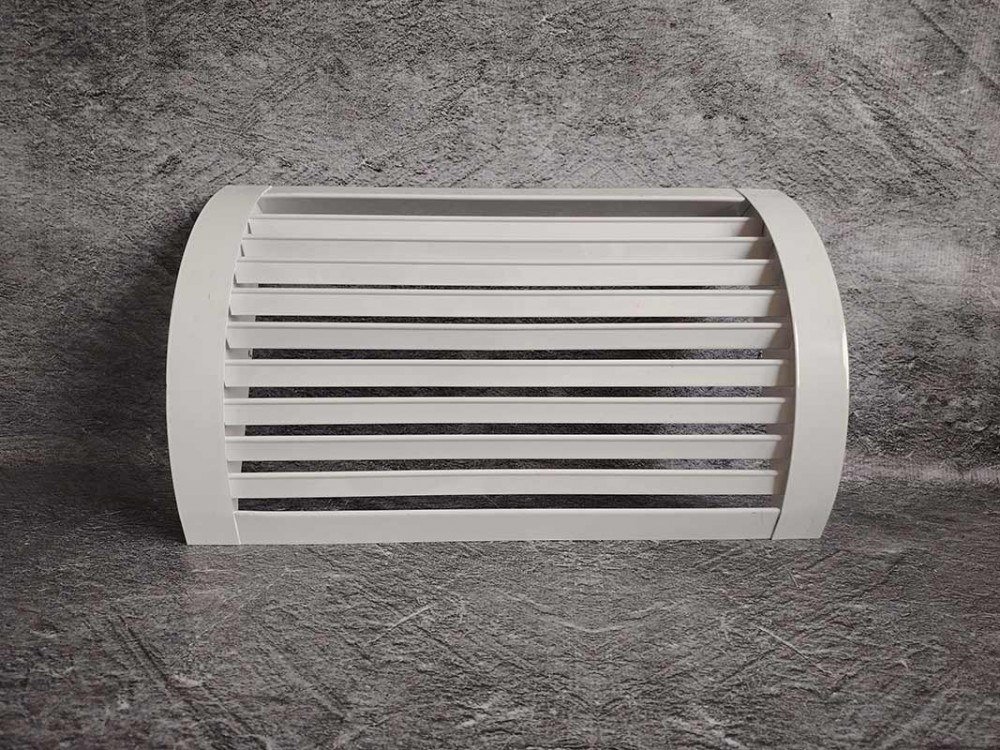

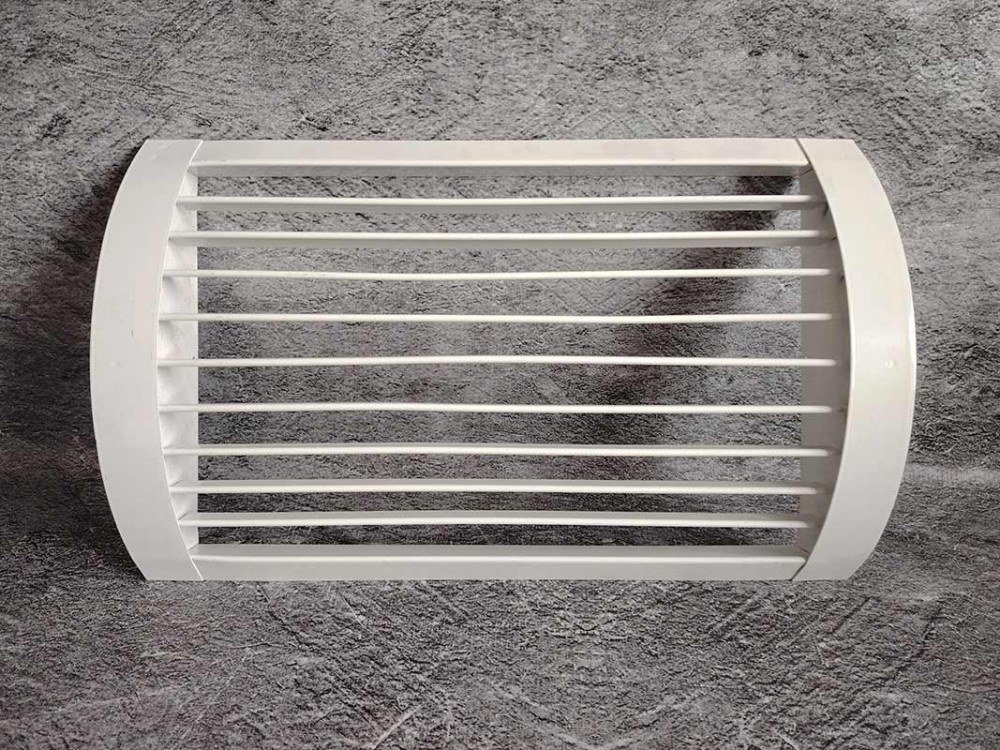

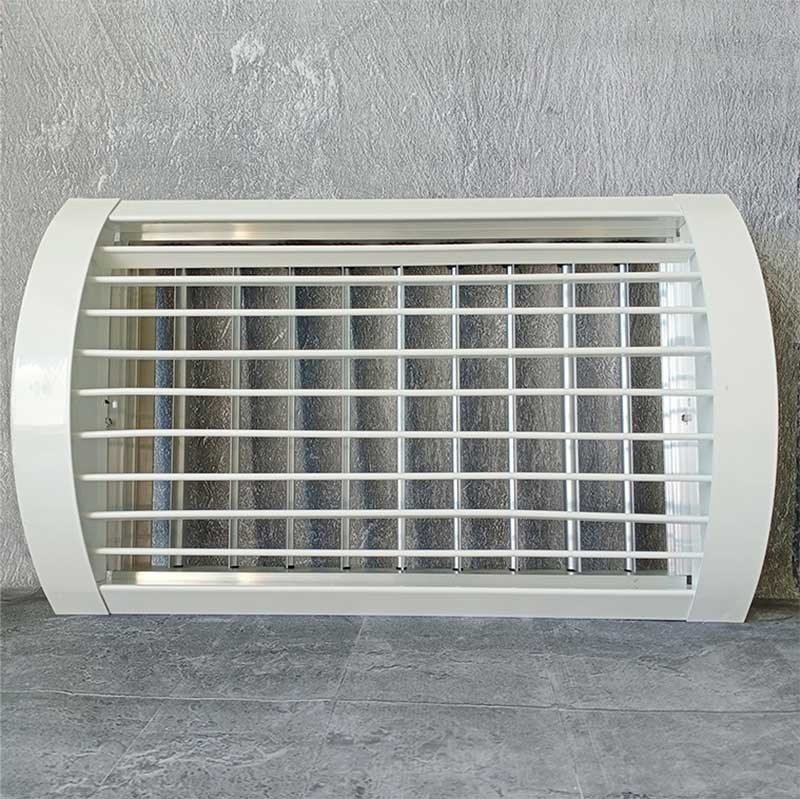

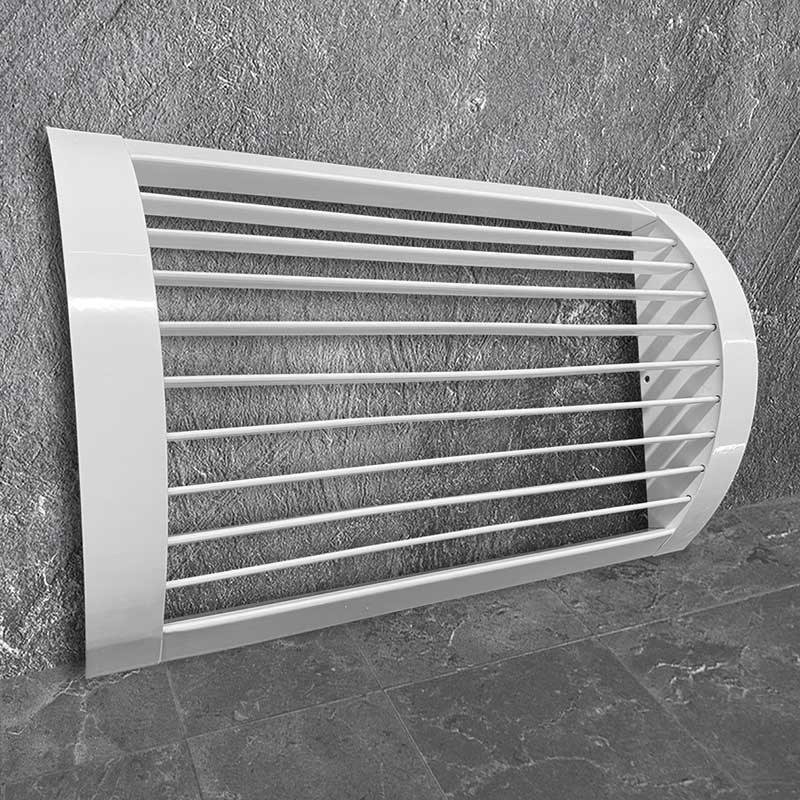

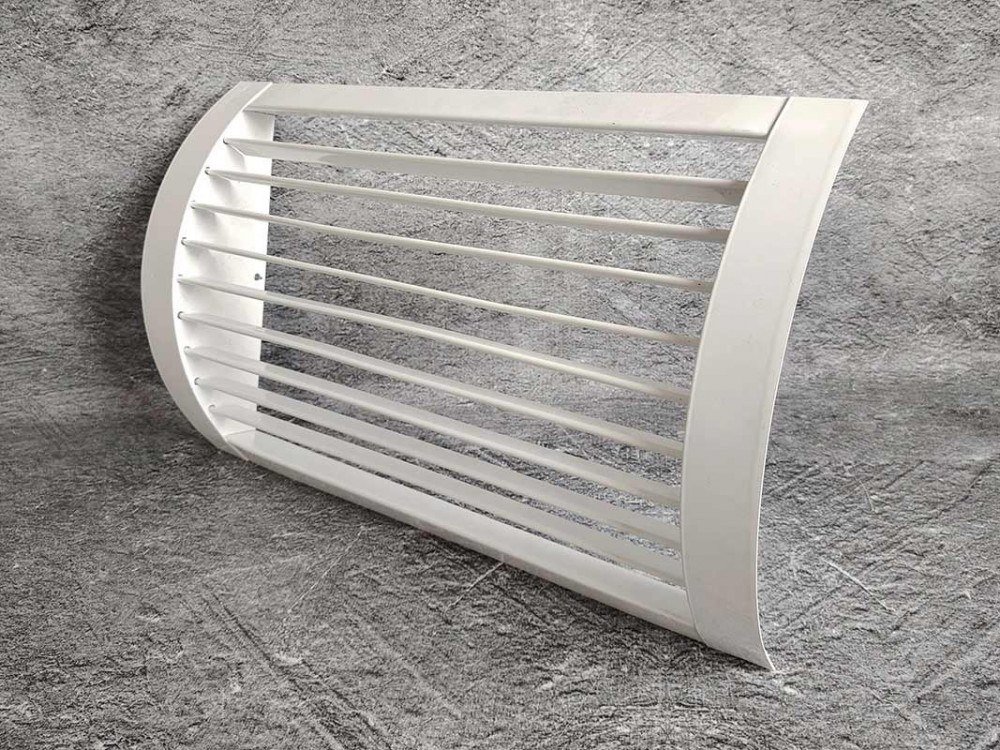

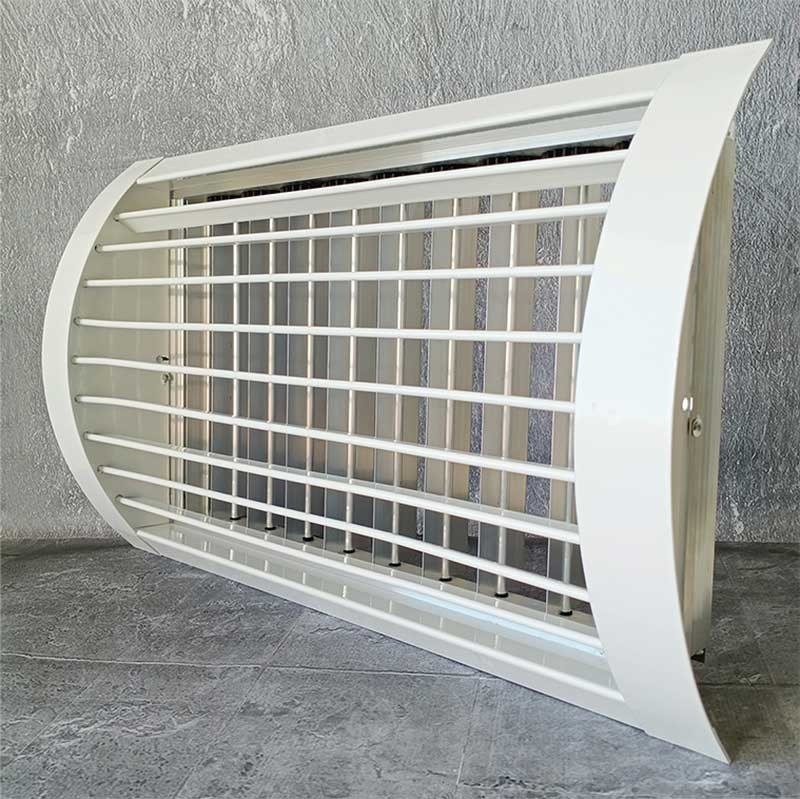

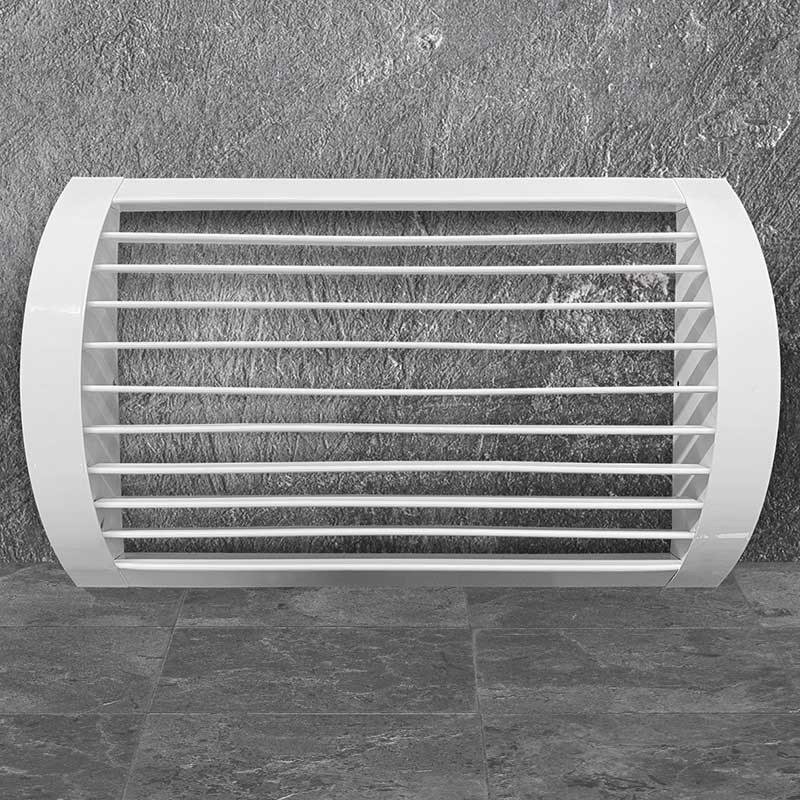

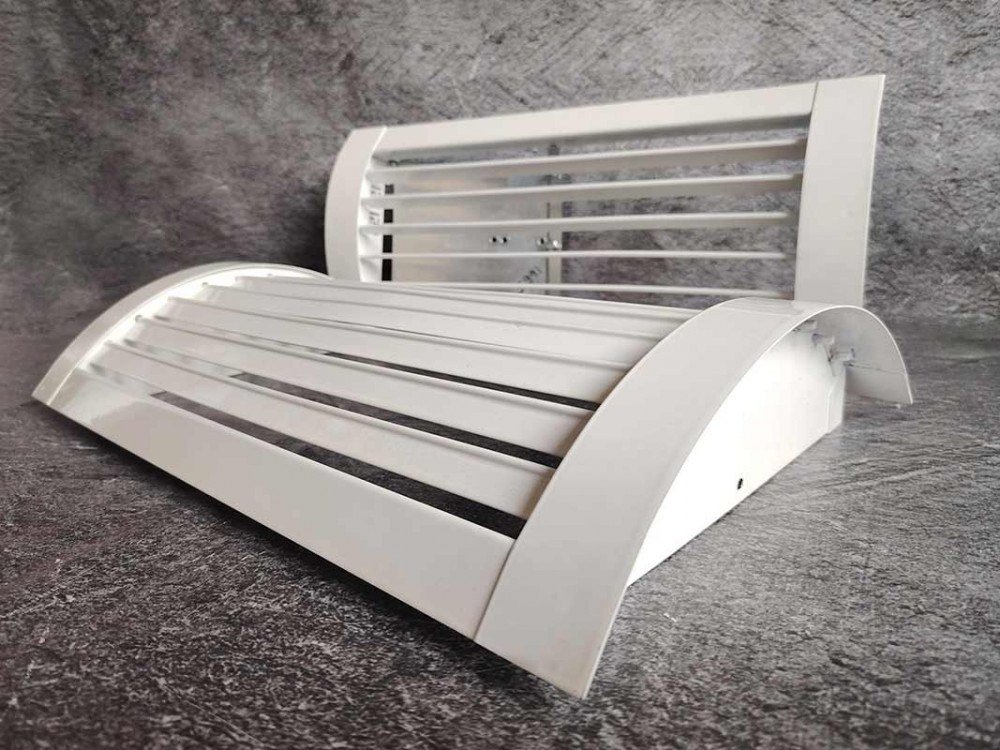

Регулируемая решётка ОГРЦ для круглых воздуховодов AIRS. ОГРЦ — цилиндрическая версия однорядной решётки, устанавливается непосредственно в круглый воздуховод.
Подобрать размер ОГРЦ
Вариант крепления
без указания
отверстия под саморезы (О)
Дополнительная комплектация
отсутствует

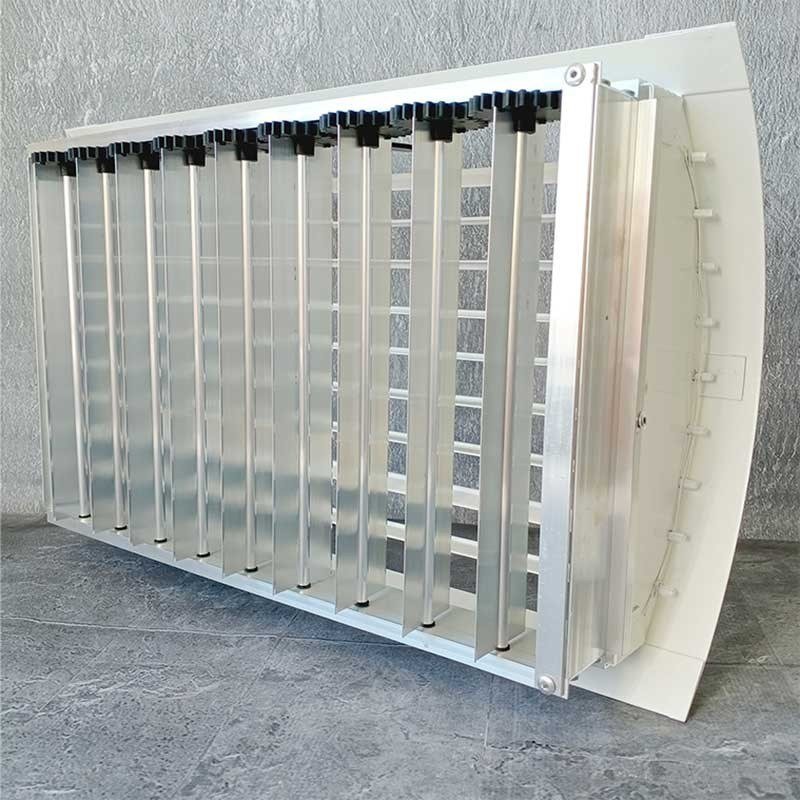

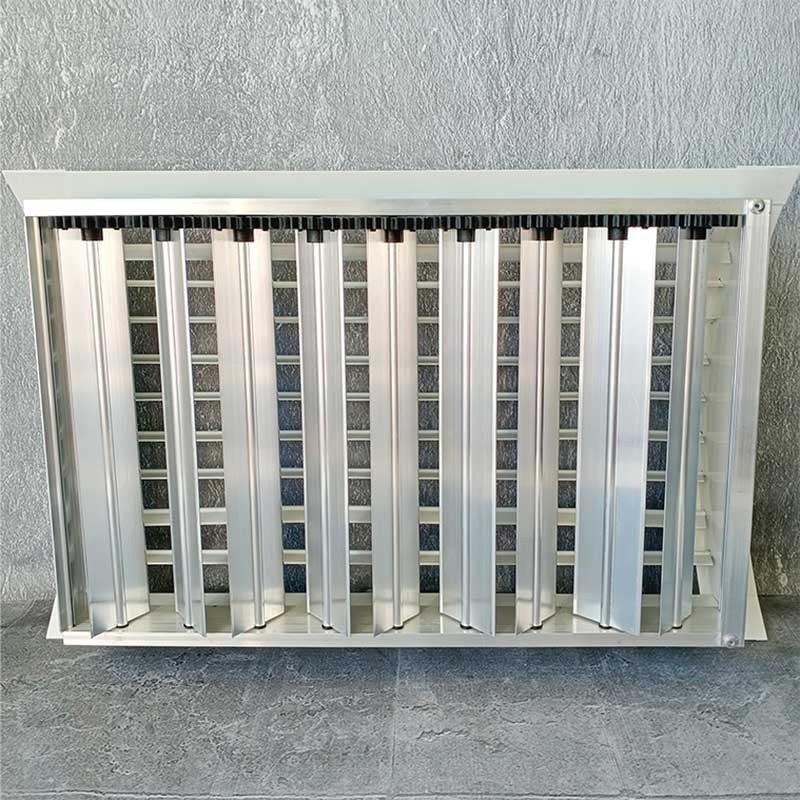

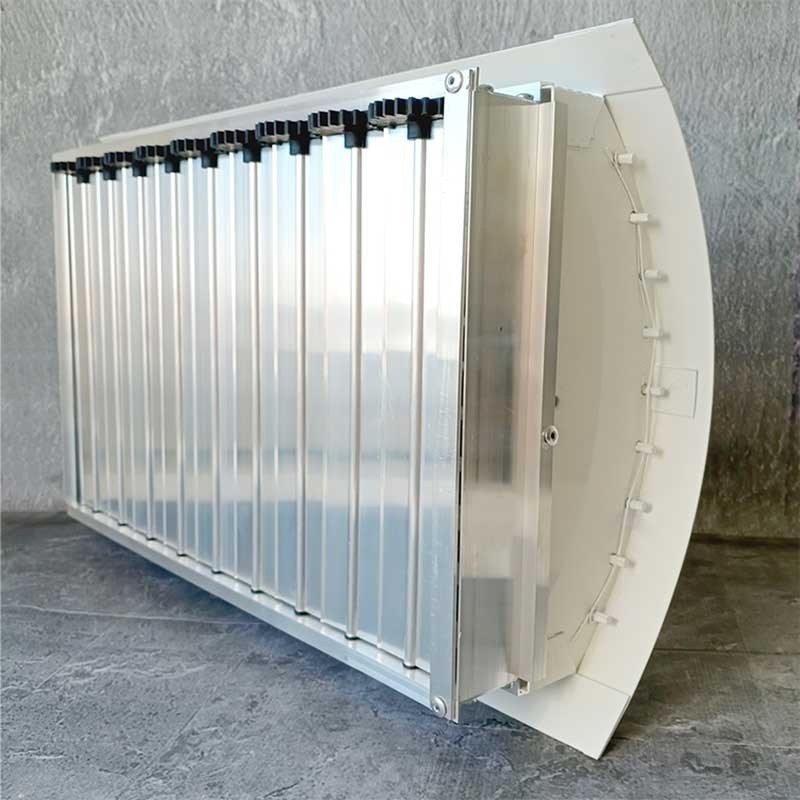

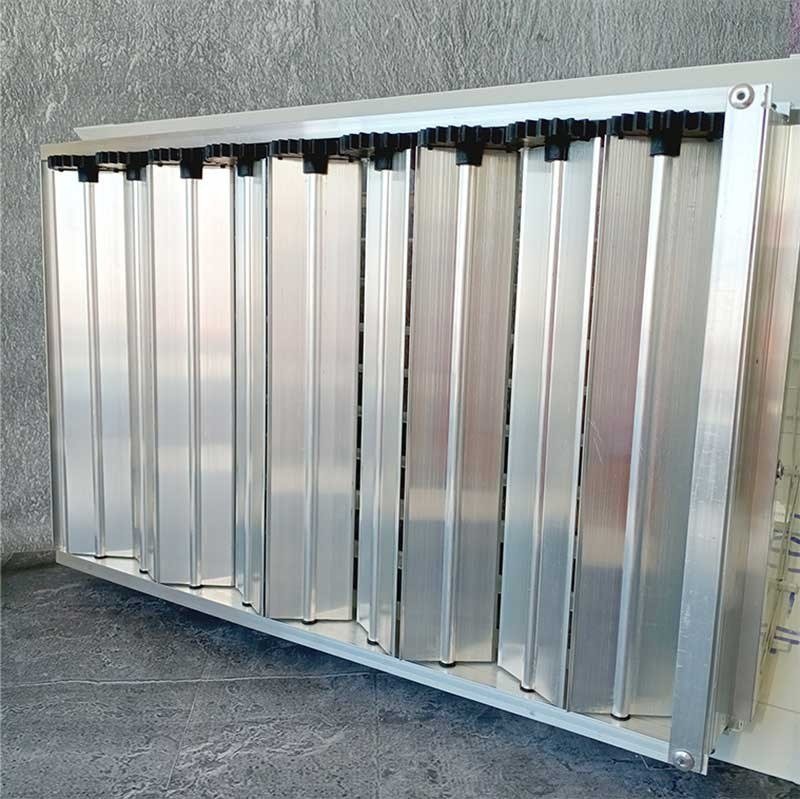

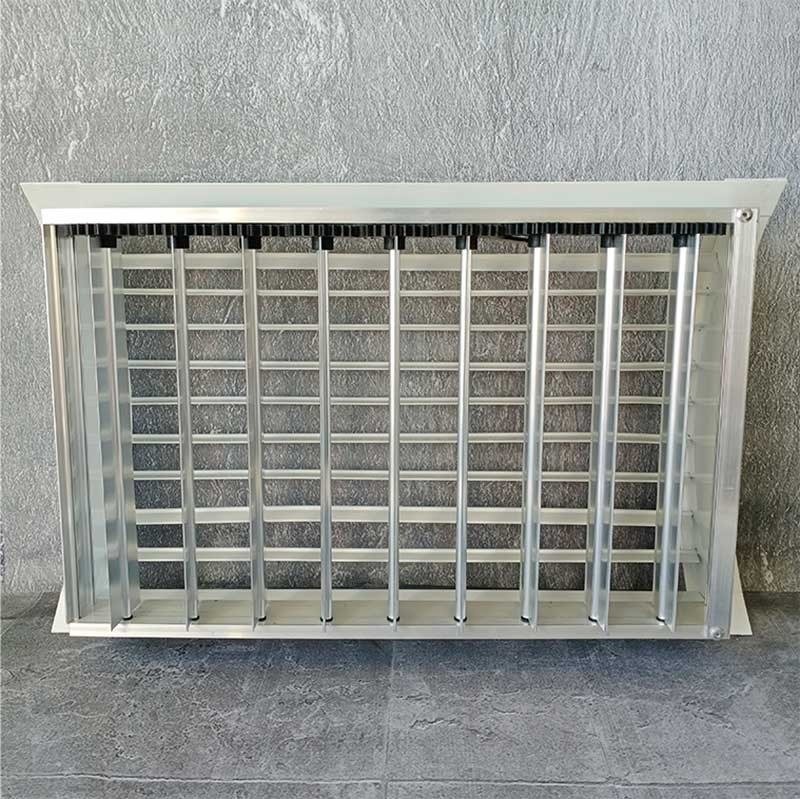

регулятор потока воздуха (РП)
Диаметр воздуховода
160
200
250
315
355
400
500
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

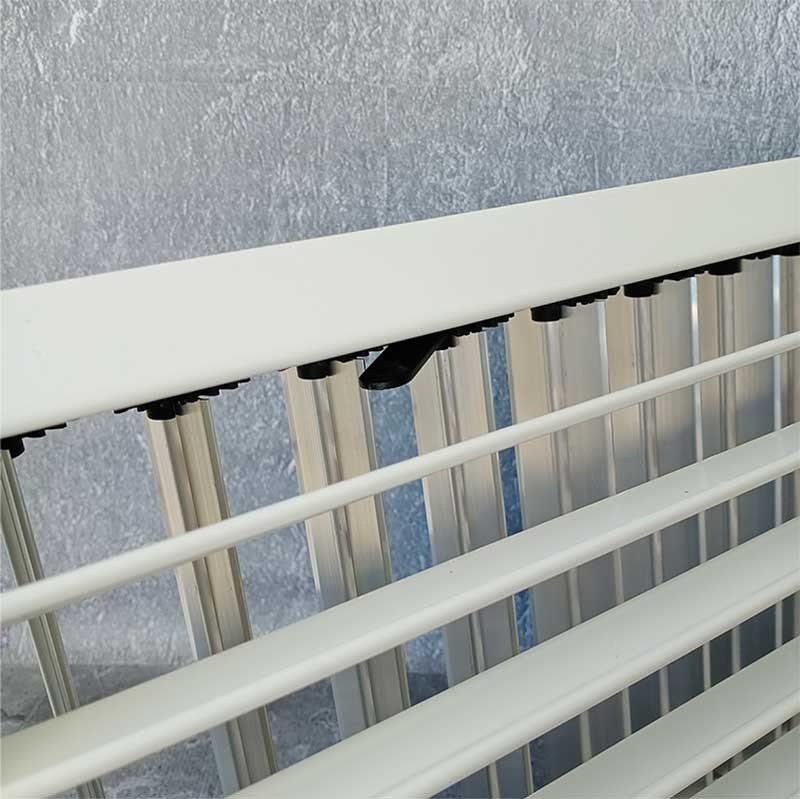

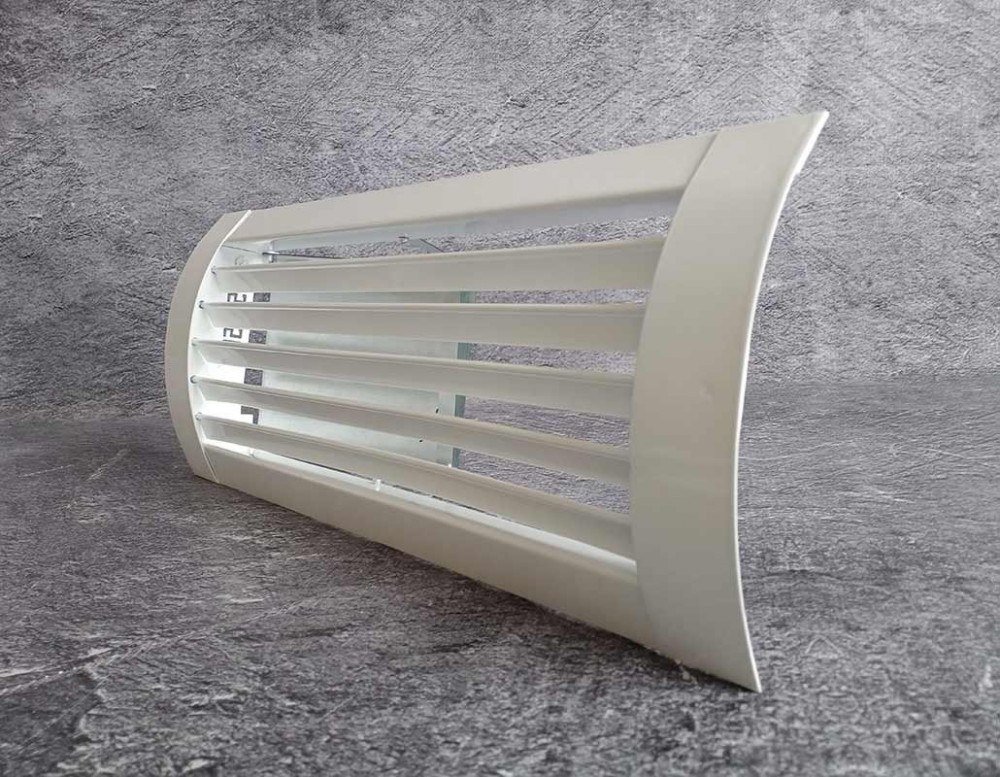

ОГРЦ — цилиндрическая версия однорядной решётки, устанавливается непосредственно в круглый воздуховод. Горизонтальные каплевидные жалюзи направляют поток вверх или вниз.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх и вниз
Количество рядов жалюзи: один ряд
Корпус: цилиндрический
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

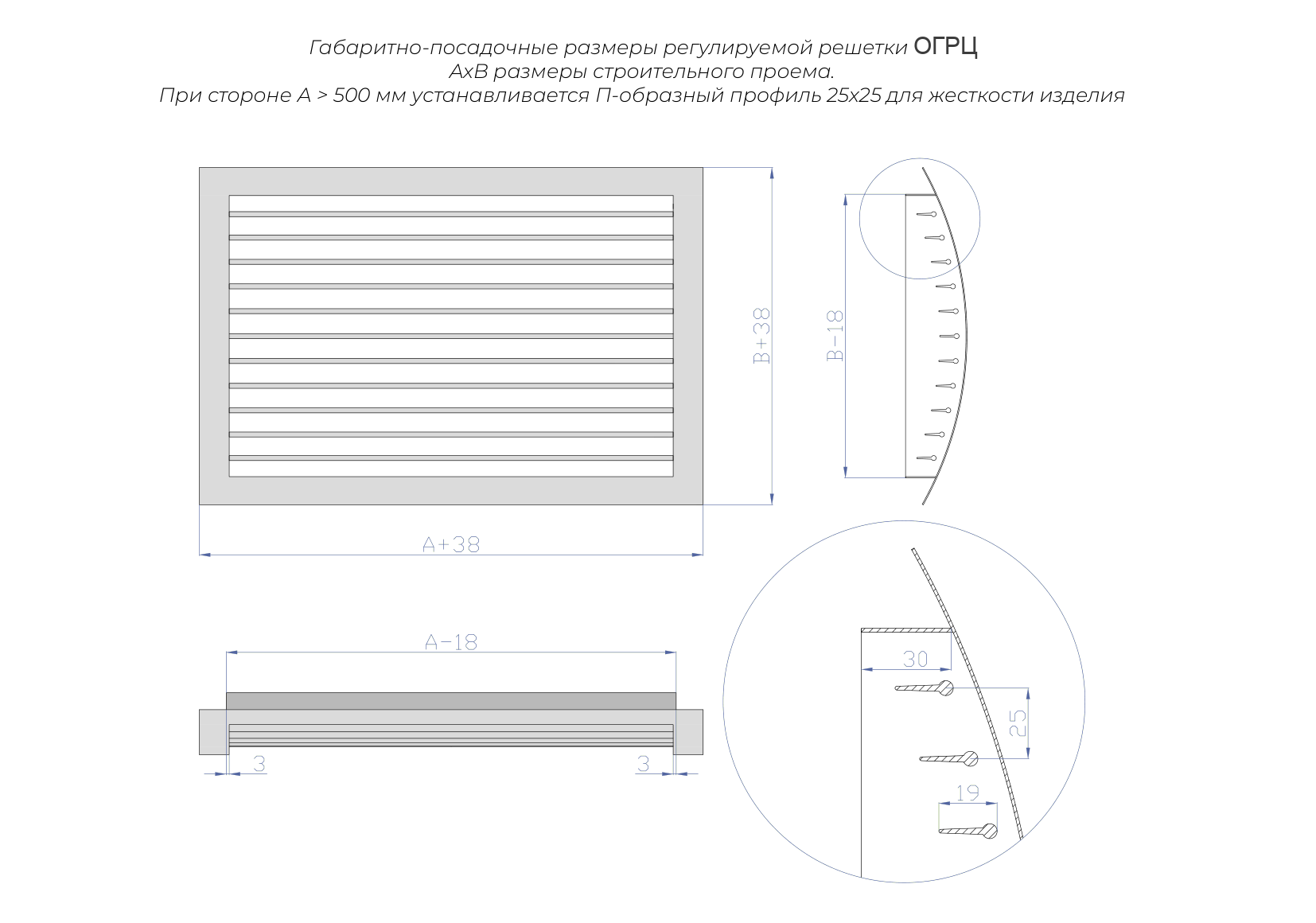

Чертёж и габаритные размеры ОГРЦ:

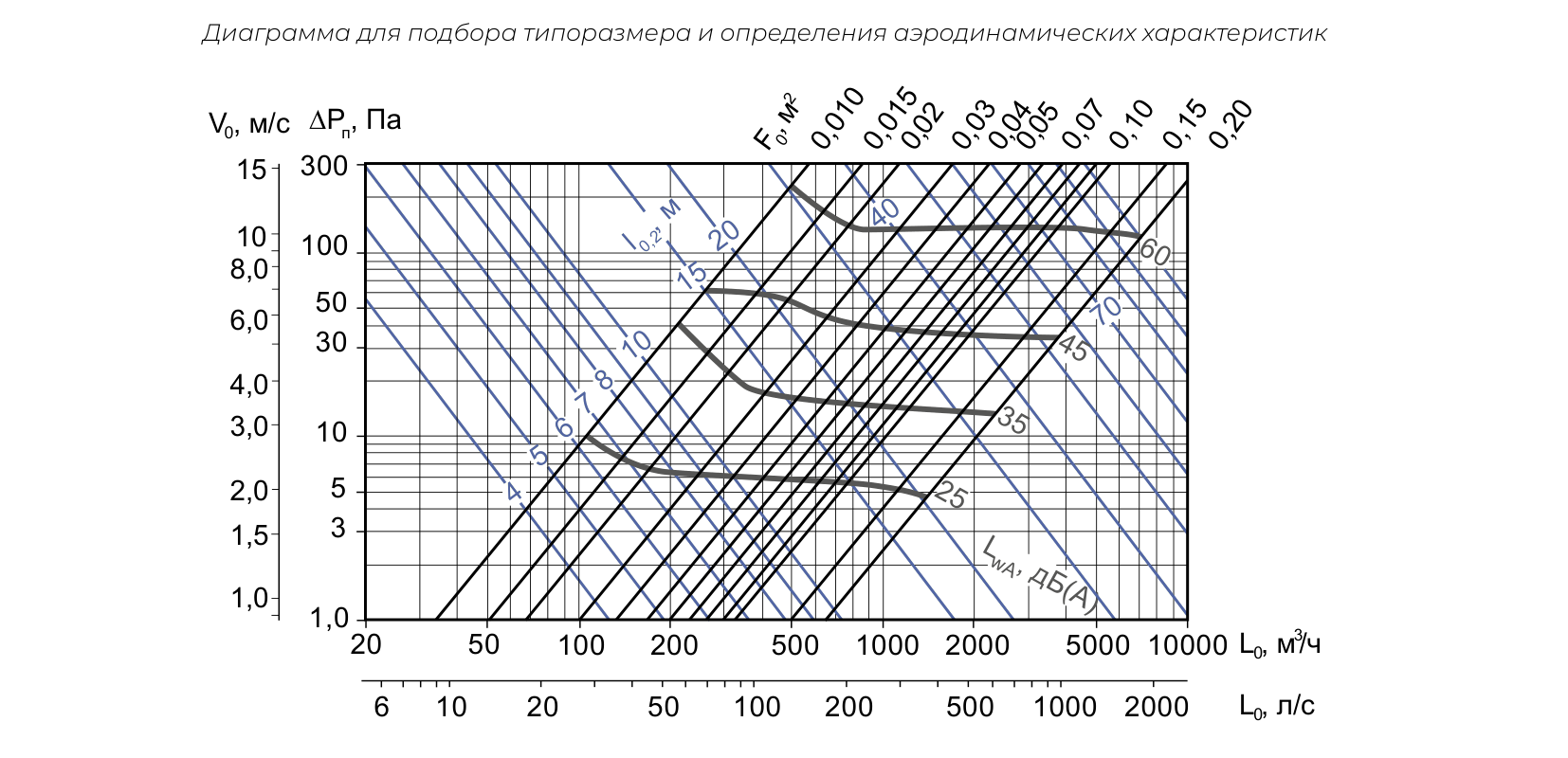

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГРЦ:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРЦ:
Типоразмер, мм
Fс.с., м²
Масса, кг
175×175
0.028
0.36
200×200
0.032
0.41
225×225
0.038
0.45
250×250
0.054
0.58

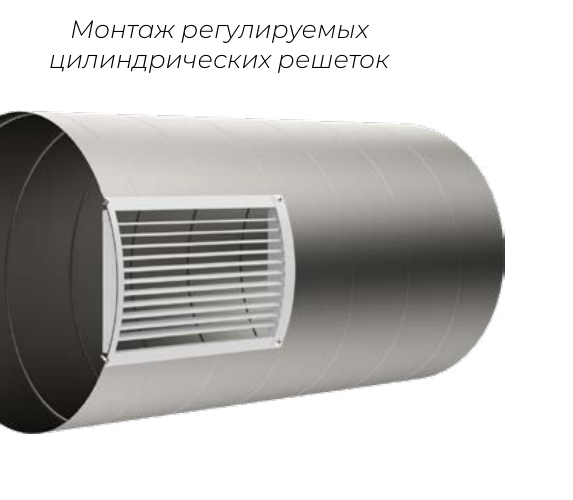

Схема монтажа решётки Регулируемая решётка ОГРЦ для круглых воздуховодов:
ОГРЦ - 300×500 - RAL 9016 - П
ОГРЦ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
