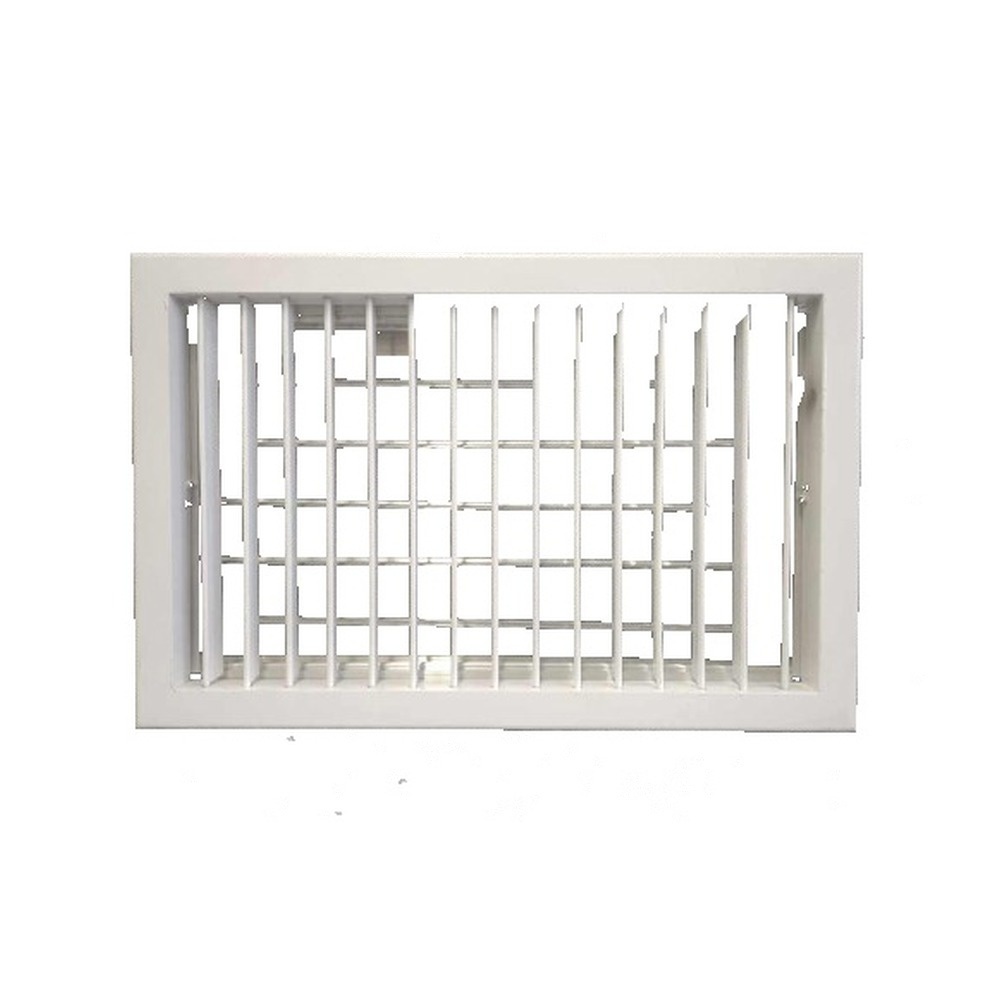

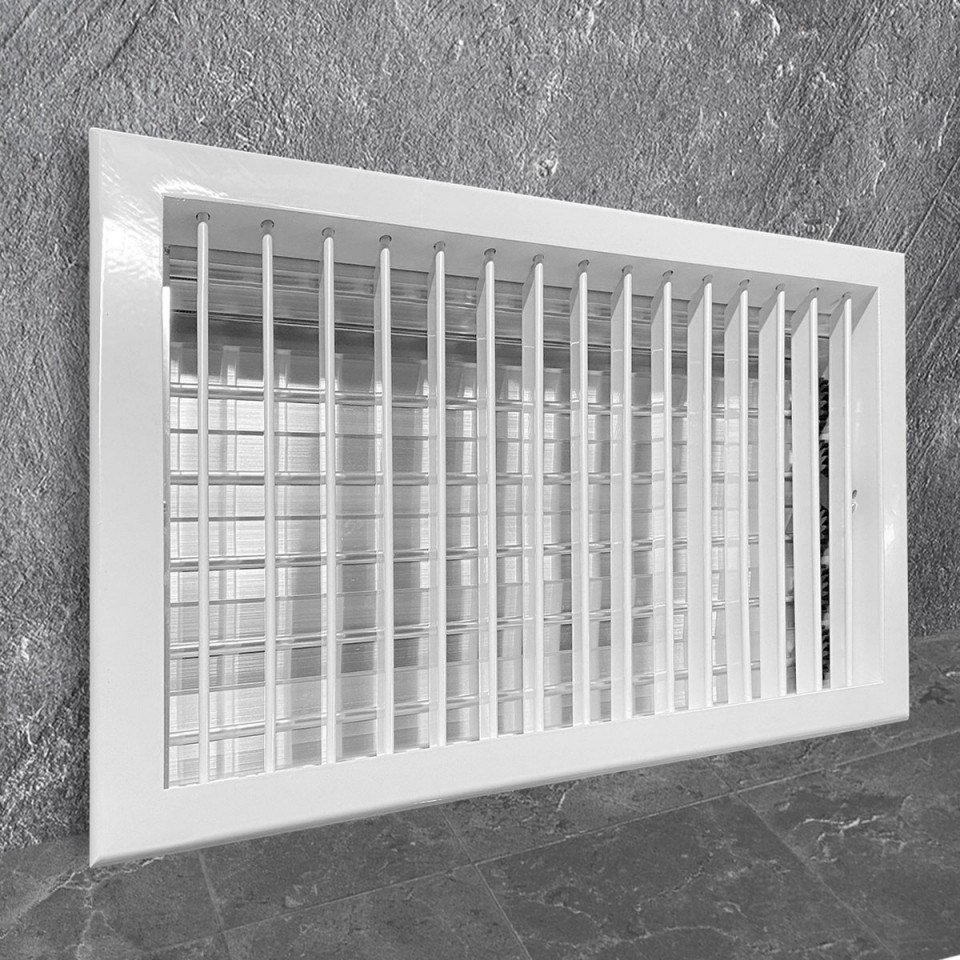

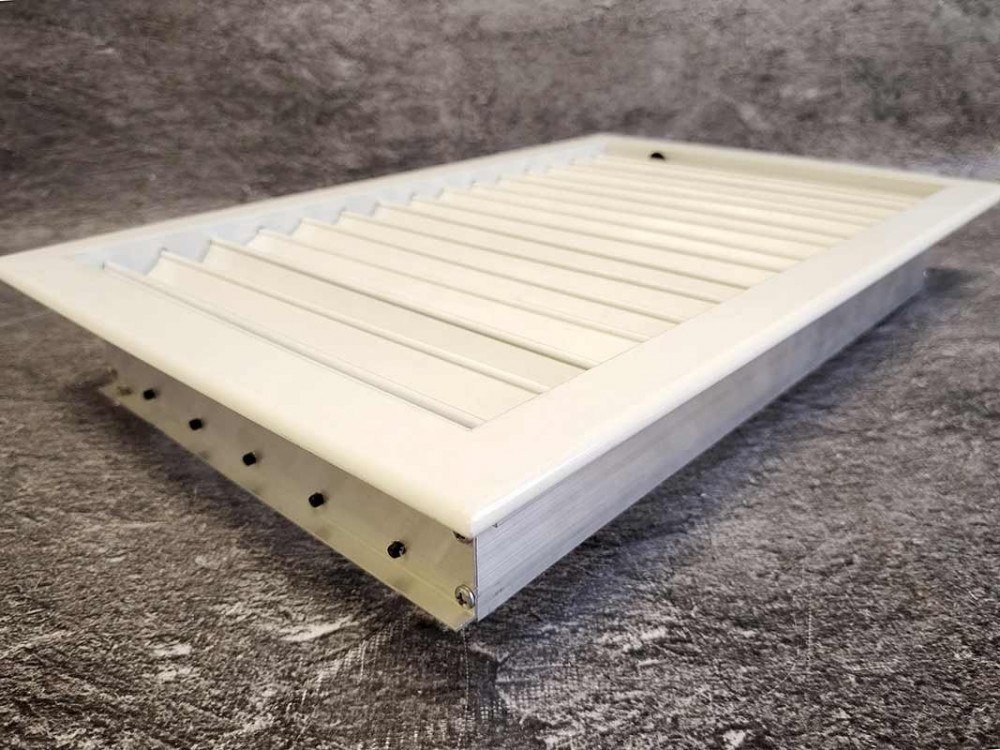

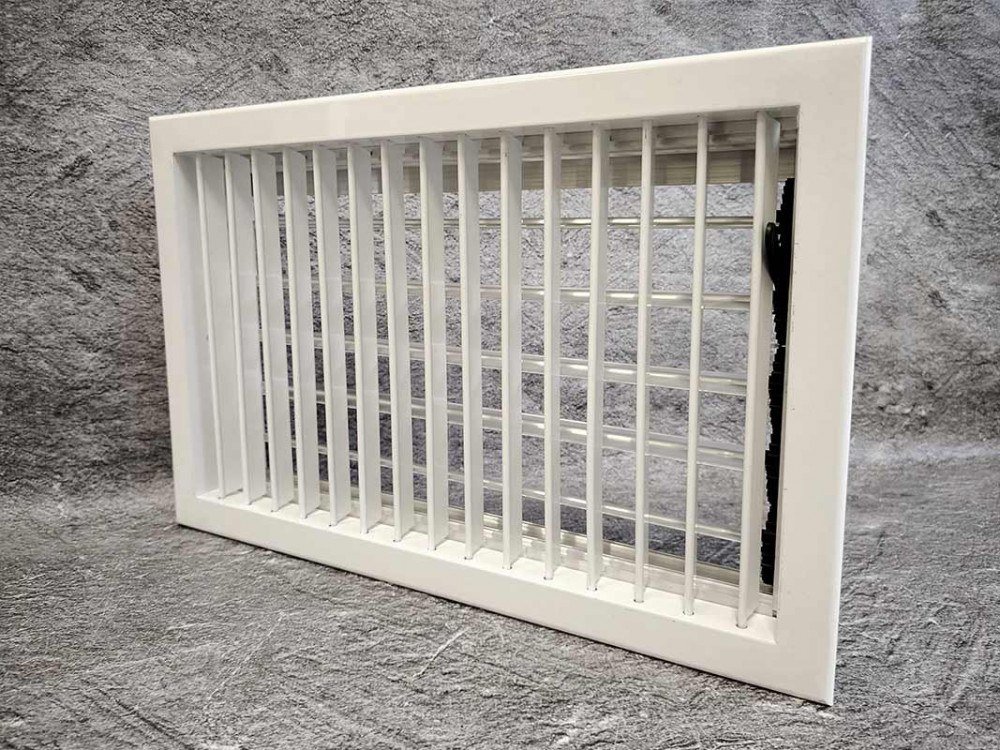

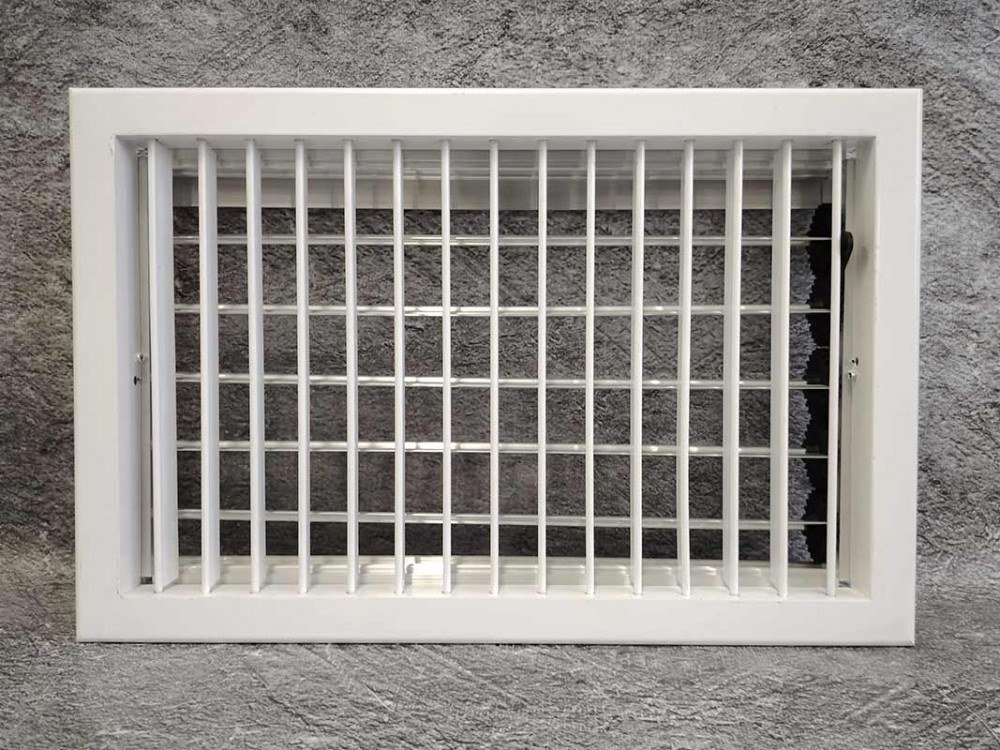

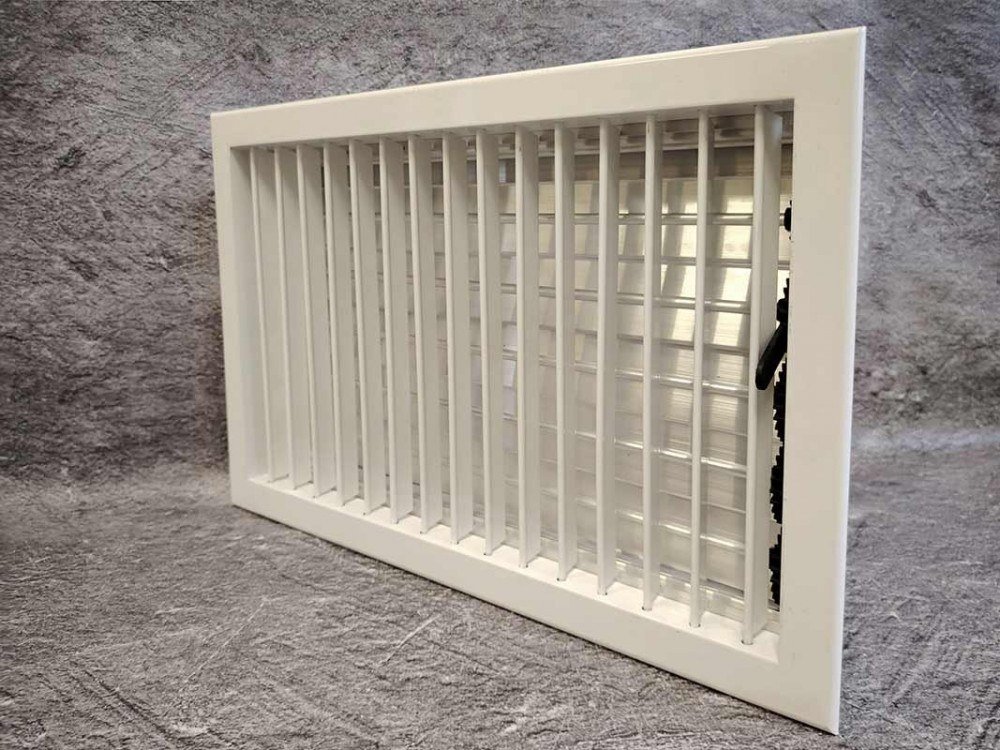

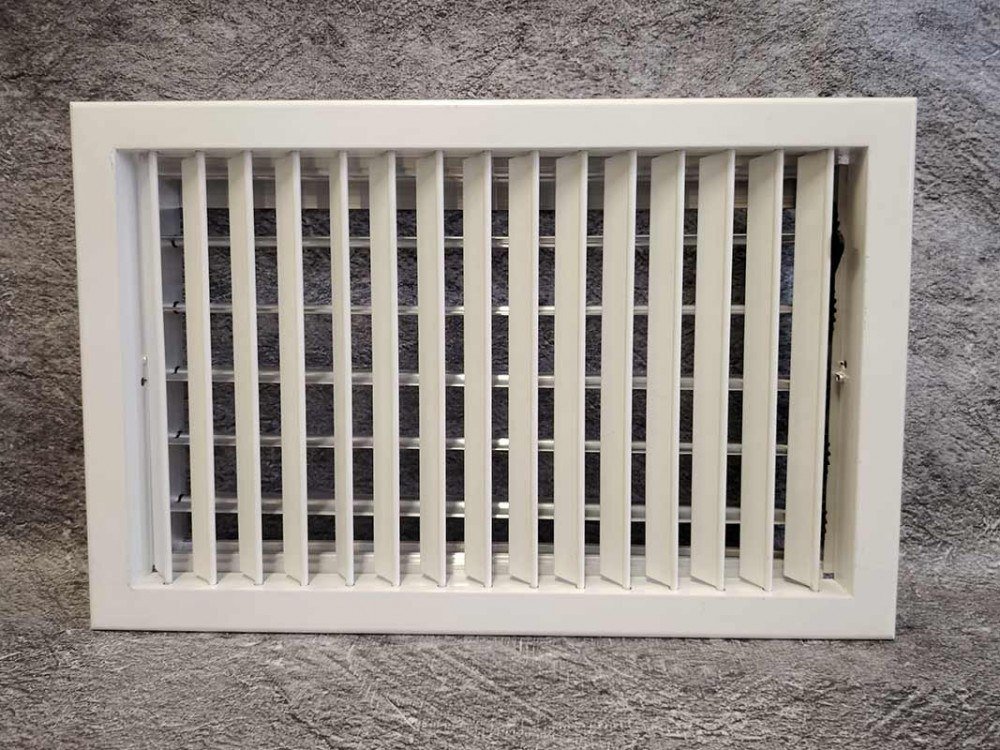

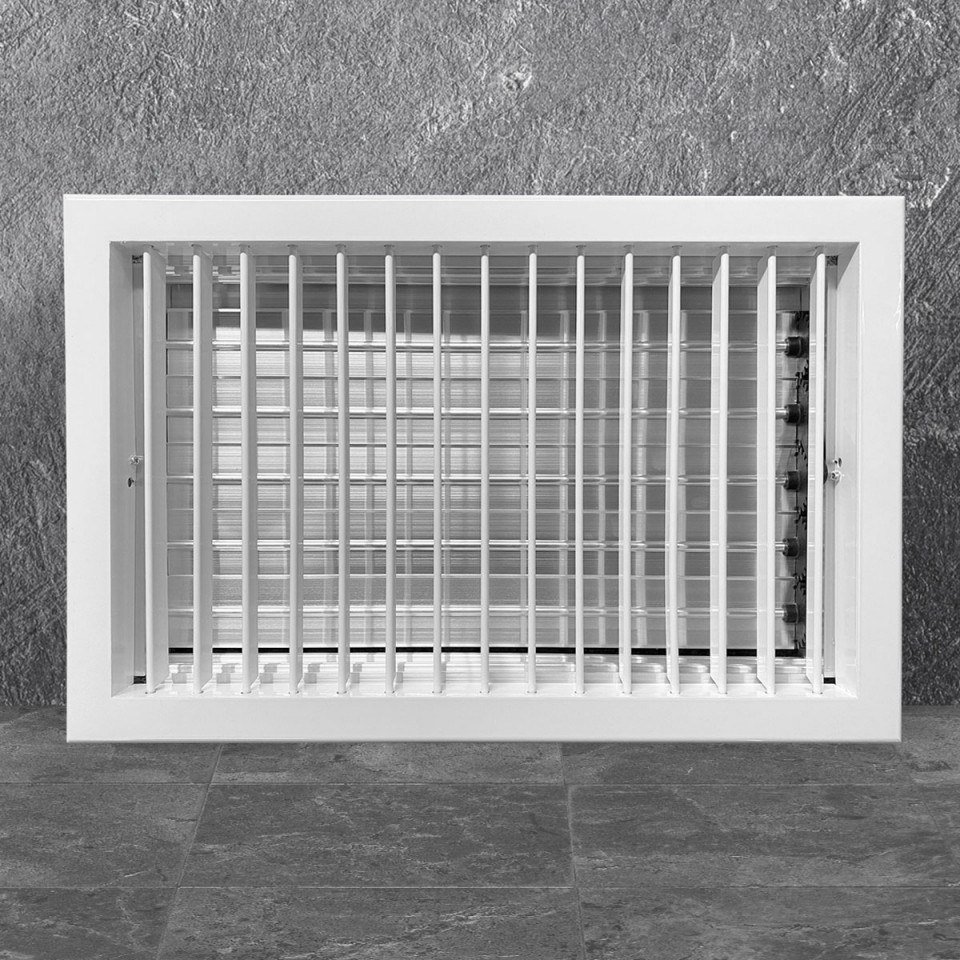

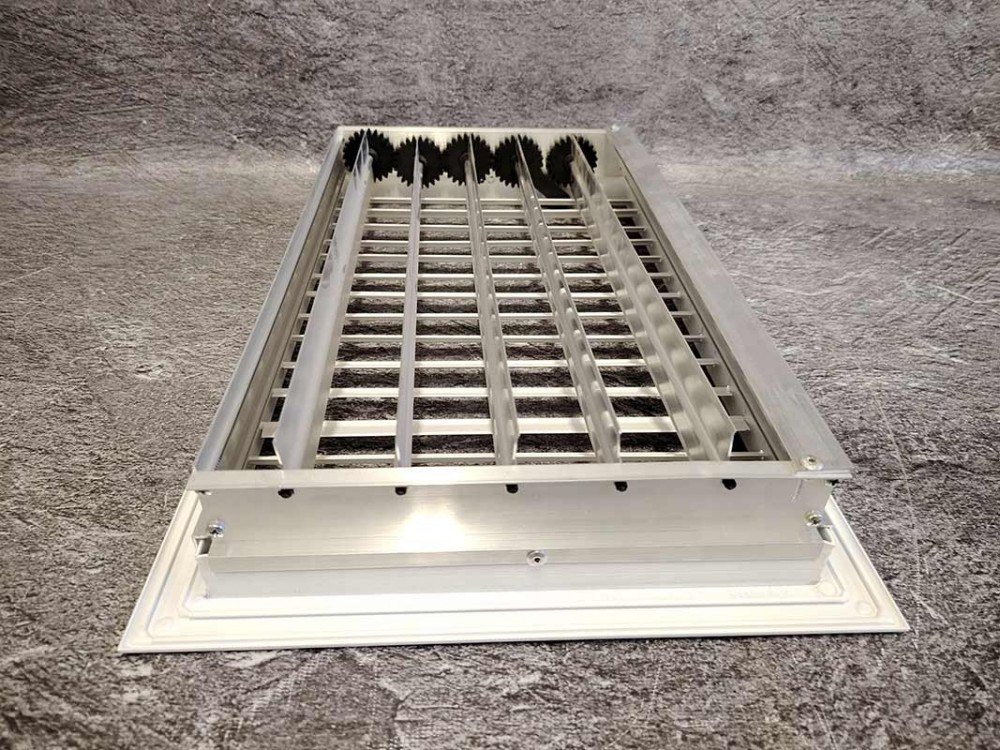

Регулируемая решётка ОГР-ВР со встроенным клапаном AIRS. ОГР-ВР — решётка ОГР-В со встроенным клапаном расхода воздуха.
Подобрать размер ОГР-ВР
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

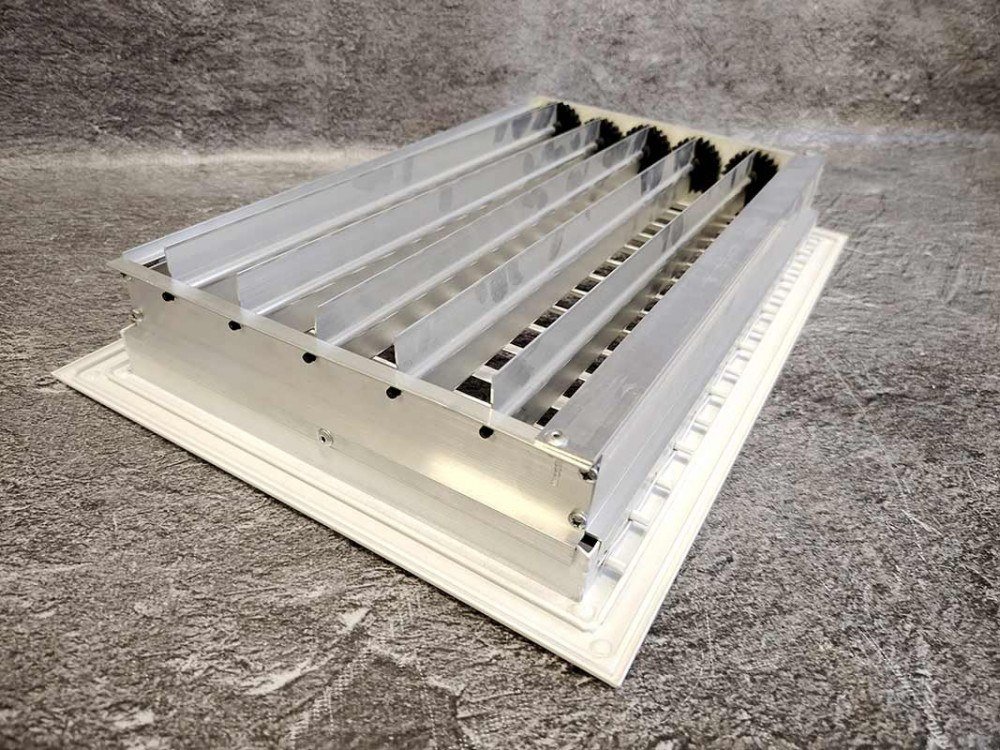

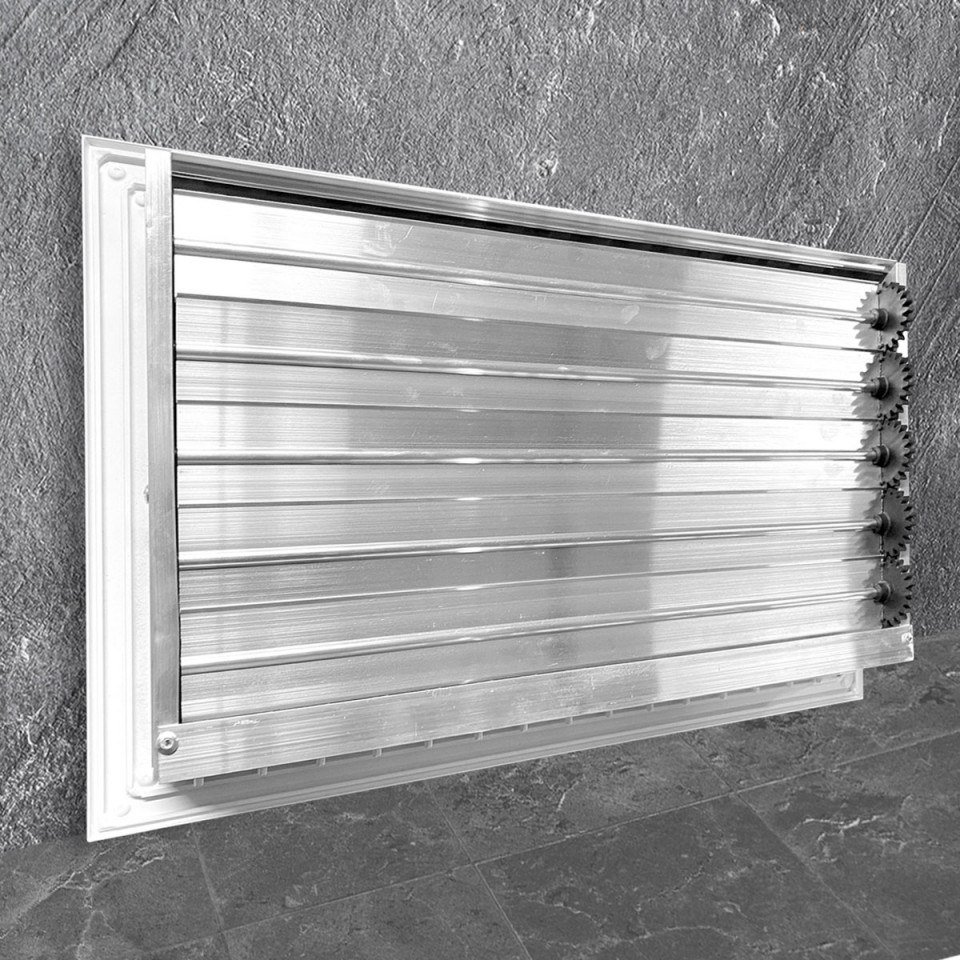

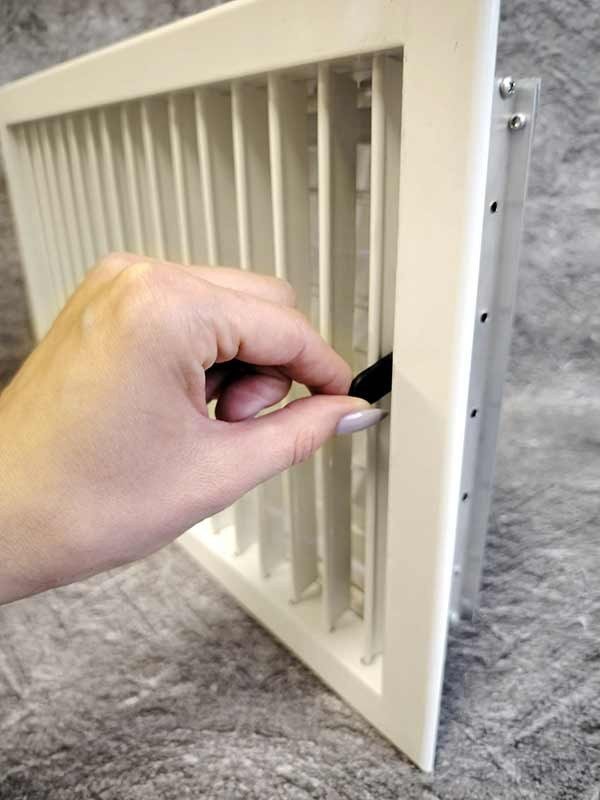

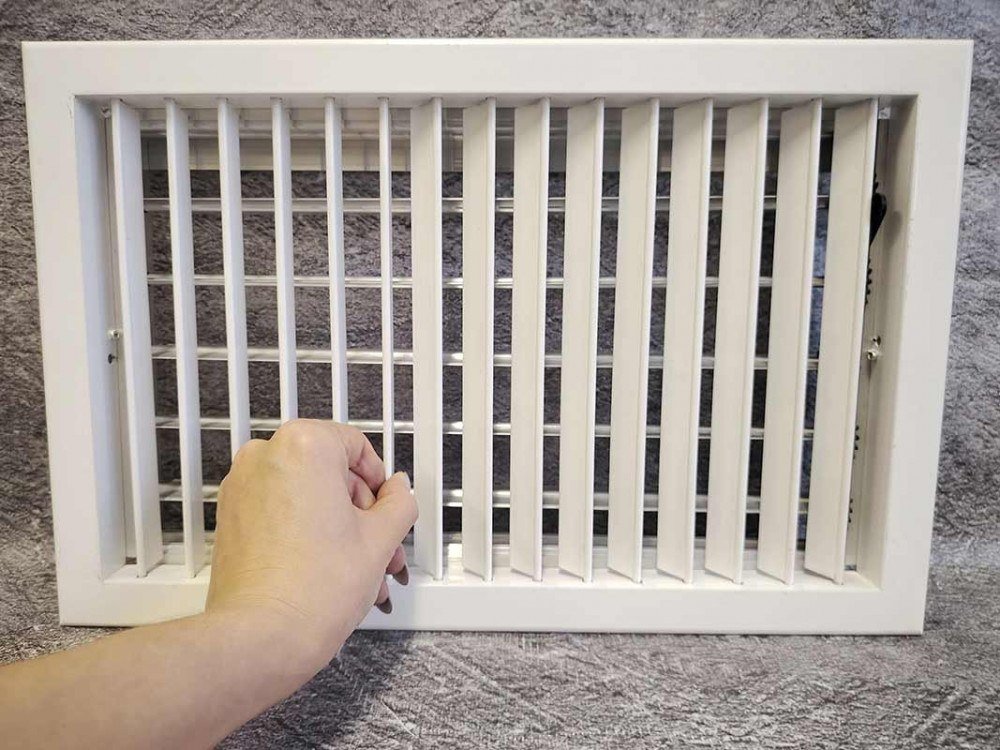

ОГР-ВР — решётка ОГР-В со встроенным клапаном расхода воздуха. Совмещает разворот потока влево-вправо с плавной регулировкой объёма воздуха одной ручкой.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: влево и вправо
Количество рядов жалюзи: один ряд
Корпус: прямоугольный

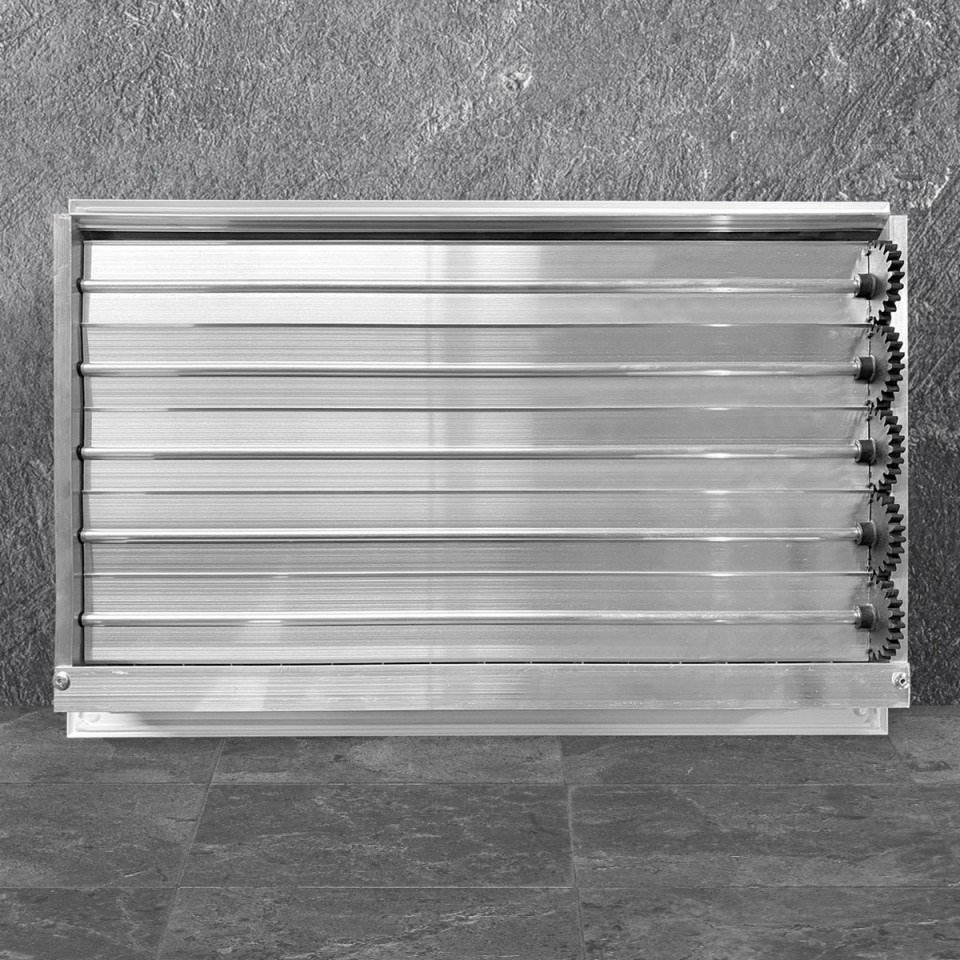

Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

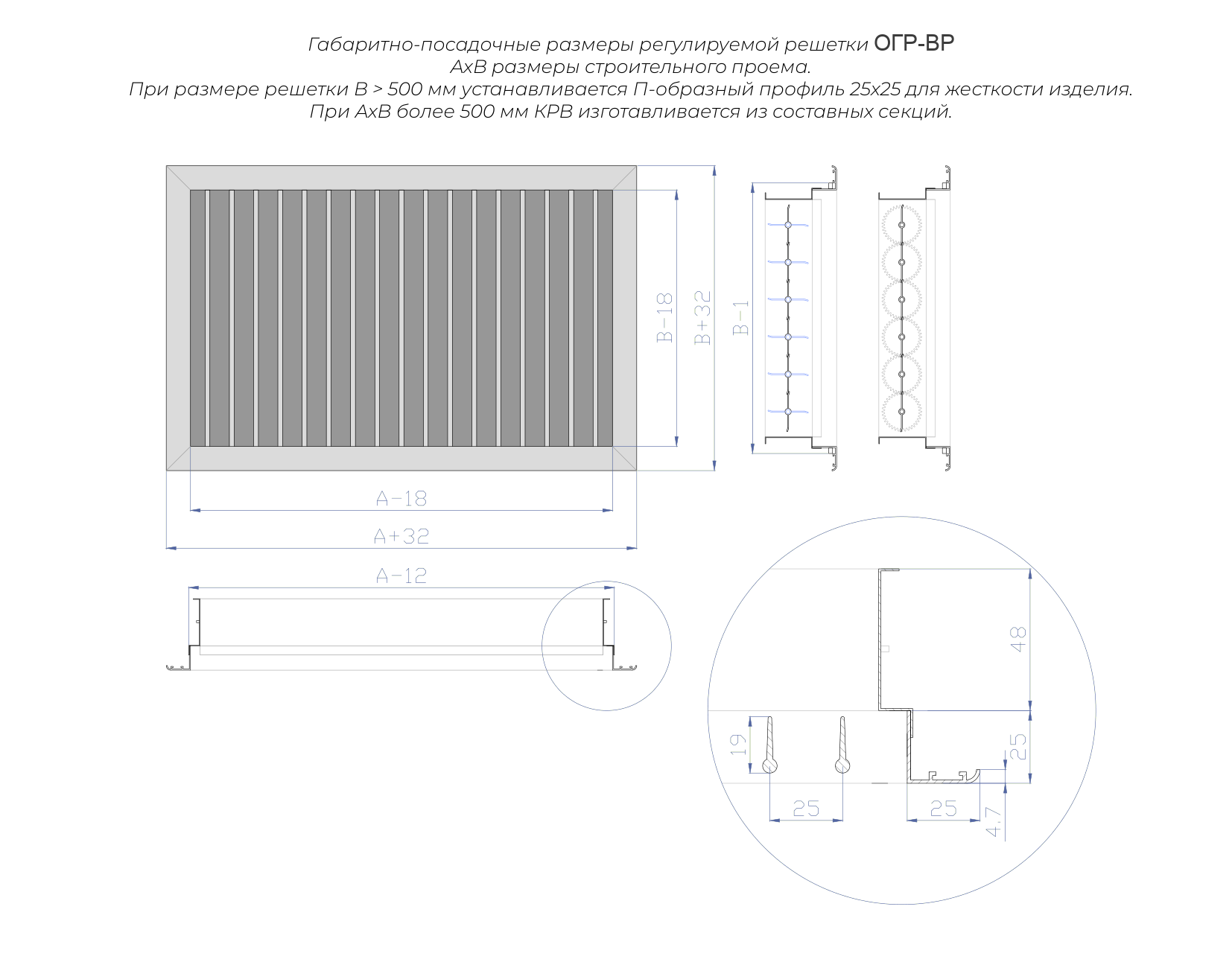

Чертёж и габаритные размеры ОГР-ВР:

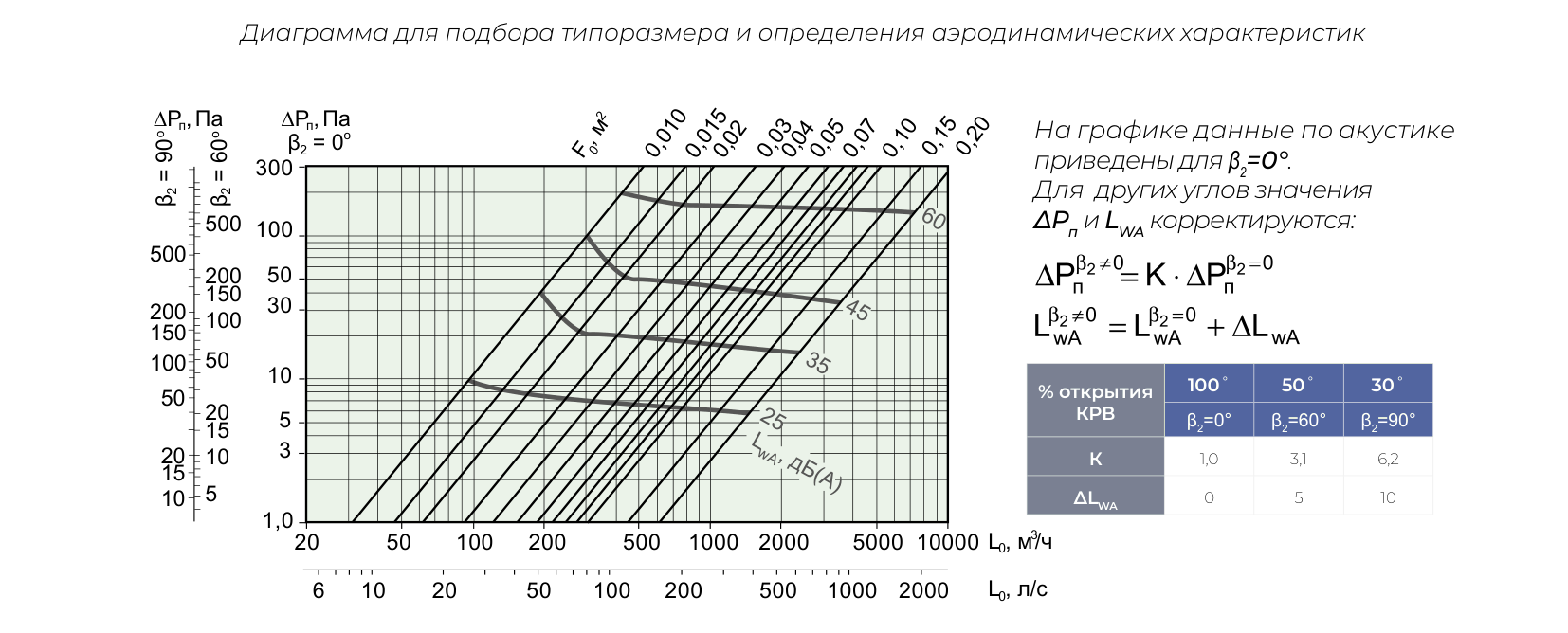

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГР-ВР:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГР-ВР:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.33
150×150
0.017
0.53
200×200
0.031
0.77
250×250
0.048
1.03
400×400
0.123
2.07
500×500
0.193
2.98
600×600
0.277
4.05
700×700
0.377
5.16
800×800
0.493
6.52
900×900
0.624
7.90
1000×1000
0.770
9.57
1100×1100
0.932
11.39
1200×1200
1.109
13.18
1300×1300
1.301
15.31
1400×1400
1.509
17.36
1500×1500
1.733
19.79
1600×1600
1.971
22.37

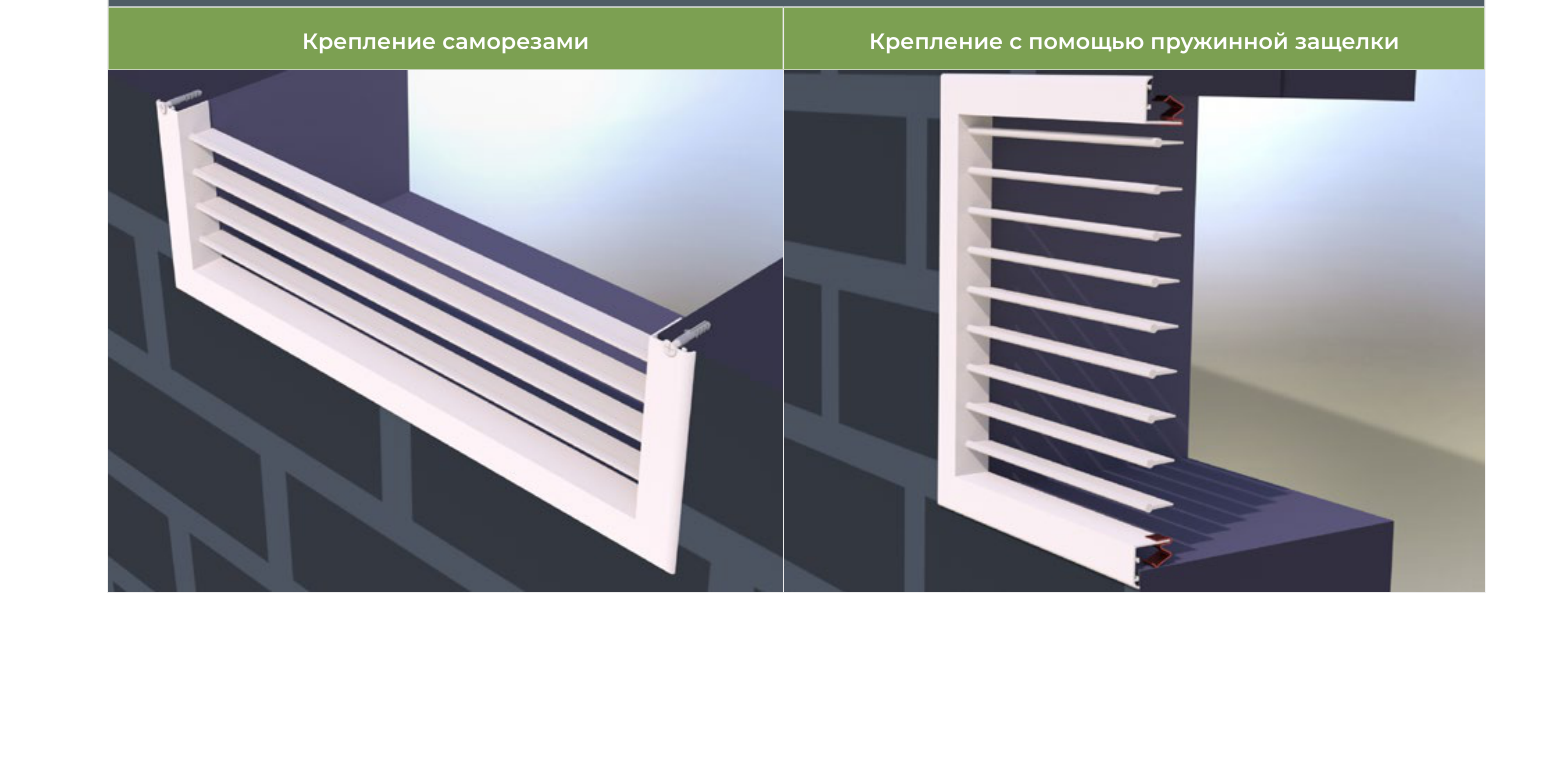

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ОГР-ВР - 300×500 - RAL 9016 - П
ОГР-ВР
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
