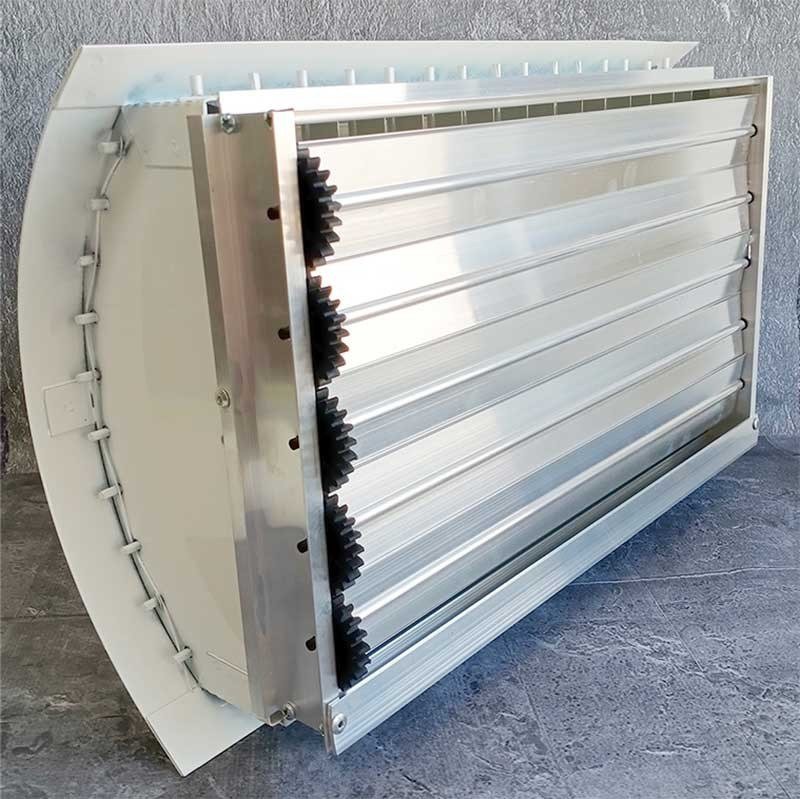

Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх/вниз и влево/вправо
Количество рядов жалюзи: два ряда
Корпус: цилиндрический

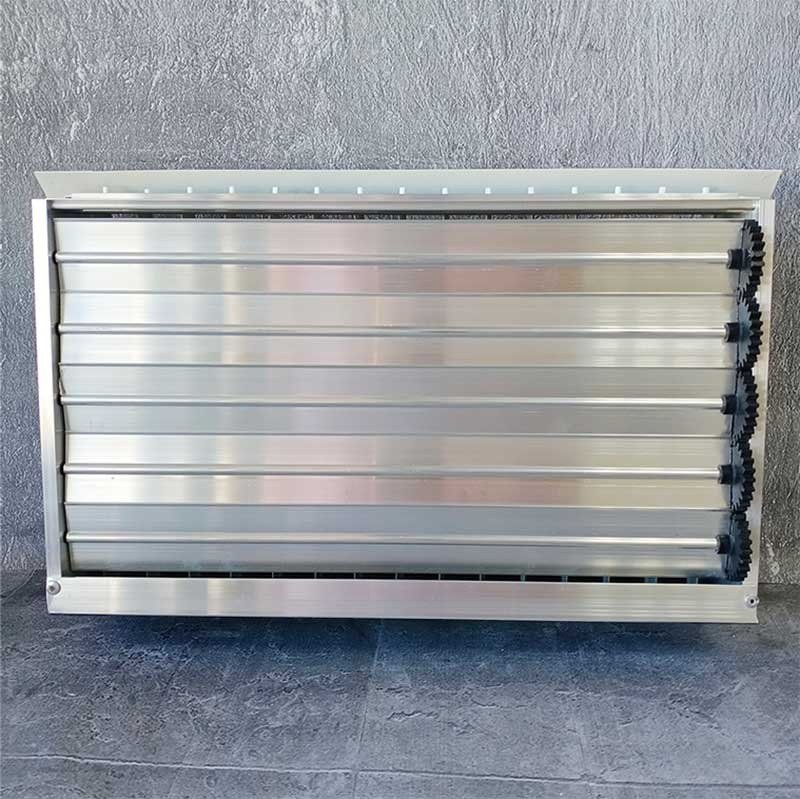

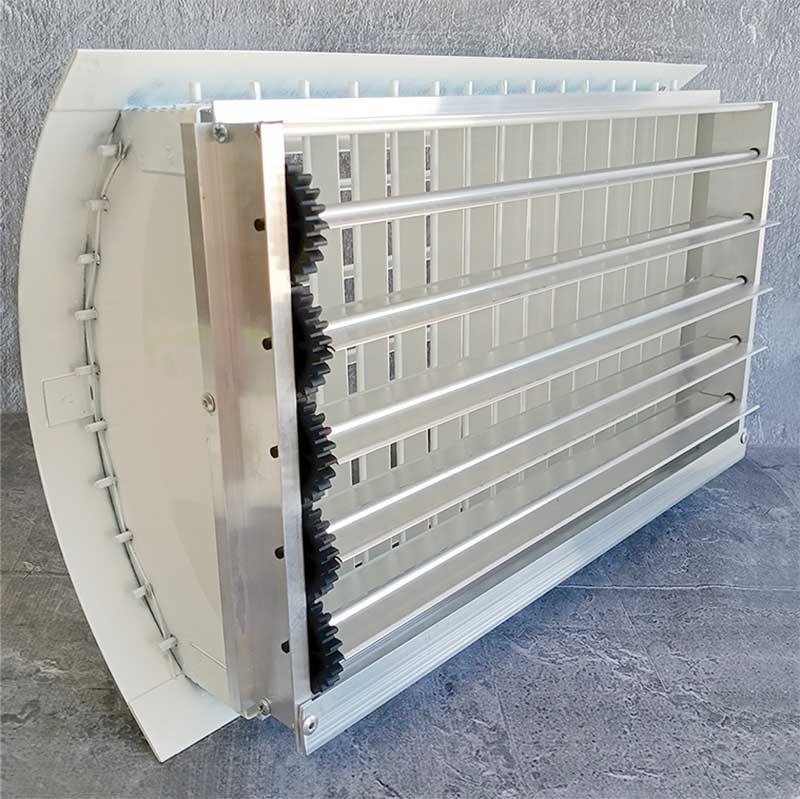

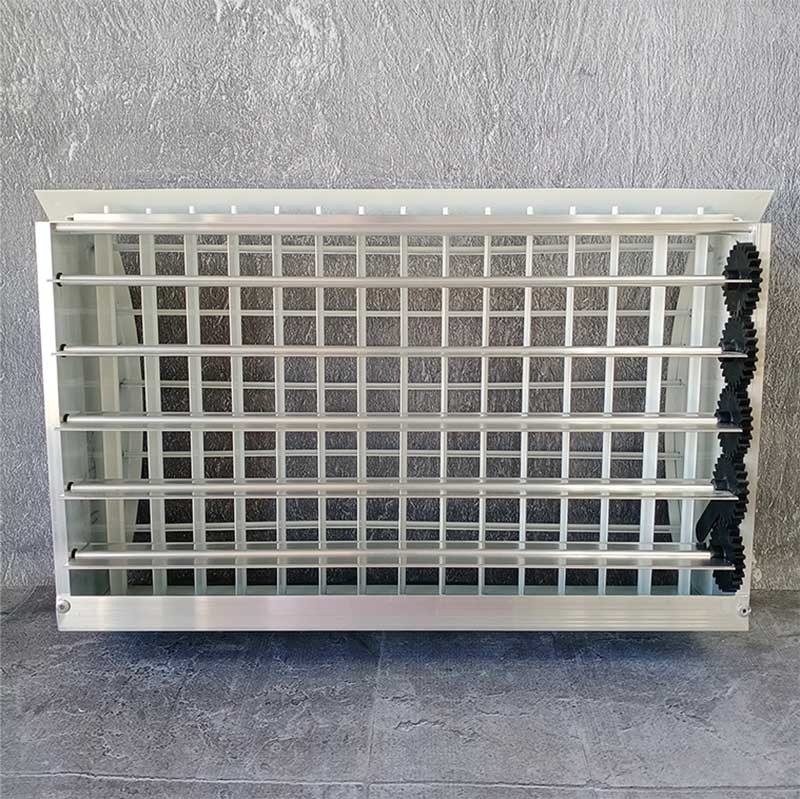

Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

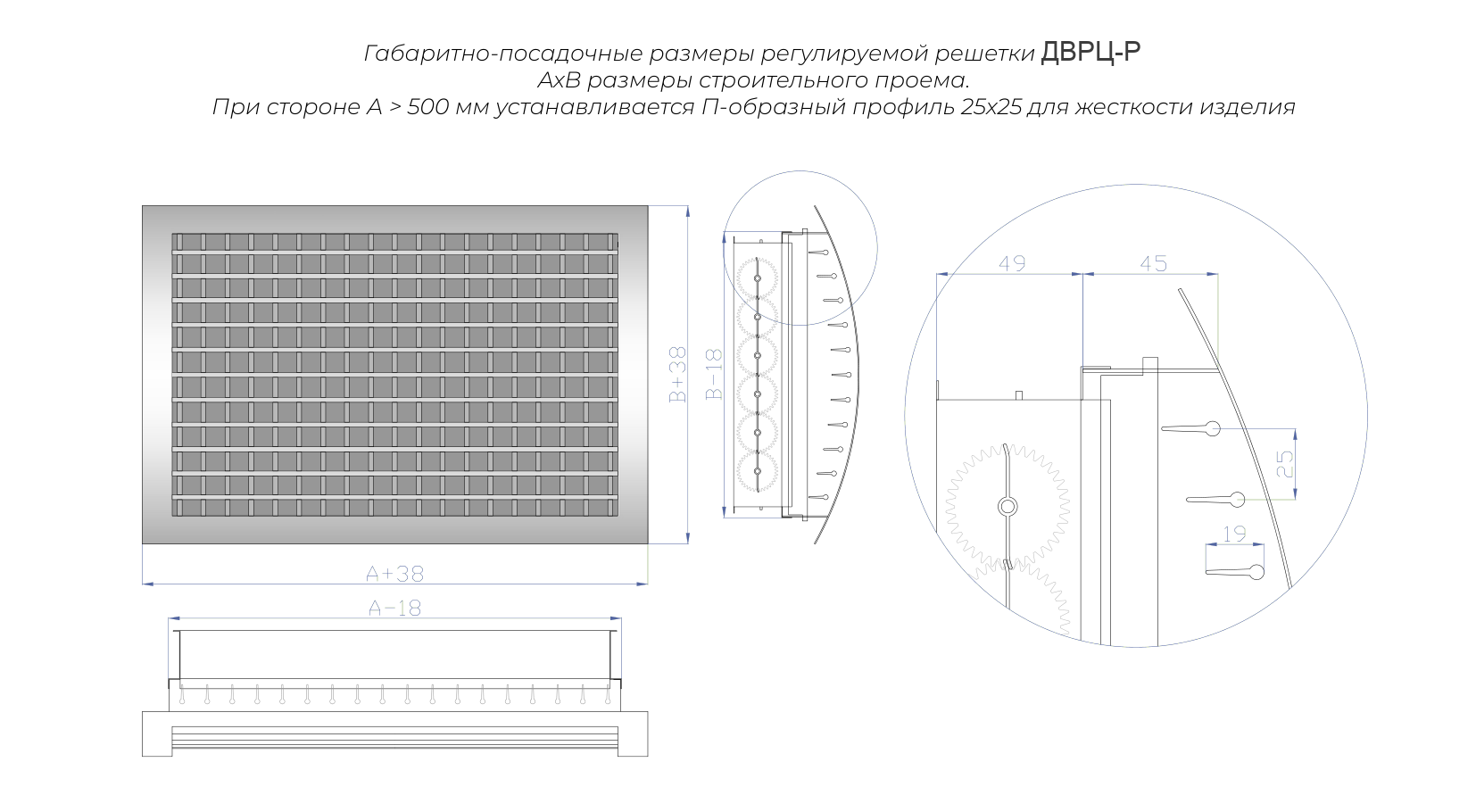

Чертёж и габаритные размеры ДВРЦ-Р:
Диаграмма для подбора типоразмера и определения аэродинамических характеристик ДВРЦ-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ДВРЦ-Р:
Типоразмер, мм
Fс.с., м²
Масса, кг
175×175
0.028
0.79
200×200
0.032
0.88
225×225
0.038
0.94
250×250
0.054
1.23

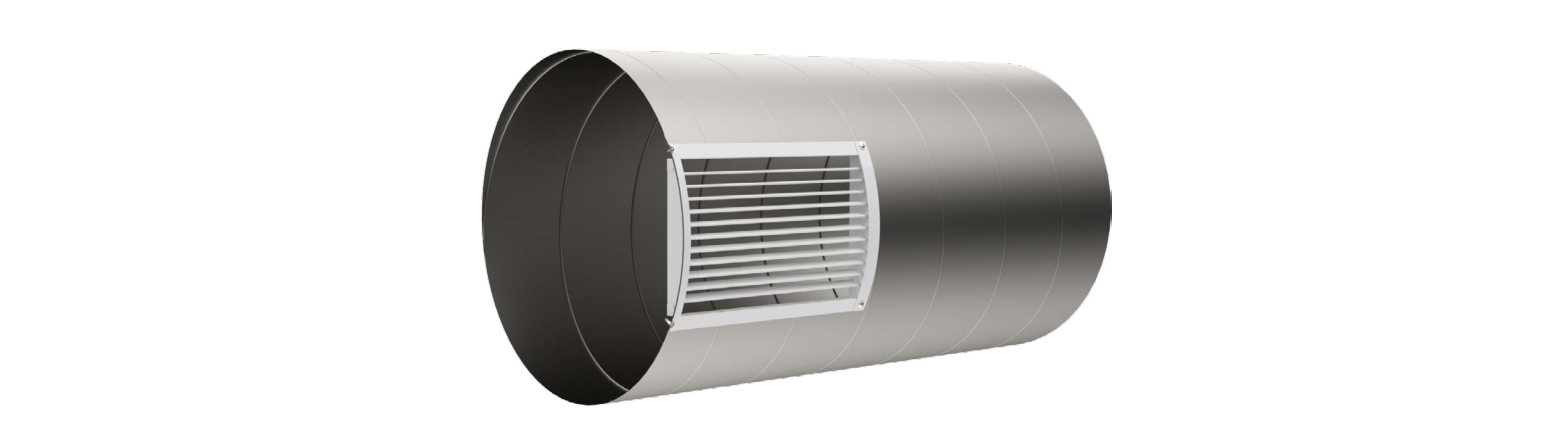

Варианты монтажа. Крепление цилиндрической решетки осуществляется саморезами к воздуховоду. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке. Двухрядные регулируемые решетки для круглых воздуховодов
Монтаж регулируемых цилиндрических решеток на примере ОГРЦ
ДВРЦ-Р - 300×500 - RAL 9016 - П
ДВРЦ-Р
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
