Двухрядная регулируемая решётка ДВРЦ для круглых воздуховодов AIRS. ДВРЦ — цилиндрическая двухрядная решётка для круглого воздуховода.
Подобрать размер ДВРЦ
Вариант крепления
без указания
отверстия под саморезы (О)
Дополнительная комплектация
отсутствует

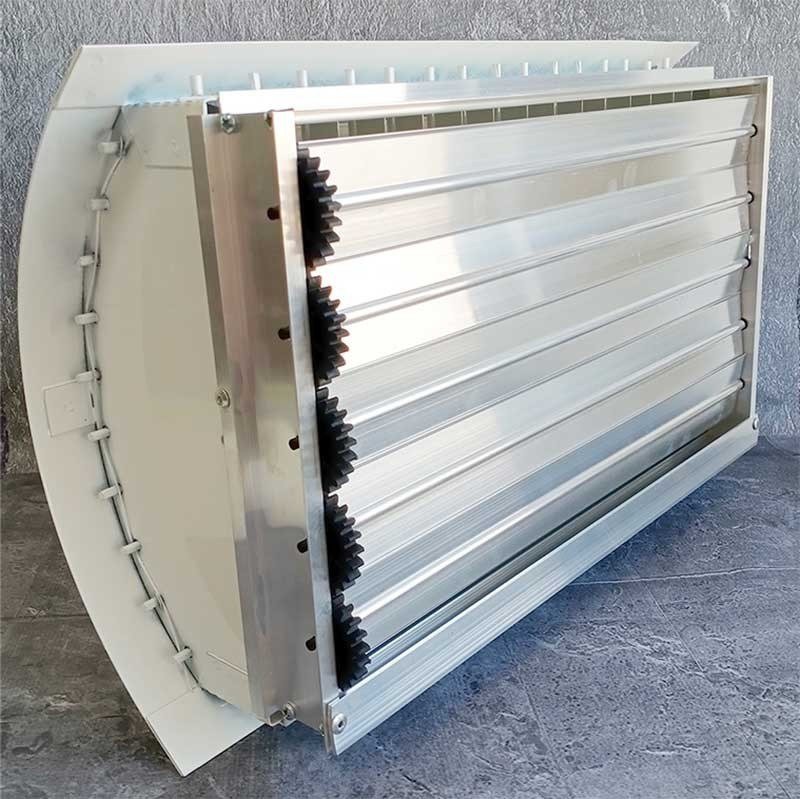

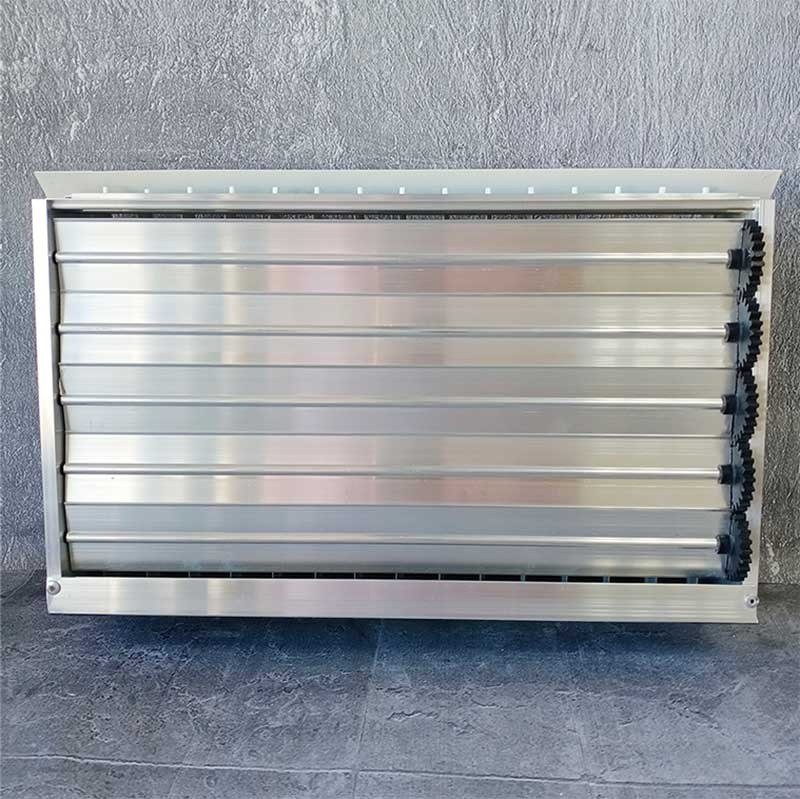

регулятор потока воздуха (РП)
Диаметр воздуховода
160
200
250
315
355
400
500
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

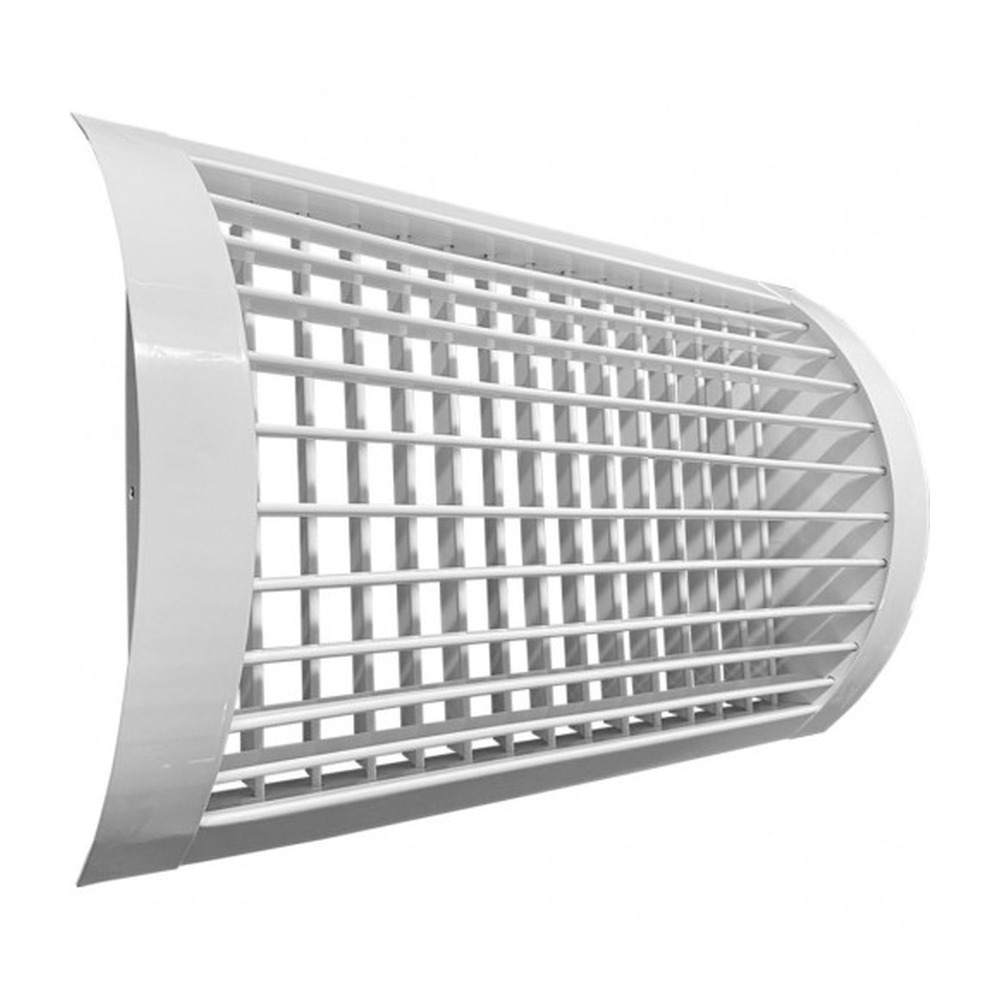

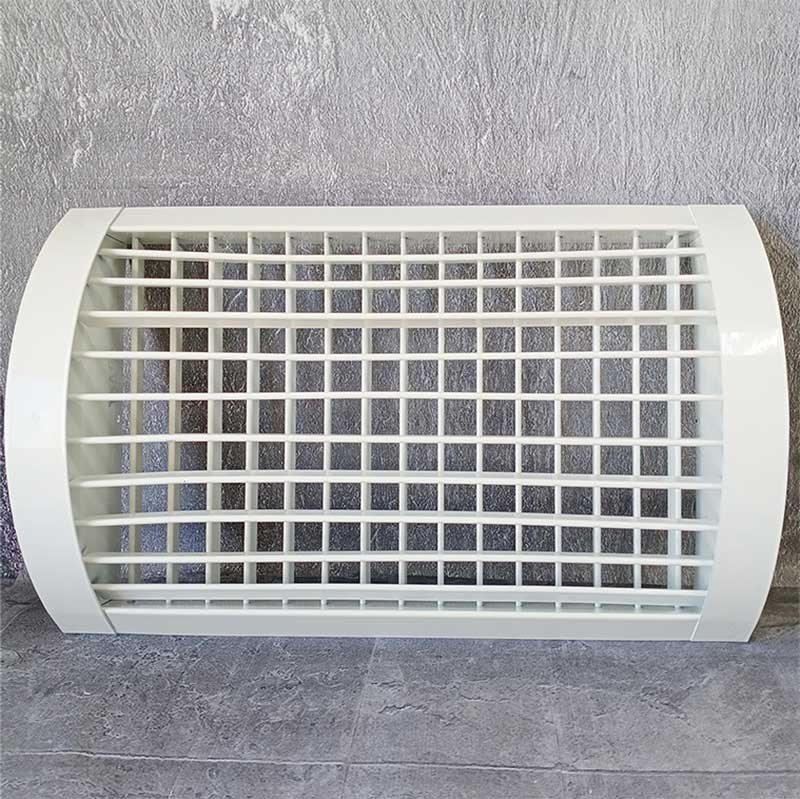

ДВРЦ — цилиндрическая двухрядная решётка для круглого воздуховода. Два независимых ряда жалюзи позволяют направлять и формировать воздушную струю во всех направлениях.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх/вниз и влево/вправо
Количество рядов жалюзи: два ряда
Корпус: цилиндрический
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

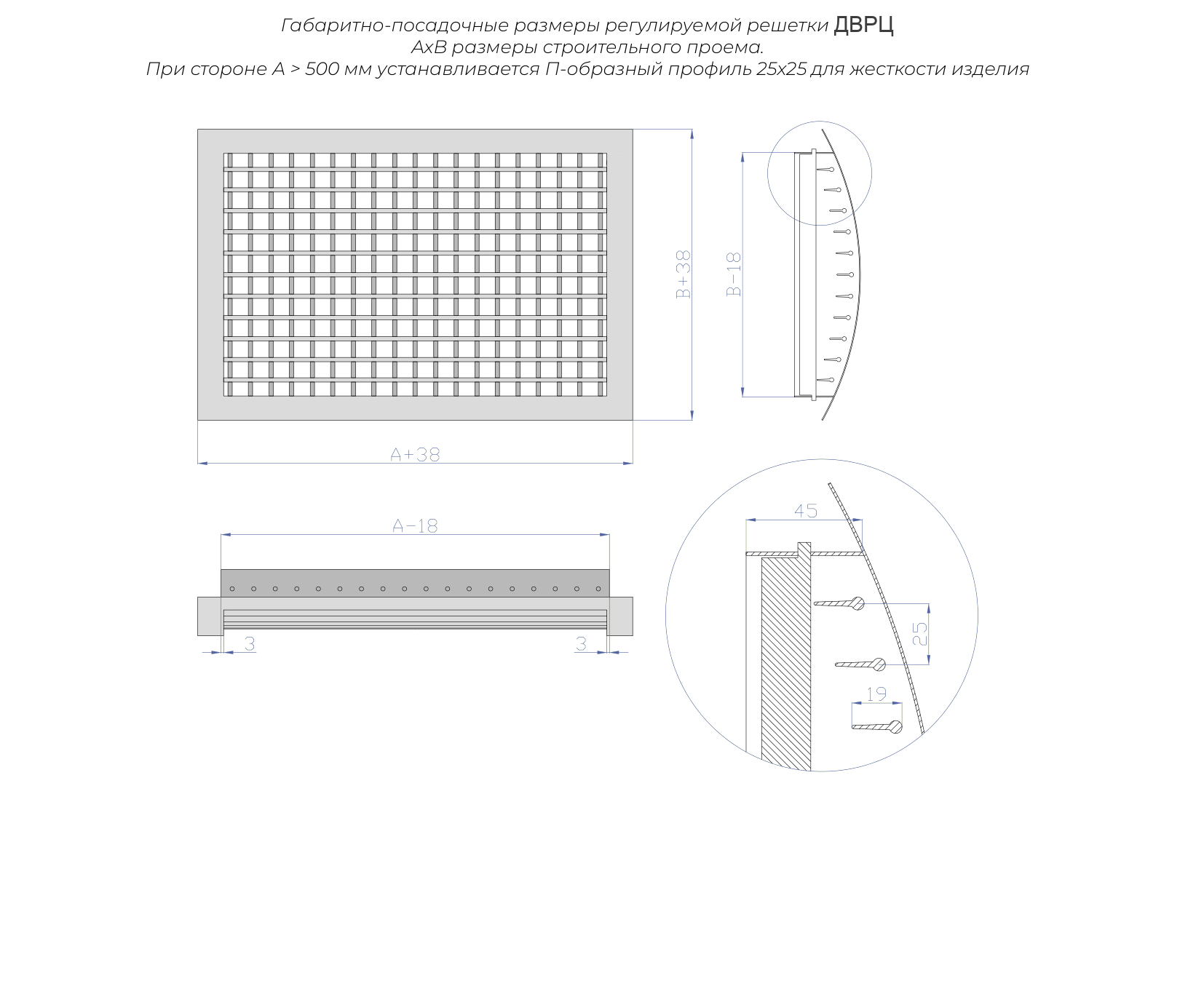

Чертёж и габаритные размеры ДВРЦ:
Диаграмма для подбора типоразмера и определения аэродинамических характеристик ДВРЦ:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ДВРЦ:
Типоразмер, мм
Fс.с., м²
Масса, кг
175×175
0.028
0.54
200×200
0.032
0.60
225×225
0.038
0.65
250×250
0.054
0.83

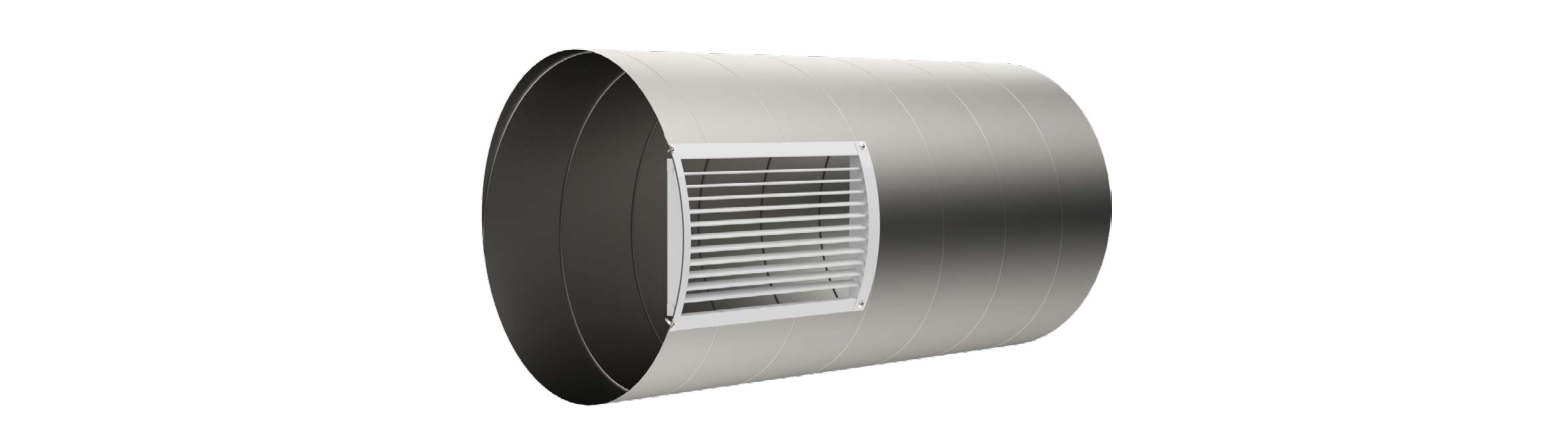

Варианты монтажа. Крепление цилиндрической решетки осуществляется саморезами к воздуховоду. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке. Двухрядные регулируемые решетки для круглых воздуховодов
Монтаж регулируемых цилиндрических решеток на примере ОГРЦ
ДВРЦ - 300×500 - RAL 9016 - П
ДВРЦ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
