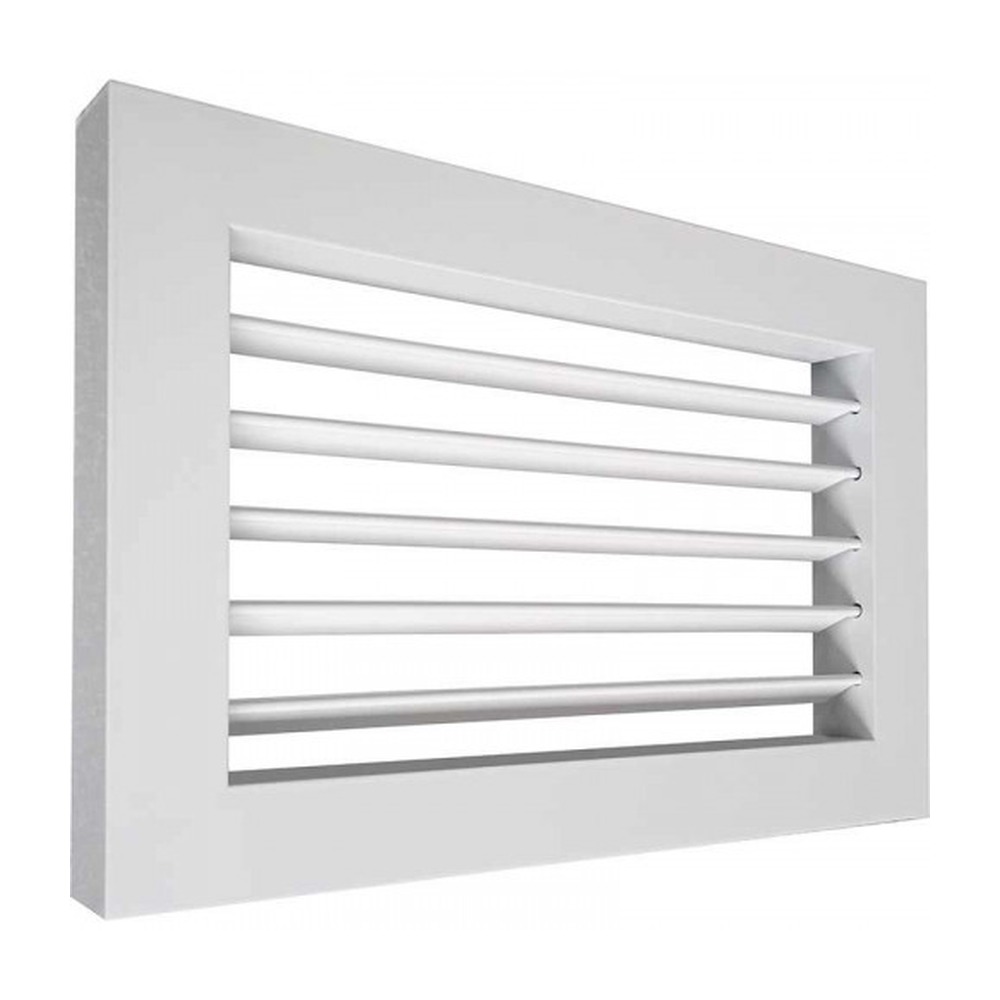

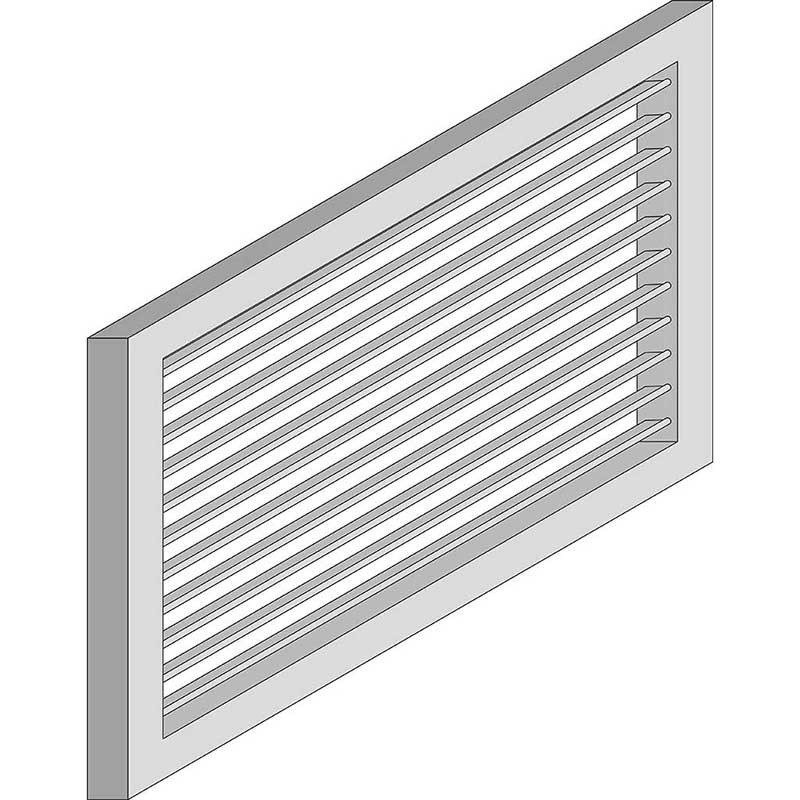

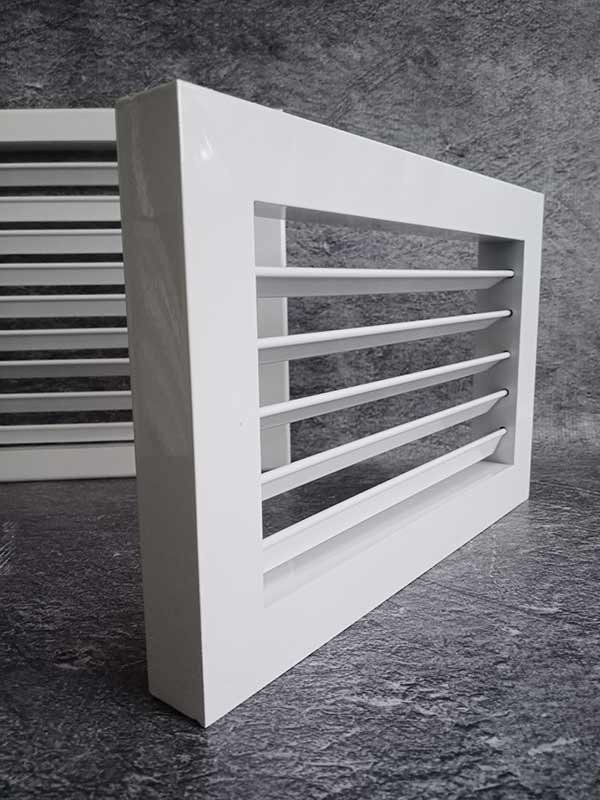

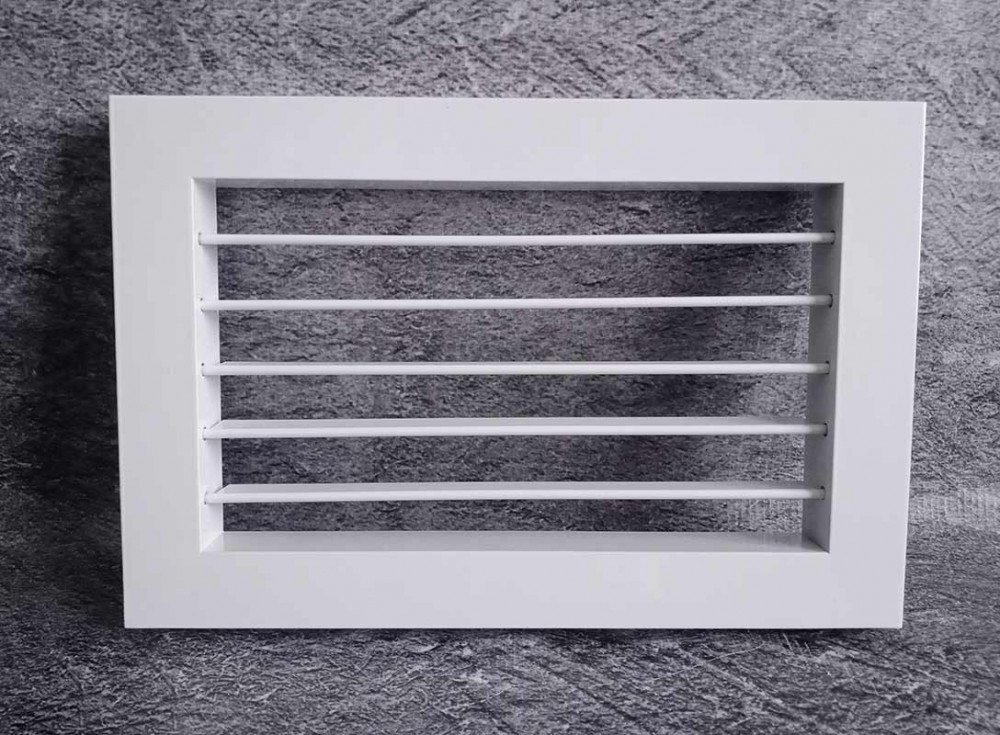

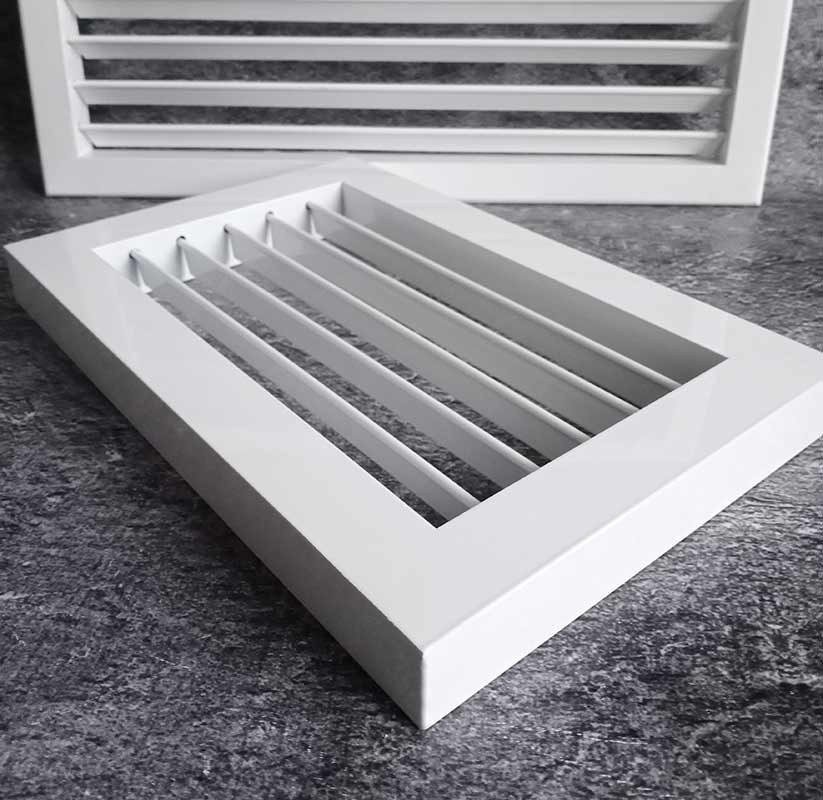

Накладная регулируемая решётка ОГР-РН AIRS. ОГР-РН по назначению полностью аналогична ОГР, но выполнена в накладном исполнении — без внешнего фланца, поэтому может накладываться на проём сверху или полностью утапливаться в него.
Подобрать размер ОГР-РН
Вариант крепления
без указания
отверстия под саморезы (О)
монтажная пластина (МП)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
ОГР-РН по назначению полностью аналогична ОГР, но выполнена в накладном исполнении — без внешнего фланца, поэтому может накладываться на проём сверху или полностью утапливаться в него. Применяется там, где важна плоская, не выступающая лицевая часть решётки.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх и вниз
Количество рядов жалюзи: один ряд
Корпус: прямоугольный, накладной монтаж
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

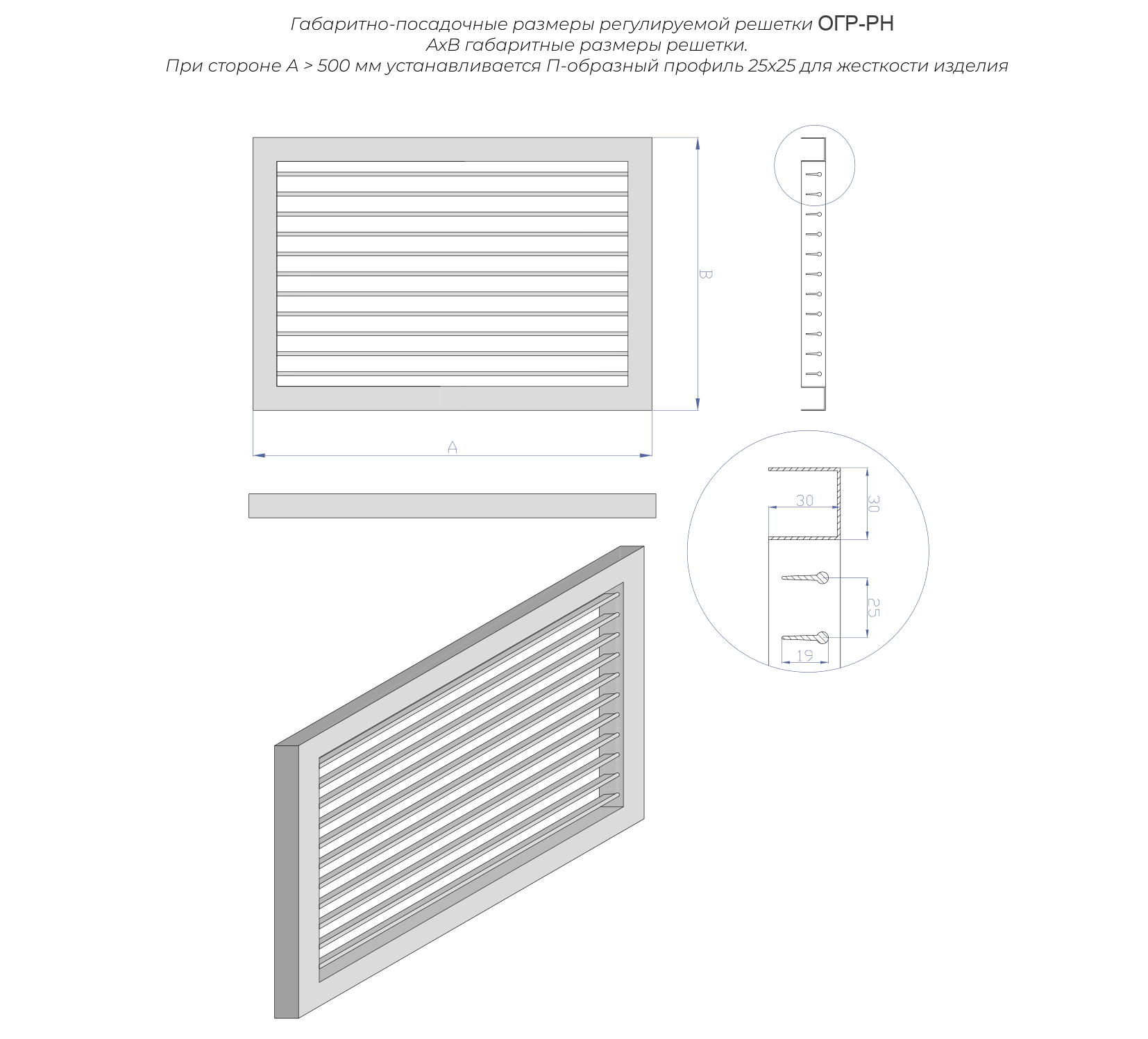

Чертёж и габаритные размеры ОГР-РН:

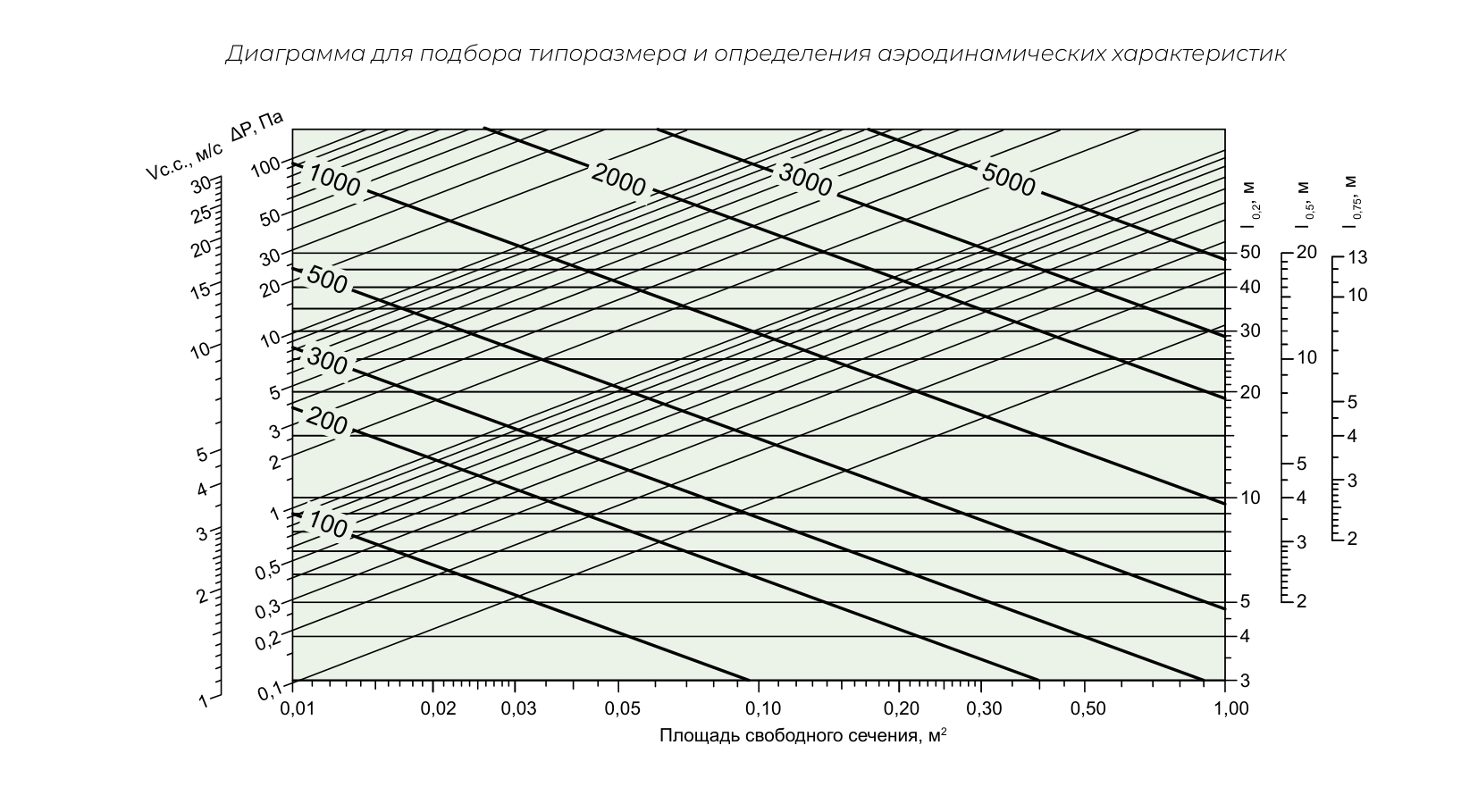

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГР-РН:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГР-РН:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.15
150×150
0.018
0.26
200×200
0.032
0.39
250×250
0.049
0.56
400×400
0.126
1.24
500×500
0.198
1.85
600×600
0.284
2.59
700×700
0.387
3.44
800×800
0.506
4.42
900×900
0.640
5.52
1000×1000
0.790
6.75
1100×1100
0.956
8.10
1200×1200
1.138
9.57
1300×1300
1.335
11.16
1400×1400
1.548
12.88
1500×1500
1.778
14.72
1600×1600
2.022
16.68

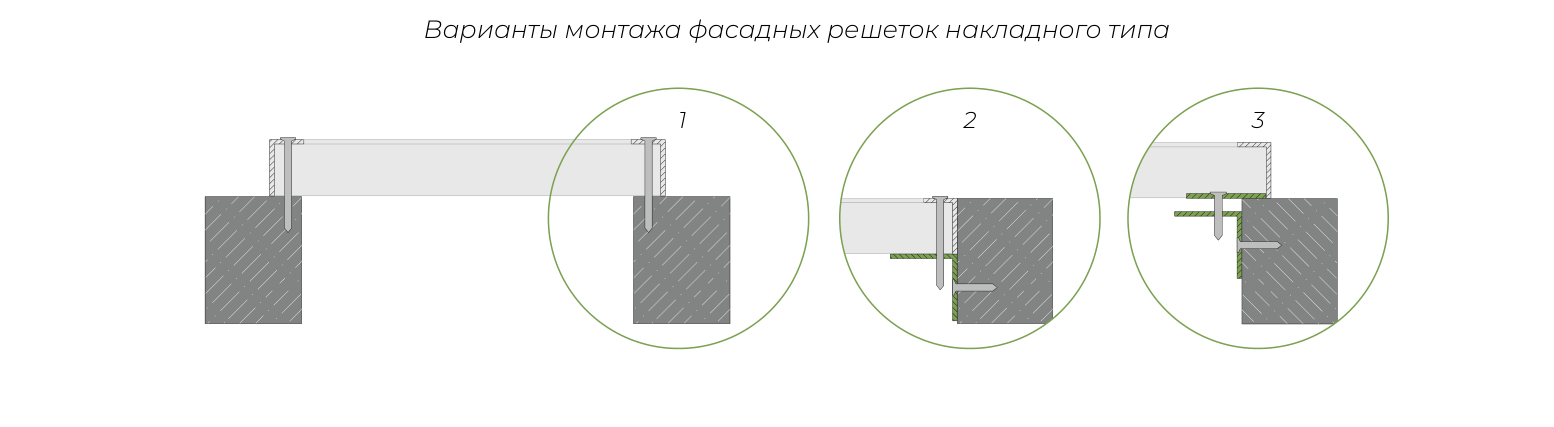

Варианты монтажа решётки ОГР-РН:
Накладной монтаж
Утопленный монтаж
Монтаж
ОГР-РН - 300×500 - RAL 9016 - П
ОГР-РН
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
