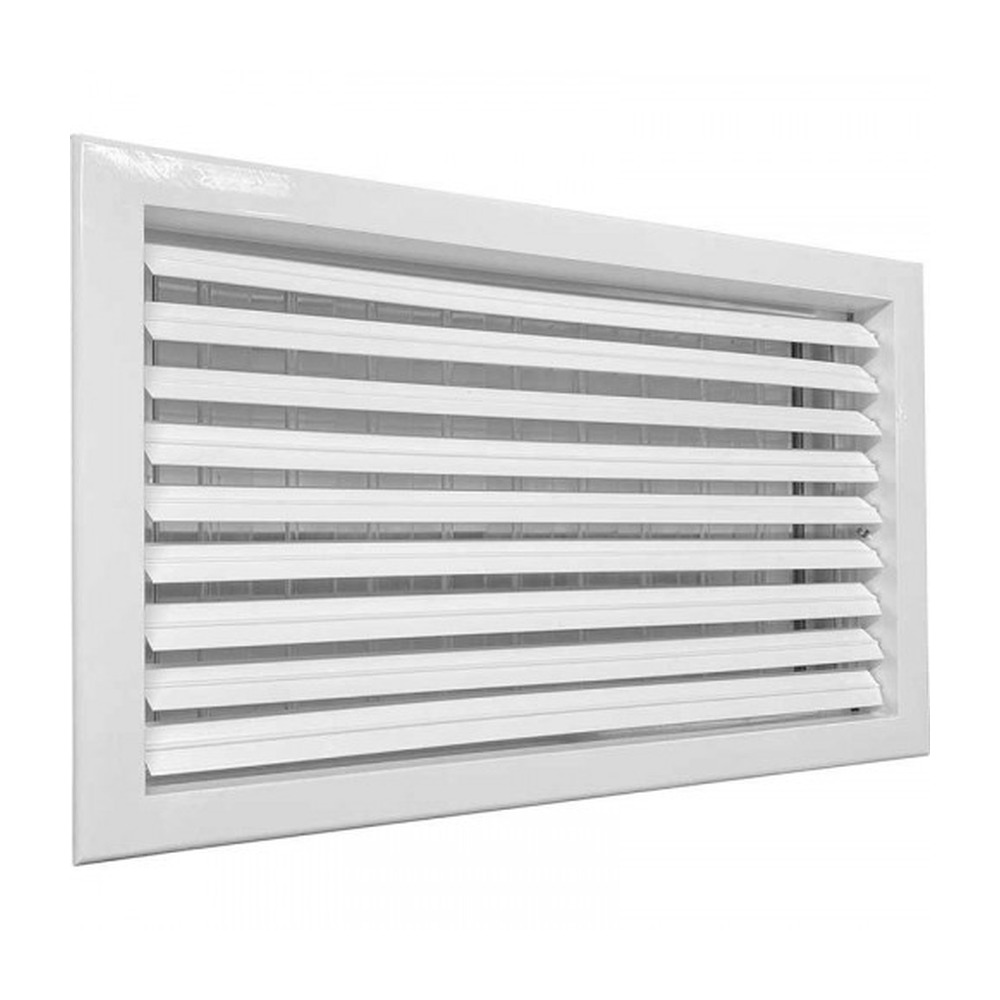

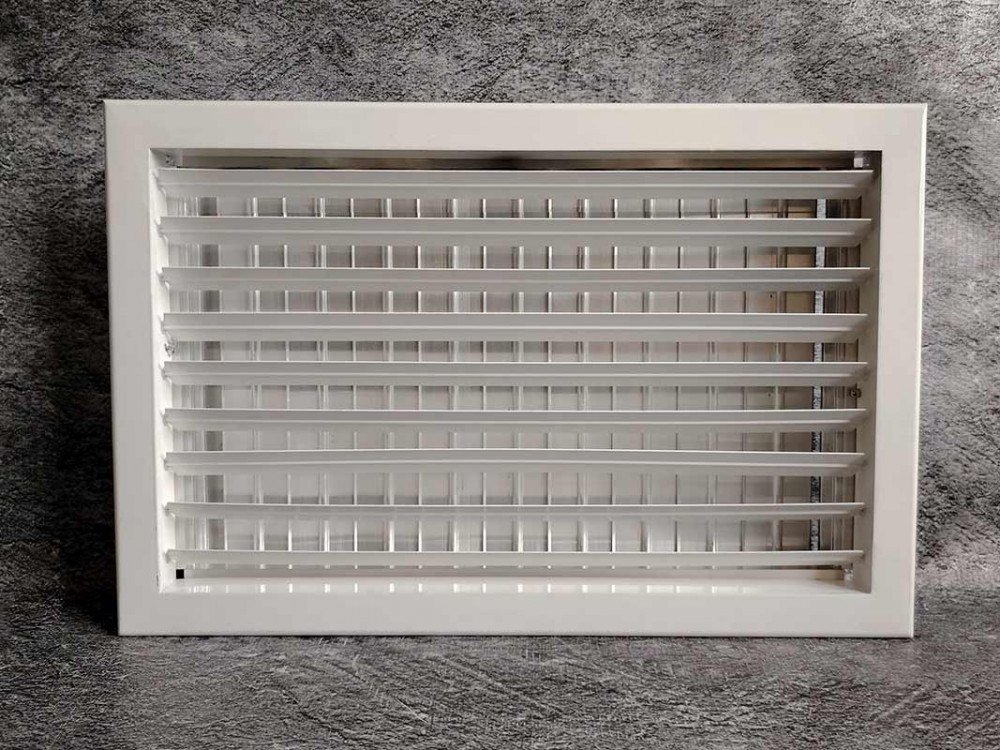

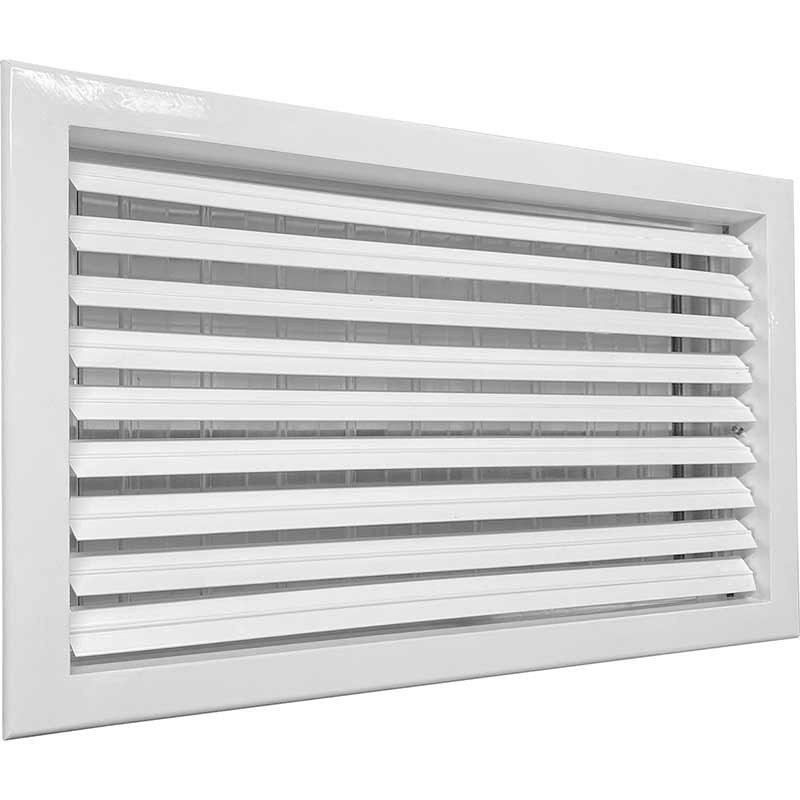

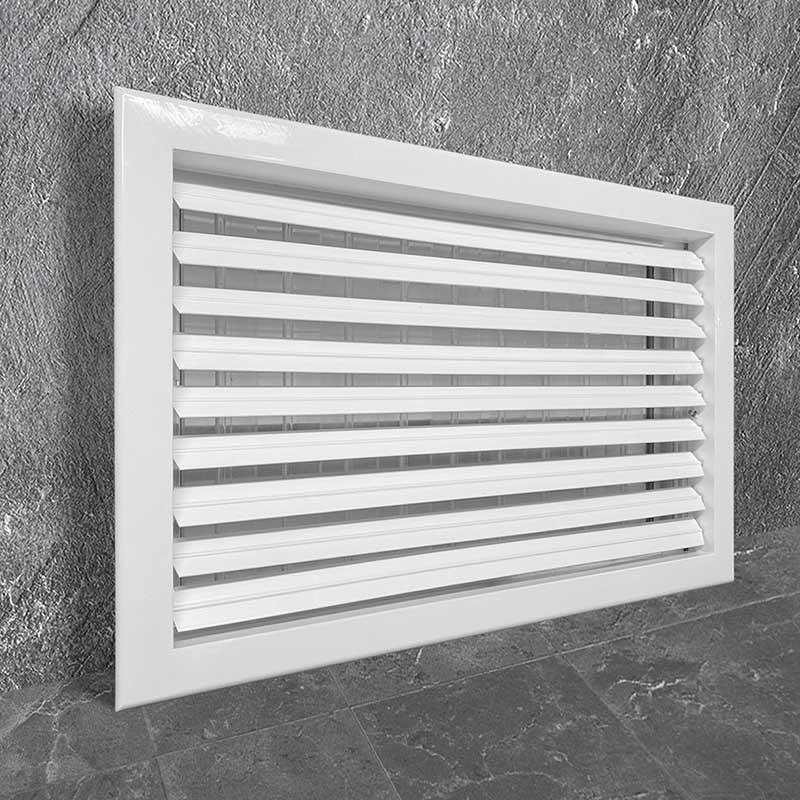

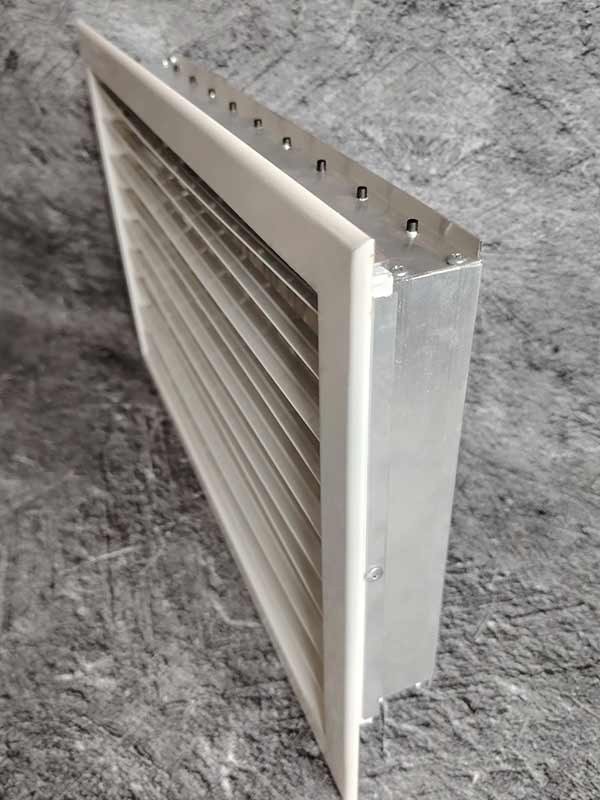

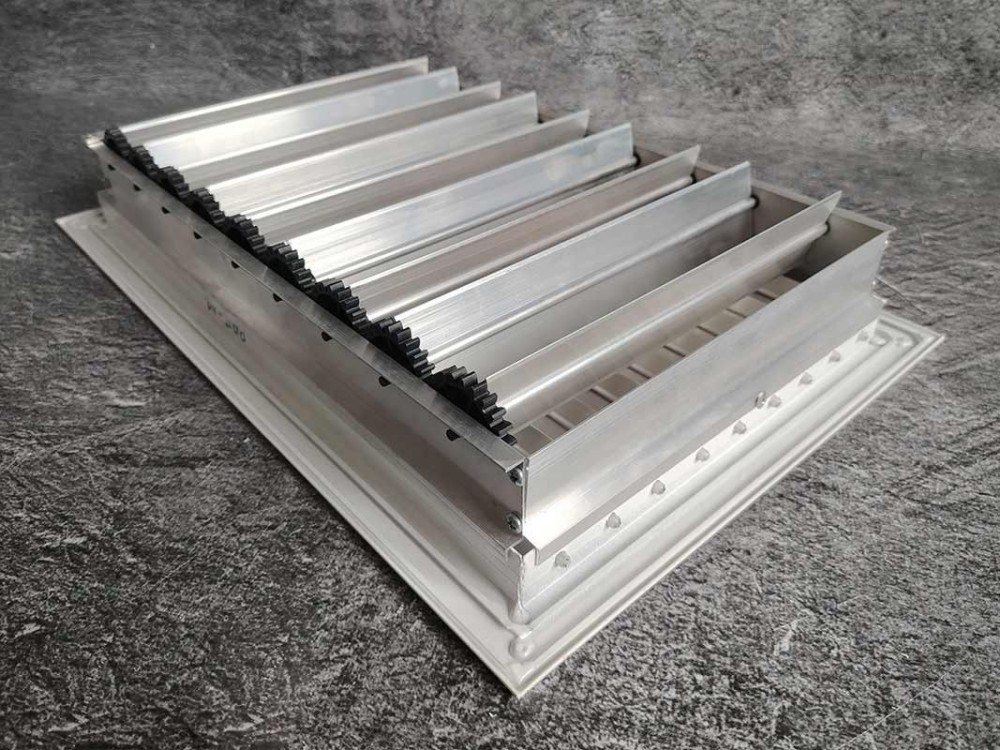

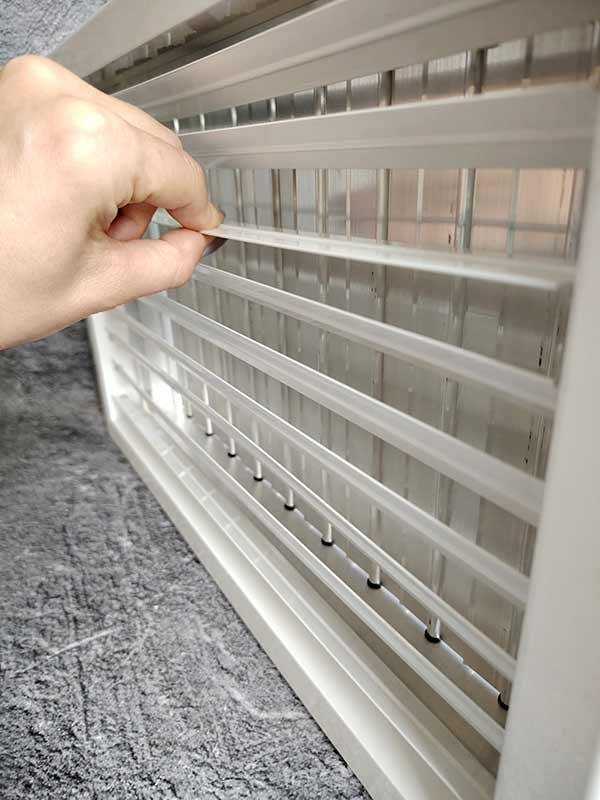

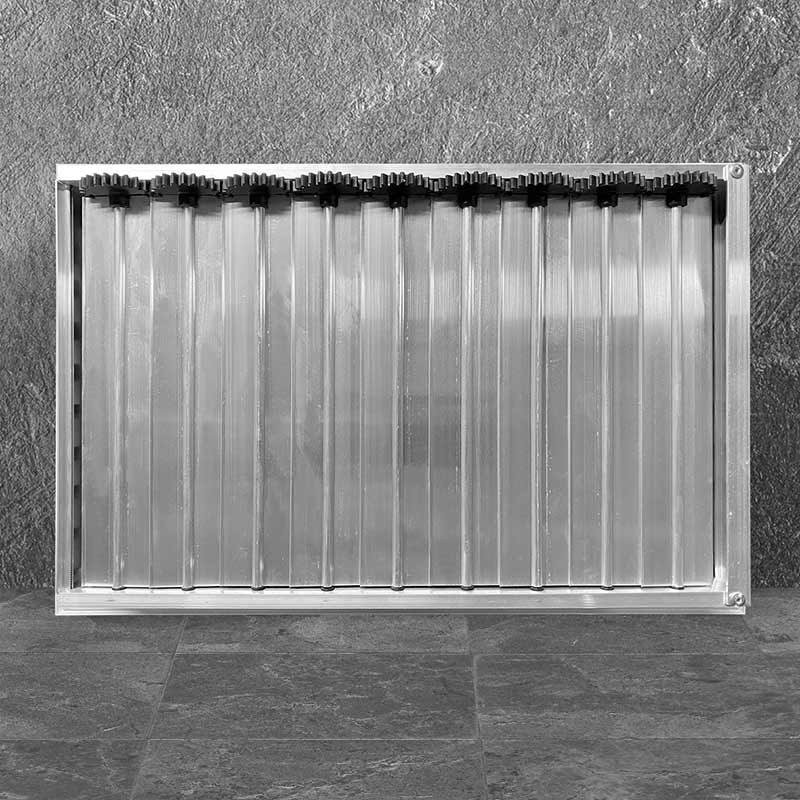

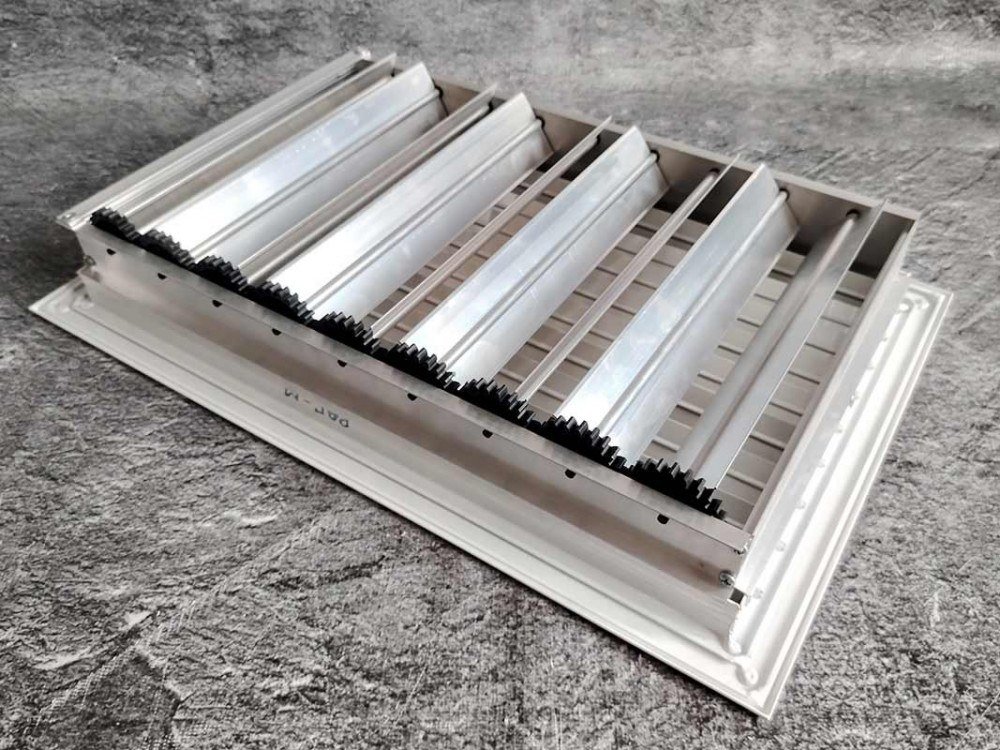

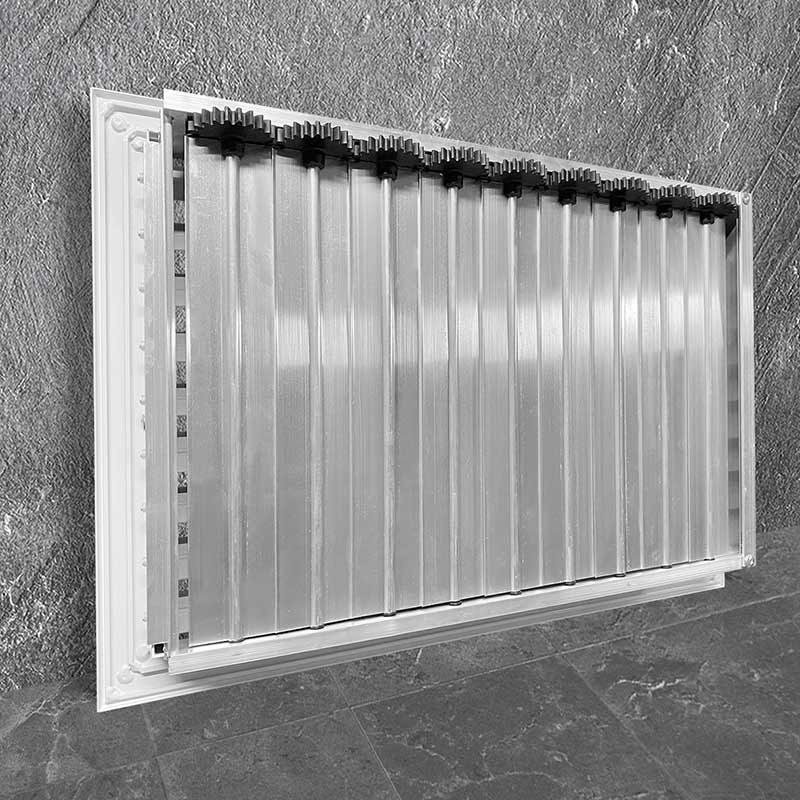

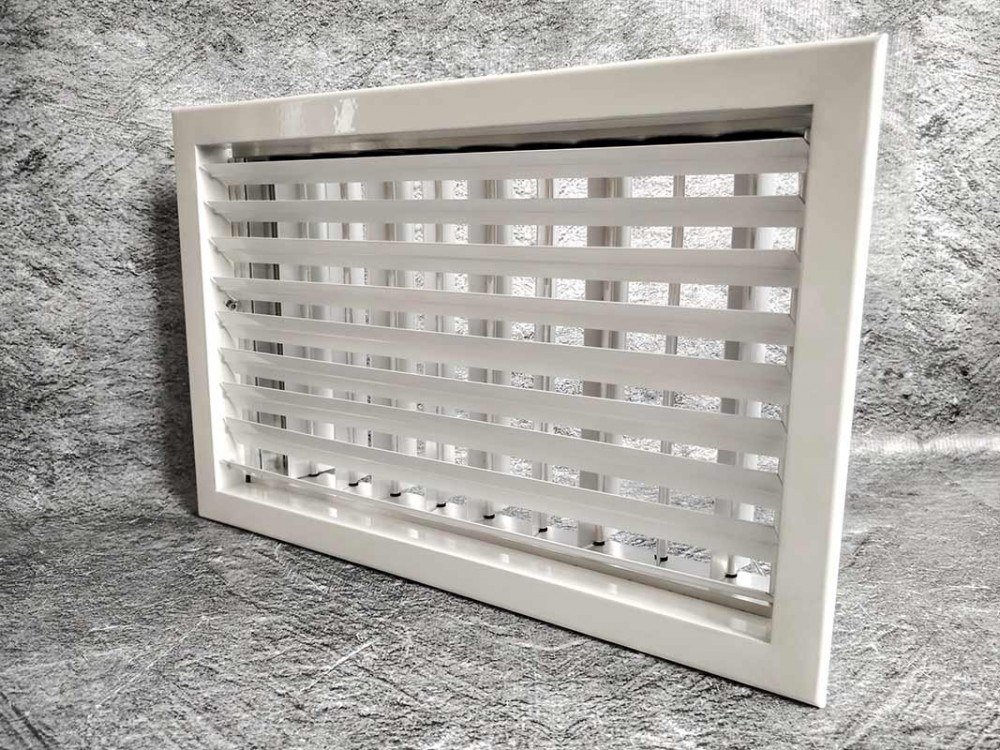

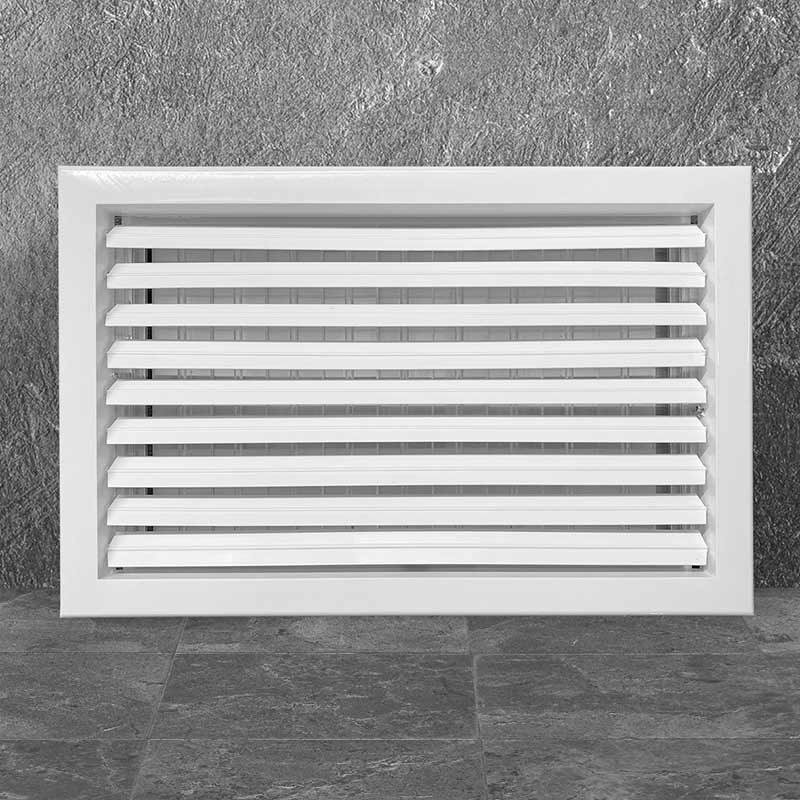

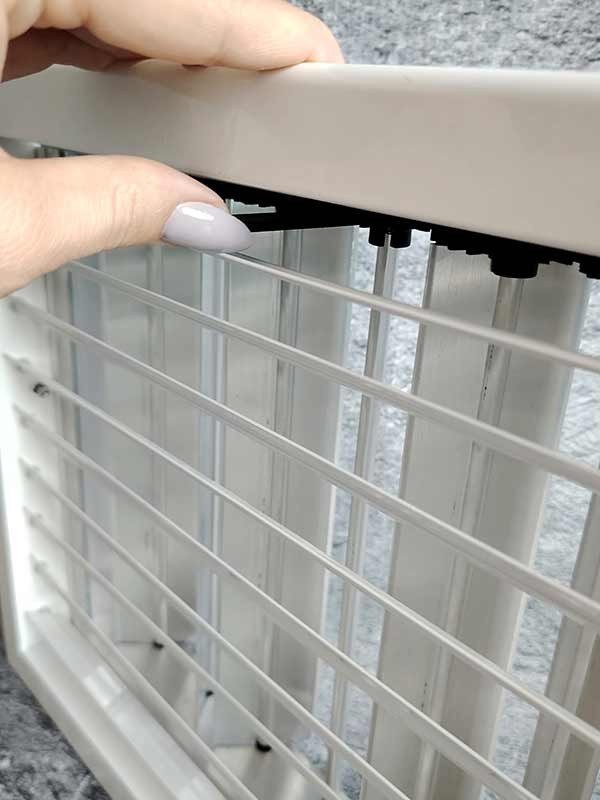

Регулируемая решётка ОГРМ-Р со встроенным клапаном AIRS. ОГРМ-Р — решётка ОГРМ со встроенным клапаном расхода воздуха для дополнительной регулировки объёма подаваемого или удаляемого воздуха.
Подобрать размер ОГРМ-Р
Вариант крепления
без указания
отверстия под саморезы (О)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
ОГРМ-Р — решётка ОГРМ со встроенным клапаном расхода воздуха для дополнительной регулировки объёма подаваемого или удаляемого воздуха.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: по потоку
Количество рядов жалюзи: один ряд
Корпус: прямоугольный
Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

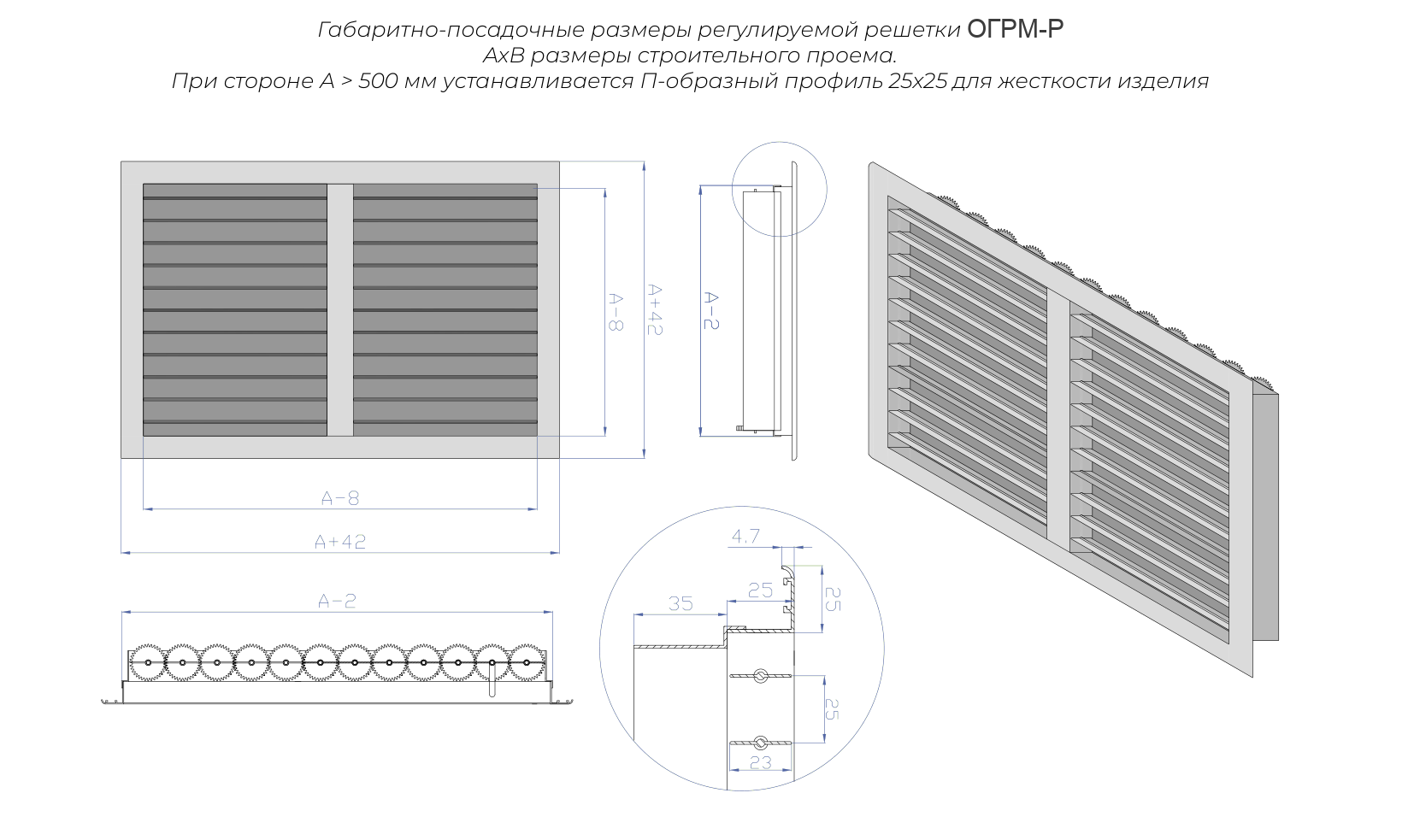

Чертёж и габаритные размеры ОГРМ-Р:

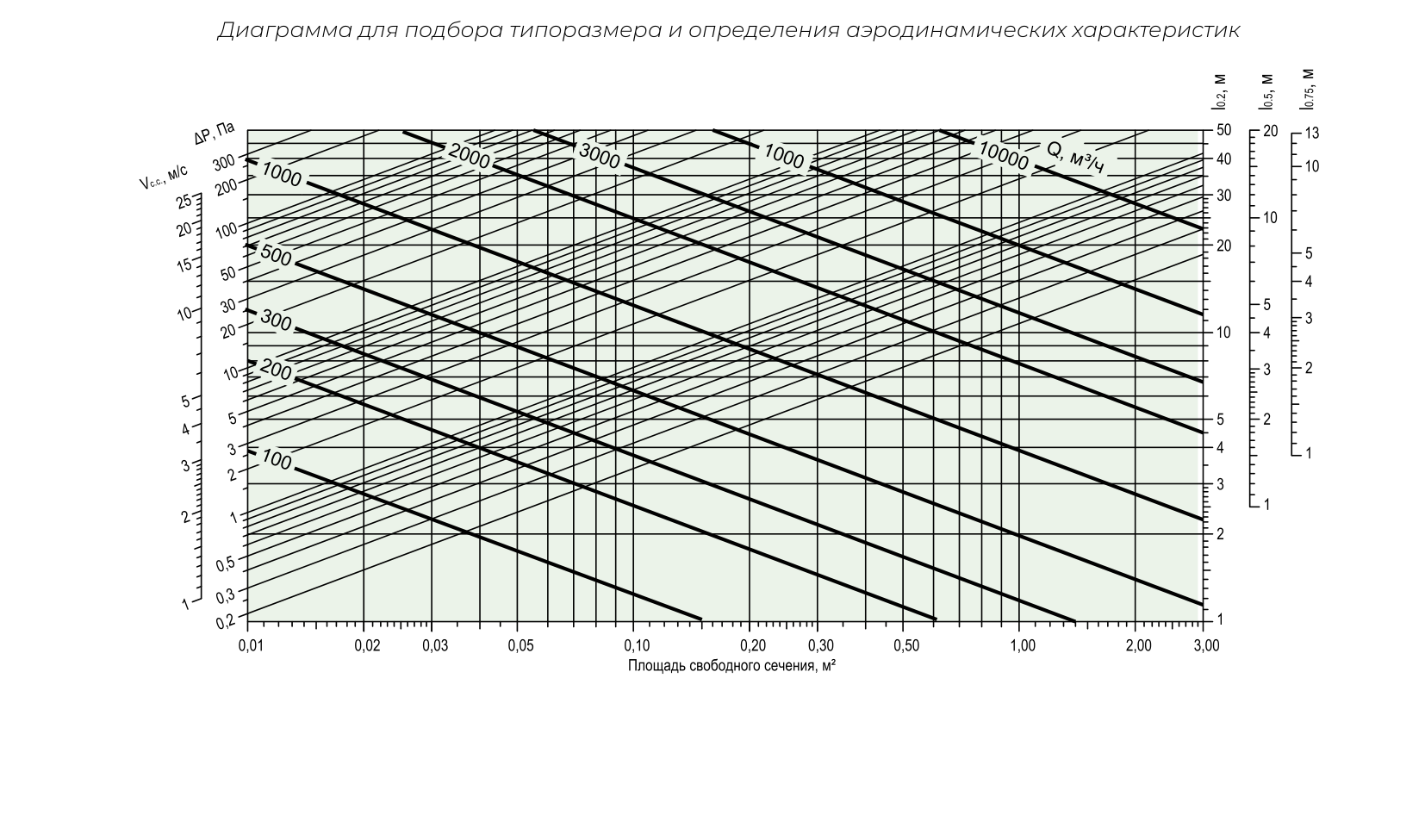

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГРМ-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРМ-Р:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.008
0.24
150×150
0.017
0.43
200×200
0.031
0.66
250×250
0.048
0.95
400×400
0.123
2.08
500×500
0.193
3.08
600×600
0.277
4.26
700×700
0.377
5.64
800×800
0.493
7.20
900×900
0.624
8.95
1000×1000
0.770
10.90
1100×1100
0.932
13.03
1200×1200
1.109
15.35
1300×1300
1.301
17.87
1400×1400
1.509
20.57
1500×1500
1.733
23.46
1600×1600
1.971
26.55

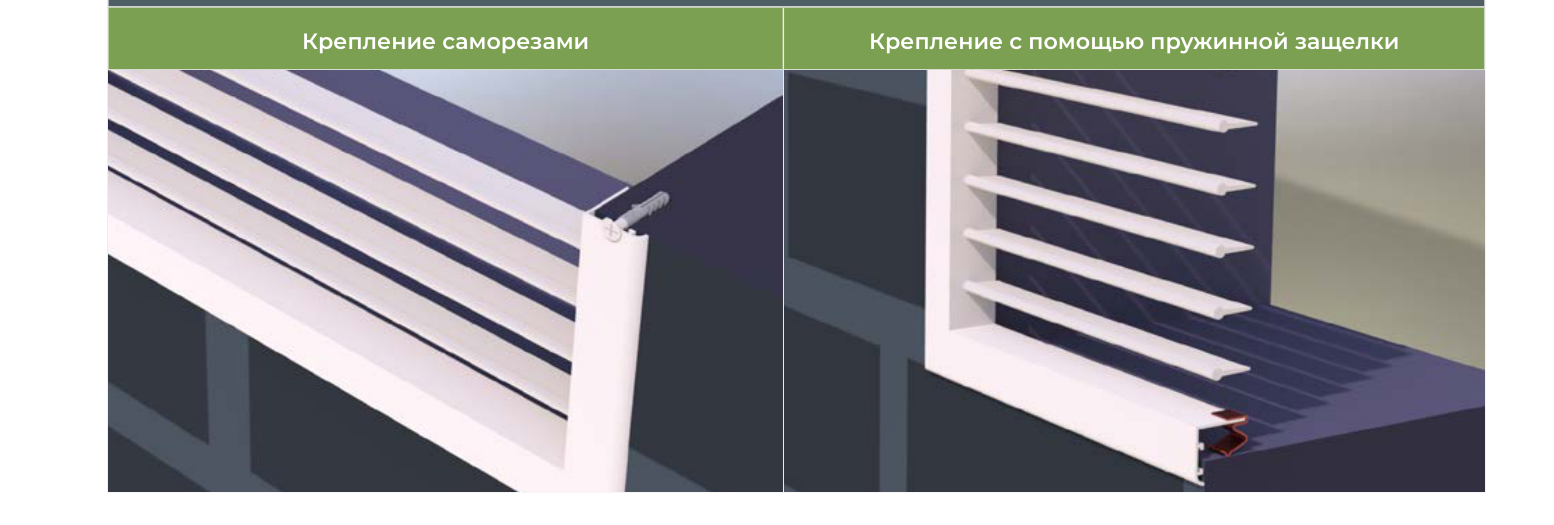

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ОГРМ-Р - 300×500 - RAL 9016 - П
ОГРМ-Р
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
