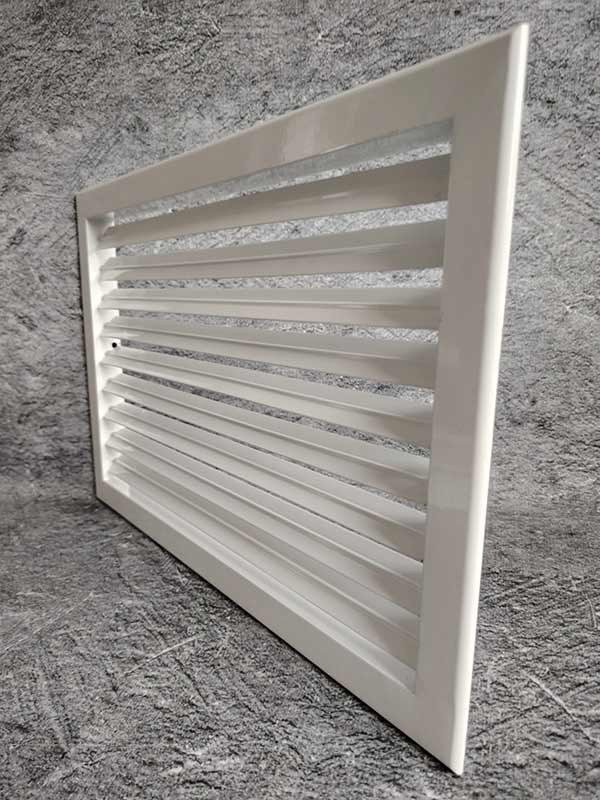

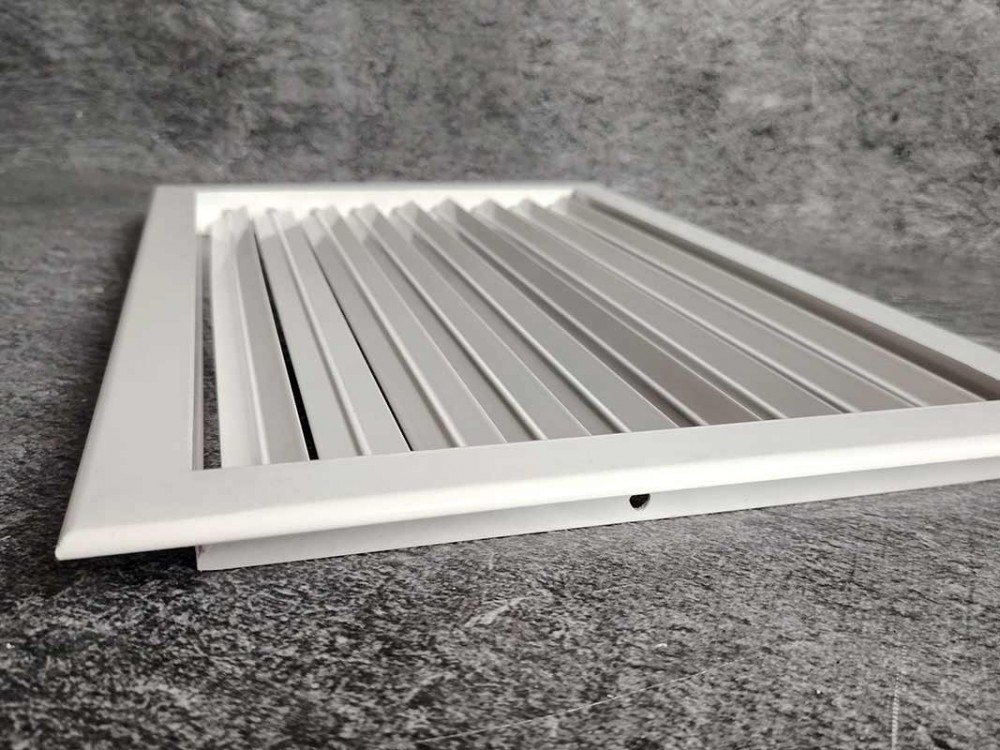

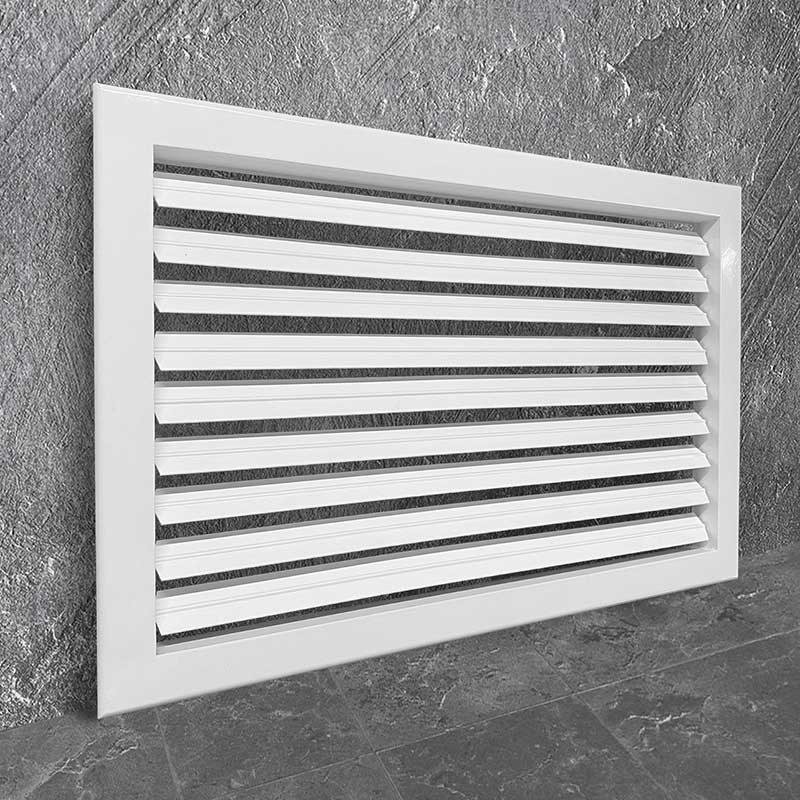

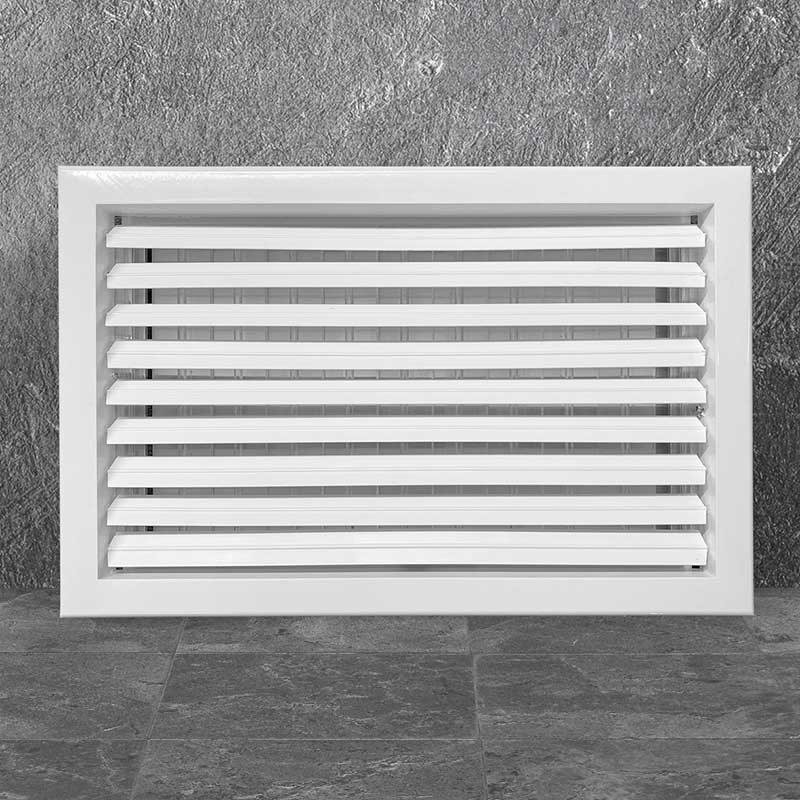

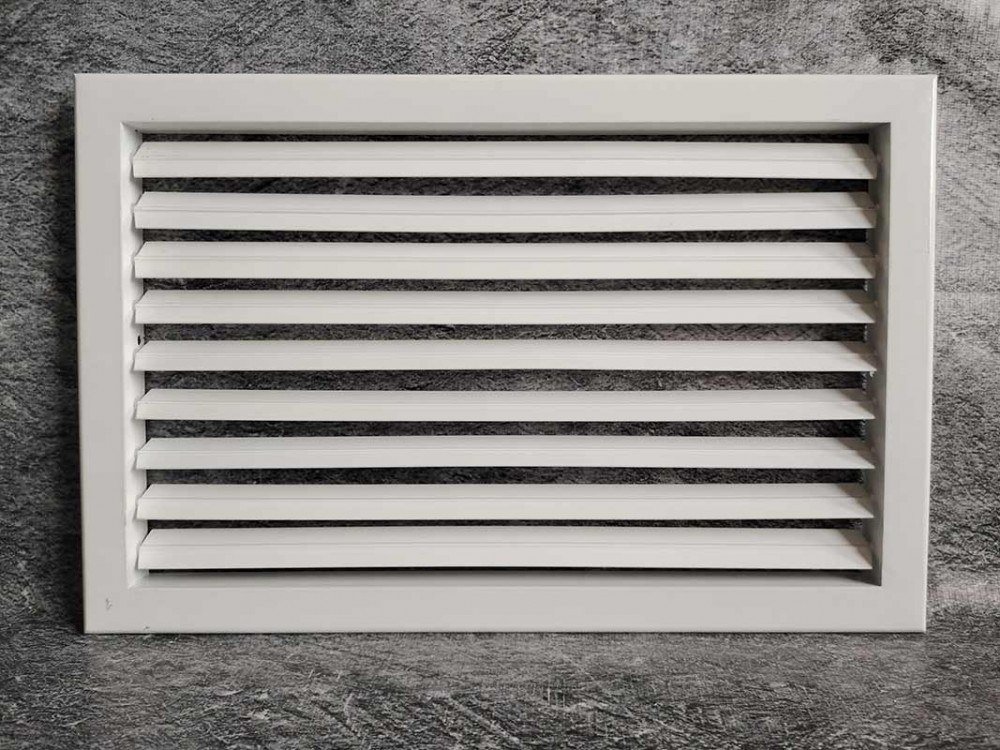

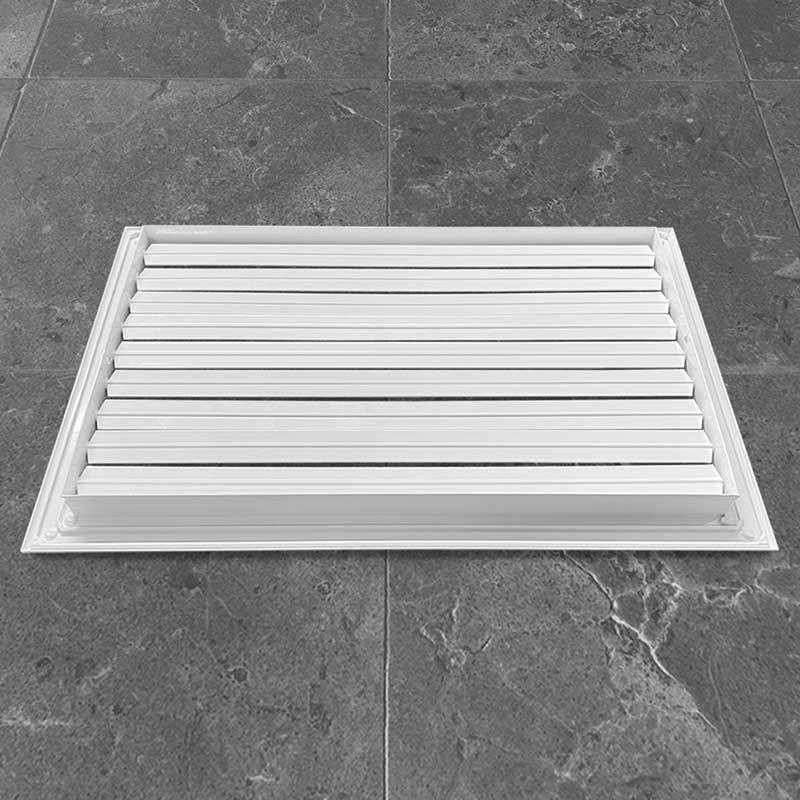

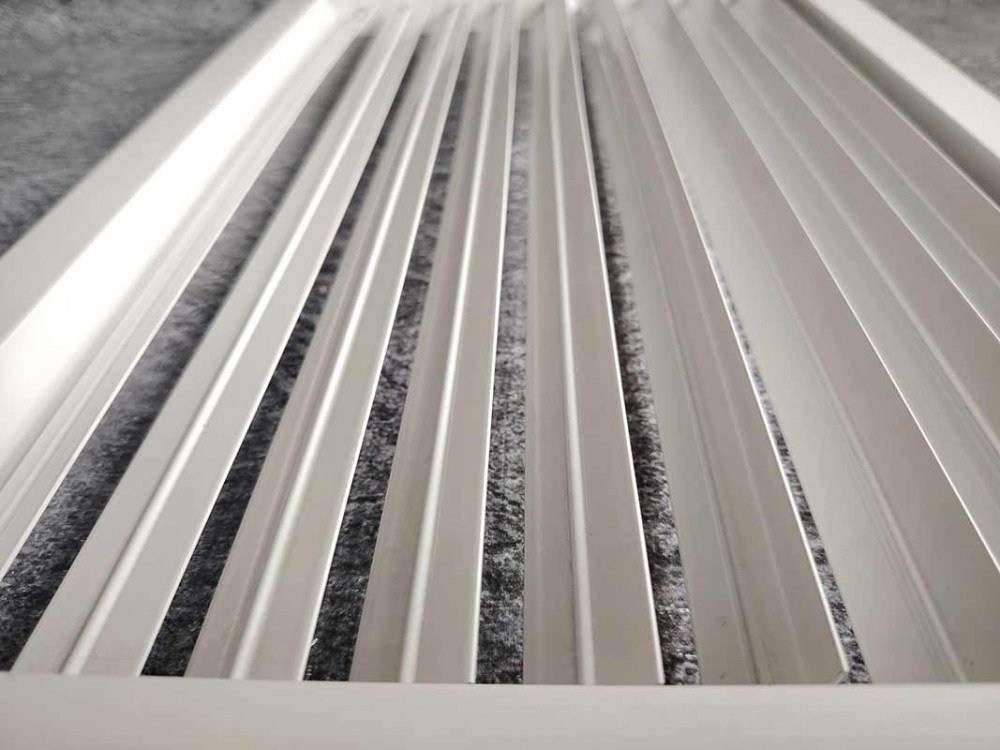

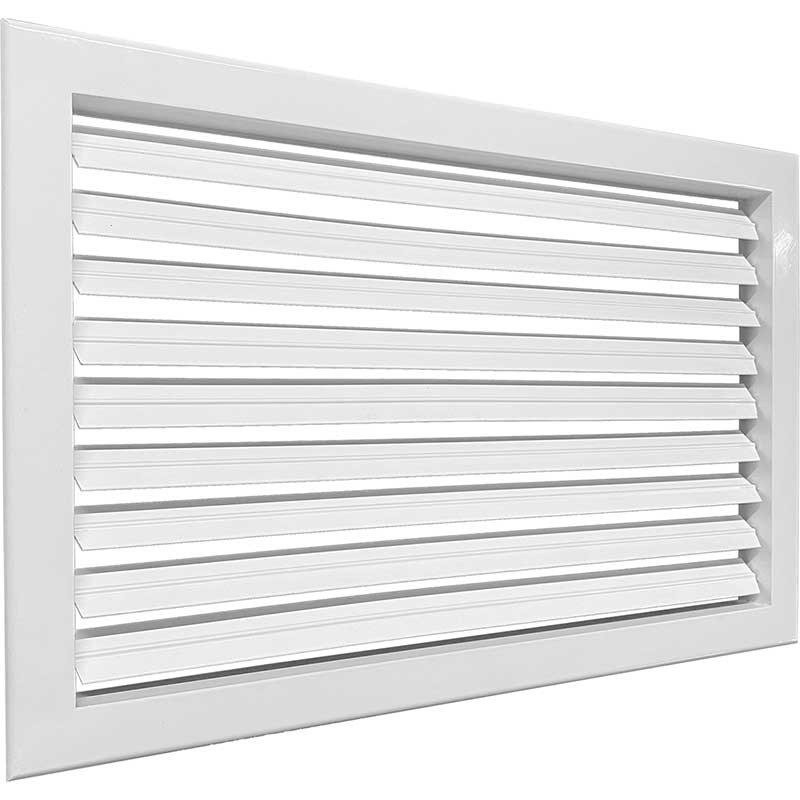

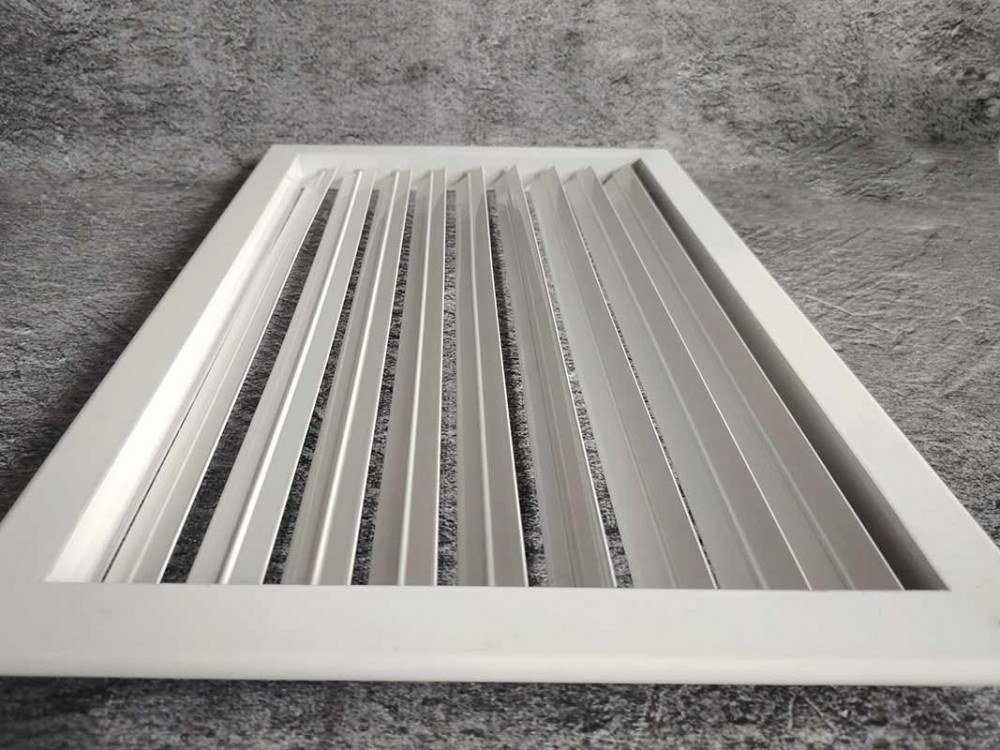

Регулируемая решётка ОГРМ для отводов и адаптеров AIRS. ОГРМ применяется для декоративного оформления выходов воздуховодов, отводов и адаптеров из оцинкованной стали в стеновых и потолочных проёмах жилых, офисных и производственных помещений.
Подобрать размер ОГРМ
Дополнительная комплектация
без доп. комплектации
регулятор потока воздуха (РП)
G3
G4
M5
F7
F9
Монтажная рама
отсутствует
монтажная рама (МР)
Вариант крепления
без указания
отверстия под саморезы (О)
пружинные защёлки (П)
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×

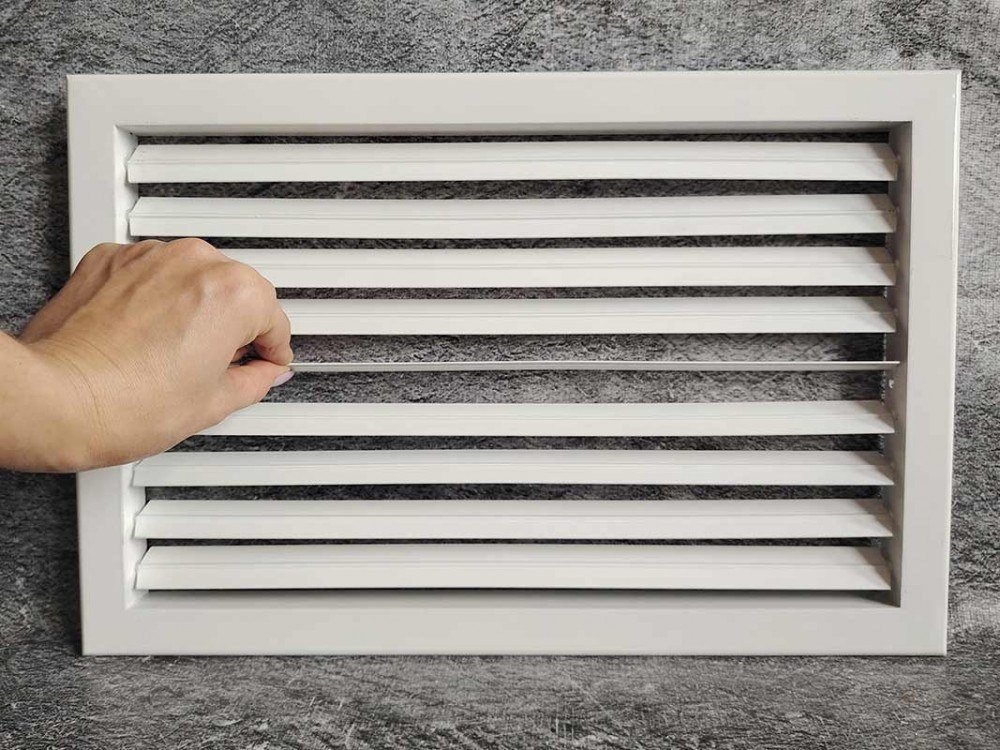

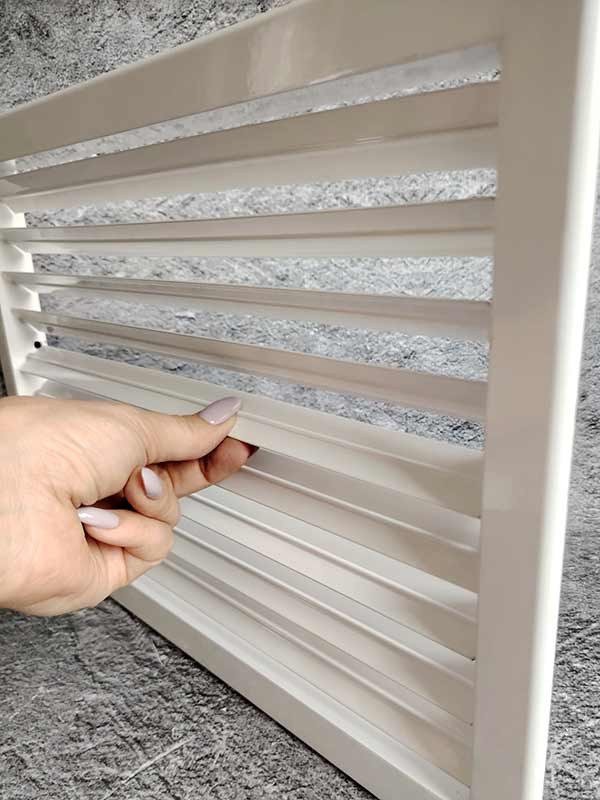

ОГРМ применяется для декоративного оформления выходов воздуховодов, отводов и адаптеров из оцинкованной стали в стеновых и потолочных проёмах жилых, офисных и производственных помещений. Регулируемые жалюзи позволяют настраивать раздачу воздуха на выходе.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: по потоку
Количество рядов жалюзи: один ряд
Корпус: прямоугольный
Встроенный клапан расхода воздуха: нет
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

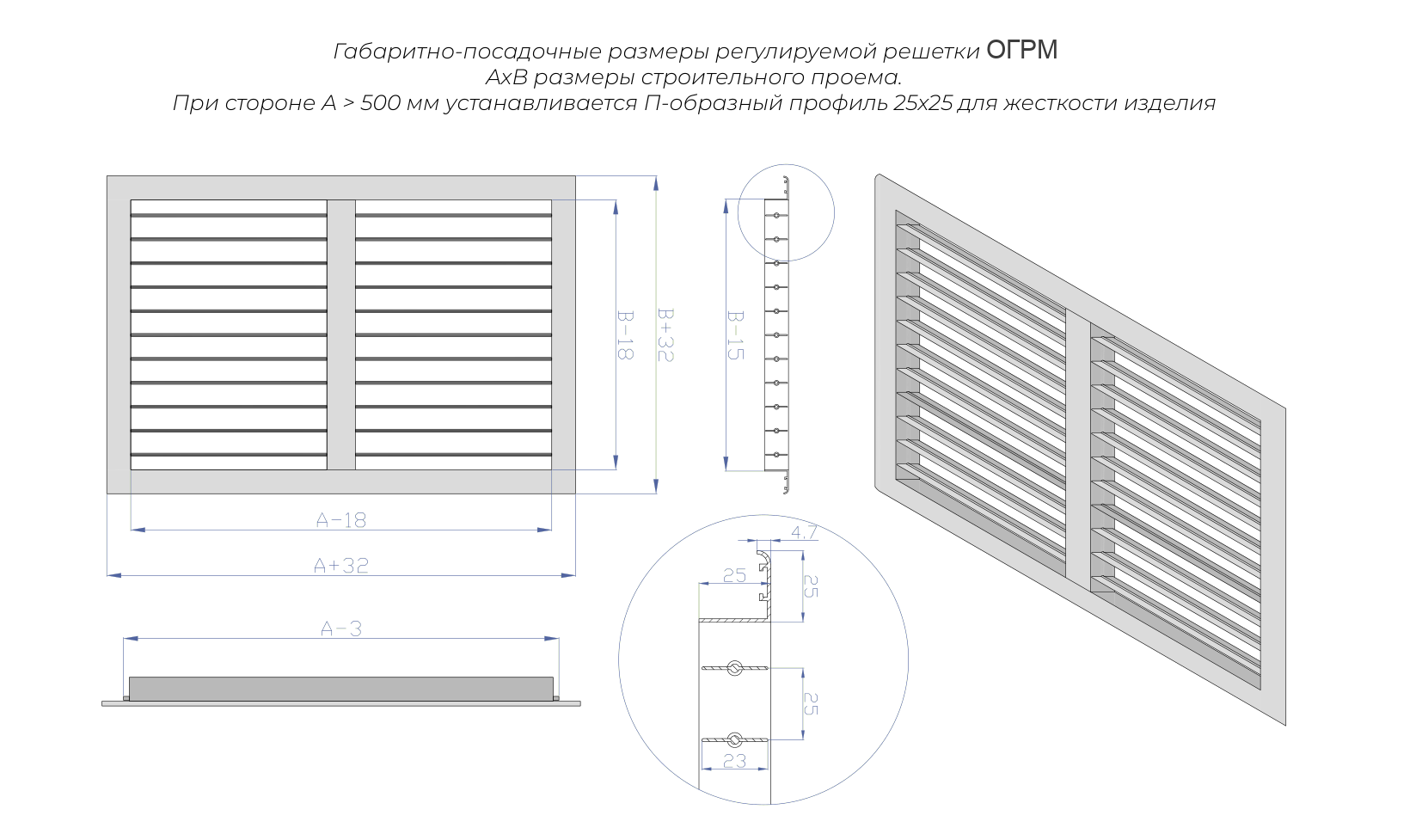

Чертёж и габаритные размеры ОГРМ:

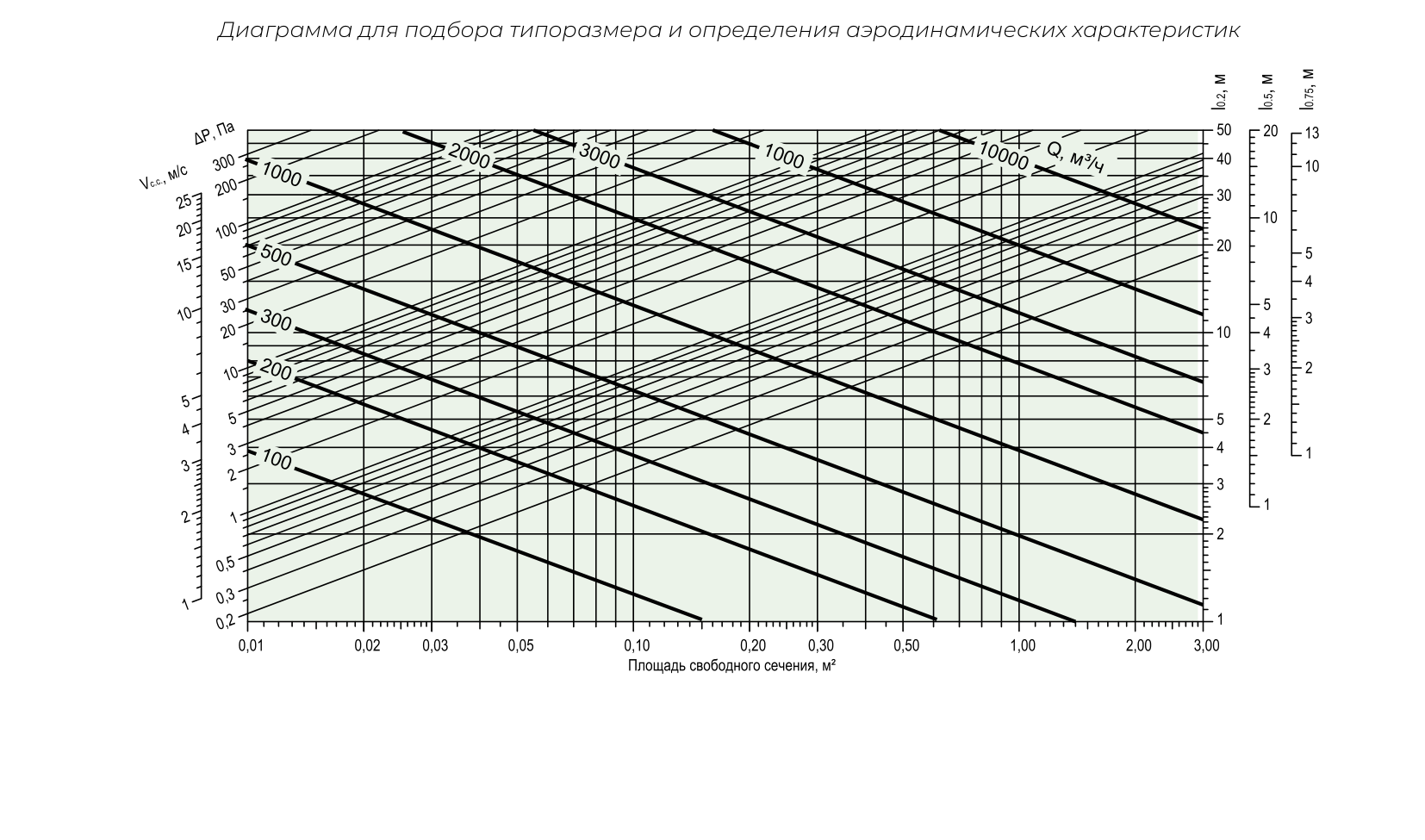

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГРМ:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРМ:
Типоразмер, мм
Fс.с., м²
Масса, кг
100×100
0.007
0.15
150×150
0.016
0.25
200×200
0.029
0.36
250×250
0.047
0.50
400×400
0.125
1.03
500×500
0.197
1.49
600×600
0.271
2.32
700×700
0.371
3.01
800×800
0.493
3.79
900×900
0.625
4.65
1000×1000
0.780
5.61
1100×1100
0.913
7.15
1200×1200
1.101
8.33
1300×1300
1.293
9.59
1400×1400
1.514
10.94
1500×1500
1.740
12.38
1600×1600
1.965
14.63

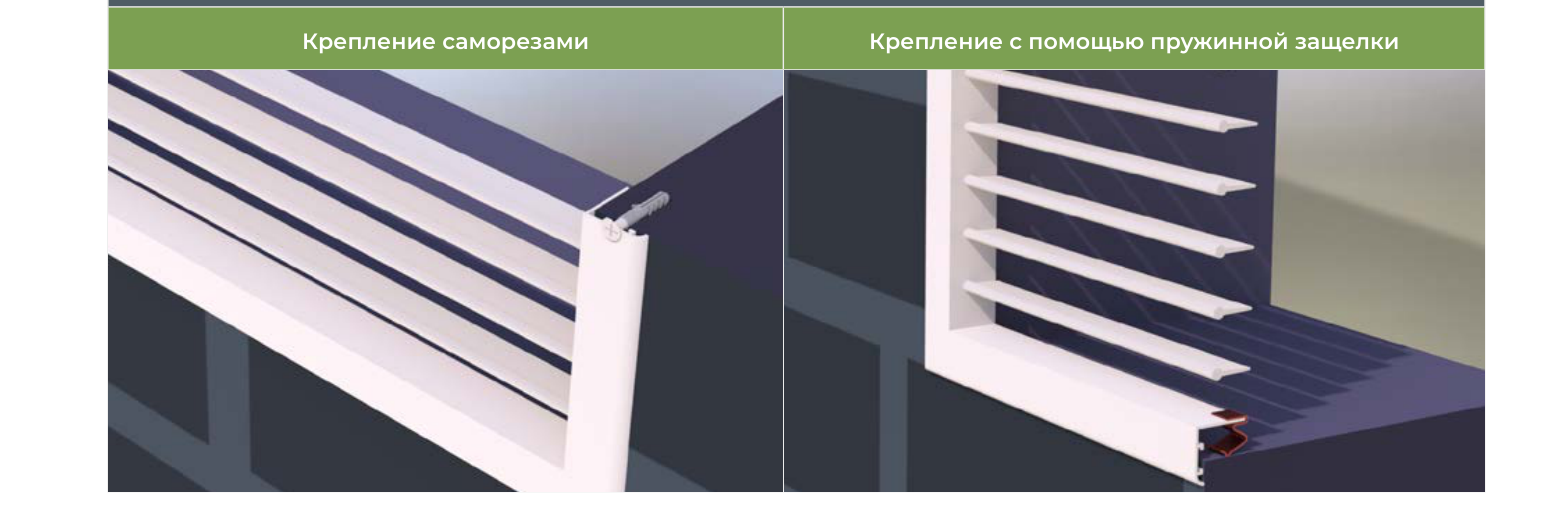

Варианты монтажа прямоугольных регулируемых решеток (на примере решетки ОГР)
ОГРМ - 300×500 - RAL 9016 - П
ОГРМ
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
