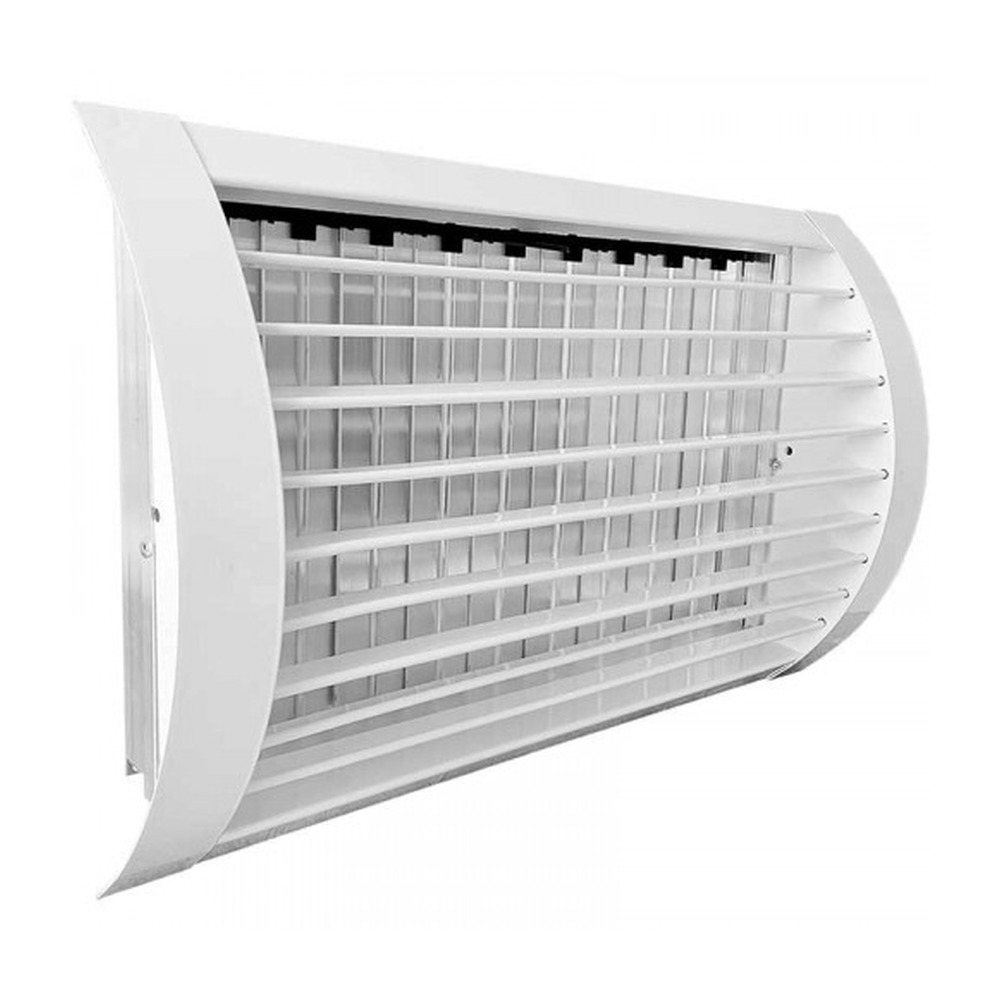

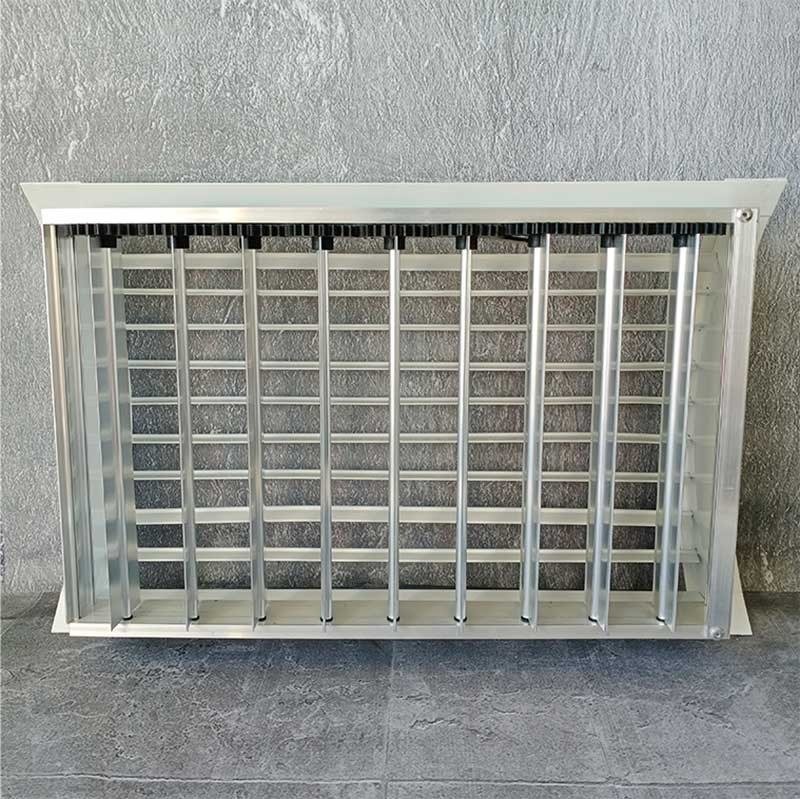

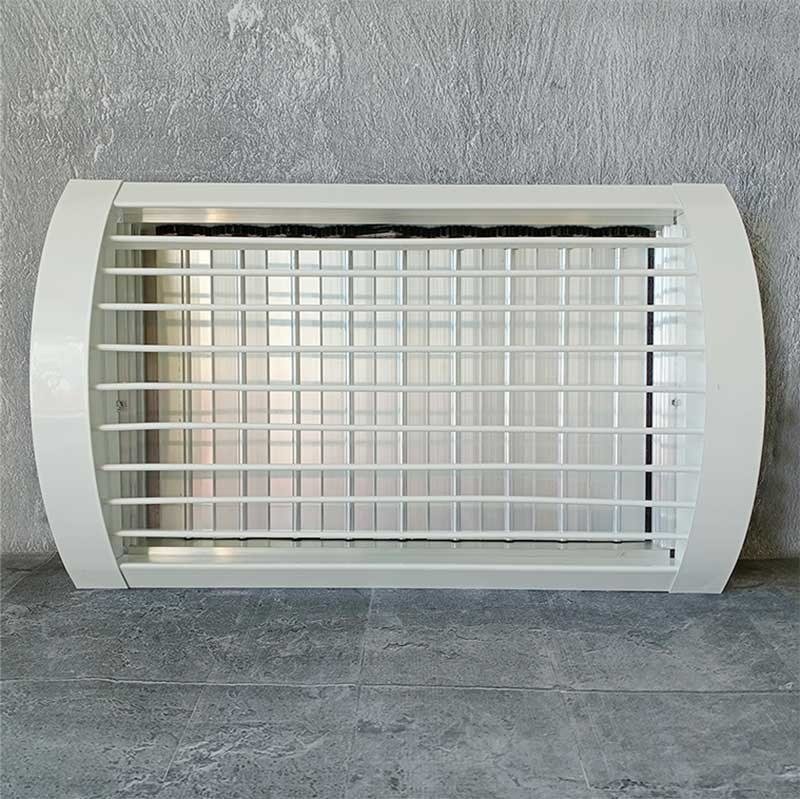

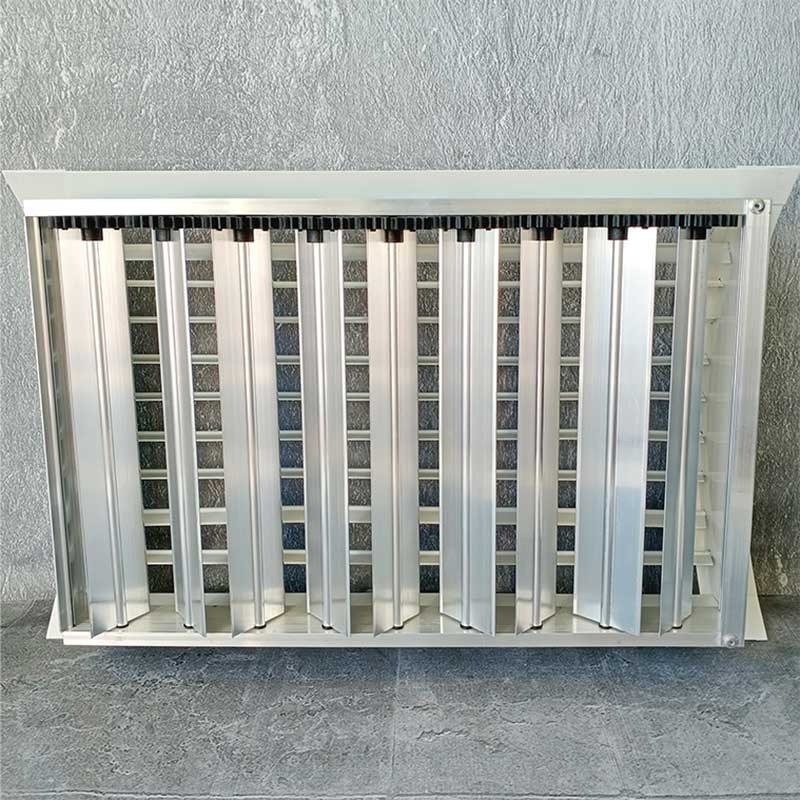

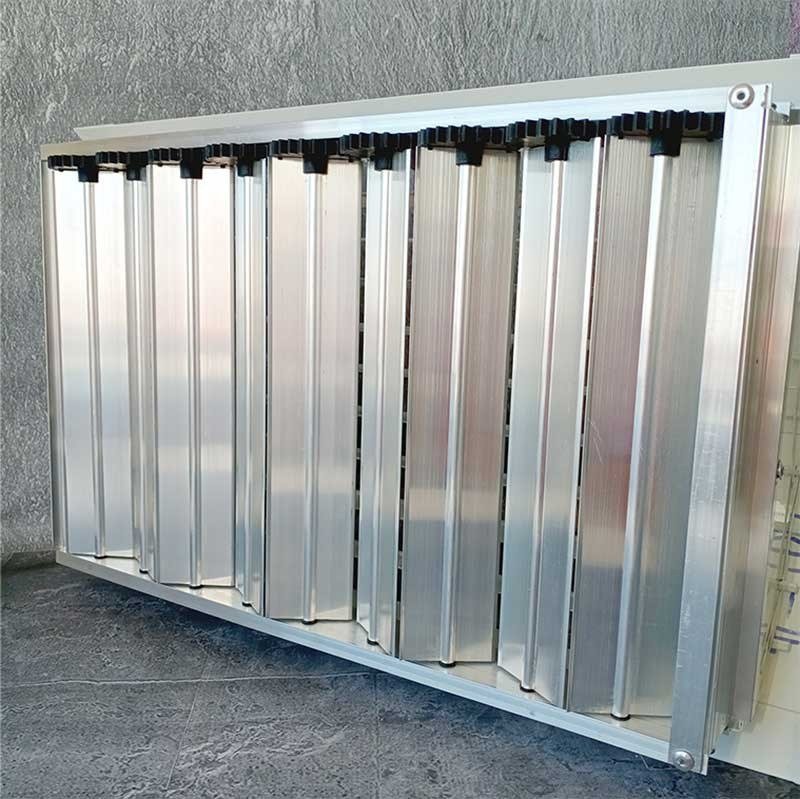

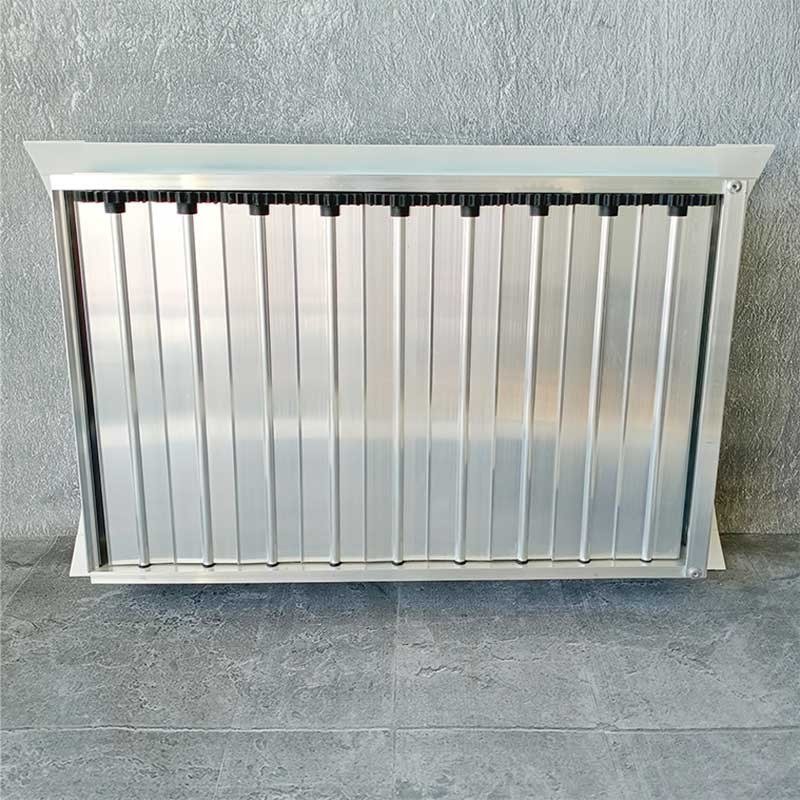

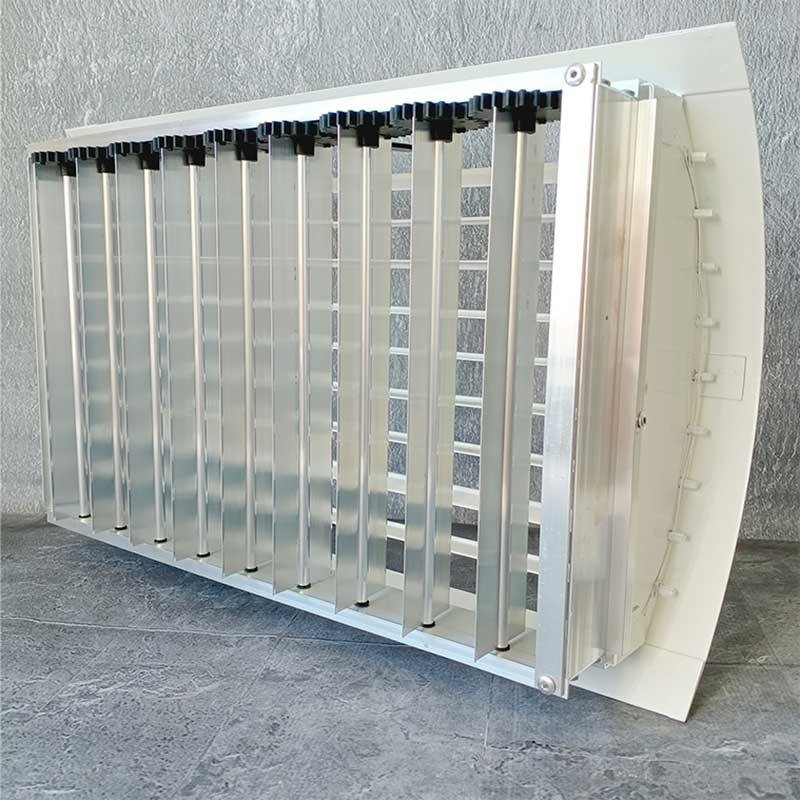

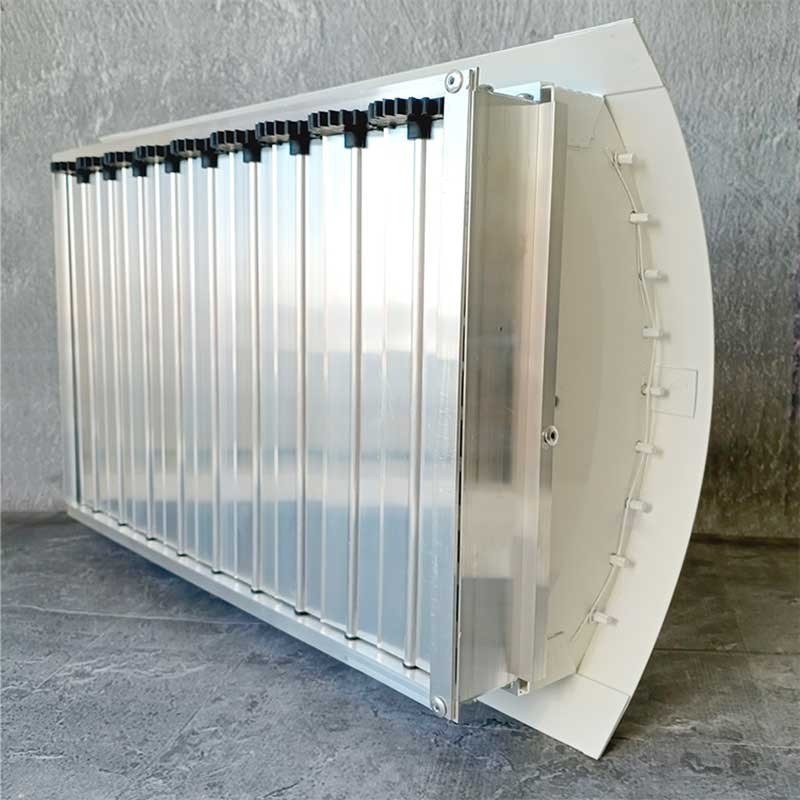

Регулируемая решётка ОГРЦ-Р со встроенным клапаном AIRS. ОГРЦ-Р — цилиндрическая решётка для круглого воздуховода со встроенным клапаном расхода воздуха, позволяющим одновременно регулировать направление и объём потока.
Подобрать размер ОГРЦ-Р
Вариант крепления
без указания
отверстия под саморезы (О)
Диаметр воздуховода
160
200
250
315
355
400
500
Цвет
RAL 9016Изменить
Выбрать цвет RAL Classic×
ОГРЦ-Р — цилиндрическая решётка для круглого воздуховода со встроенным клапаном расхода воздуха, позволяющим одновременно регулировать направление и объём потока.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
Направление регулировки: вверх и вниз
Количество рядов жалюзи: один ряд
Корпус: цилиндрический
Встроенный клапан расхода воздуха: да
Материал: алюминиевый профиль АД31
Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

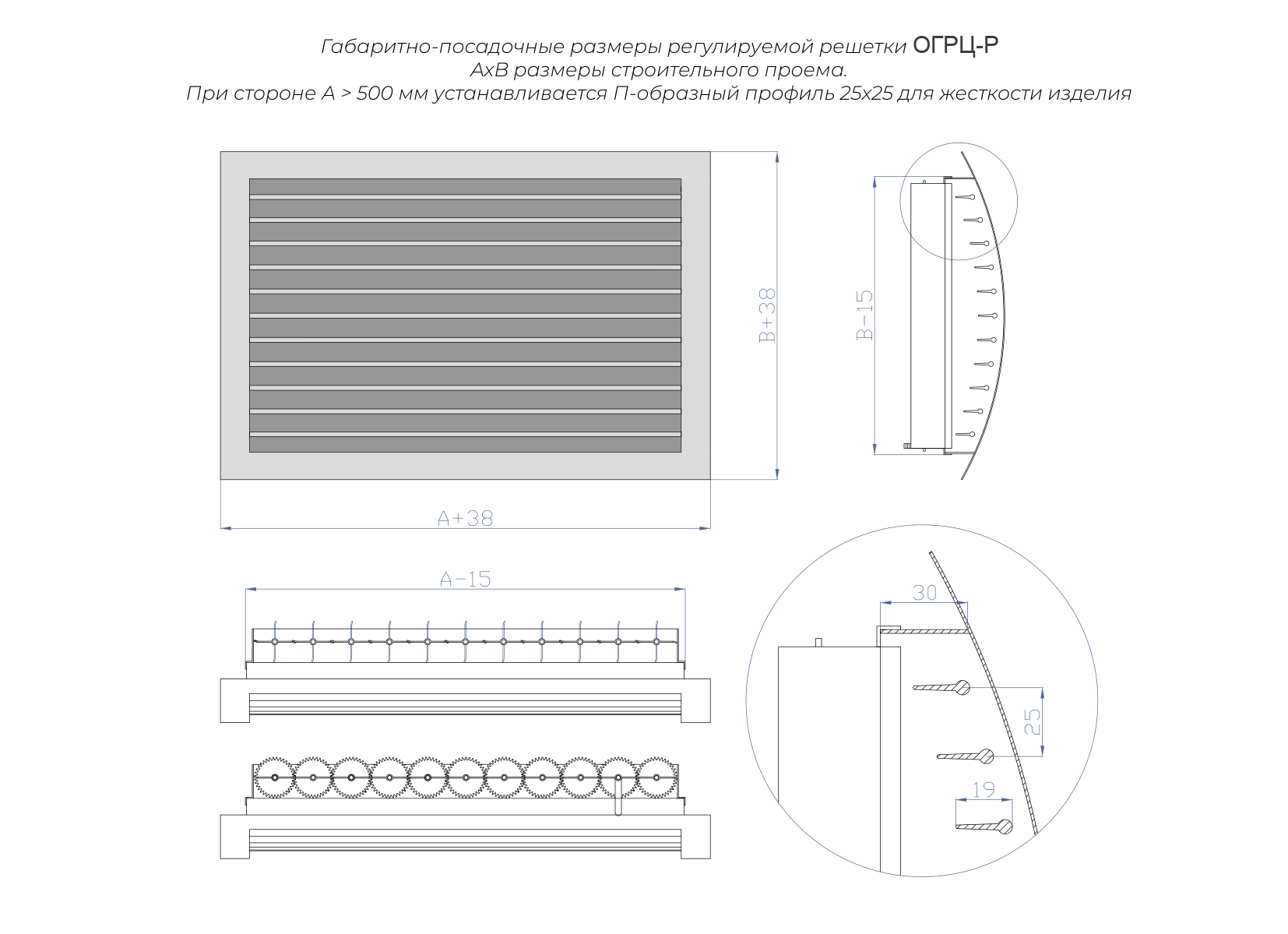

Чертёж и габаритные размеры ОГРЦ-Р:

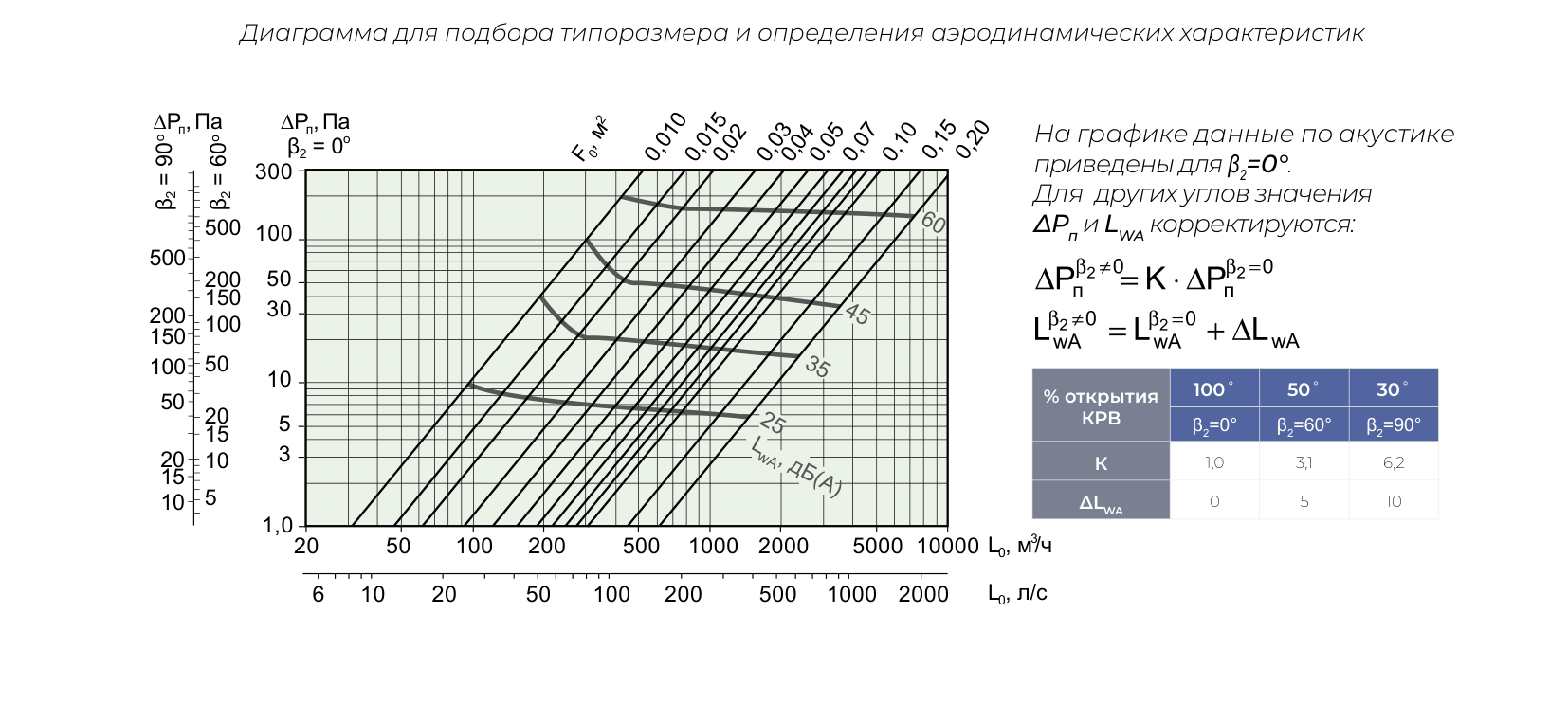

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГРЦ-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРЦ-Р:
Типоразмер, мм
Fс.с., м²
Масса, кг
175×175
0.028
0.61
200×200
0.032
0.68
225×225
0.038
0.73
250×250
0.054
0.99

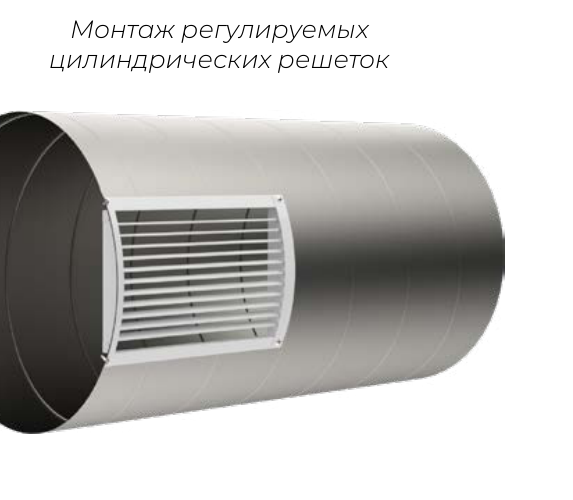

Схема монтажа решётки Регулируемая решётка ОГРЦ-Р со встроенным клапаном:
ОГРЦ-Р - 300×500 - RAL 9016 - П
ОГРЦ-Р
Тип решётки
300×500
Ширина × высота строительного проёма, мм
RAL 9016
Покрытие: по умолчанию белый, любой цвет по шкале RAL
П
Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки
