Подобрать размер ОГРЦ-В-Р
Вариант крепления
без указания
отверстия под саморезы (О)
Выбрать цвет RAL Classic
×

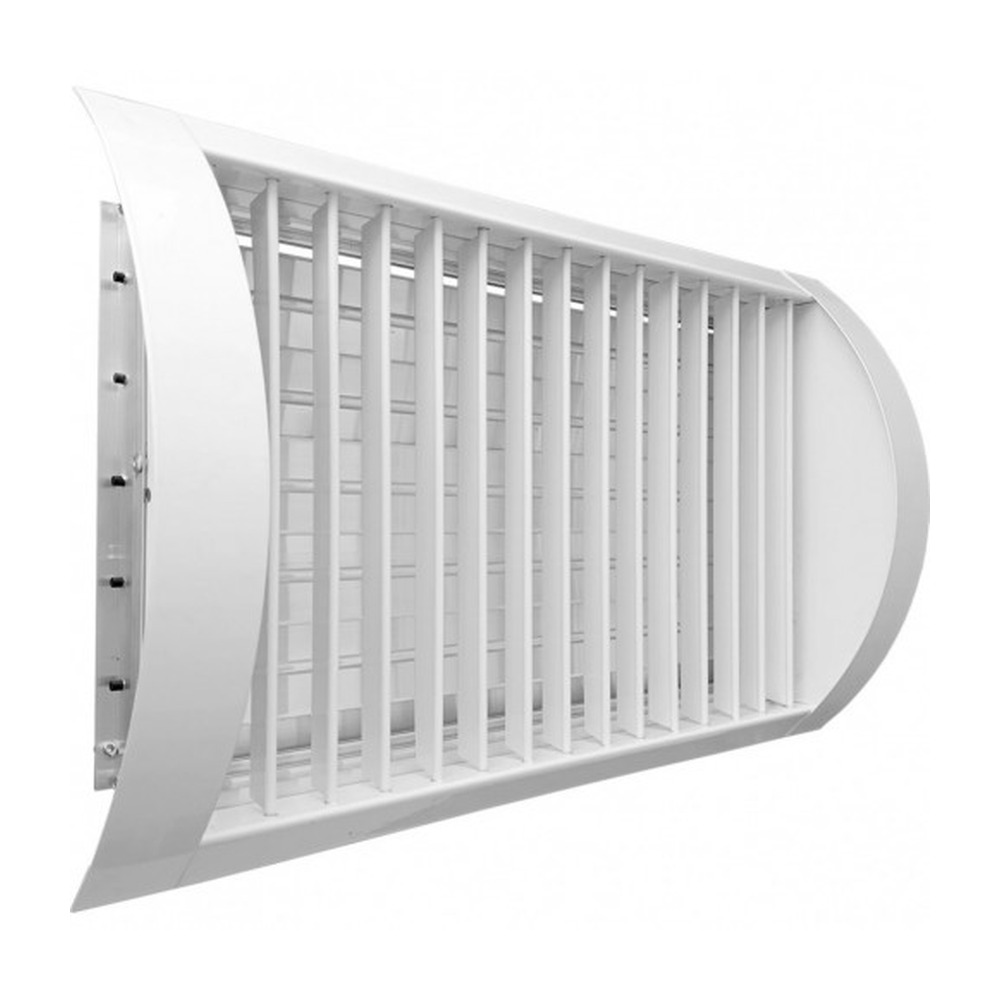

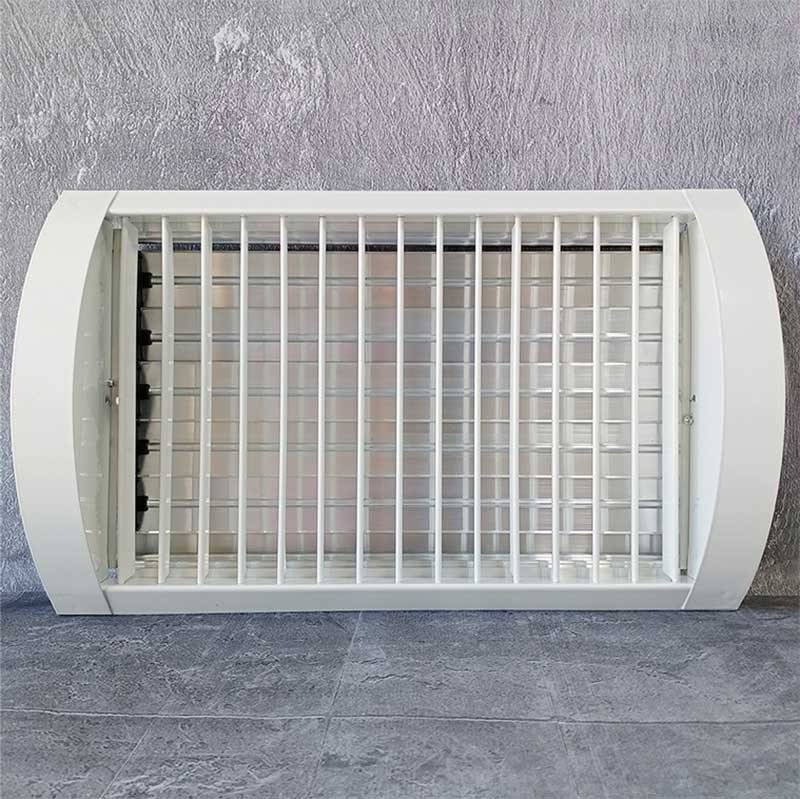

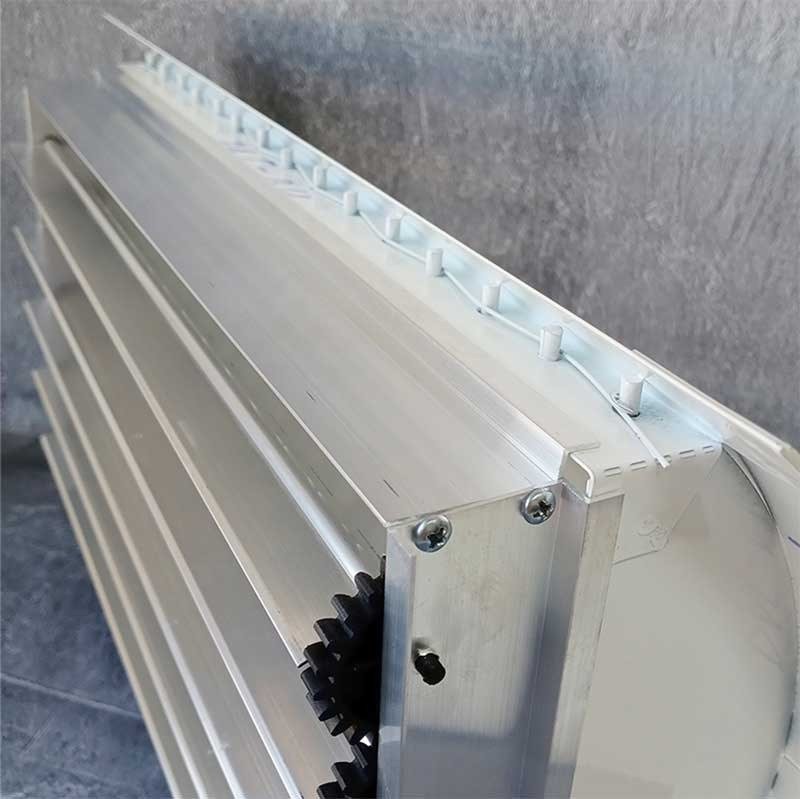

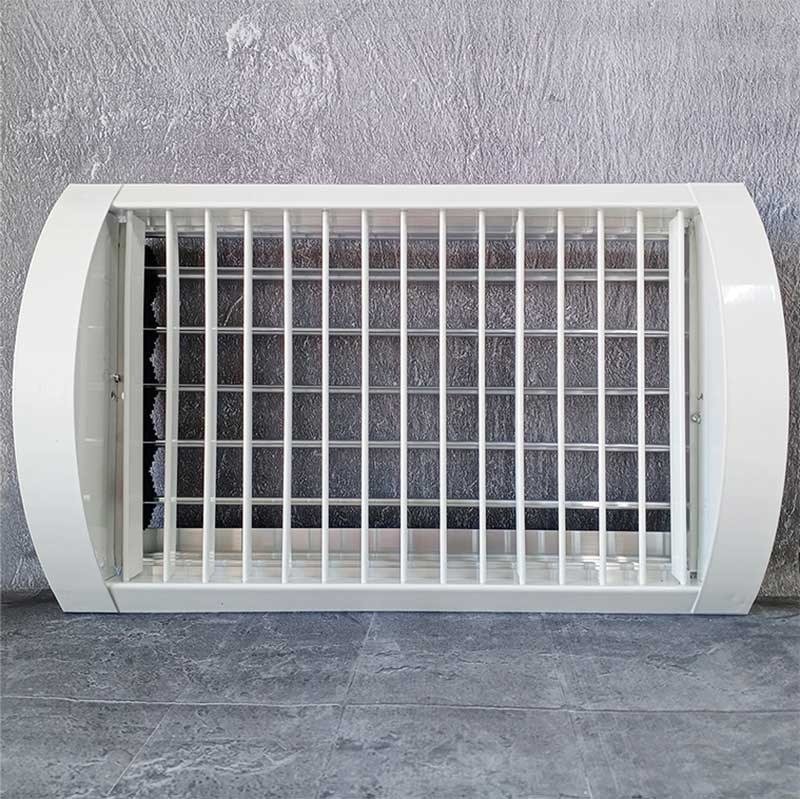

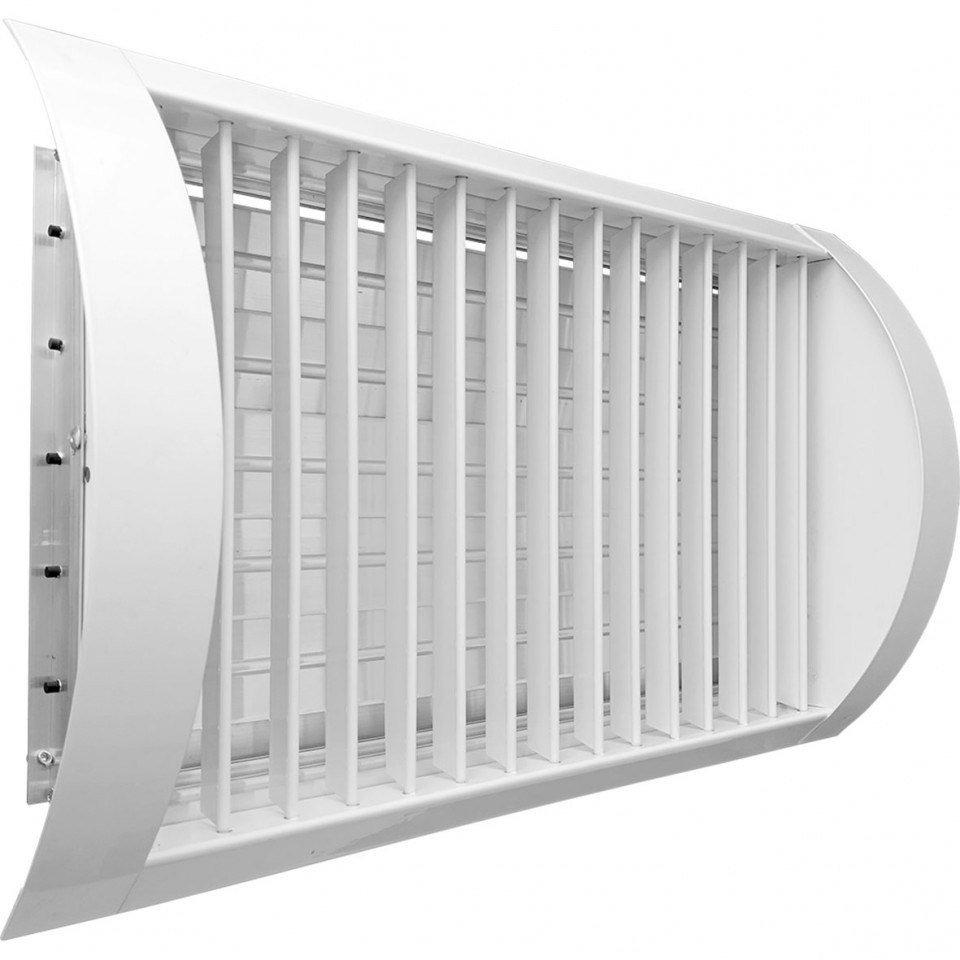

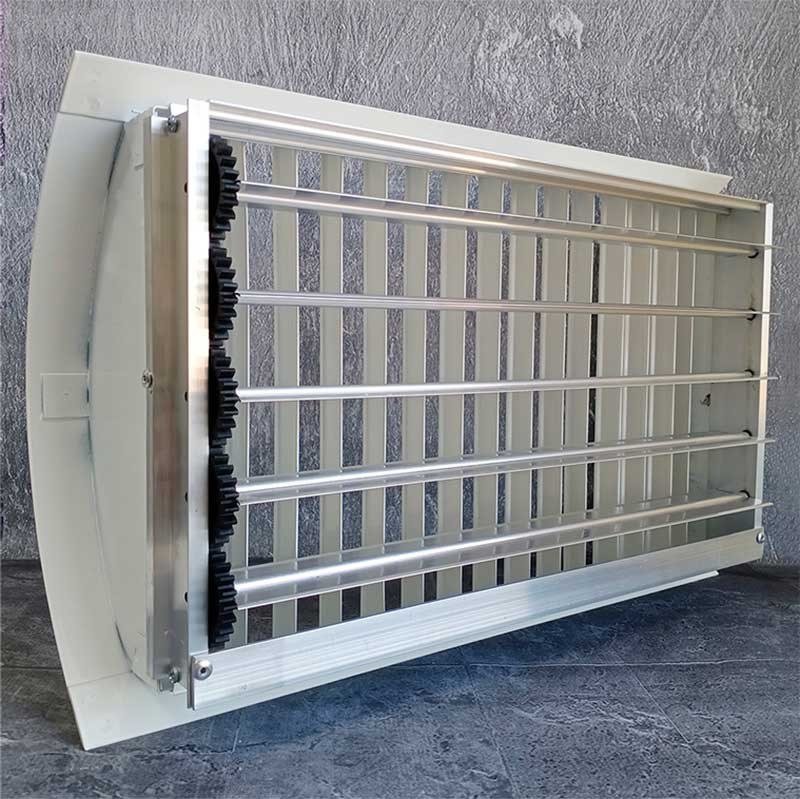

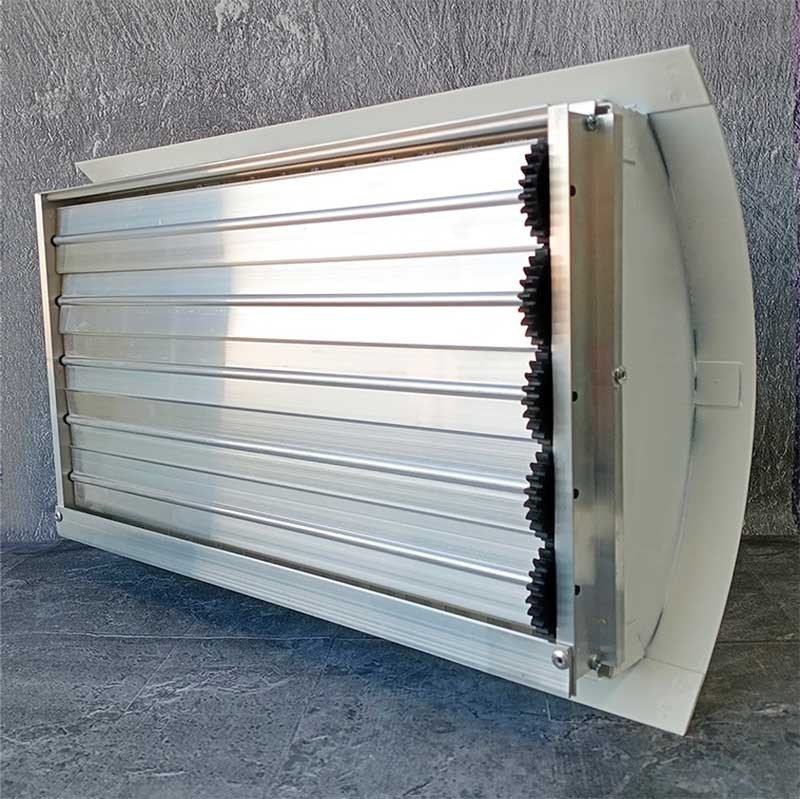

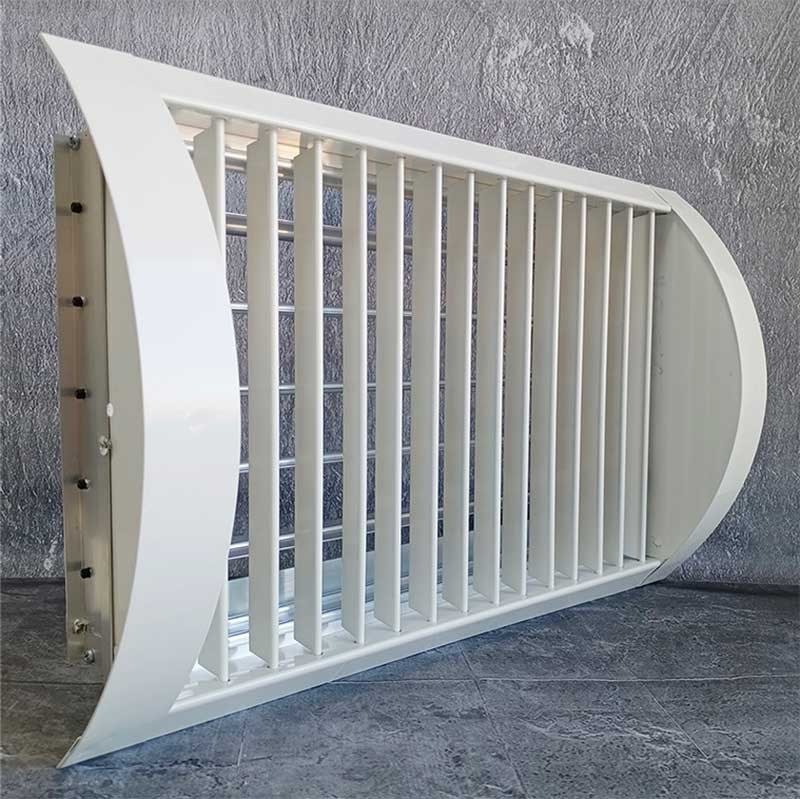

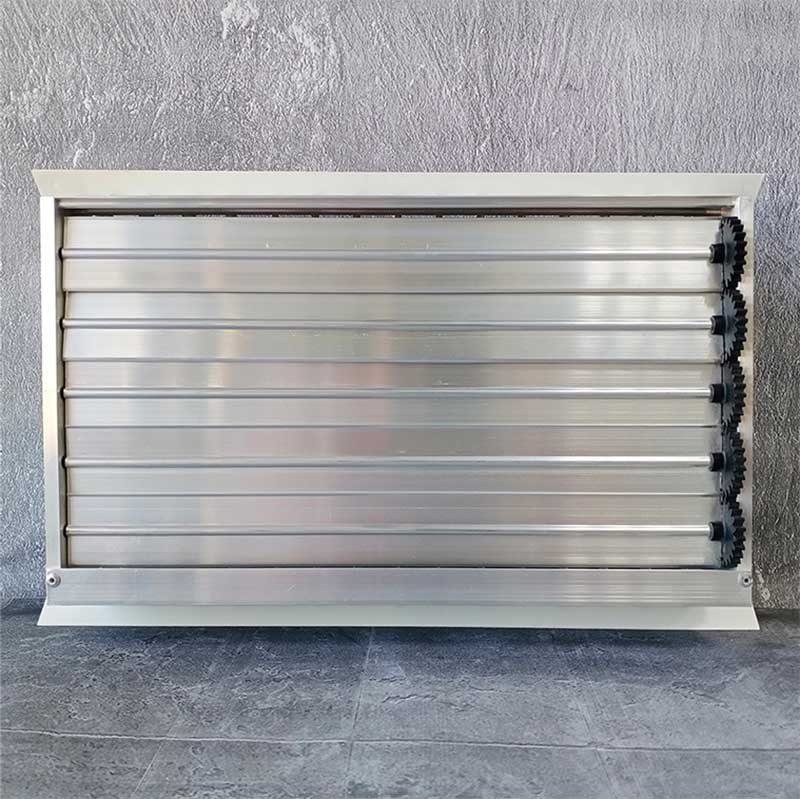

ОГРЦ-В-Р — цилиндрическая решётка ОГРЦ-В со встроенным клапаном расхода воздуха.
Материал профиля — алюминиевый сплав АД31, окраска порошковой полиэфирной краской в любой цвет каталога RAL Classic (по умолчанию — белый RAL 9016).
- Направление регулировки: влево и вправо
- Количество рядов жалюзи: один ряд
- Корпус: цилиндрический
- Встроенный клапан расхода воздуха: да
- Материал: алюминиевый профиль АД31
- Покрытие: порошковая краска, RAL Classic (по умолчанию RAL 9016)

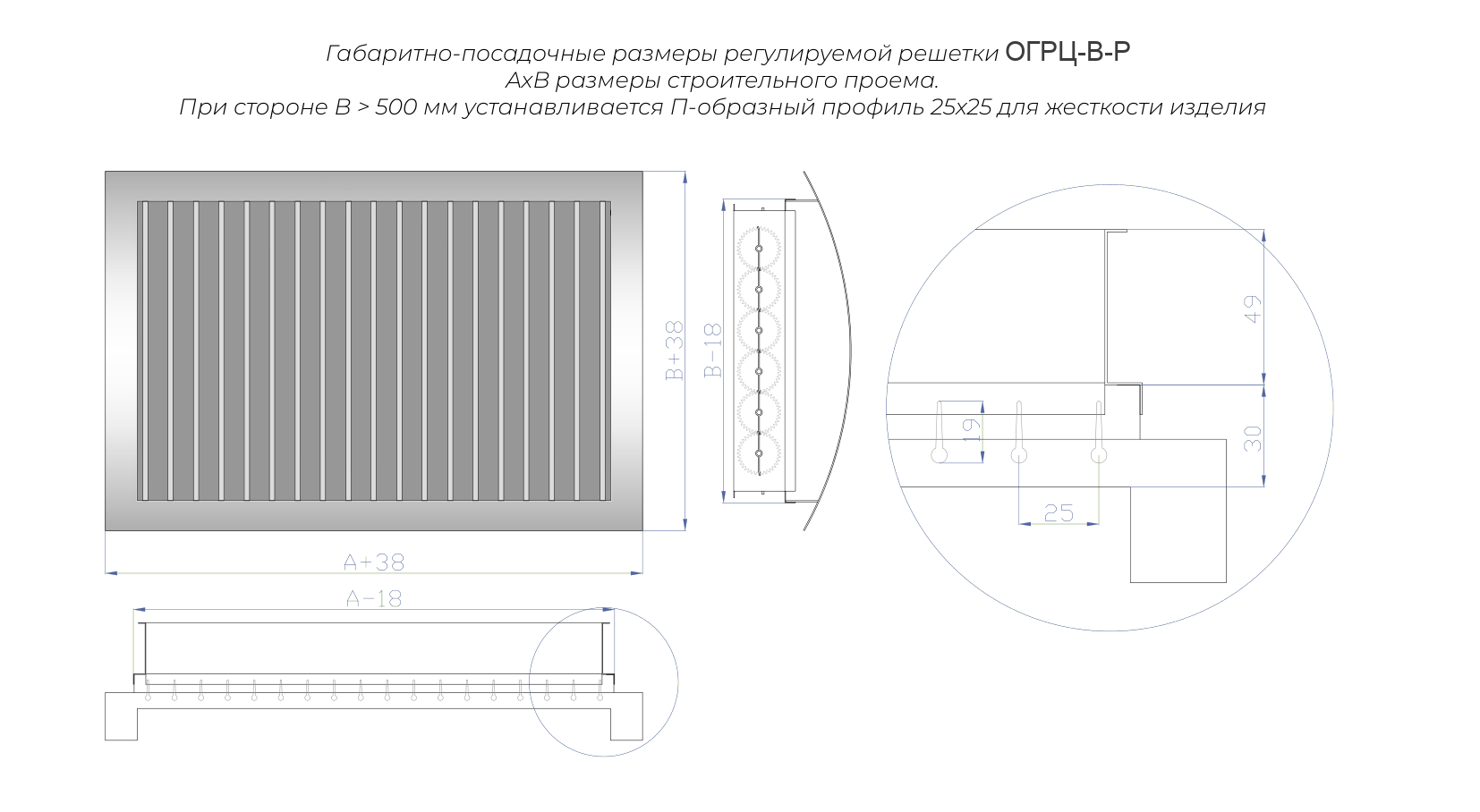

Чертёж и габаритные размеры ОГРЦ-В-Р:

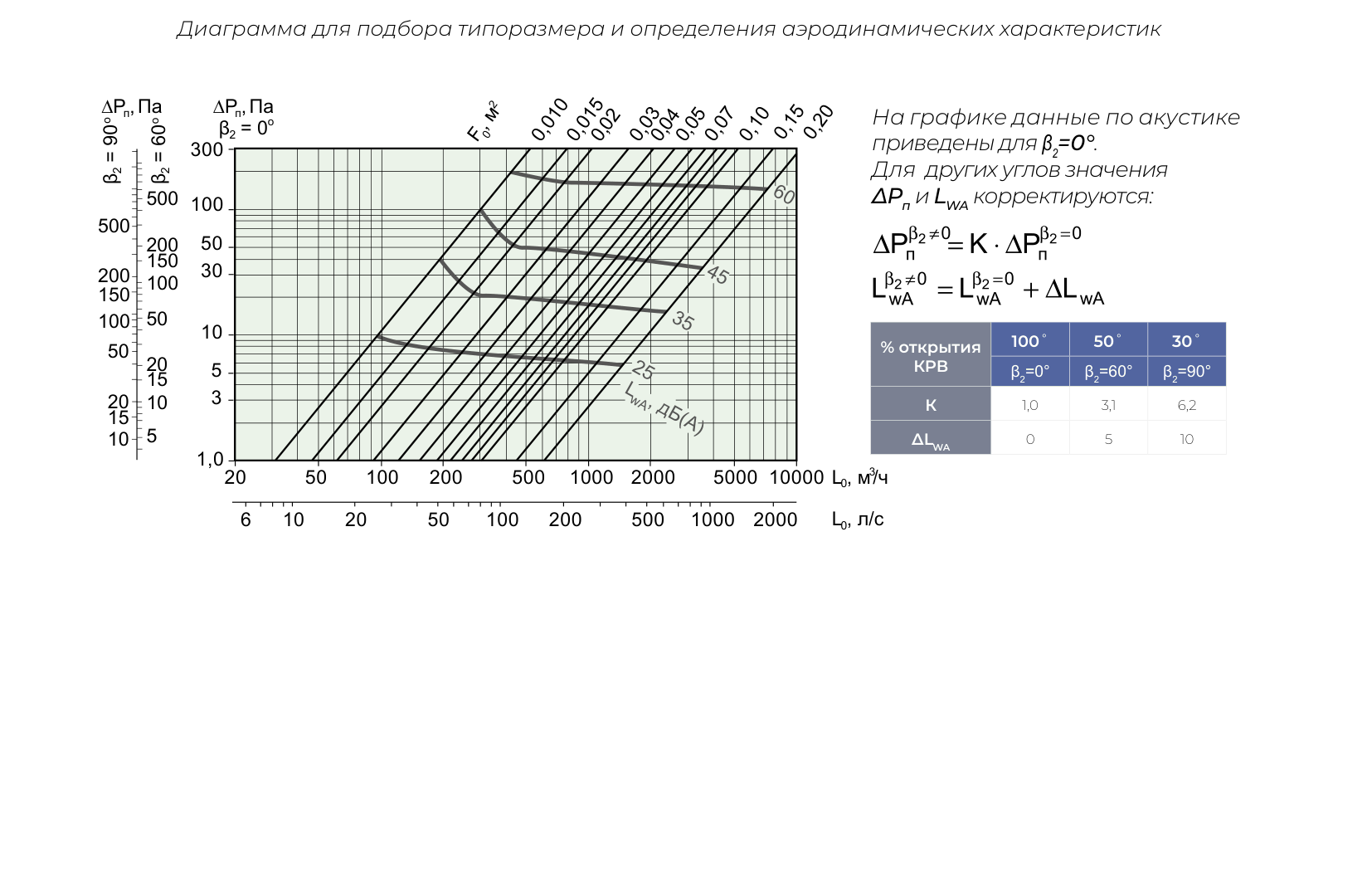

Диаграмма для подбора типоразмера и определения аэродинамических характеристик ОГРЦ-В-Р:
Площадь свободного сечения (Fс.с.) и теоретическая масса по стандартным типоразмерам ОГРЦ-В-Р:
| Типоразмер, мм | Fс.с., м² | Масса, кг |
|---|
| 175×175 | 0.028 | 0.61 |
| 200×200 | 0.032 | 0.68 |
| 225×225 | 0.038 | 0.73 |
| 250×250 | 0.054 | 0.99 |

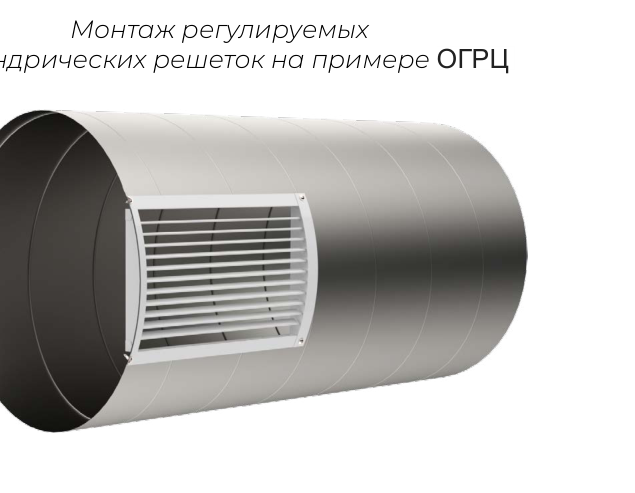

Схема монтажа решётки Регулируемая решётка ОГРЦ-В-Р со встроенным клапаном:
ОГРЦ-В-Р - 300×500 - RAL 9016 - П
| ОГРЦ-В-Р | Тип решётки |
| 300×500 | Ширина × высота строительного проёма, мм |
| RAL 9016 | Покрытие: по умолчанию белый, любой цвет по шкале RAL |
| П | Вариант крепления: «–» — без крепежа, О — отверстия под саморезы, П — пружинные защёлки |
